Испытания наружного, кольцевого противопожарного водопровода вблизи торгового центра «SELGROS Cash & Carry»

АНО «РАЭСА» предоставляет протокол № 402-2/НВ по результатам испытания наружного, кольцевого (диаметром 160 мм) противопожарного водопровода вблизи торгового центра «SELGROS Cash & Carry», расположенного по адресу: Московская область, г. Котельники, Новорязанское шоссе, д. 7.

Описание метода и процедуры испытания

  • Определяется требуемый пожарный расход воды на наружное пожаротушение населенного пункта (объекта) согласно требованиям СП 8.13130.2009 «Источники наружного противопожарного водоснабжения» или проектного решения.
  • Определяется количество гидрантов, которое потребуется для отбора из наружной сети требуемого расхода воды. На каждый гидрант устанавливается измерительный комплект. Диаметр насадка ствола подбирается от большего к меньшему таким образом, чтобы при пуске воды обеспечивались гарантированные показания манометра не менее 1,0 кг·см2.
  • Открываются вентили пожарных колонок и определяется давление в сети по показаниям манометров до пуска воды.

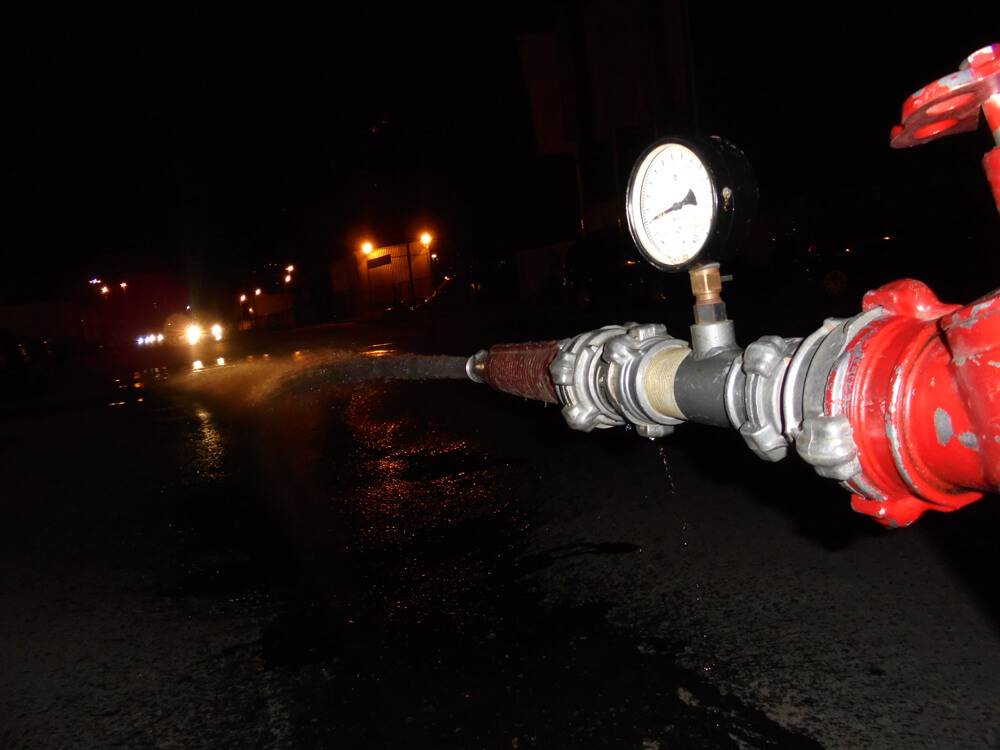

  • Открываются стволы и регистрируются показания манометров при пуске воды.
  • Определяются расходы воды из каждого ствола по таблице.
  • Определяются потери напора, вызванные сопротивлением системы, приведенным к точкам отбора воды.
  • Определяется сопротивление системы, приведенное к точкам отбора воды, по формуле или по таблице, составленной на основании расчетных данных.
  • Определяется максимально возможная водоотдача каждого гидранта при сопротивлении Sc,i и условии, что свободный напор на гидранте на уровне поверхности земли равен 10 м. вод. ст.
  • Определяется суммарная максимально возможная водоотдача сети.
Испытания наружного, кольцевого противопожарного водопровода вблизи ТЦ «SELGROS Cash & Carry»Испытания наружного, кольцевого противопожарного водопровода вблизи ТЦ «SELGROS Cash & Carry»
Испытания наружного, кольцевого противопожарного водопровода вблизи ТЦ «SELGROS Cash & Carry»Испытания наружного, кольцевого противопожарного водопровода вблизи ТЦ «SELGROS Cash & Carry»
Испытания наружного, кольцевого противопожарного водопровода вблизи ТЦ «SELGROS Cash & Carry»Испытания наружного, кольцевого противопожарного водопровода вблизи ТЦ «SELGROS Cash & Carry»
Испытания наружного, кольцевого противопожарного водопровода вблизи ТЦ «SELGROS Cash & Carry»Испытания наружного, кольцевого противопожарного водопровода вблизи ТЦ «SELGROS Cash & Carry»
Испытания наружного, кольцевого противопожарного водопровода вблизи ТЦ «SELGROS Cash & Carry»Испытания наружного, кольцевого противопожарного водопровода вблизи ТЦ «SELGROS Cash & Carry»
Испытания наружного, кольцевого противопожарного водопровода вблизи ТЦ «SELGROS Cash & Carry»Испытания наружного, кольцевого противопожарного водопровода вблизи ТЦ «SELGROS Cash & Carry»

Сведения об использованном испытательном оборудовании и средствах измерения

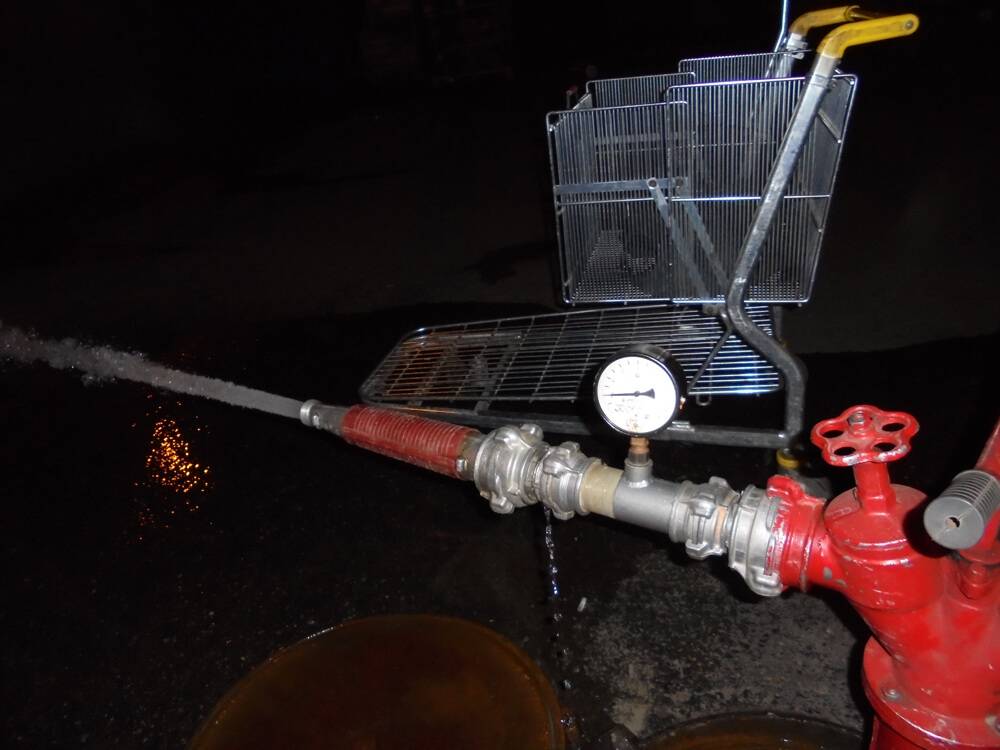

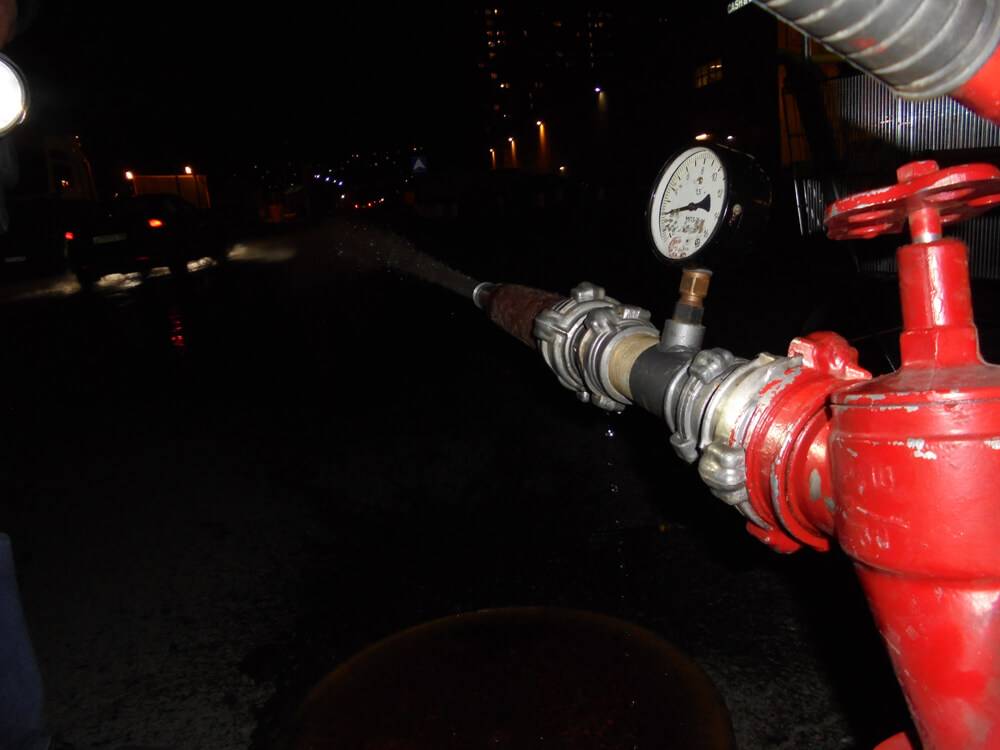

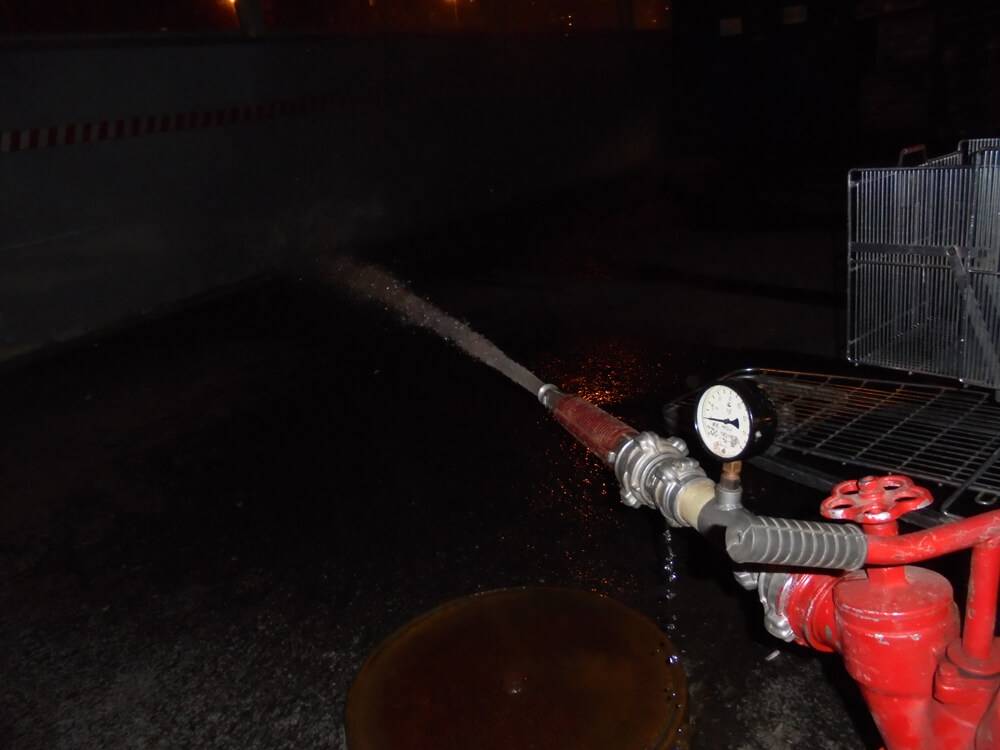

  • Пожарная колонка;
  • Ручные пожарные стволы с насадками диаметром 25 мм;
  • Цилиндрические вставка длиной 150 мм с манометром (диаметры вставок
  • должны соответствовать размерам используемых стволов);

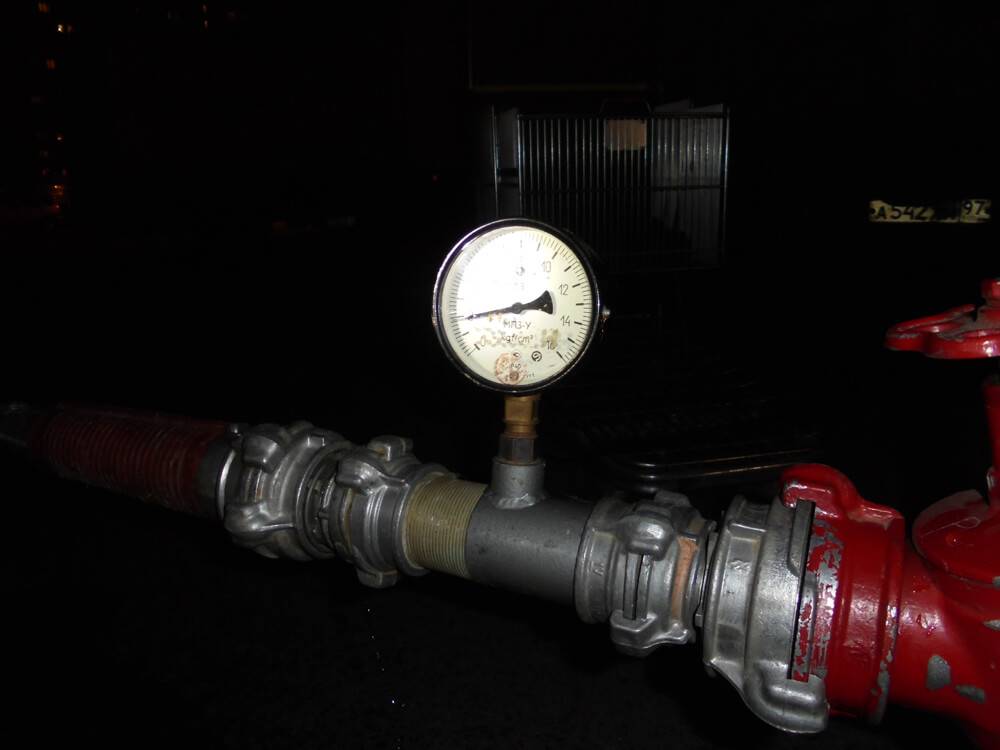

  • Показывающий манометр с пределом измерения до 10 (16) кг•см2, класс точности не более 2,5; диаметр корпуса 60-160 мм.
  • Головки переходные 51/77, 66/77, 51/66.
  • Головка-заглушка с краном.

Констатация погрешности измерений

Предел допустимой основной погрешности 1.5% от диапазона показаний прибора.

Результаты проверки

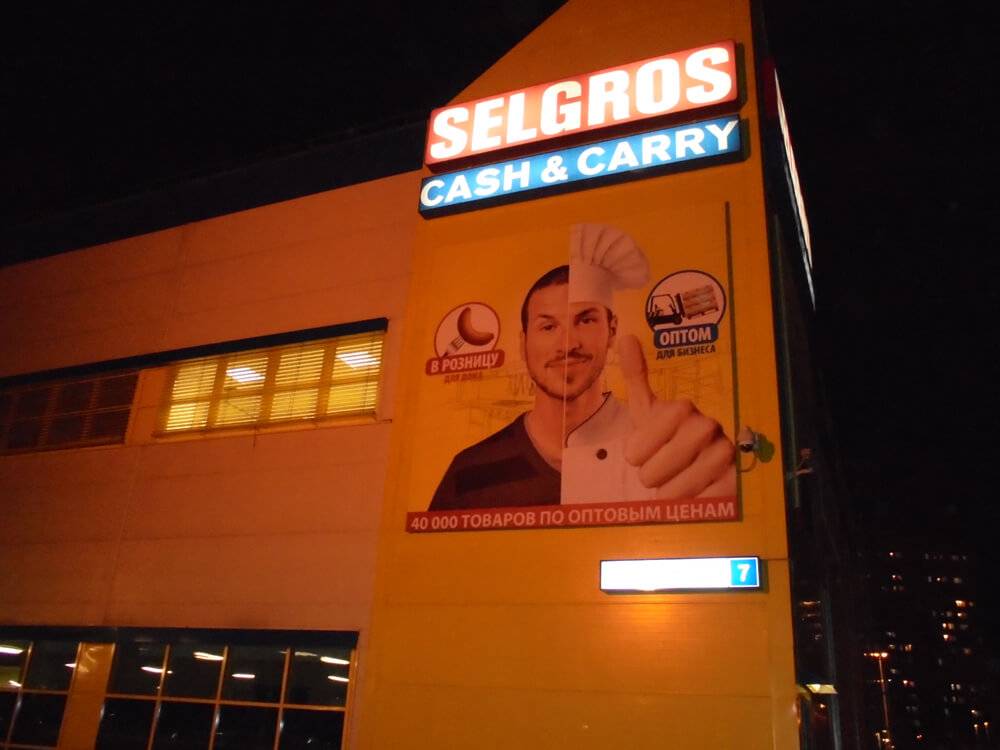

В ходе испытаний были проведены замеры расстояний от здания ТЦ «SELGROS Cash & Carry» до пожарных гидрантов:

  • ПГ-2 расположен на проезжей части на расстоянии 11 м от стены ТЦ;
  • ПГ-4 расположен на проезжей части на расстоянии 9 м от стены ТЦ;
  • ПГ-5 расположен на проезжей части на расстоянии 25 м от стены ТЦ;
  • ПГ-7 расположен на проезжей части на расстоянии 25 м от стены ТЦ;
  • ПГ-8 расположен на проезжей части на расстоянии 14 м от стены ТЦ;
  • ПГ-9 расположен на проезжей части на расстоянии 15 м от стены ТЦ.

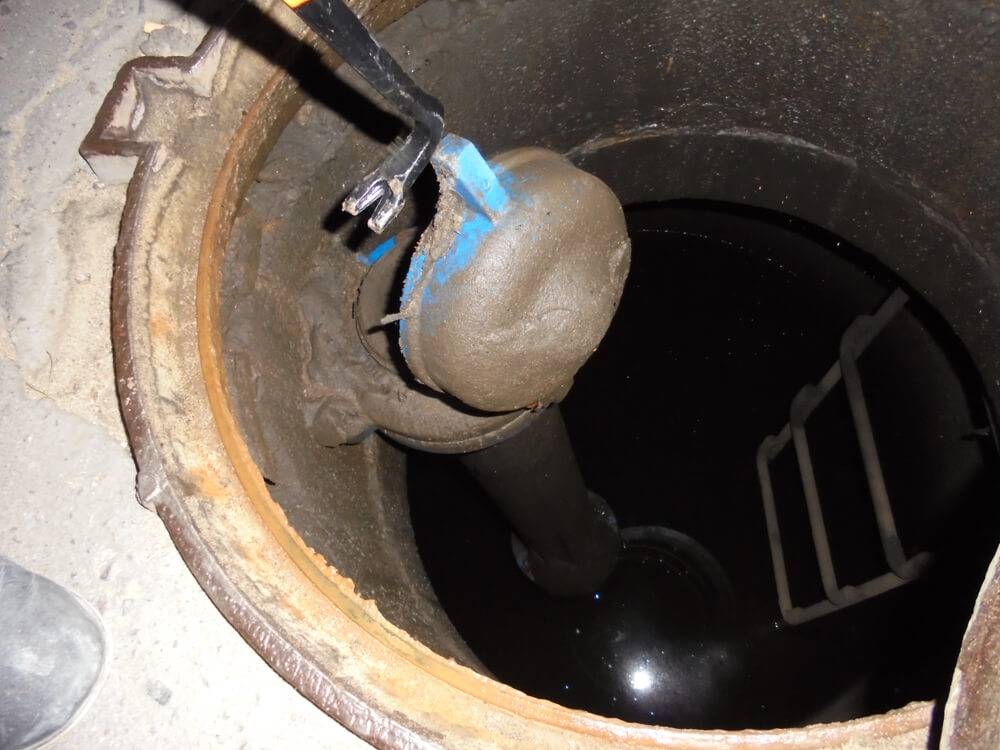

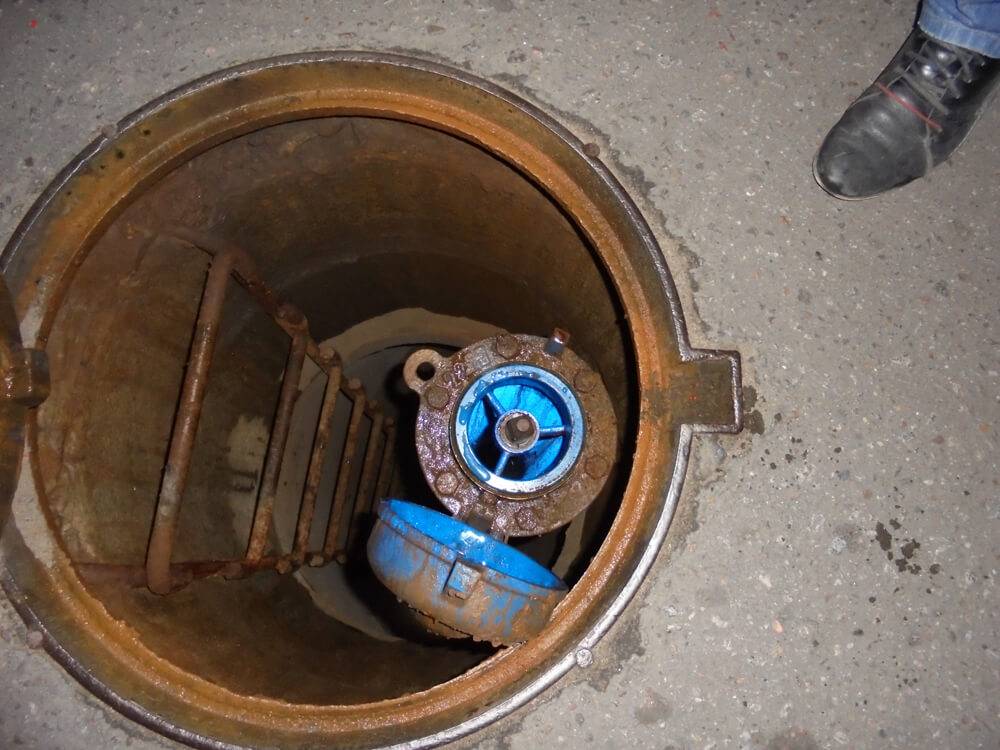

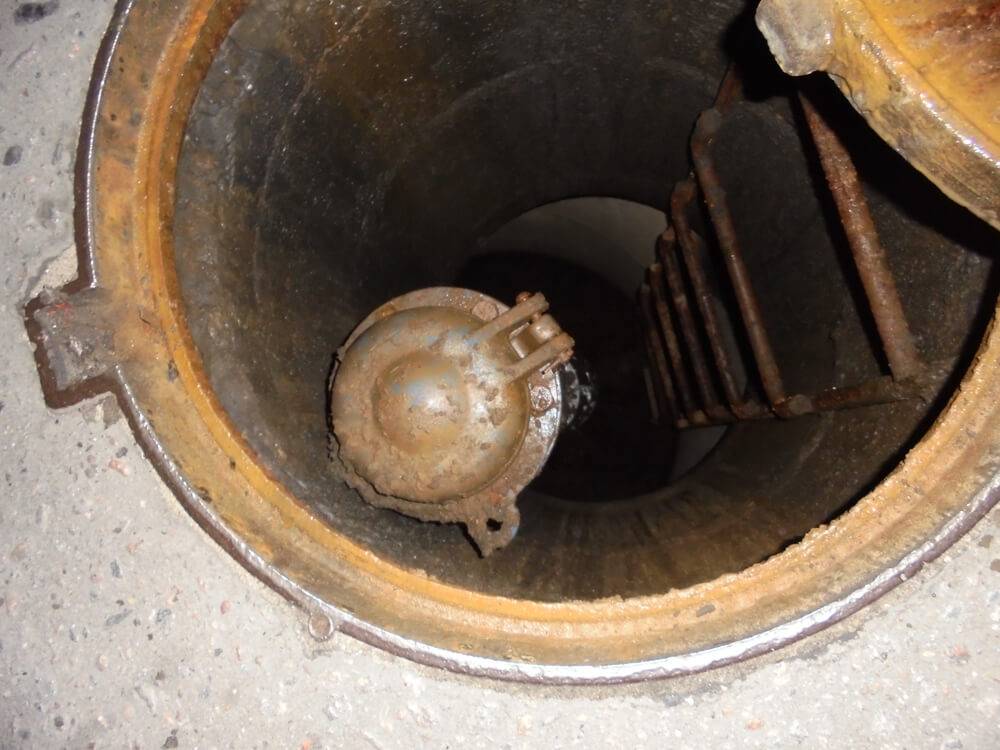

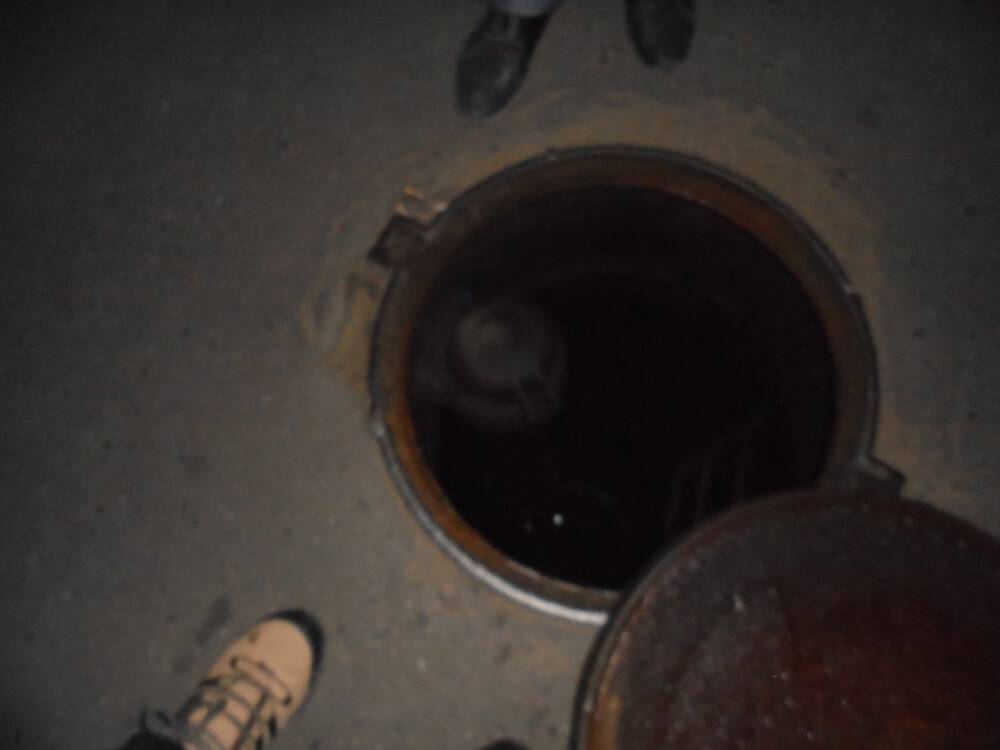

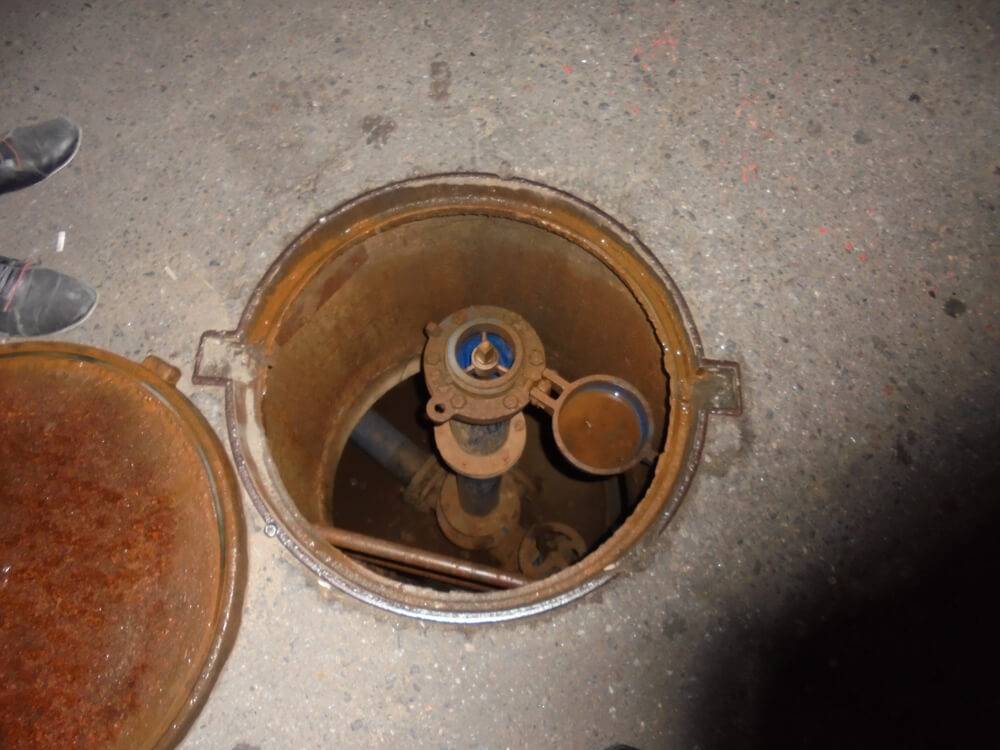

Все пожарные гидранты проверены визуально с установкой пожарной колонки с пуском воды. (ППБ 01-2003 п.89. Проверка работоспособности пожарных гидрантов должна осуществляться не реже двух раз в год (весной и осенью).

Давление в общей водопроводной сети на вводе в здание торгового центра 41 м. вод. ст.

У гидрантов и по направлению движения к ним установлены указатели со светоотражающим покрытием.

Выводы по результатам испытаний

Исследуемый наружный, кольцевой (диаметром 160 мм) противопожарный водопровод вблизи торгового центра «SELGROS Cash & Carry», расположенный по адресу: Московская область, г. Котельники, Новорязанское шоссе, д. 7, соответствует принятым проектным решениям.
