Эксплуатационные испытания ограждений кровли здания «ТВ Центр»

АНО «РАЭСА» публикует протокол по результатам проведения испытаний ограждения на кровле здания, по адресу: г. Москва, ул. Большая Татарская, д. 33, стр. 1.

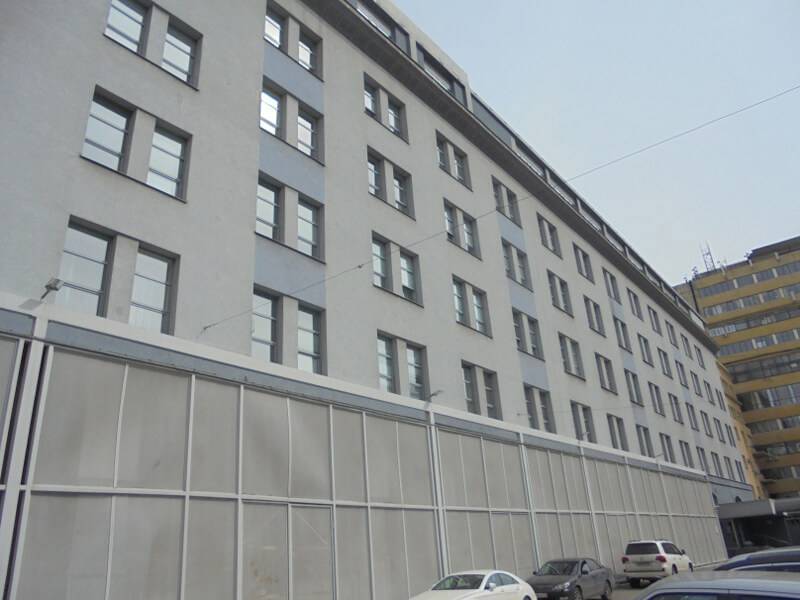

Характеристика испытываемого объекта

Эксплуатационные испытания ограждения на кровле здания, по адресу: г. Москва, ул. Большая Татарская, д. 33, стр. 1.

Дата проведения испытаний: 12.04.2017 г.

Перечень фактически смонтированного оборудования

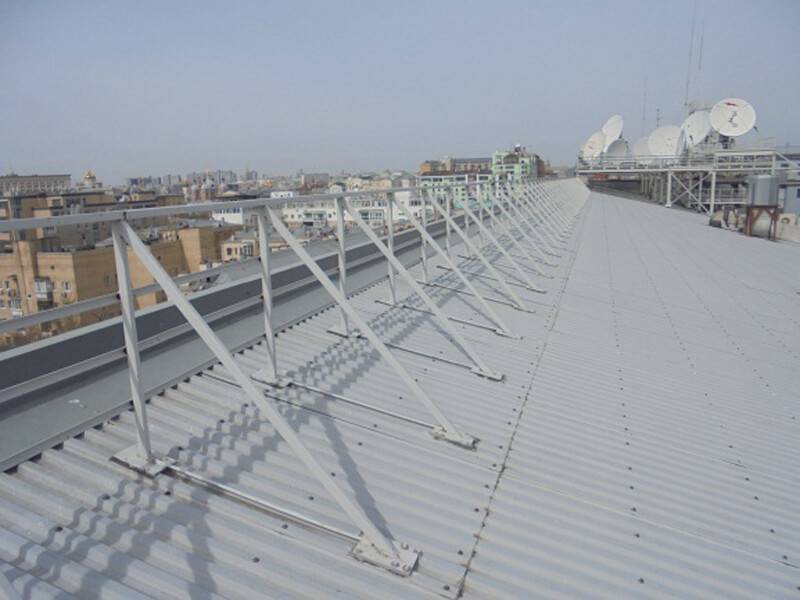

Испытания ограждения на кровле здания «ТВ Центр - фото №2Испытания ограждения на кровле здания «ТВ Центр - фото №3

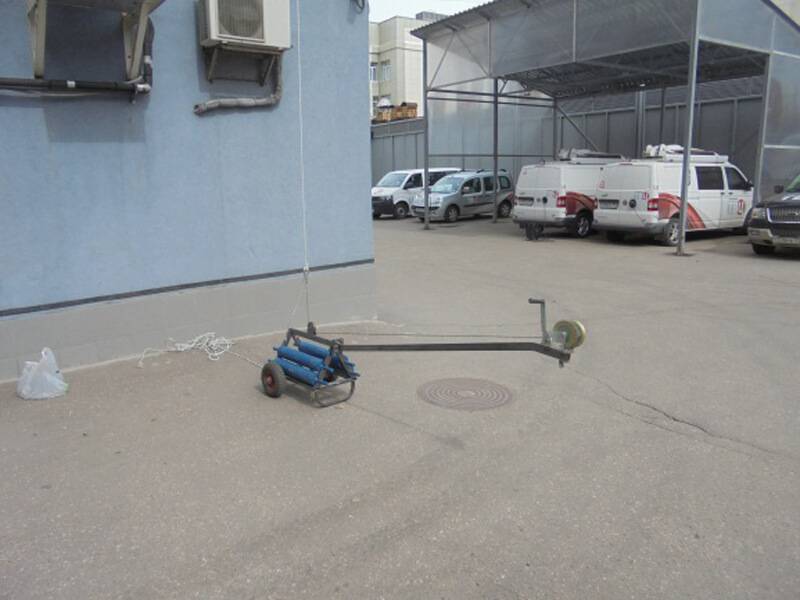

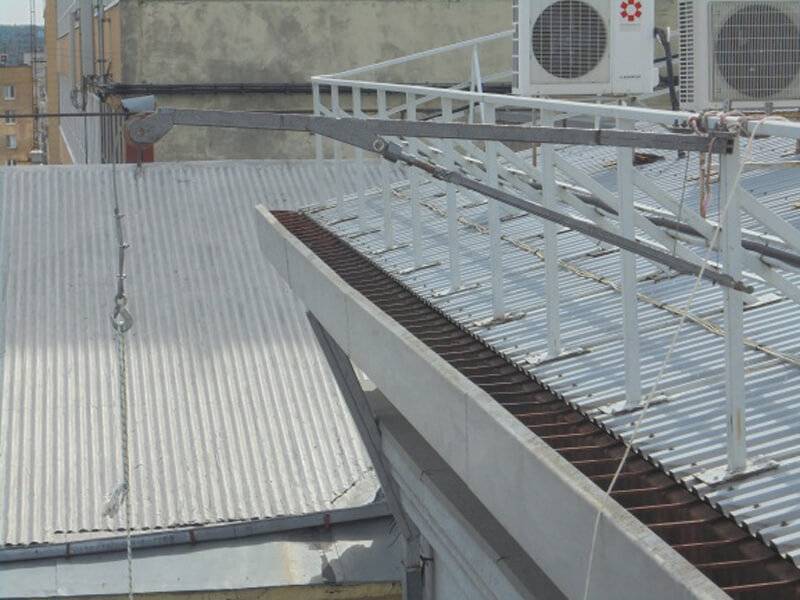

Испытания ограждения на кровле здания «ТВ Центр - фото №4Испытания ограждения на кровле здания «ТВ Центр - фото №5

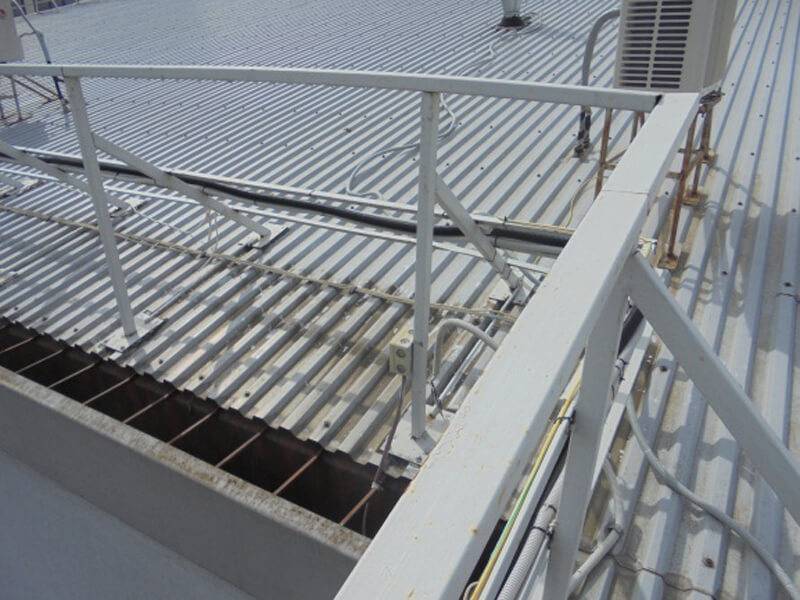

Испытания ограждения на кровле здания «ТВ Центр - фото №6Испытания ограждения на кровле здания «ТВ Центр - фото №7

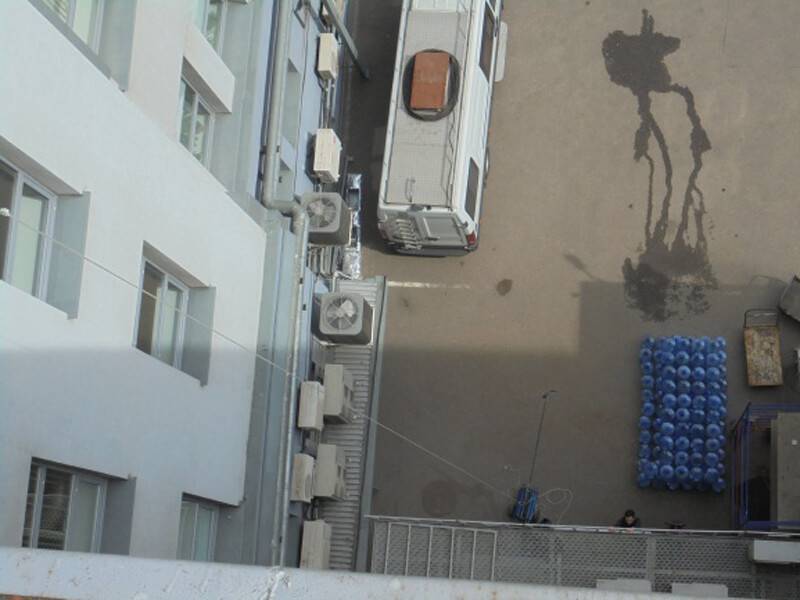

Испытания ограждения на кровле здания «ТВ Центр - фото №8Испытания ограждения на кровле здания «ТВ Центр - фото №9

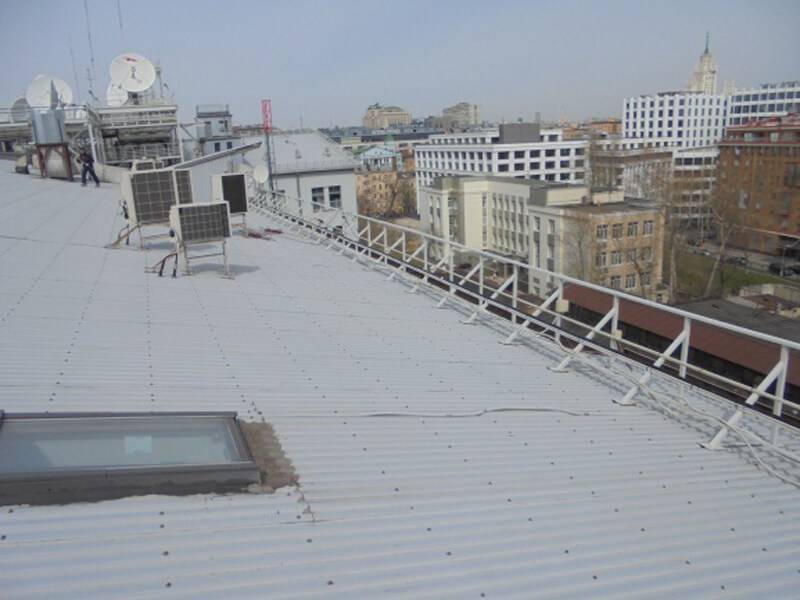

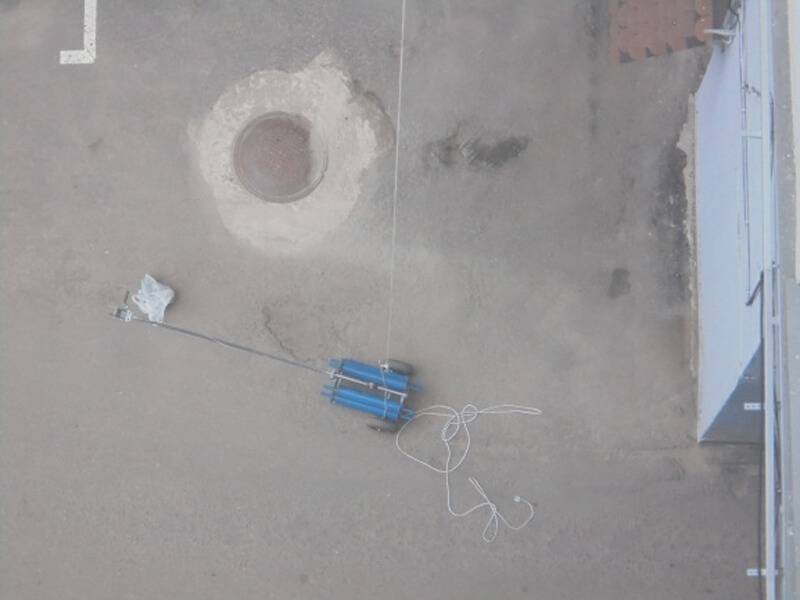

Испытания ограждения на кровле здания «ТВ Центр - фото №10Испытания ограждения на кровле здания «ТВ Центр - фото №11

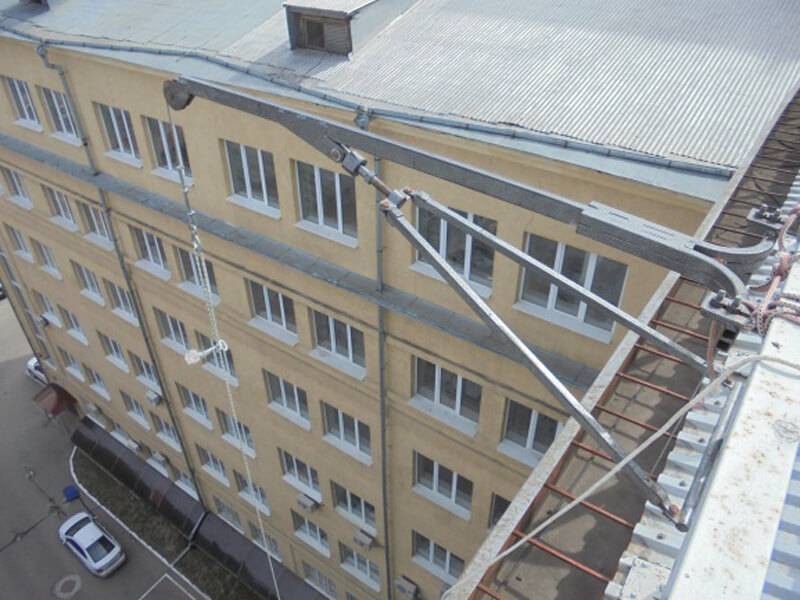

Испытания ограждения на кровле здания «ТВ Центр - фото №12Испытания ограждения на кровле здания «ТВ Центр - фото №13

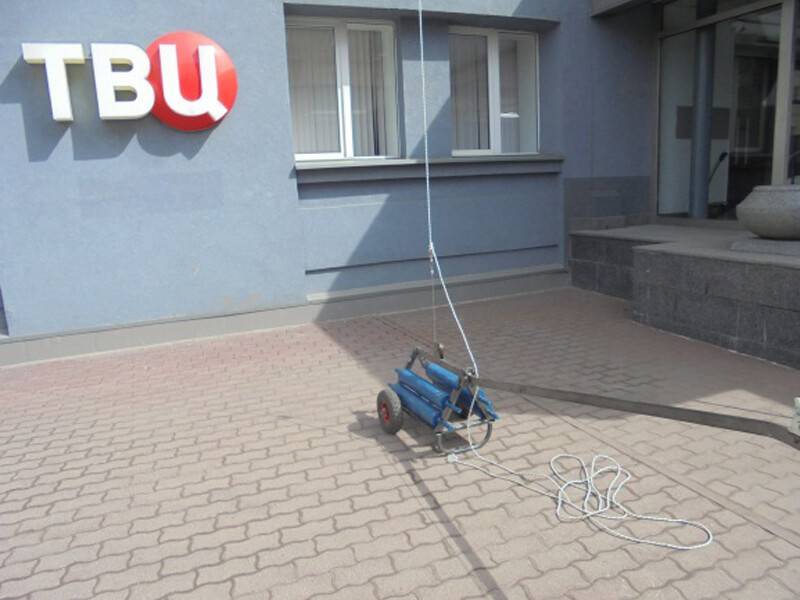

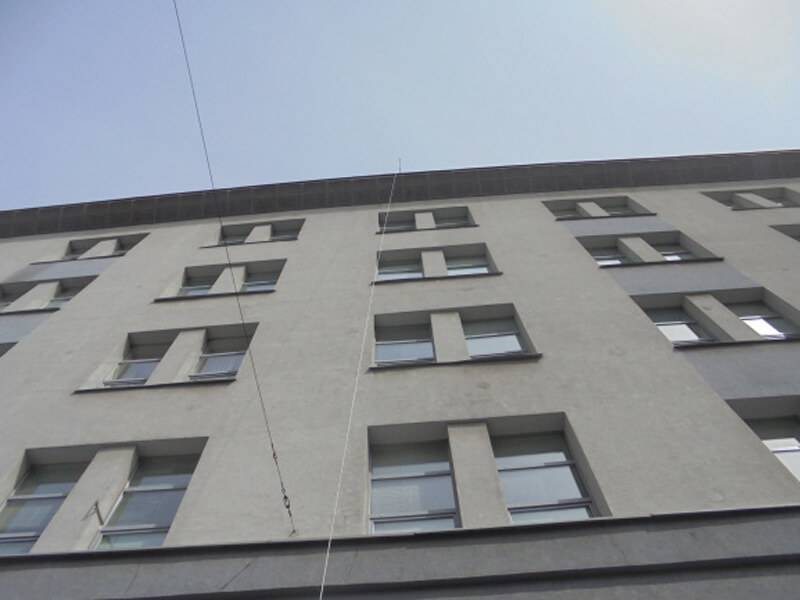

Испытания ограждения на кровле здания «ТВ Центр - фото №14Испытания ограждения на кровле здания «ТВ Центр - фото №15
Испытания ограждения на кровле здания «ТВ Центр - фото №16Испытания ограждения на кровле здания «ТВ Центр - фото №17

Испытательное измерительное оборудование

№ п/п Наименование оборудования № Аттестата Срок действия аттестата
1 Установка для испытания пожарных лестниц «ТЦ-46» № 1/16 с 16.11.16 г. по 16.11.17 г.
2 Приспособление для испытания ограждения крыш «ТЦ-46.05» № 2/16 с 16.11.16 г. по 16.11.17 г.

Порядок проведения испытаний

8.1 Испытания проводятся в дневное время суток в условиях визуальной видимости испытателями друг друга с соблюдением соответствующих выполняемым работам правил техники безопасности.

8.2. Место проведения испытаний должно быть огорожено и обозначено предупреждающими знаками.

8.3. Прочностные испытания конструкций являются «статическими», величины испытательных нагрузок выбраны из условия возможного максимального нагружения конструкции с определенным запасом прочности, равным 1,5.

8.4. Испытательная нагрузка должна создаваться любым способом, исключающим нахождение человека непосредственно под испытываемой конструкцией (например, лебедка с редуктором и электроприводом, насос с гидроцилиндром и т. п.).

8.5. Основные размеры конструкций проверяют визуально с применением мерительного инструмента (рулетка металлическая по ГОСТ 7502, линейка металлическая по ГОСТ 427, штангенциркуль по ГОСТ 166, лазерный дальномер). Предельные отклонения размеров не должны превышать значений, указанных в ГОСТ 25772.

8.6. Размещение и монтаж конструкций проверяют визуально в соответствии с рабочими чертежами.

8.7. Контроль качества швов сварных соединений производится визуально в соответствии с ГОСТ 5264.

8.8. Качество защитных покрытий от коррозии проверяется визуально в соответствии с ГОСТ 9.032 и ГОСТ 9.302. Грунтовка и окраска конструкций должны соответствовать V классу покрытия.

8.9. Прочность ограждения кровли зданий проверяется путем прикладывания горизонтальной нагрузки 0,54 кН (54 кгс) в точках, расположенных на расстоянии не более 10 м друг от друга по всему периметру здания. Нагрузка удерживается в течение 2 мин. После снятия нагрузки остаточной деформации и нарушения целостности конструкции быть не должно.

Примечание: испытания проводилась в дневное время суток в условиях визуальной видимости с соблюдением правил техники безопасности.

Вывод по результатам обследования

Ограждения на кровле здания, по адресу: г. Москва, ул. Большая Татарская, д. 33, стр. 1, прошли проверку внешним осмотром и испытаниями с положительным результатом. Все конструкции не имеют нарушения целостности и деформации после снятия нагрузки.

Ограждения крыш отвечают требованиям ГОСТ Р 53254-2009. «Техника пожарная. Лестницы пожарные наружные стационарные. Ограждения кровли. Общие технические требования. Методы испытания». Размеры соответствуют требованиям ГОСТ 25772-83 "Ограждения лестниц, балконов и крыш стальные. Общие технические условия" (утв. постановлением Госстроя СССР от 18 апреля 1983 г. N 72).

Рекомендации: обновить лакокрасочное покрытие ограждений крыши.
