Проверка пожарных гидрантов на объекте МЖК «МАЯК»

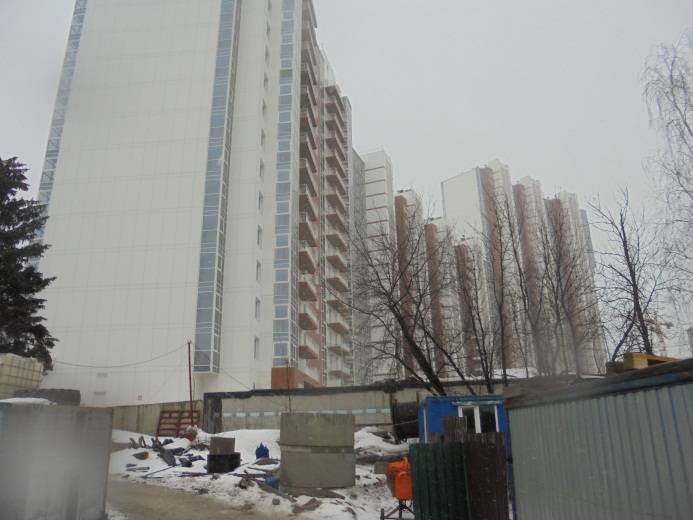

21 февраля 2017 года АНО «РАЭСА» провели испытания пожарных гидрантов на водоотдачу (13 шт.), на объекте «Многофункциональный жилой комплекс ОАО «МАЯК» по адресу: Московская область, г. Химки, ул. Кудрявцева, д. 10.

Наименование и адрес испытательного центра

АНО «Региональное агентство экспертизы, сертификации и аудита»

Юридический адрес:101000, г. Москва, ул. Мясницкая, д. 22, стр. 1.
Фактический адрес:101000, г. Москва, ул. Мясницкая, д. 22, стр. 1.
Телефон:+7 (499) 390-97-00
Адрес сайта:www.raesa.ru
E-mail: 3909700@mail.ru

Наименование и адрес заказчика

ООО «СпасГарант».

ИНН772801001
ОГРН1097746457071
Юридический адрес:Россия, 1127015, Москва, ул. Нижняя Масловка, д. 3, стр. 6.

Описание метода и процедуры испытания

  1. Определяется требуемый пожарный расход воды на наружное пожаротушение населенного пункта (объекта) согласно требованиям СП 8.13130.2009 «Источники наружного противопожарного водоснабжения» или проектного решения.
  2. Определяется количество гидрантов, которое потребуется для отбора из наружной сети требуемого расхода воды. На каждый гидрант устанавливается измерительный комплект. Диаметр насадка ствола подбирается от большего к меньшему таким образом, чтобы при пуске воды обеспечивались гарантированные показания манометра не менее 1,0 кг·см-2.
  3. Открываются вентили пожарных колонок и определяется давление в сети по показаниям манометров до пуска воды.
  4. Открываются стволы и регистрируются показания манометров при пуске воды.
  5. Определяются расходы воды из каждого ствола по таблице.
  6. Определяются потери напора, вызванные сопротивлением системы, приведенным к точкам отбора воды.
  7. Определяется сопротивление системы, приведенное к точкам отбора воды, по формуле или по таблице, составленной на основании расчетных данных.
  8. Определяется максимально возможная водоотдача каждого гидранта при сопротивлении Sc,i и условии, что свободный напор на гидранте на уровне поверхности земли равен 10 м. вод. ст.
  9. Определяется суммарная максимально возможная водоотдача сети.

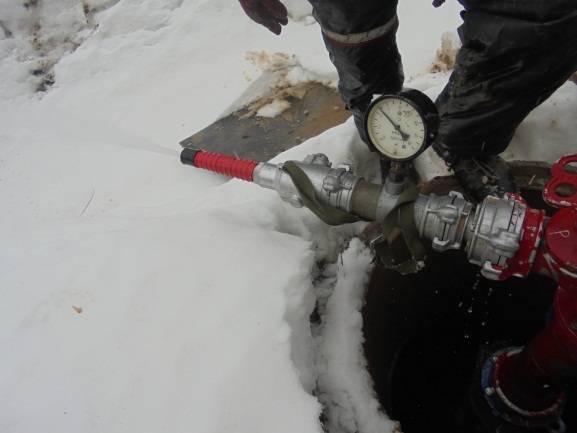

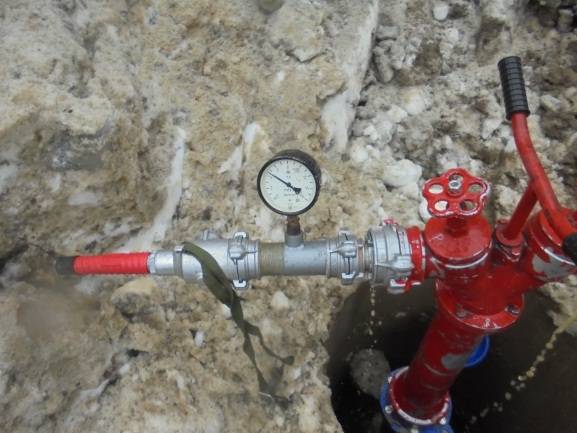

Испытания пожарных гидрантов на водоотдачу , на объекте «МЖК «МАЯК» Испытания пожарных гидрантов на водоотдачу , на объекте «МЖК «МАЯК»
Испытания пожарных гидрантов на водоотдачу , на объекте «МЖК «МАЯК» Испытания пожарных гидрантов на водоотдачу , на объекте «МЖК «МАЯК»
Испытания пожарных гидрантов на водоотдачу на объекте «МЖК «МАЯК» Испытания пожарных гидрантов на водоотдачу на объекте «МЖК «МАЯК»
Испытания пожарных гидрантов на водоотдачу , на объекте «МЖК «МАЯК» Испытания пожарных гидрантов на водоотдачу на объекте «МЖК «МАЯК»
Испытания пожарных гидрантов на водоотдачу , на объекте «МЖК «МАЯК» Испытания пожарных гидрантов на водоотдачу на объекте «МЖК «МАЯК»
Испытания пожарных гидрантов на водоотдачу , на объекте «МЖК «МАЯК» Испытания пожарных гидрантов на водоотдачу на объекте «МЖК «МАЯК»
Испытания пожарных гидрантов на водоотдачу , на объекте «МЖК «МАЯК» Испытания пожарных гидрантов на водоотдачу на объекте «МЖК «МАЯК»

Сведения об использованном испытательном оборудовании и средствах измерения

  • Пожарная колонка;
  • Ручные пожарные стволы с насадками диаметром 22 мм;
  • Цилиндрические вставка длиной 150 мм с манометром (диаметры вставок должны соответствовать размерам используемых стволов);
  • показывающий манометр с пределом измерения до 10 (16) кг•см-2, класс точности не более 2,5; диаметр корпуса 60-160 мм.
  • головки переходные 51/77, 66/77, 51/66.
  • головка-заглушка с краном.

Констатация погрешности измерений

Предел допустимой основной погрешности 1.5% от диапазона показаний прибора

Результаты проверки

  1. Водопровод кольцевой, диаметром 400 мм.
  2. Требуемый расход воды на наружное пожаротушение (по нормам) - 10 л·с.
  3. Расход воды с одного ствола с диаметром насадки 22 мм составил - 13.0 л·с.

Все пожарные гидранты проверены визуально с установкой пожарной колонки с пуском воды. (Правила противопожарного режима в Российской Федерации, Утвержденными Постановлением Правительства Российской Федерации от 25 апреля 2012 г. № 390. п. 61. Проверка работоспособности пожарных гидрантов должна осуществляться не реже двух раз в год (весной и осенью).

№ гидранта Расчетные и табличные показатели систем
Давление в сети до пуска м.вод.ст. Давление в сети после пуска м.вод.ст. Диаметр насадки, мм Расход на стволе, л/с Сопротивление системы
146452213.00.031
245442213.00.031
346452213.00.031
449482213.00.031
548472213.00.031
651502213.00.031
751492213.00.031
847462213.00.031
947462213.00.031
1046452213.00.031
1146452213.00.031
1246452213.00.031
1345442213.00.031

Выводы по результатам испытаний

Исследуемый на водоотдачу наружный противопожарный водопровод, на объекте «Многофункциональный жилой комплекс ОАО «МАЯК» по адресу: Московская область, г. Химки, ул. Кудрявцева, д. 10, соответствует принятым проектным решениям.
