Проверка качества огнезащитной обработки остановочных пунктов «Владыкино»

Испытательная пожарная лаборатория АНО «РАЭСА» провела проверку качества огнезащитной обработки металлических конструкций навесов на платформе №1 и №2 на объекте: строительство остановочных пунктов о.п. Владыкино при реконструкции и развитии Малого кольца Московской железной дороги. Организация пассажирского железнодорожного движения.

Сотрудника лаборатории выборочно измерили толщины огнезащитного покрытия (краски) металлических конструкций проводились магнитным толщиномером МТ-2007 в доступных местах.

Средства измерения

№ п/п Наименование средств измерений Пределы измерений Класс, точности погрешность Дата очередной поверки
1.Магнитный толщиномер МТ 20075-2000 мкм
50-20000 мкм
1 мкм
10 мкм
19.12.2015 г.

Информация об огнезащитном составе

1. № сертификата
- срок действия сертификата:
C-RU.ПБ52.В.00453
от 16.10.2014 г. до 15.10.2019 г.
2.Наименование (марка) огнезащитного средства:Огнезащитная краска «Proffitex 102» для стальных конструкций, выпускаемая по техническим условиям ТУ 2316-002-17864271-2013.
3.Изготовитель:ООО «ГРАТЕКС»
4.Адрес:109386, г. Москва, ул. Новороссийская, д. 15, кв. 32
5.Телефон/факс:+7 (495) 351-11-13

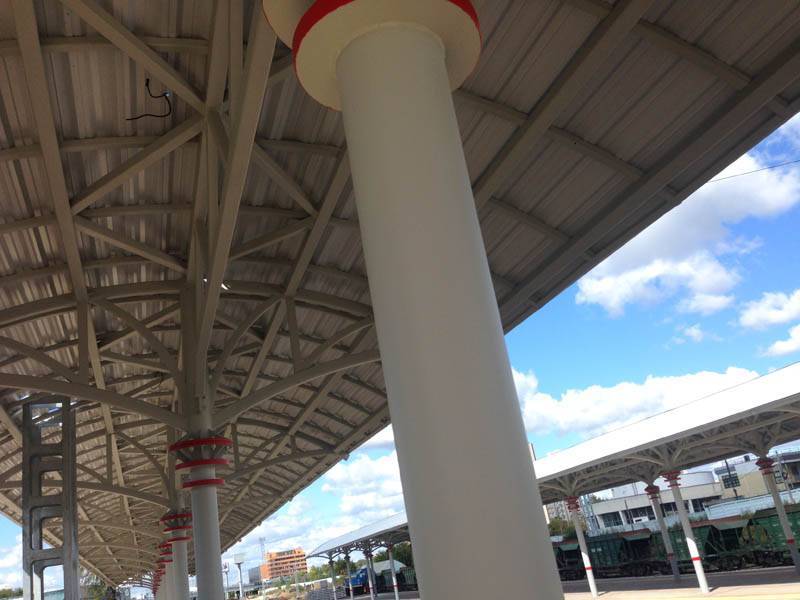

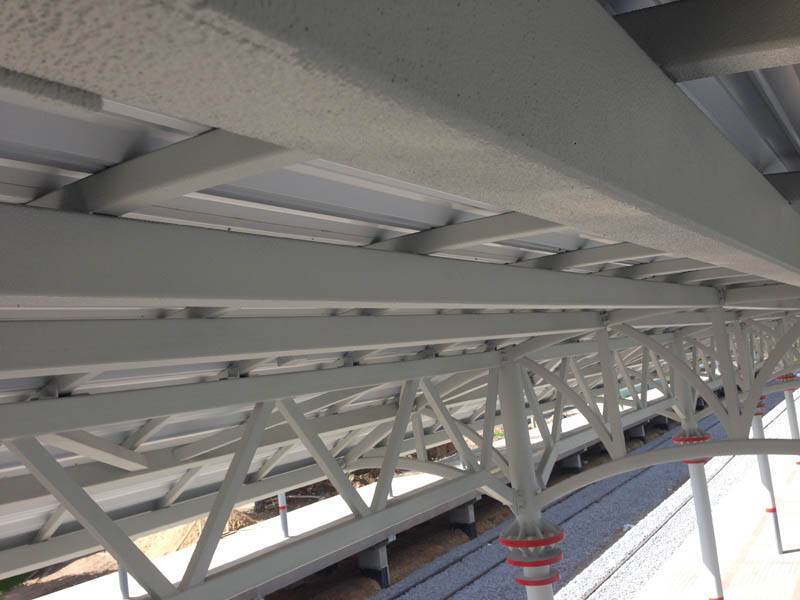

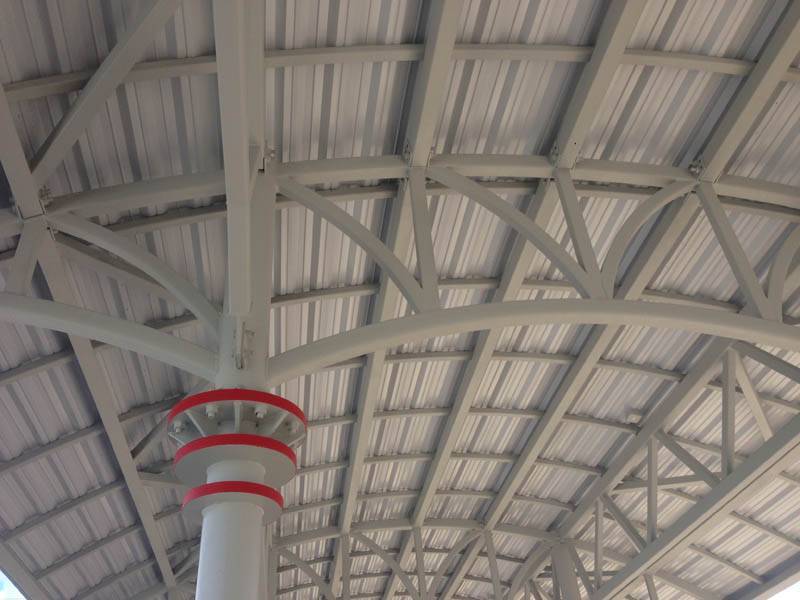

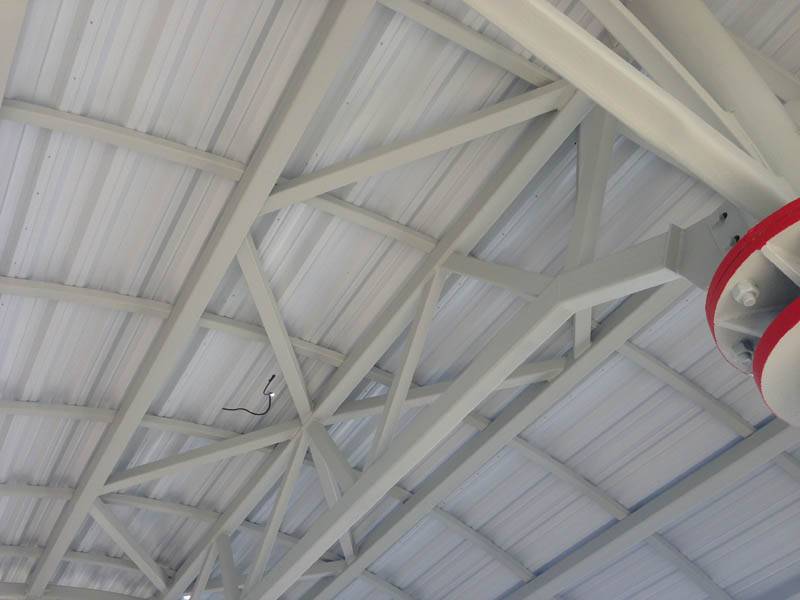

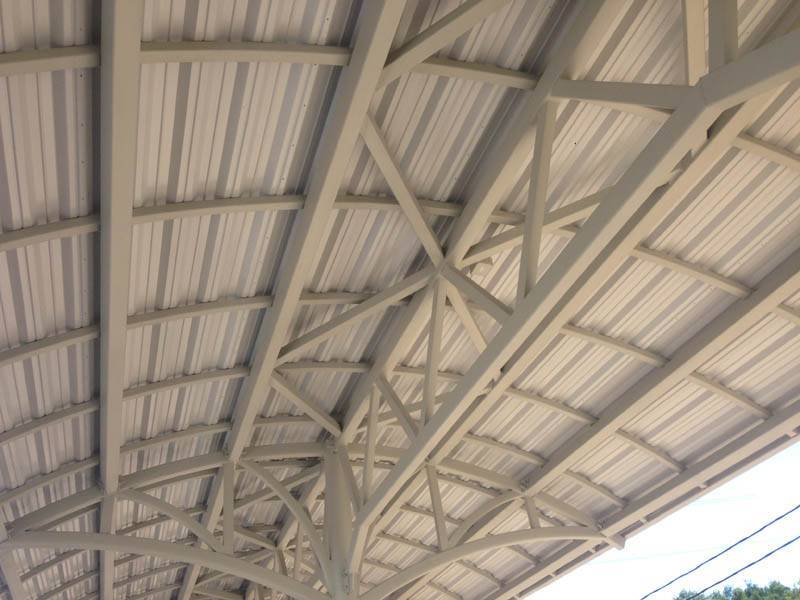

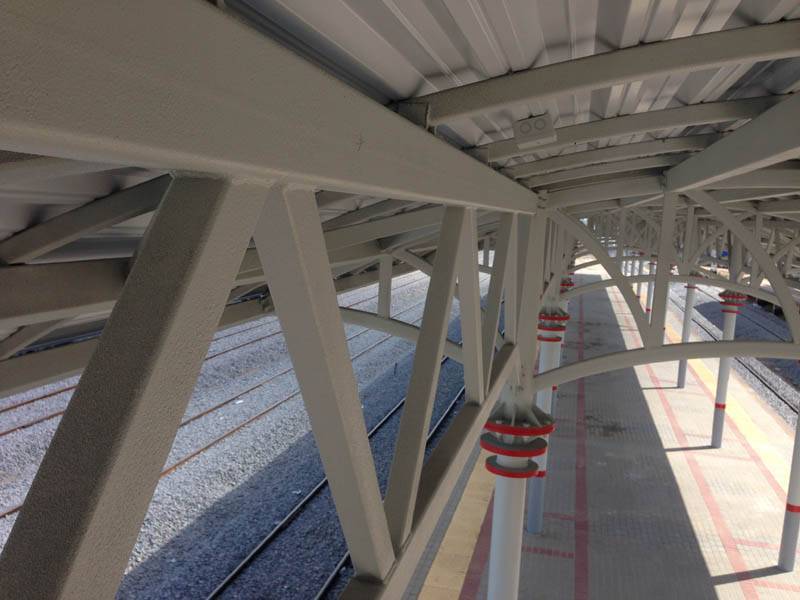

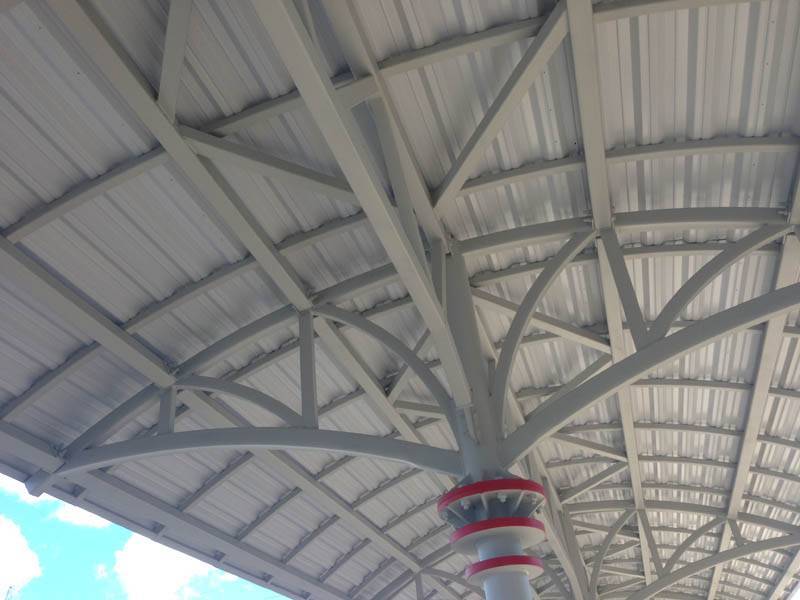

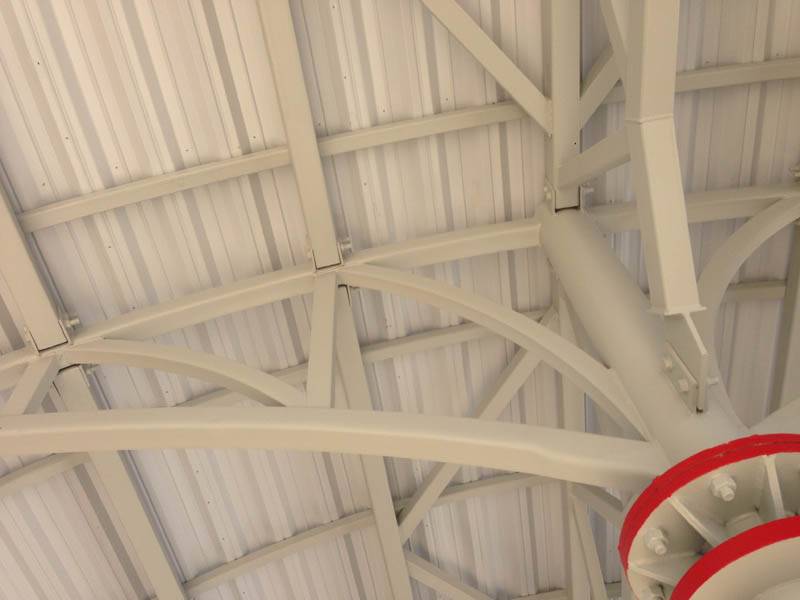

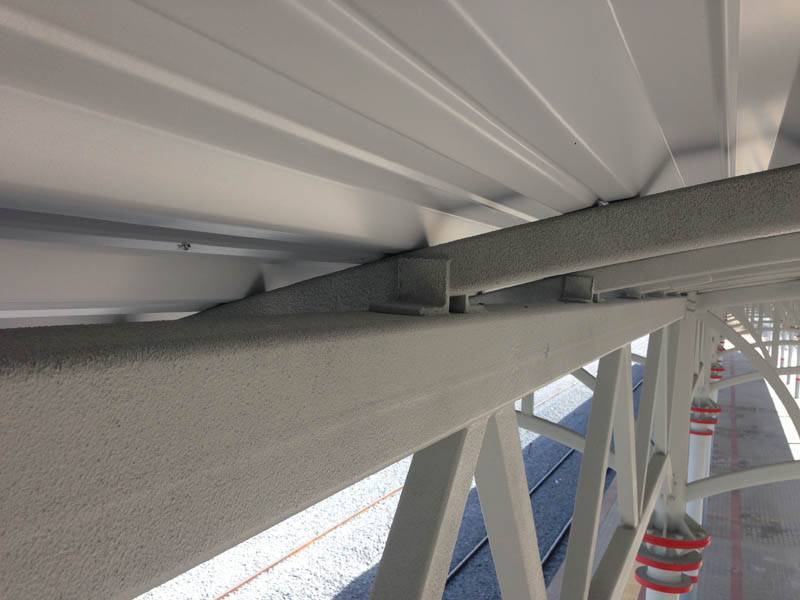

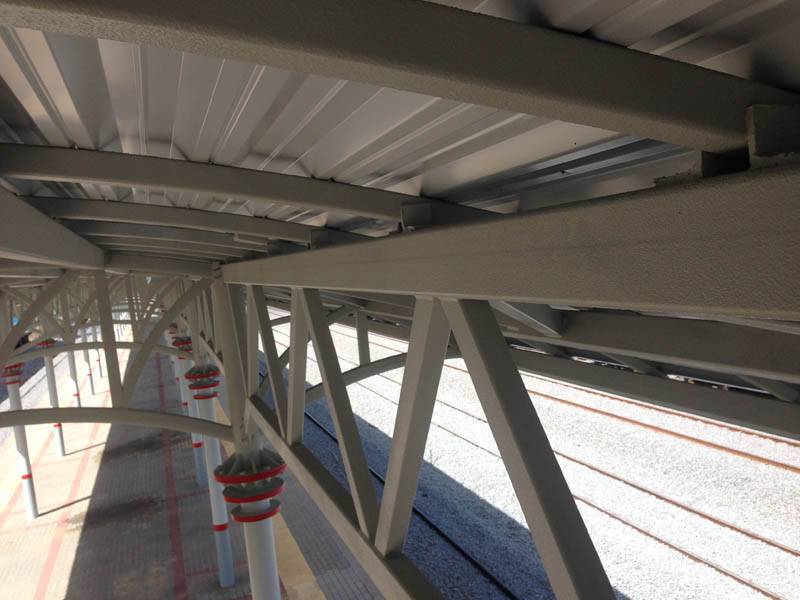

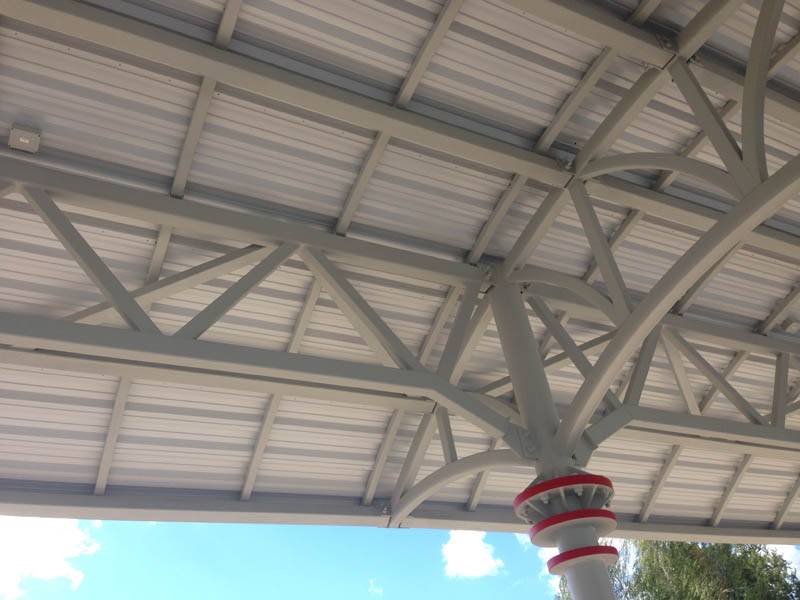

Внешнее состояние огнезащитного состава на металлических конструкциях: однородное, белого цвета. Трещин, отслоений не наблюдается. При осмотре конструкций установлено, что огнезащитное покрытие нанесено равномерно.

Специалисты сделали вывод, что внешнее состояние огнезащитного покрытия удовлетворительное.

Проведенными выборочными измерениями толщины покрытия толщиномером МТ-2007 (свидетельство о поверке № 1987-2014, действительно до 19 декабря 2015 г.), установлено, что толщина огнезащитного покрытия на металлических конструкциях навесов на платформе №1 и №2 на объекте: строительство остановочных пунктов о.п. Владыкино при реконструкции и развитии Малого кольца Московской железной дороги. Организация пассажирского железнодорожного движения, составляет:

Номер или размер профиля ПТМ, мм Пределы огнестойкости, мин Толщина сухого слоя, мм Фактическая толщина сухого слоя, мм
Платформа № 1.
гн 140*100*76,658R 450,5от 0,57 до 0,61
гн 120*80*54,7960,65от 0,68 до 0,73
гн 80*54,7420,65от 0,66 до 0,72
гн 80*60*54,7030,65от 0,69 до 0,75
гн 60*54,6490,65от 0,67 до 0,71
гн 60*30*43,6990,77от 0,81 до 0,85
[ 102,9820,92от 0,99 до 1,02
219*65,8360,55от 0,58 до 0,63
t 421,17от 1,19 до 1,25
t 630,87от 0,89 до 0,93
t 840,71от 0,77 до 0,85
t 1260,53от 0,56 до 0,63
t 1680,44от 0,51 до 0,59
t 2512,50,33от 0,53 до 0,58
t 36180,33от 0,49 до 0,55
Платформа № 2.
гн 140*100*76,658R 450,5от 0,56 до 0,62
гн 120*80*54,7960,65от 0,66 до 0,69
гн 80*54,7420,65от 0,67 до 0,71
гн 80*60*54,7030,65от 0,65 до 0,68
гн 60*54,6490,65от 0,68 до 0,7
гн 60*30*43,6990,77от 0,79 до 0,81
219*65,8360,55от 0,57 до 0,62
t 630,87от 0,87 до 0,93
t 840,71от 0,77 до 0,81
t 1260,53от 0,55 до 0,62
t 1680,44от 0,53 до 0,61
t 2512,50,33от 0,47 до 0,51
t 36180,33от 0,48 до 0,53

Качество огнезащитной металлических конструкций навесов на платформе №1 и №2 на объекте: строительство остановочных пунктов о.п. Владыкино при реконструкции и развитии Малого кольца Московской железной дороги. Организация пассажирского железнодорожного движения - удовлетворительное.
