Проверка качества огнезащитной обработки воздуховодов системы ВПВ-01 в ЖК «Barkli Residence»

Испытательная лаборатория АНО «РАЭСА» провела проверку качества огнезащитной обработки воздуховодов системы ВПВ-01 (1201,7 м2), на объекте «Жилой дом с нежилыми помещениями и подземной автостоянкой» (ЖК «Barkli Residence»), расположенный по адресу: г. Москва, ул. Орджоникидзе, вл. 1».

Специалисты лаборатории АНО «РАЭСА» выборочно обследовали воздуховоды, провели измерение толщины огнезащитного покрытия. При испытаниях использовали специальное испытательное оборудование.

Дата проверки: 06.05.2015

Информация об огнезащитном материале

1.№ сертификата - срок действия сертификата:C-RU.ПБ07.В.00166 от 11.03.2012 г. до 11.03.2015 г.
2. Наименование (марка) огнезащитного средства: Воздуховод огнестойкий металлический прямоугольного сечения, изготовленный по технологическому регламенту 22/5765, из сборных элементов тонкослойной стали толщиной 0,8 мм с нанесенным грунтом ГФ-021 по ГОСТ 25129-82 толщиной 0,05 мм и комбинированным огнезащитным покрытием «ИЗОВЕНТ-180» по ТУ 5769-016-54737814-2007 (огнезащитный состав ПВК-2002 с толщиной влажного слоя 2,5 мм и расходом не менее 3,05 кг/м3, материал базальтовый огнезащитный «ОгнеВент-Базальт» толщиной 50 мм), имеет предел огнестойкости EI 180.
3. Изготовитель: ООО «Кроз»
4. Адрес: 117535, РФ, г. Москва, ул. Россошанская, д. 6
5. ОГРН 1027739428353
1.№ сертификата - срок действия сертификата:C-RU.ПБ07.В.00166 от 11.03.2012 г. до 11.03.2015 г.
2. Наименование (марка) огнезащитного средства: Воздуховод огнестойкий металлический прямоугольного сечения, изготовленный по технологическому регламенту 20/5765 от 21.04.2014 г. из сборных элементов тонколистовой стали толщиной 0,8 мм, с огнезащитным покрытием «ИЗОВЕНТ», состоящим из огнезащитного состава ПВК-2002 (по ТУ 5705-005-54737814-02 с изм. 1) с расходом 1.65 кг/кв.м, материала базальтового огнезащитного рулонного ВБОР толщиной 5 мм (по ТУ 5765-014-54737814-2006), имеет предел огнестойкости EI 60.
3. Изготовитель: ООО «Кроз»
4. Адрес: 117535, РФ, г. Москва, ул. Россошанская, д. 6
5. ОГРН 1027739428353

Средства измерения

Наименование средств измерений Метрологические характеристики СИ Дата очередной поверки
Диапазон измерений Класс точности, погрешность измерений
3678
Линейка металлическая 1000 «Эталон»от 0 до 1000 ммц. д. 1 мм19.12.2015 г.
Рулетка измерительная металлическая «Эталон»от 0 до 3 мц. д. 1 мм19.12.2015 г.
Штангенциркуль ЩЦ- I-125-0,1 ГОСТ 166-89 № 042006640от 0 до 125 ммц.д. 0,1 мм19.12.2015 г.
Магнитный толщиномер МТ 2007
5-2000 мкм
50-20000 мкм
1 мкм
10 мкм
19.12.2015 г.

Специалисты АНО «РАЭСА» определили, что внешнее состояние огнестойких воздуховодов:

  • воздуховоды обёрнуты теплоогнезащитным покрытием, в местах стыков маты накладываются друг на друга. Трещин, отслоений не наблюдается. При осмотре конструкций установлено, что огнезащитное покрытие закреплено надежно.

Вывод: Внешнее состояние огнезащиты воздуховодов - удовлетворительное.

Проведенными выборочными обследованиями качества смонтированных огнестойких воздуховодов установлено, что огнезащитное покрытие (минеральная вата) надежно закреплено по всему периметру воздуховодов. Толщина стенок воздуховодов составляет 1,4 мм. Толщина огнезащитного покрытия составляет:

Вид конструкцииТолщина огнезащитного материала, мм
1. Воздуховоды системы ВПВ-01 (EI60 498 м2), на объекте «Жилой дом с нежилыми помещениями и подземной автостоянкой», расположенный по адресу: г. Москва, ул. Орджоникидзе, вл. 1.5 мм
2. Воздуховоды системы ВПВ-01 (ЕI180 703,7 м2), на объекте «Жилой дом с нежилыми помещениями и подземной автостоянкой», расположенный по адресу: г. Москва, ул. Орджоникидзе, вл. 1.50 мм

Фото обработанных конструкций

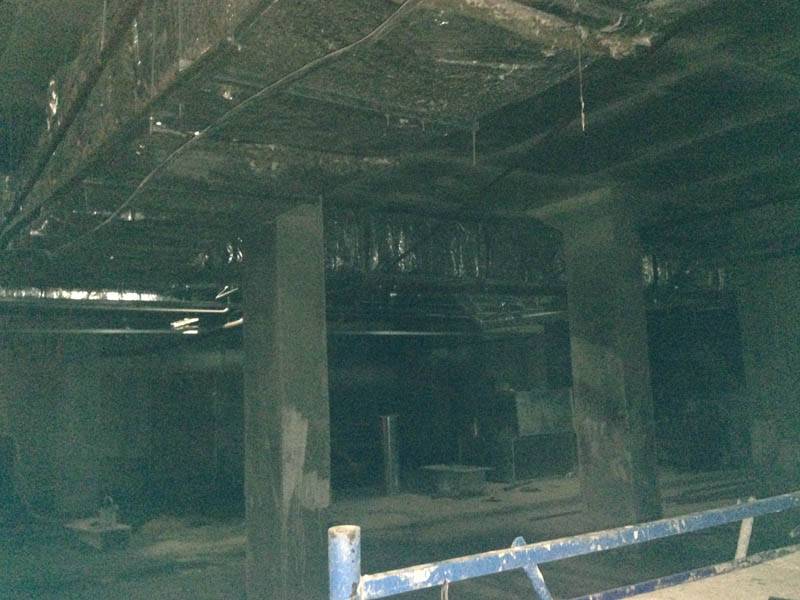

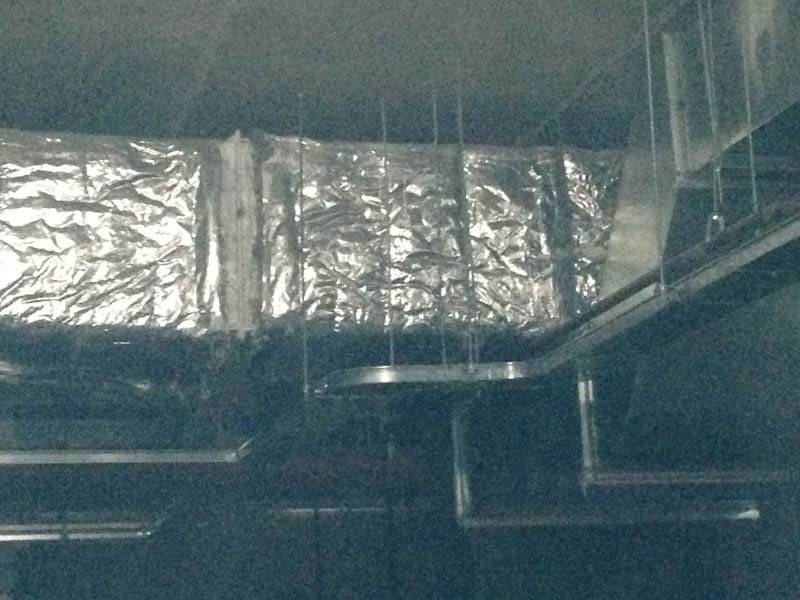

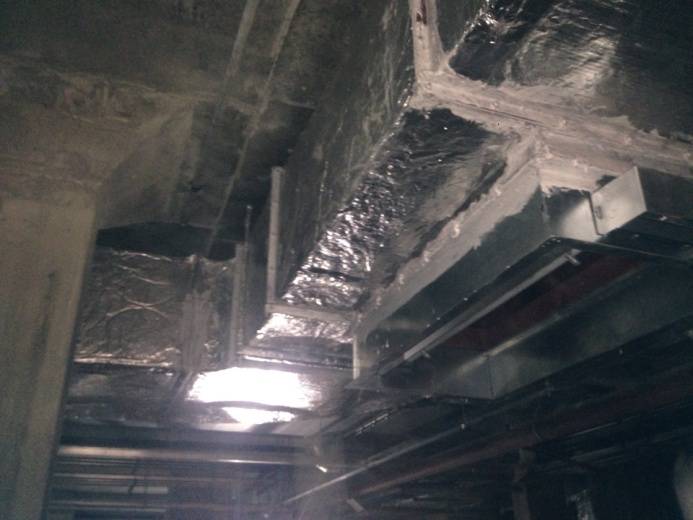

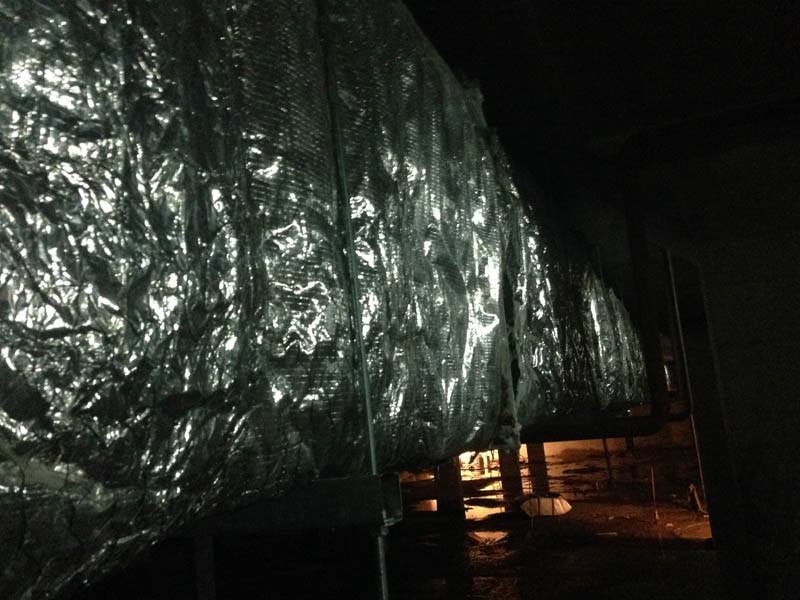

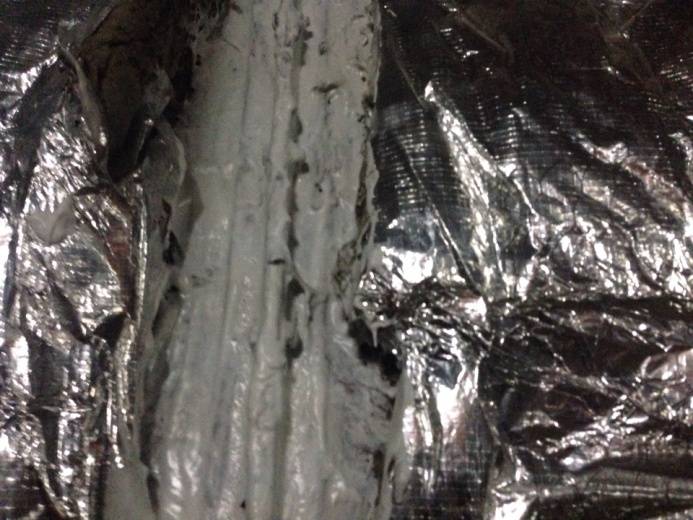

-3 этаж: воздуховоды
-3 этаж: воздуховоды
-3 этаж: воздуховоды
-3 этаж: воздуховоды

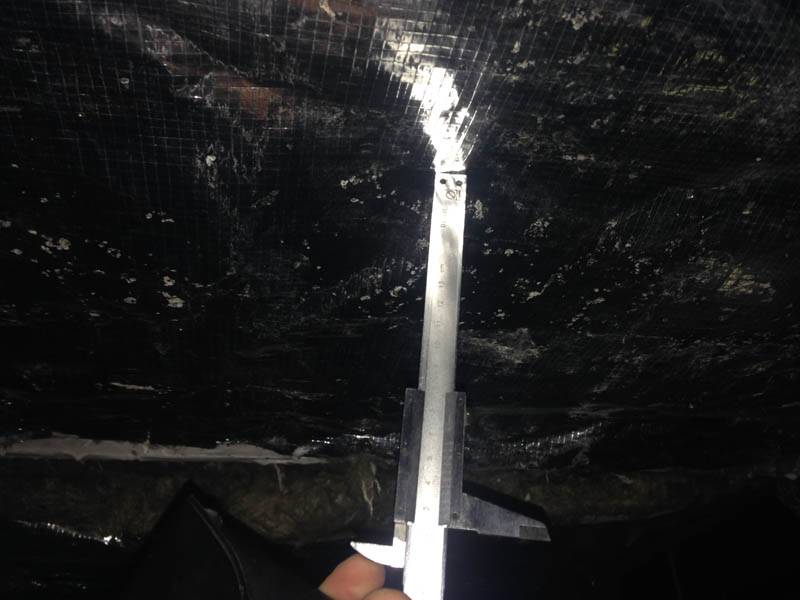

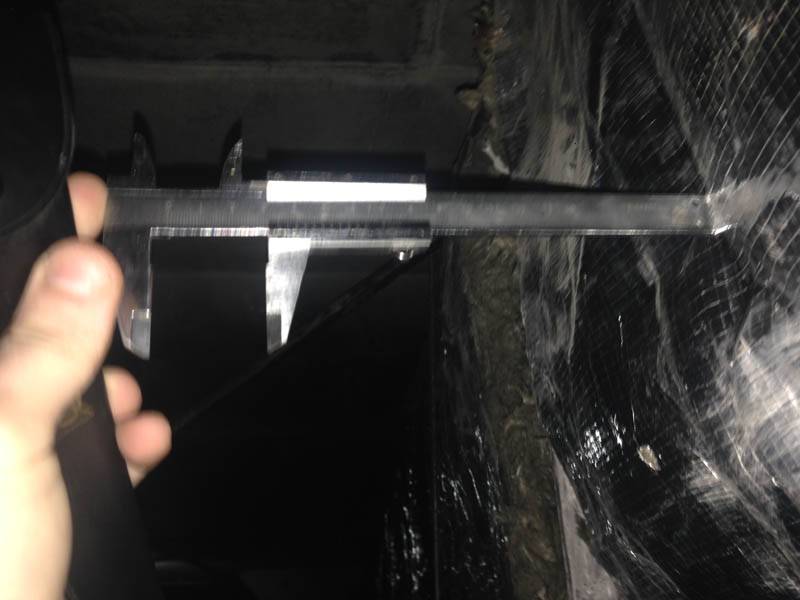

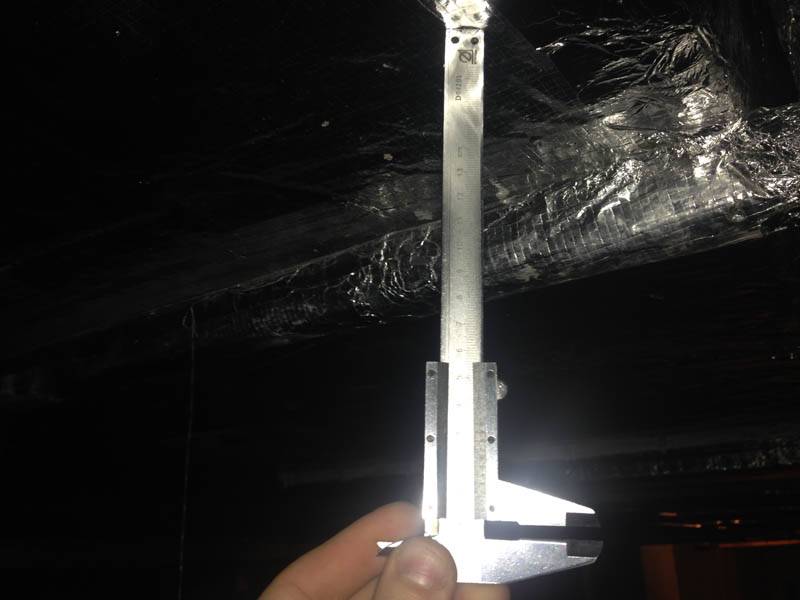

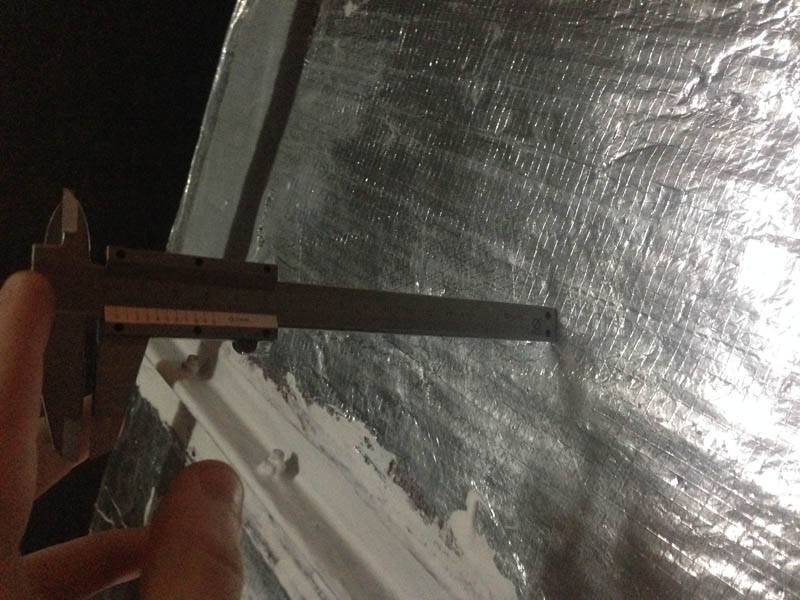

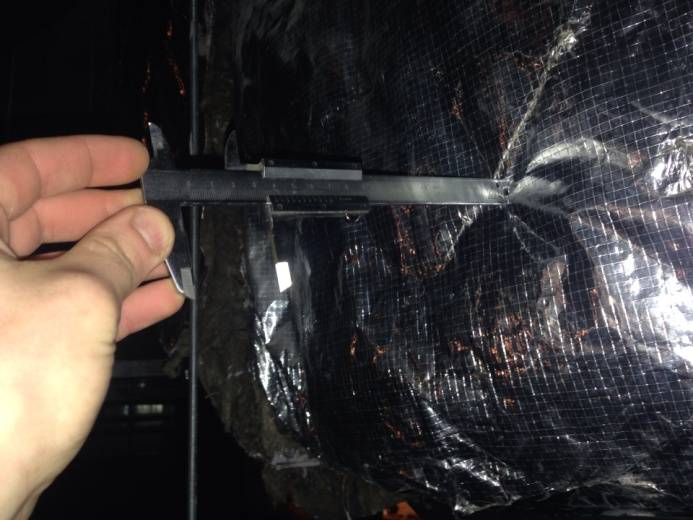

-3 этаж: замеры штангенциркулем
-3 этаж: замеры штангенциркулем
-3 этаж: замеры штангенциркулем
-3 этаж: замеры штангенциркулем

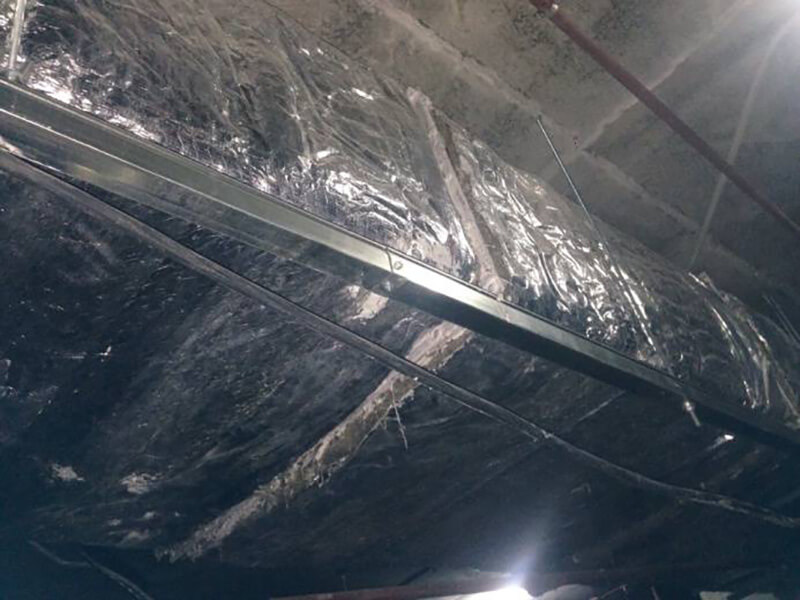

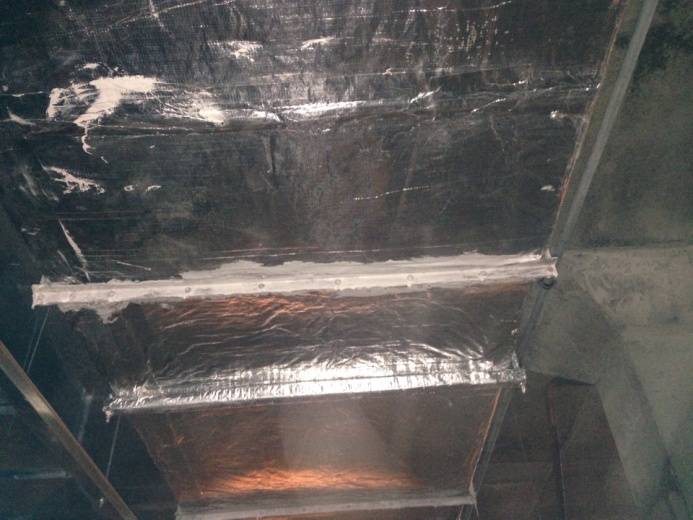

-2 этаж: воздуховод
-2 этаж: воздуховод

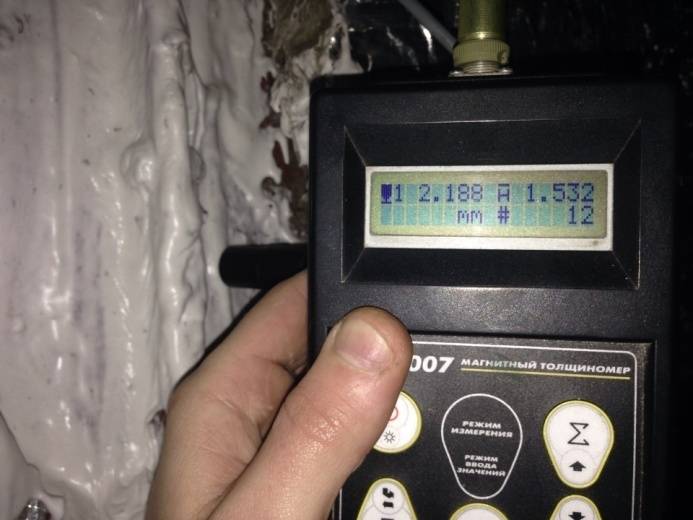

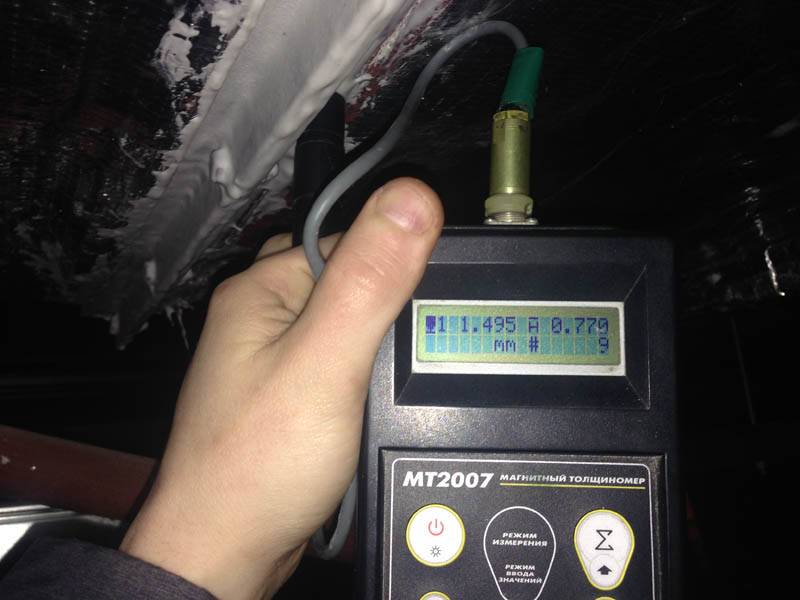

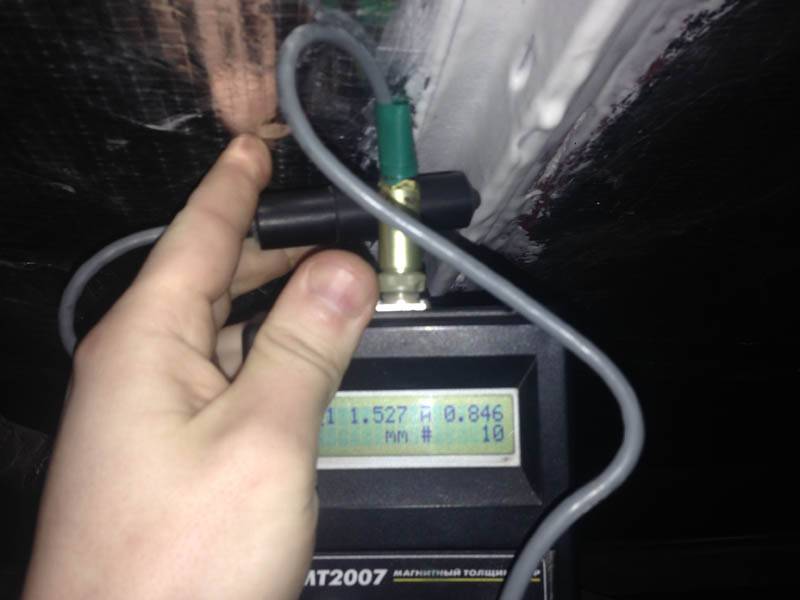

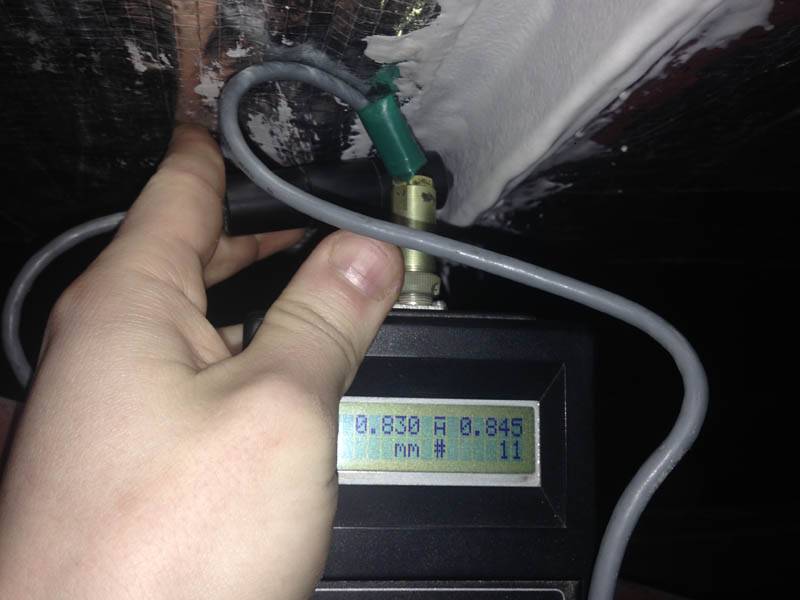

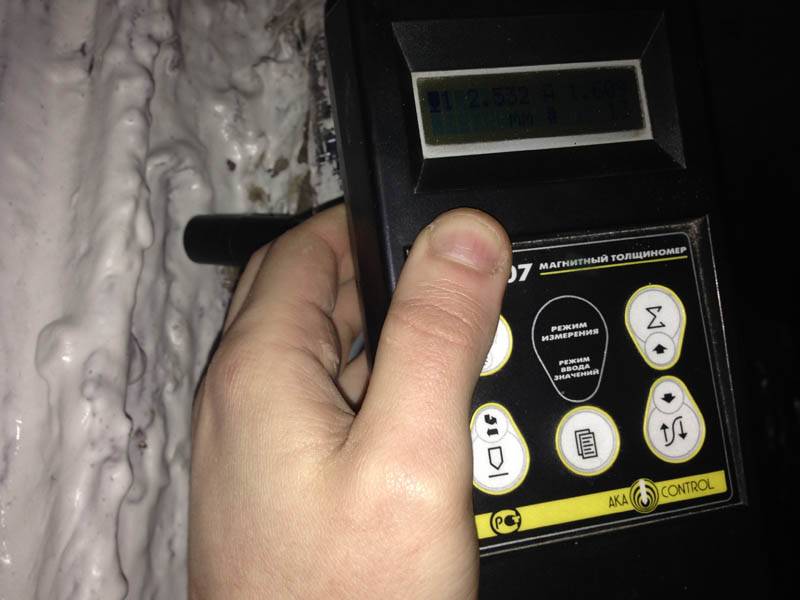

-2 этаж: замер огнезащитного покрытия магнитным толщиномером
-2 этаж: замер огнезащитного покрытия магнитным толщиномером
-2 этаж: замер огнезащитного покрытия магнитным толщиномером
-2 этаж: замер огнезащитного покрытия магнитным толщиномером
-2 этаж: замер огнезащитного покрытия магнитным толщиномером
-2 этаж: замер огнезащитного покрытия магнитным толщиномером

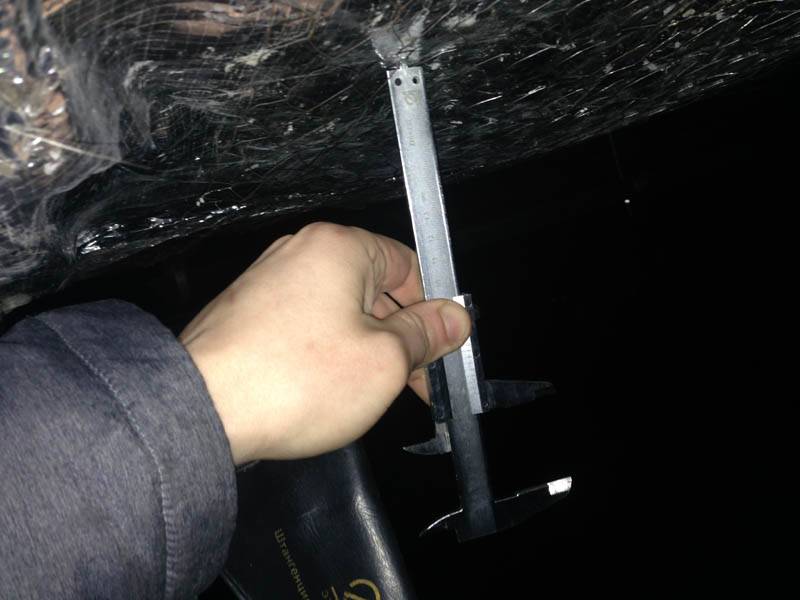

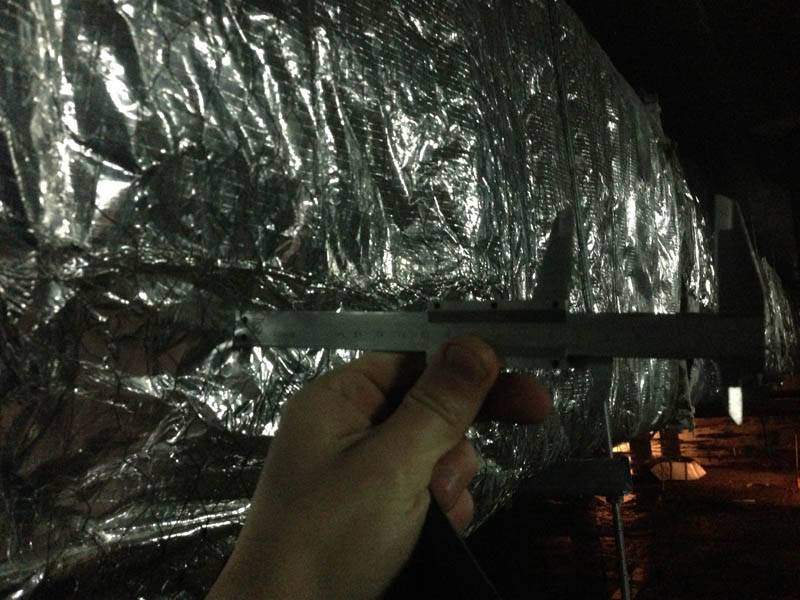

-2 этаж: замеры штангенциркулем
-2 этаж: замеры штангенциркулем

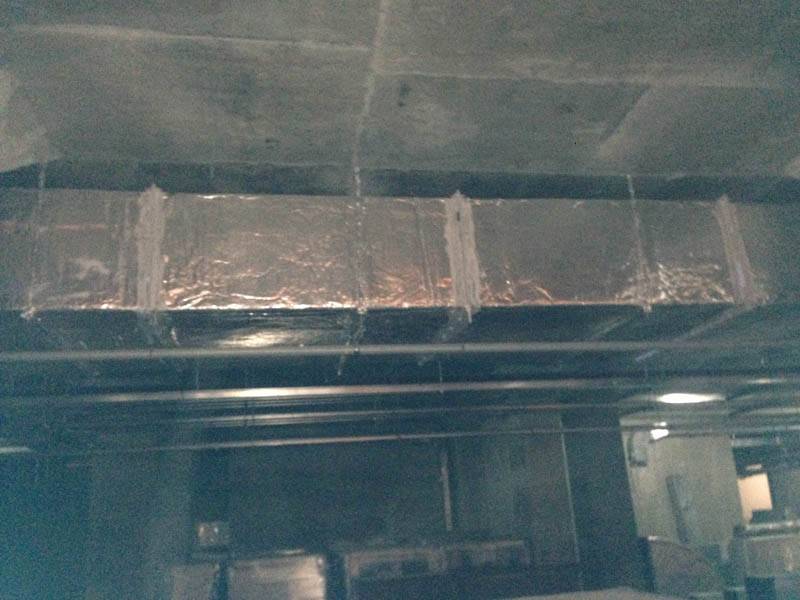

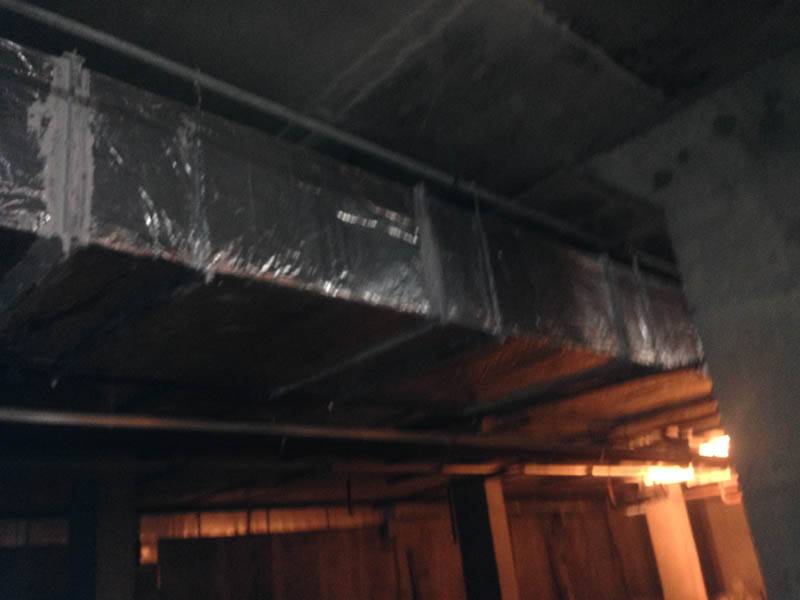

-2 этаж: воздуховоды, подвергнутые проверке
-2 этаж: воздуховоды, подвергнутые проверке
-2 этаж: замеры штангенциркулем
-2 этаж: замеры штангенциркулем

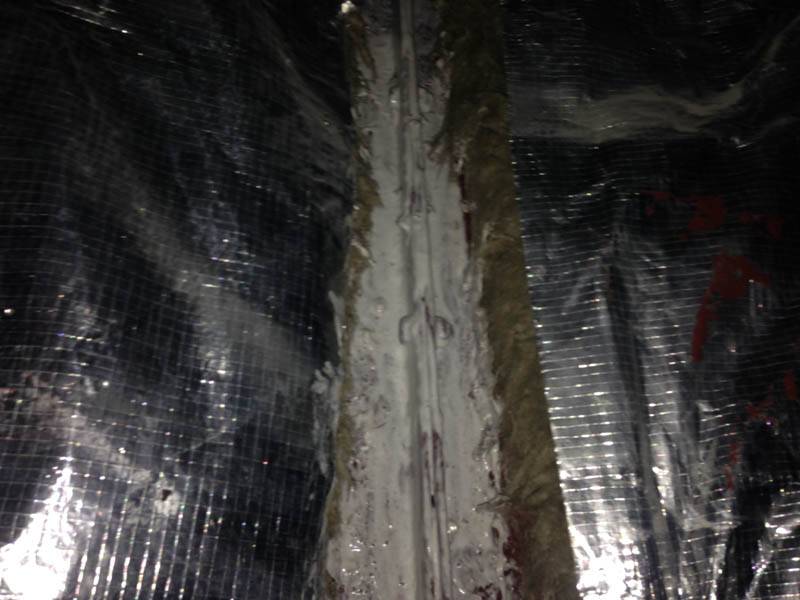

-2 этаж: воздуховод подвергнутый проверке
-2 этаж: воздуховод подвергнутый проверке
-2 этаж: воздуховод подвергнутый проверке
-2 этаж: воздуховод подвергнутый проверке
-2 этаж
-2 этаж
-2 этаж
-2 этаж
-2 этаж
-2 этаж
-3 этаж
-3 этаж
-3 этаж
-3 этаж
-3 этаж
-3 этаж
-3 этаж
-3 этаж
-3 этаж
-3 этаж
-3 этаж
-3 этаж

Результаты проверки и выводы

Качество огнезащитной обработки воздуховодов системы ВПВ-01 01 (площадью 1201,7 м2, ЕI180- 703,7 м2; ЕI60-498 м2), на объекте «Жилой дом с нежилыми помещениями и подземной автостоянкой», расположенный по адресу: г. Москва, ул. Орджоникидзе, вл. 1 - удовлетворительное, монтаж выполнен в соответствии с технологическим регламентом № 20/5765 от 21.04.2014 г. изготовителя огнезащиты ООО «Кроз».
