Проверка качества огнезащитной обработки зоны аэропорта «Домодедово»

Испытательная пожарная лаборатория АНО «РАЭСА» провела проверку качества огнезащитной обработки зоны аэропорта (5 359,1 м2) на объекте, расположенном по адресу: Каширское шоссе, аэропорт Домодедово.

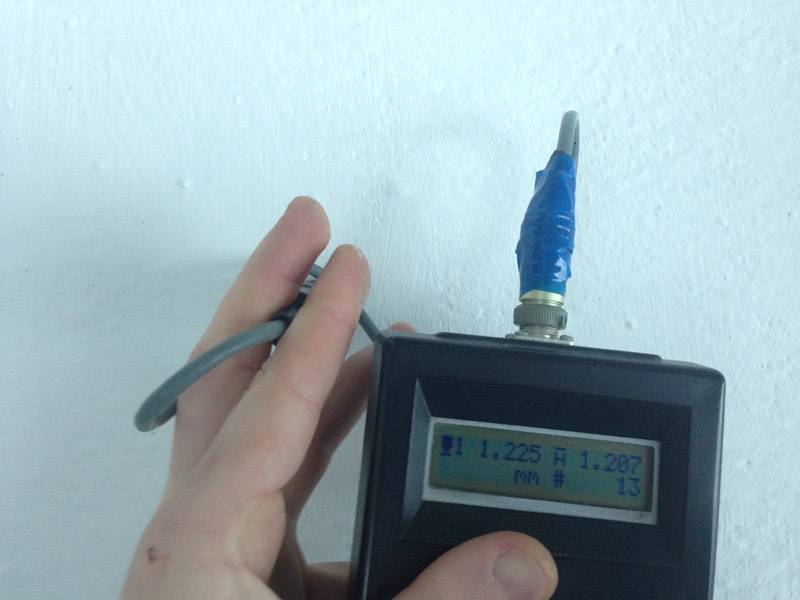

Специалисты выборочно измерили толщины огнезащитного покрытия (краски) металлических конструкций, измерения проводились при помощи магнитного толщиномера МТ-2007 в доступных местах.

Применяемые средства измерения:

№ п/п Наименование средств измерений Пределы измерений Класс точности, погрешность измерений Дата очередной поверки
1 Магнитный толщиномер МТ 2007 5-2000 мкм
50-20000 мкм
1 мкм
10 мкм
22.12.2016 г.

Информация об огнезащитном составе:

№ п/п№ сертификата и срок действия сертификатаC-RU.ПБ61.В.00079
от 14.11.2014 г. до 27.03.2016 г.
1.Наименование (марка) огнезащитного средстваОгнезащитная краска «Джокер М» для металлоконструкций, выпускаемая по ТУ 2316-103-78378018-10

Огнезащитная краска «Джокер М» для металлоконструкций

2.Изготовитель:ООО «Торговый дом «Ассоциация КрилаК»
3.Адрес:141700, Московская обл., г. Долгопрудный, ул. Дирижабельная, д. 13
4.ОГРН:1057748099860

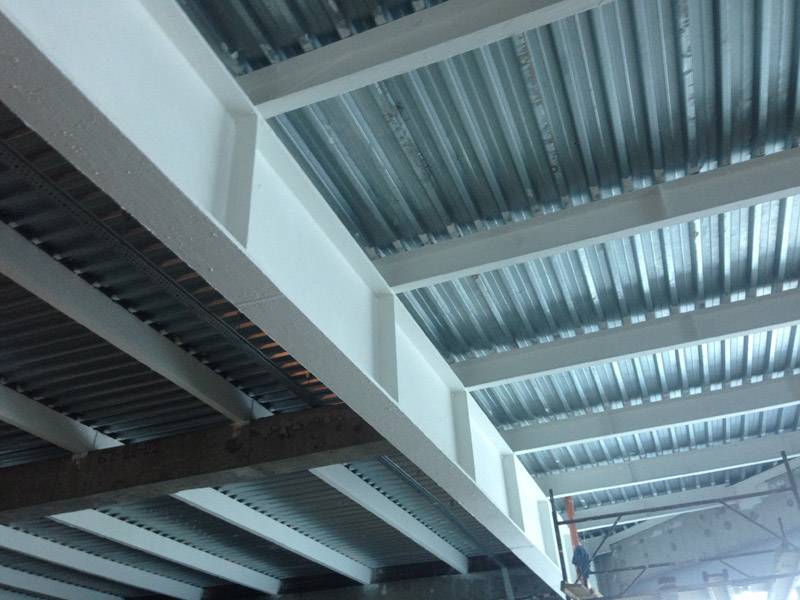

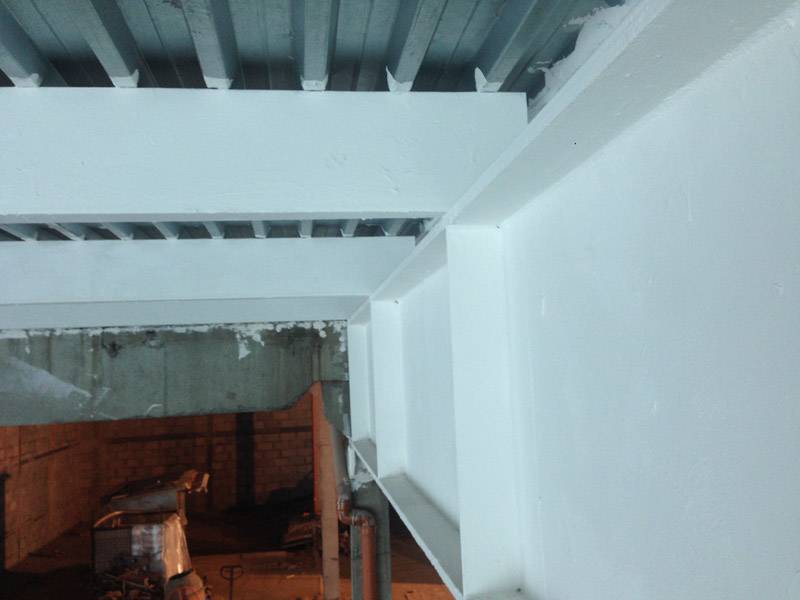

Проверка качества огнезащитной обработки зоны аэропорта ДомодедовоПроверка качества огнезащитной обработки зоны аэропорта Домодедово

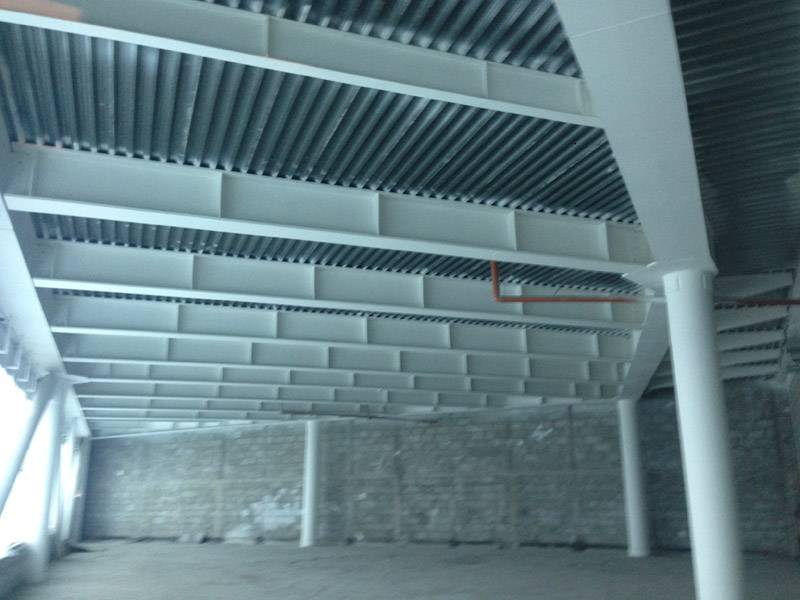

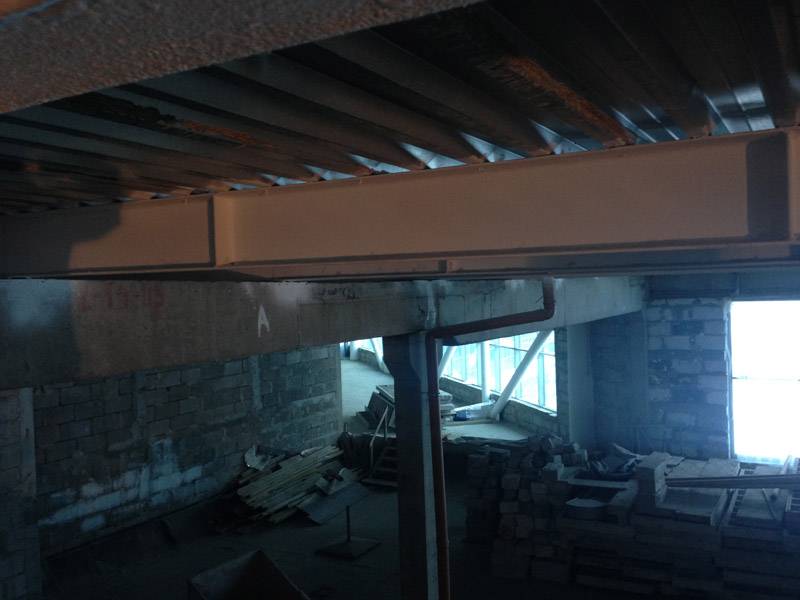

Проверка качества огнезащитной обработки зоны аэропорта ДомодедовоПроверка качества огнезащитной обработки зоны аэропорта Домодедово

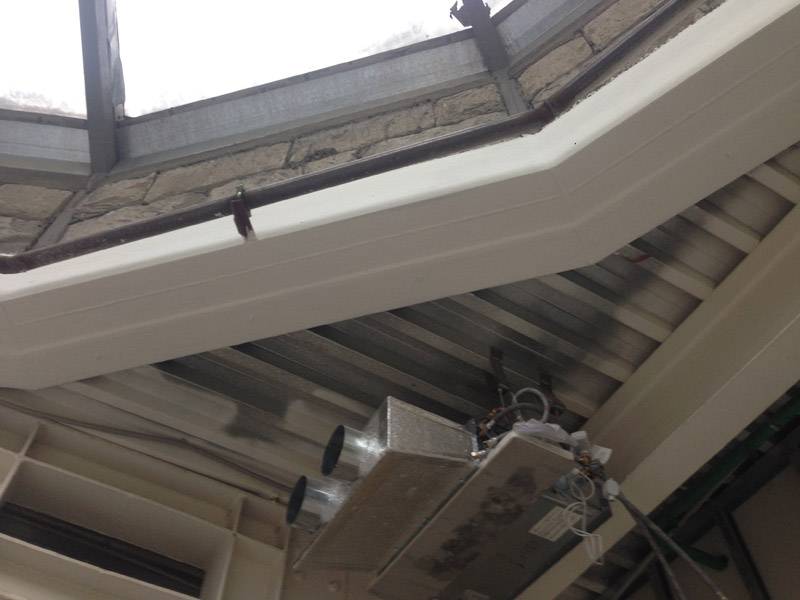

Проверка качества огнезащитной обработки зоны аэропорта ДомодедовоПроверка качества огнезащитной обработки зоны аэропорта Домодедово

Вывод по результатам обследования

Внешнее состояние огнезащитного состава на металлических конструкциях: однородное, белого цвета. Трещин, отслоений не наблюдается. При осмотре конструкций установлено, что огнезащитное покрытие нанесено равномерно.

Специалистами сделан вывод об удовлетворительном внешнем состоянии огнезащитного покрытия.

При проведении выборочных измерений толщины покрытия толщиномером МТ-2007 (свидетельство о поверке № 1970-2015, действительно до 22 декабря 2016 г.), установлено, что толщина огнезащитного покрытия несущих металлических конструкций составляет:

Металлические конструкцииНеобходимая толщина сухого слоя, ммФактическая толщина сухого слоя
Металлические конструкции Галереи 2 на отм. +18,0501,2 ммот 1,25 до 1,53 мм
Металлические конструкции переходного узла из АВК в Г2 в осях 1-3/А`-E`1,2 ммот 1,31 до 1,61 мм
Металлические конструкции переходного узла из АВК в Г2 в осях 2-1/A`-E`1,2 ммот 1,42 до 1,69 мм
Металлические конструкции Галереи на отм. +9,8401,2 ммот 1,23 до 1,34 мм
Усиление выполненных перекрытий на отм. +15,270, отм. +10,170 в осях 5А-1А оси М81,2 ммот 1,28 до 1,37 мм
Металлические конструкции Галереи 2 переходного узла из АВК в Г2 в осях 3-5/А`-E`1,2 ммот 1,33 до 1,46 мм
Металлические конструкции проезда Г-2 в осях А-В/1-5, Г-Д/6-8 на отм. -3,6001,2 ммот 1,27 до 1,55 мм
Металлические конструкции Фаза 6 лестница с уровня отм. +6,600 до отм. +9,9001,2 ммот 1,24 до 1,44 мм
Металлические конструкции стыка фаз 6-7 отм. +17,700 в осях 5М-10М-5Б-31,2 ммот 1,31 до 1,71 мм
Металлические конструкции Фаза 6 на отм. +13,200, +6,600, +17,7001,2 ммот 1,35 до 1,41 мм

В заключении следует, что качество огнезащитной обработки зоны аэропорта (5 359,1 м2) на объекте, расположенном по адресу: Каширское шоссе, аэропорт Домодедово - удовлетворительное.
