Проверка качества огнезащитной обработки металлических конструкций Аэропорта «Храброво»

АНО «РАЭСА» провела оценку качества огнезащитной обработки металлических конструкций (шпильки площадью 280,07 м2) на объекте: «Реконструкция здания аэровокзала «Аэропорт «Храброво» по адресу: Калининградская область, Гурьевский район, поселок Храброво.

Дата проверки: 09.12.2016 г.

Наименование и адрес испытательного центра

АНО «Региональное агентство экспертизы, сертификации и аудита»

Юридический адрес:101000, г. Москва, ул. Мясницкая, д. 22, стр. 1.
Фактический адрес:101000, г. Москва, ул. Мясницкая, д. 22, стр. 1.
Телефон:+7 (499) 390-97-00
Адрес сайта:www.raesa.ru
E-mail: 3909700@mail.ru

Наименование и адрес заказчика

ООО «ВЦС-Строй»

ИНН / КПП7722758692 / 773301001
ОКПО30317823
ОКТМО45367000
Юридический адрес:125222, г. Москва, ул. Генерала Белобородова, д. 18, пом. II.
Генеральный директор:Адилов Т. С.

Организация, проводившая огнезащитную обработку

ООО «ВЦС-Строй»

ИНН / КПП7722758692 / 773301001
Юридический адрес:125222, г. Москва, ул. Генерала Белобородова, д. 18, пом. II.
СРО № 0320.02-2014-7722758692-С-254. Срок действия без ограничения.
Выдана: Некоммерческое партнерство «Межрегиональная Ассоциация по Строительству, Ремонту и Техническому Надзору» Дата выдачи 17.02.2014 г.

Описание метода и процедуры испытания

Выборочные измерения толщины огнезащитного покрытия (краски) металлических конструкций проводились магнитным толщиномером МТ-2007 или Константа К5 в доступных местах.

Проектное решение

  • Проект № 14-03-16-КМ ОЗ разработанный ООО «ВЦС-Строй».

Средства измерений

№ п/п Наименование средств измерений Пределы измерений Класс, точности погрешность Дата очередной поверки
1. Магнитный толщиномер МТ 2007 5-2000 мкм, 50-20000 мкм 1 мкм, 10 мкм 22.12.2016 г.
2. Прибор измерения геометрических параметров многофункциональный Константа К5 0-10 мм 1 мкм 11.11.2017 г.

Информация об огнезащитном составе:

1.№ сертификата:
срок действия сертификата
С-RU.ПБ09.В.00296
c 20.08.2015 г. до 19.08.2018 г.
2.Наименование (марка) огнезащитного средства:Огнезащитная краска «FireGuard Ultra», для металлических конструкций, изготовленная по ТУ 2316-005-44493736-2015
3.ИзготовительООО «ВЦС-Констракшн»
4.Адрес125466, Россия, г. Москва, ул. Юровская, д. 92, пом. 1, ком. 40.
4.Телефон/факс:8 (495)-641-84-44

Внешнее состояние конструкций, подвергнутых огнезащите

Внешнее состояние огнезащитного состава на металлических конструкциях: однородное, белого цвета. Трещин, отслоений не наблюдается. При осмотре конструкций установлено, что огнезащитное покрытие нанесено равномерно.

Вывод: Внешнее состояние огнезащитного покрытия удовлетворительное.

Результаты испытаний

Проведенными выборочными измерениями толщины покрытия в доступных местах толщиномером установлено, что толщина огнезащитного покрытия на металлических конструкциях, составляет:

Металлические конструкции Приведенная толщина металла, мм. Предел огнестойкости, Rтр. Проектная толщина сухого слоя, мм Фактическая толщина сухого слоя, мм
Усиление главных балок перекрытий (белый цвет)
Шпильки 12Ø3,00R601,331,35-1,49
Шпильки усилений второстепенных балок перекрытий (белый цвет)
Шпильки 14Ø3,50R601,201,25-1,36
Шпильки 20Ø5,00R600,890,94-1,12
Шпильки 12Ø3,00R601,331,37-1,47
Шпильки 16Ø4,00R601,061,11-1,29

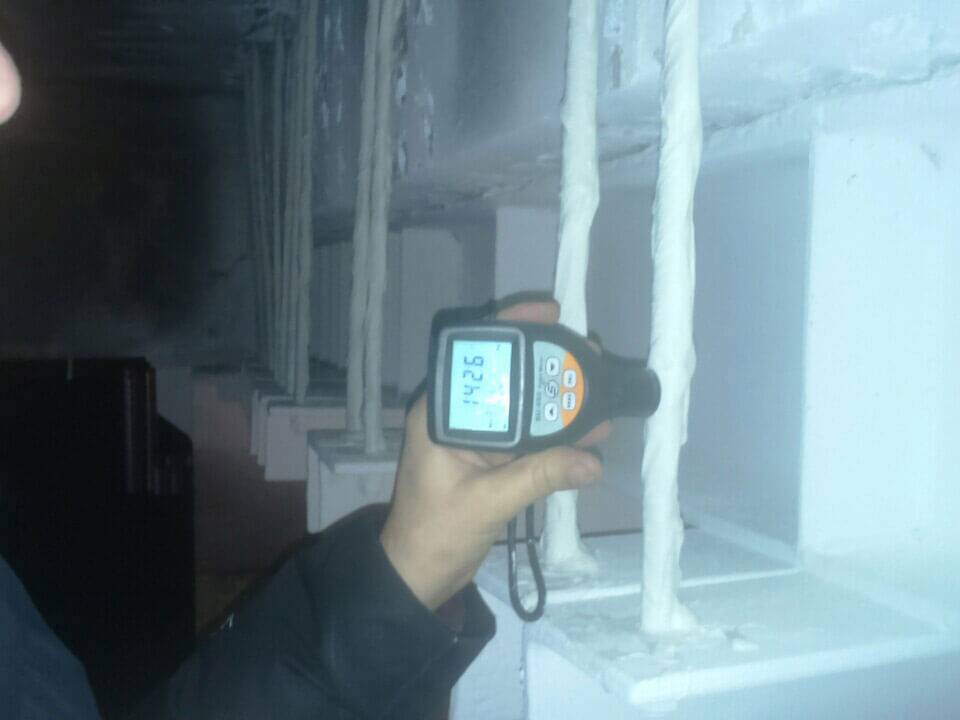

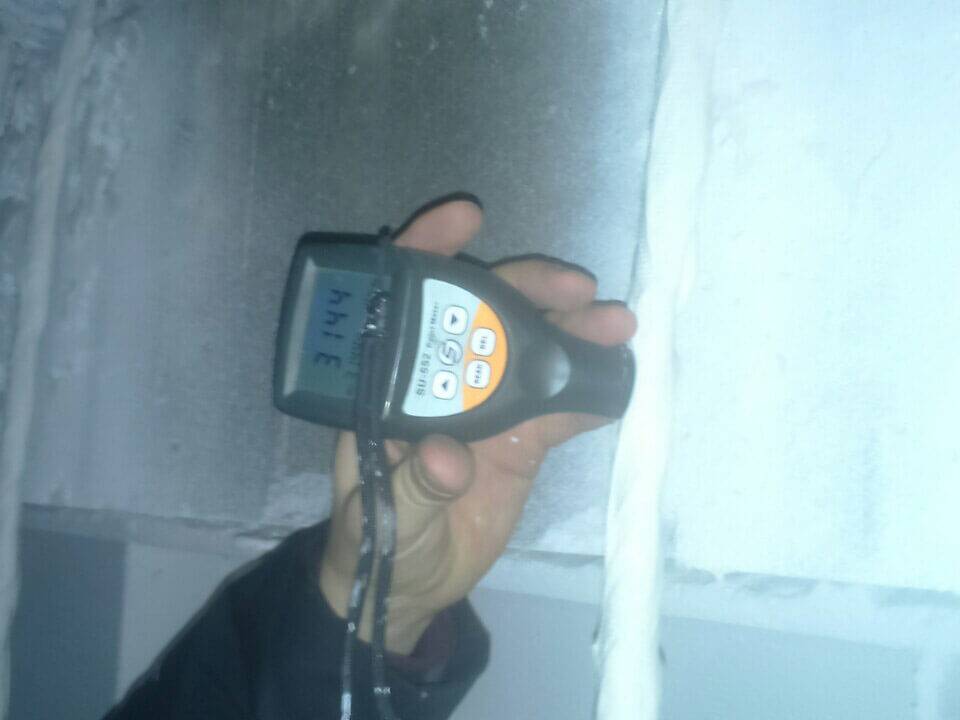

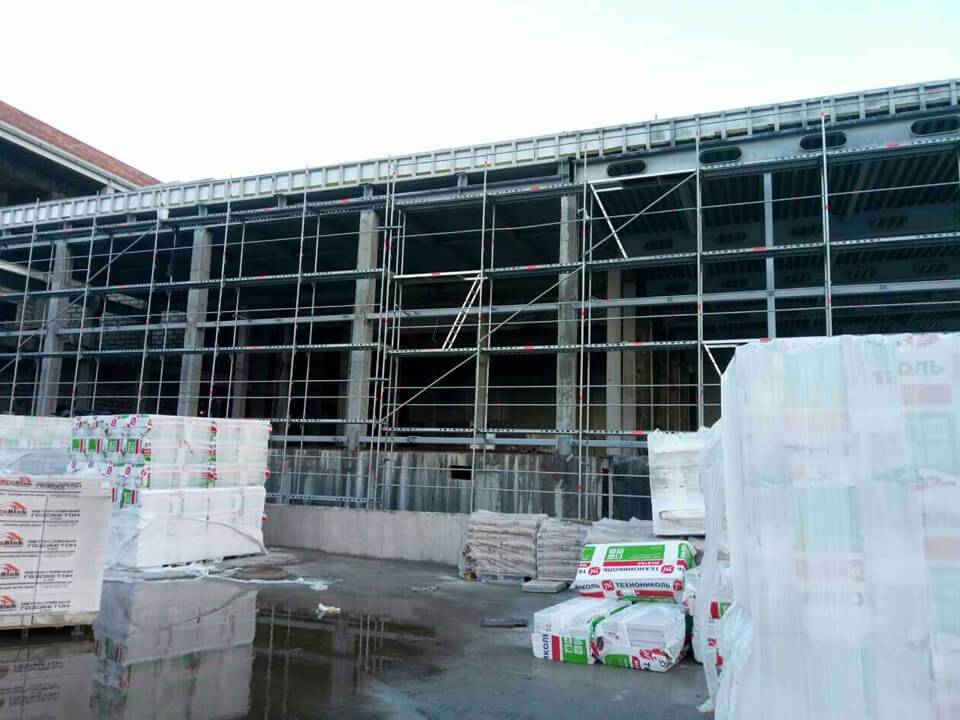

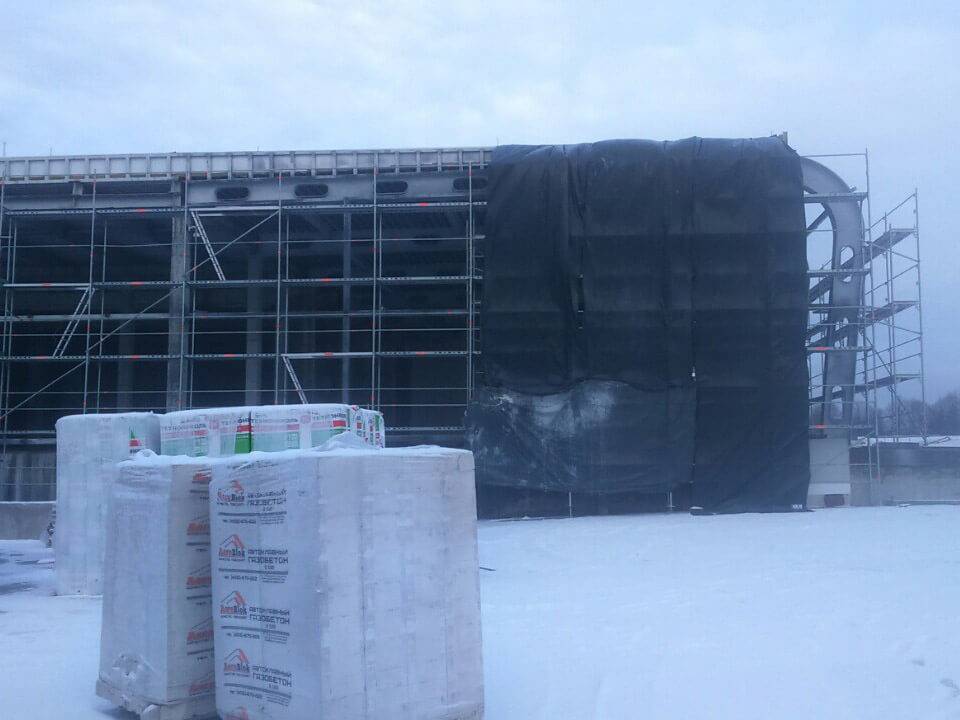

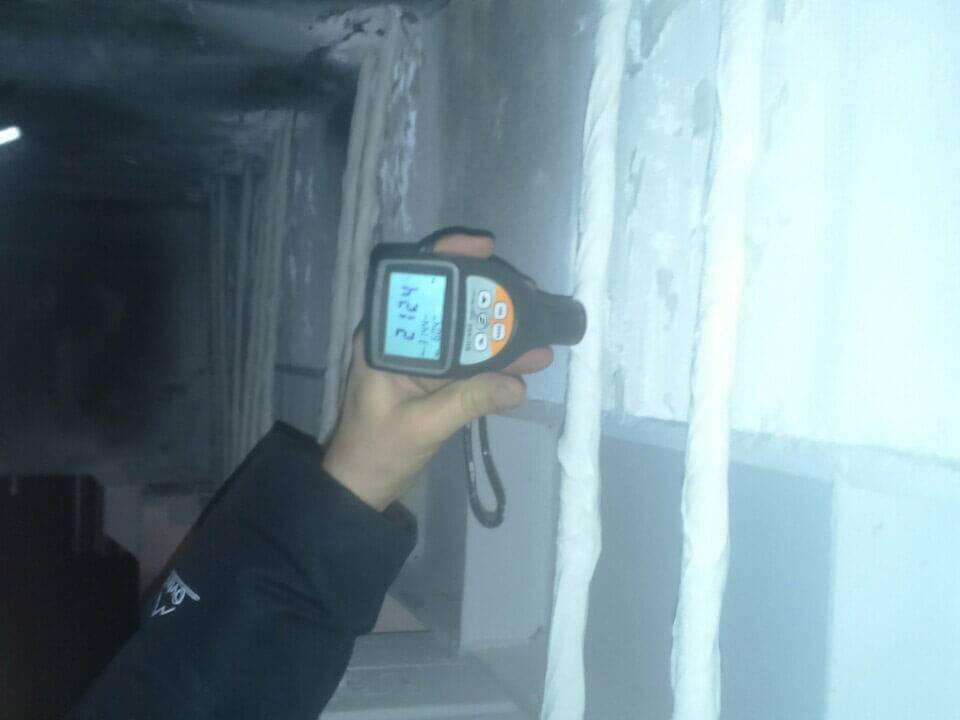

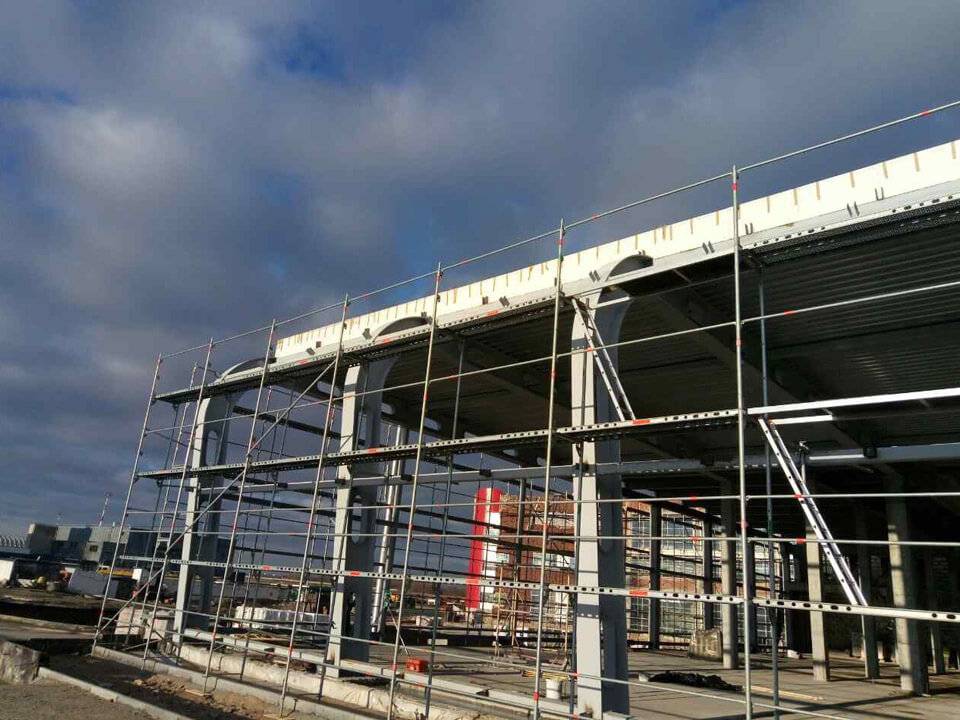

Фото обработанных конструкций

Проверка огнезащиты металлических конструкций Аэропорта «Храброво» Проверка огнезащиты металлических конструкций Аэропорта «Храброво»
Проверка огнезащиты металлических конструкций Аэропорта «Храброво» Проверка огнезащиты металлических конструкций Аэропорта «Храброво»
Проверка огнезащиты металлических конструкций Аэропорта «Храброво» Проверка огнезащиты металлических конструкций Аэропорта «Храброво»

Выводы по результатам испытаний

Качество огнезащитной обработки металлических конструкций (шпильки площадью 280,07 м2) на объекте: на объекте: «Реконструкция здания аэровокзала «Аэропорт «Храброво» по адресу: Калининградская область, Гурьевский район, поселок Храброво - удовлетворительное.
