Проверка качества огнезащитной обработки металлических конструкций Государственного исторического музея

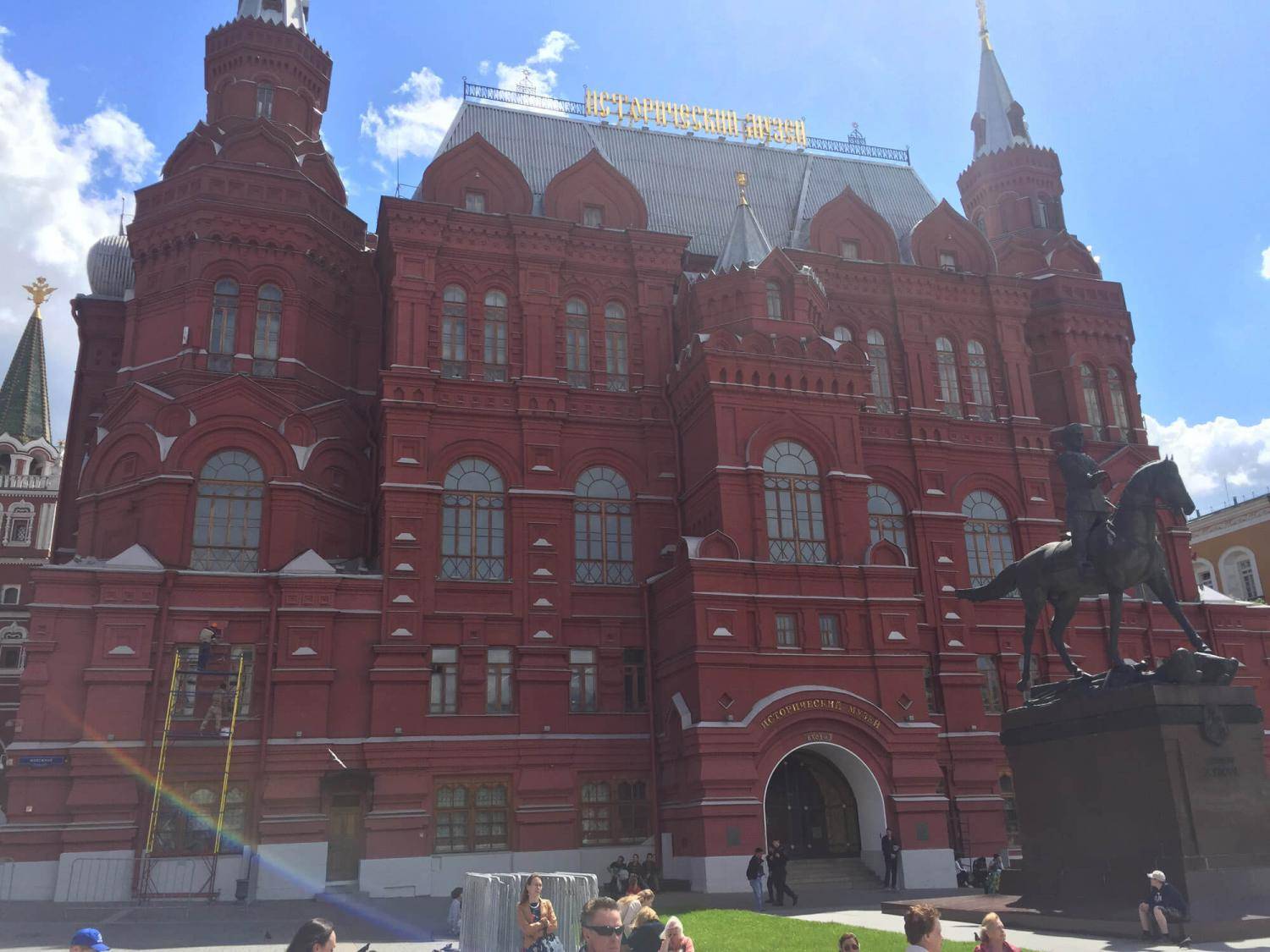

Государственный исторический музей

Испытательный центр АНО «РАЭСА» провёл оценку качества огнезащитной обработки металлических конструкций (площадью 1042 м2 (протокол № 931-2/МК) и 1546 м2 (протокол № 931-3/МК)) в Государственном историческом музее, находящемуся по адресу: г. Москва, Красная площадь д. 1.

Далее мы опубликуем выдержки из протокола № 931-2/МК от «03» июля 2017 г.

Дата взятия образцов: 28.06.2017 г.

Дата проведения испытаний: 28.06.2017 г.

Наименование и адрес испытательного центра

АНО «Региональное агентство экспертизы, сертификации и аудита»

Юридический адрес:101000, г. Москва, ул. Мясницкая, д. 22, стр. 1.
Фактический адрес:101000, г. Москва, ул. Мясницкая, д. 22, стр. 1.
Телефон:+7 (499) 390-97-00
Адрес сайта:www.raesa.ru
E-mail: 3909700@mail.ru

Наименование и адрес заказчика

ООО «ИНТЕРСТРОЙ»

ИНН / КПП7704306848 / 770401001
Юридический адрес:119121 Москва, Тружеников 1-й пер., д. 14, стр. 6.
Генеральный директорРезник М. Р.

Организация, проводившая огнезащитную обработку

ООО «ИНТЕРСТРОЙ»

ИНН / КПП7704306848 / 770401001
Юридический адрес:119121 Москва, Тружеников 1-й пер., д. 14, стр. 6.
Генеральный директорРезник М. Р.

Лицензия МЧС России № 77-Б/02744 от 17.09.2015 г. На право выполнение работ по огнезащите материалов, изделий и конструкций.

Описание метода и процедуры испытания

Выборочные измерения толщины огнезащитного покрытия (краски) металлических конструкций проводились толщиномером Константа К5 в доступных местах.

Проектное решение

Проект: Огнезащитная обработка металлических несущих конструкций. На объекте: Главное здание Федерального государственного бюджетного учреждения культуры «Государственный исторический музей», разработанный ООО «Строительная Компания Холдинг Славянский» от 16.09.2016 г.

Средства измерений

№ п/п Наименование средств измерений Пределы измерений Класс, точности погрешность Дата очередной поверки
1. Прибор измерения геометрических параметров многофункциональный Константа К5 от 0-120 мм погрешность:
от 0 до 1,5 мм ± (0,015h+0,001) мм;
от 1,5 до 3 мм ± (0,02h+0,001) мм;
от 0 до 7 мм ± (0,015h+0,001) мм;
от 7 до 10 мм ± (0,02h+0,005) мм;
от 0 до 60 мм ± (0,015h+0,3) мм;
от 60 до 120 мм ± 0,02h мм
14.11.2017 г.

Информация об огнезащитном составе:

1.№ сертификата:
срок действия сертификата
С-RU.АА92.В.00159
c 26.09.2016 г. до 25.09.2021 г.
2.Наименование (марка) огнезащитного средства:Эмаль огнезащитная полиакриловая для металлических конструкций марки «Тексотерм», изготовленная по ТУ 2313-003-83351197-2008, нанесенная в соответствии с технологической инструкцией № И-01-2016.
3.ИзготовительООО «Юг-Технология»
4.Адрес344091, РОССИЯ, Ростовская область, г. Ростов-на-Дону, ул. Каширская, д. № 9/53А, офис 315А
4.ОГРН1136194003770

Внешнее состояние конструкций, подвергнутых огнезащите

Внешнее состояние огнезащитного состава на металлических конструкциях: однородное, белого цвета. Трещин, отслоений не наблюдается. При осмотре конструкций установлено, что огнезащитное покрытие нанесено равномерно

Вывод: Внешнее состояние огнезащитного покрытия удовлетворительное.

Результаты испытаний

Проведенными выборочными измерениями толщины покрытия в доступных местах толщиномером установлено, что толщина огнезащитного покрытия на металлических конструкциях, составляет:

Металлические конструкции Проектная толщина сухого слоя, мм Фактическая толщина сухого слоя, мм
Рельса0,50,751-1,02
L 100х100,64
L 80х60,821,05-1,24
L 70х6
L 75х6
∅ 330,390,842-1,62
∅ 300,4
∅ 340,39
∅ 400,39
∅ 250,43
t -80,7
t -120,5
L 90х90,64
∅ 600,2
∅ 420,33
∅ 200,41
t -140,43
Рельса0,5
Двутавр0,64
L 160х70,35

Фото обработанных конструкций

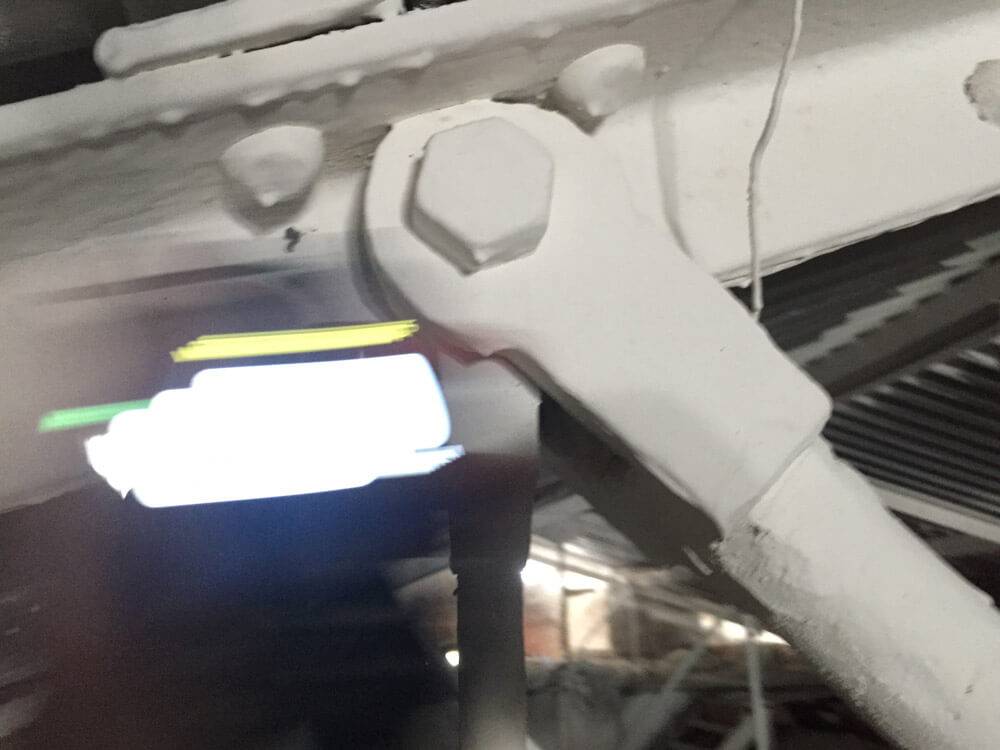

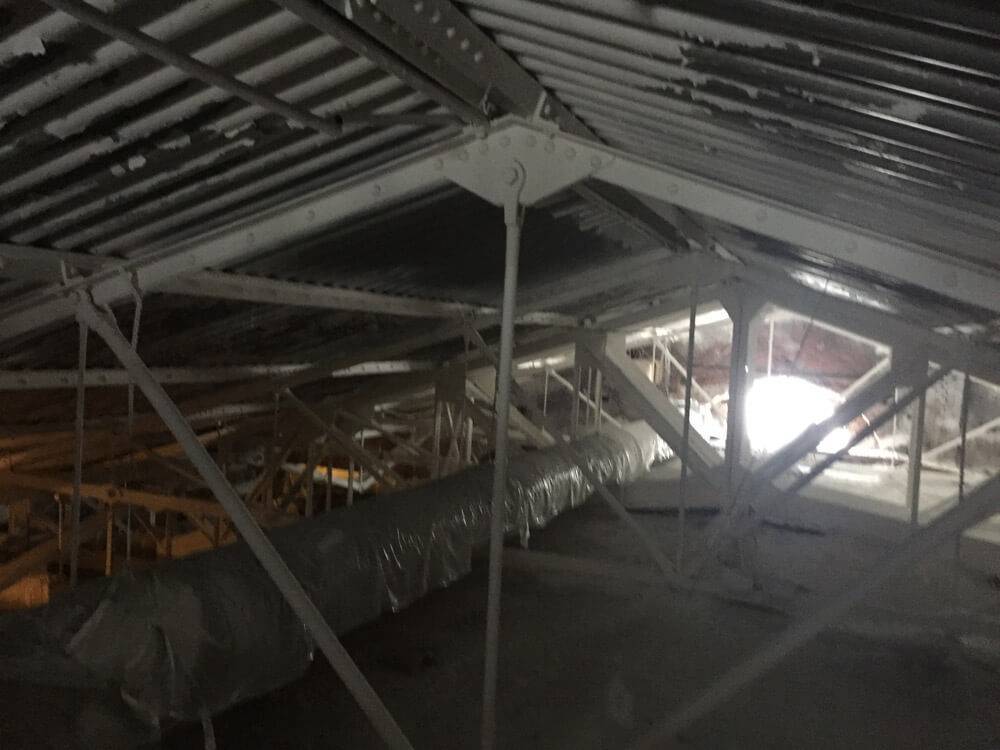

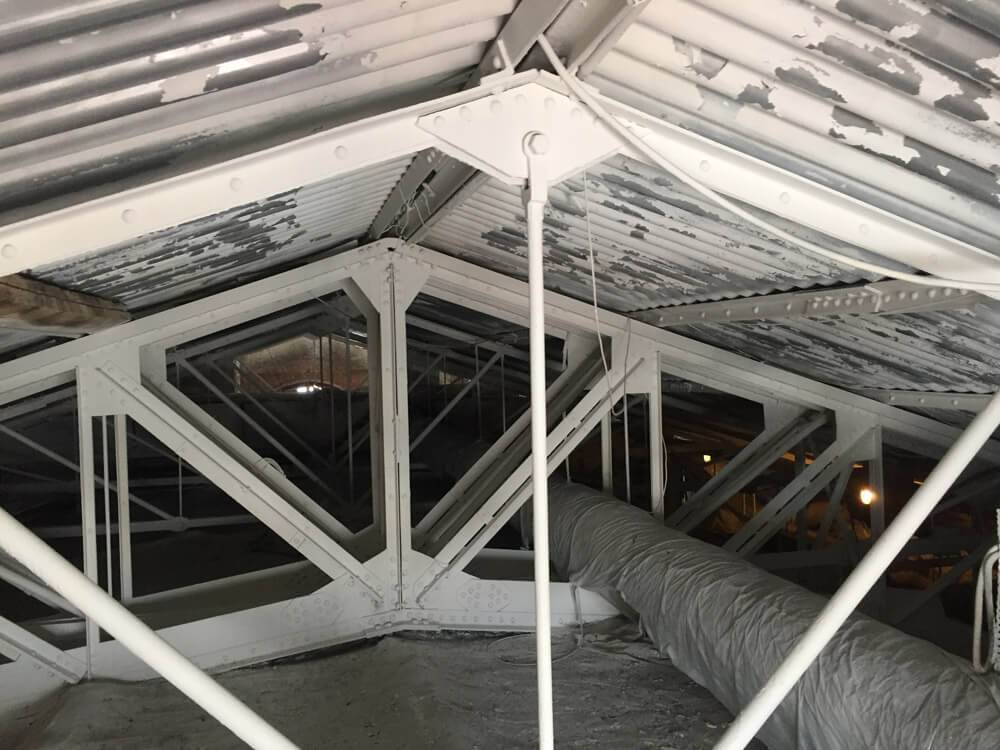

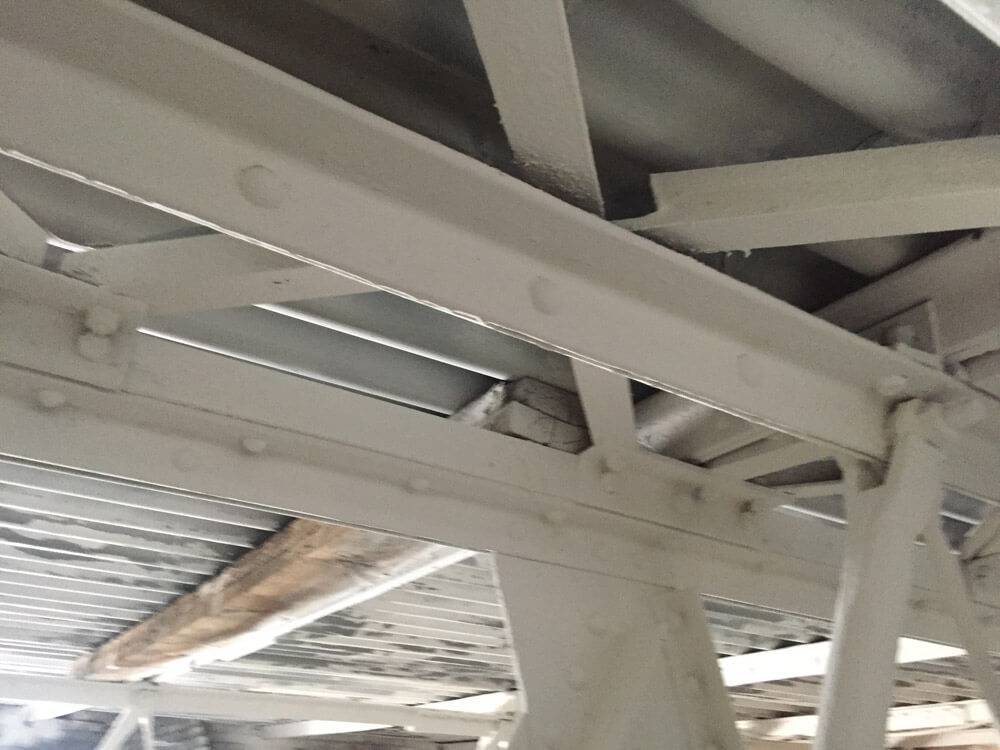

Фотография обработанной огнезащитным составом металлоконструкции №1 Фотография обработанной огнезащитным составом металлоконструкции №2

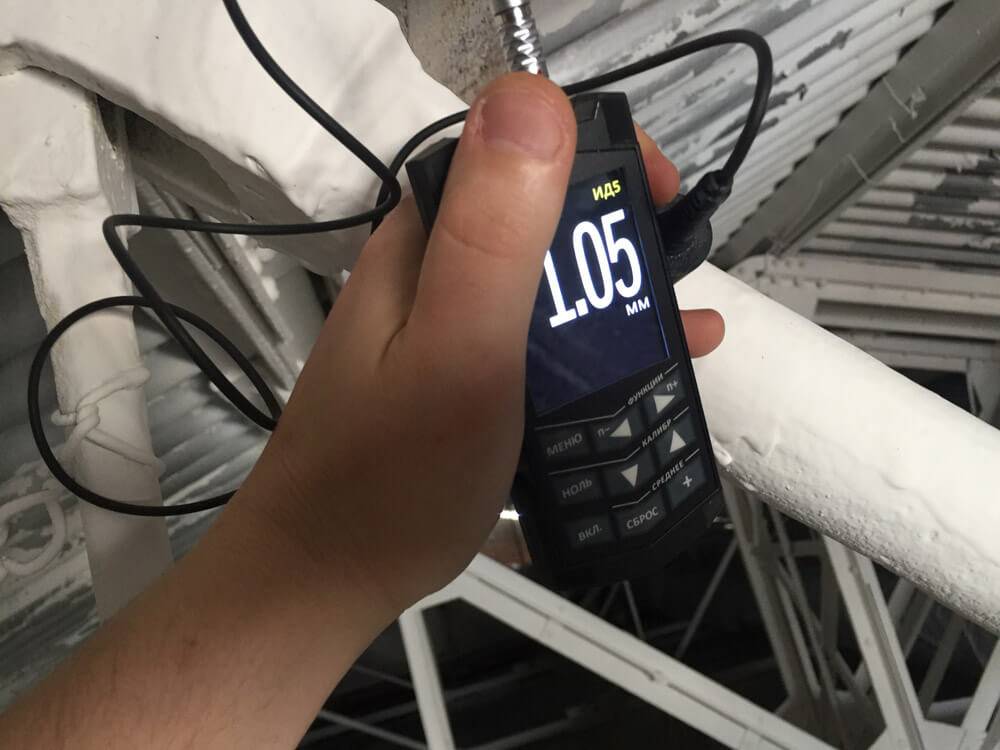

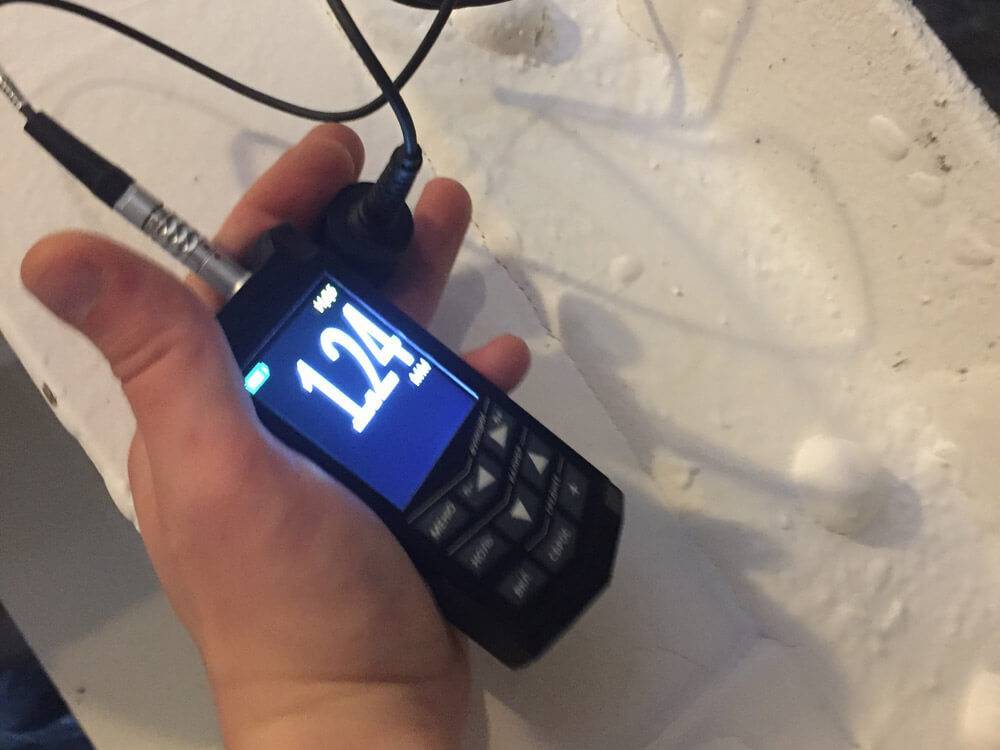

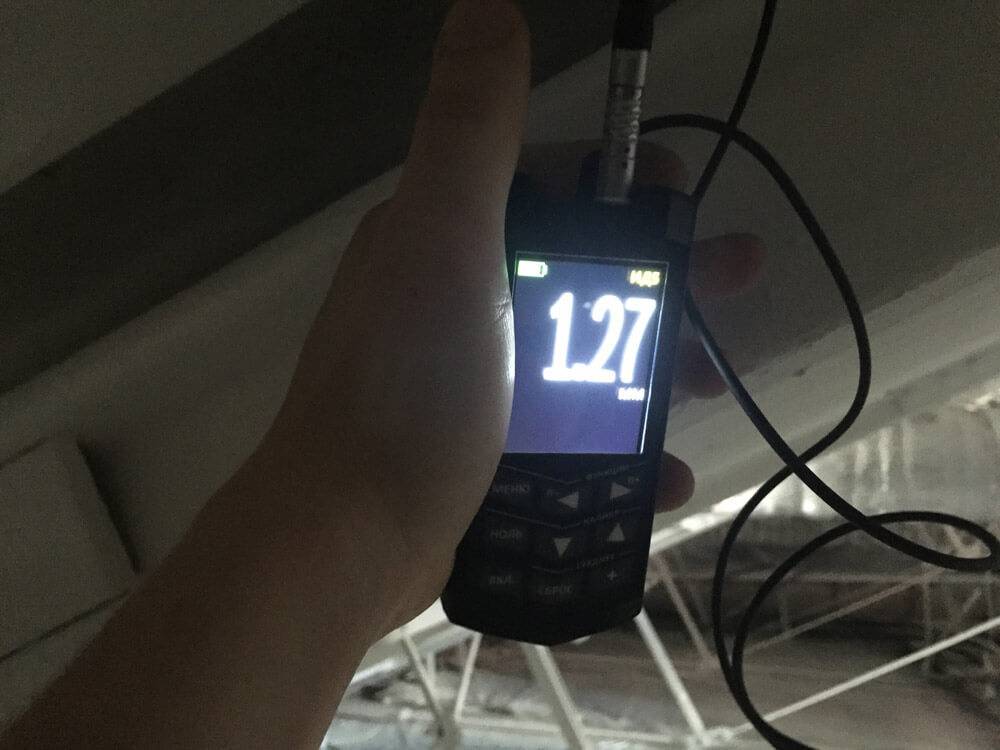

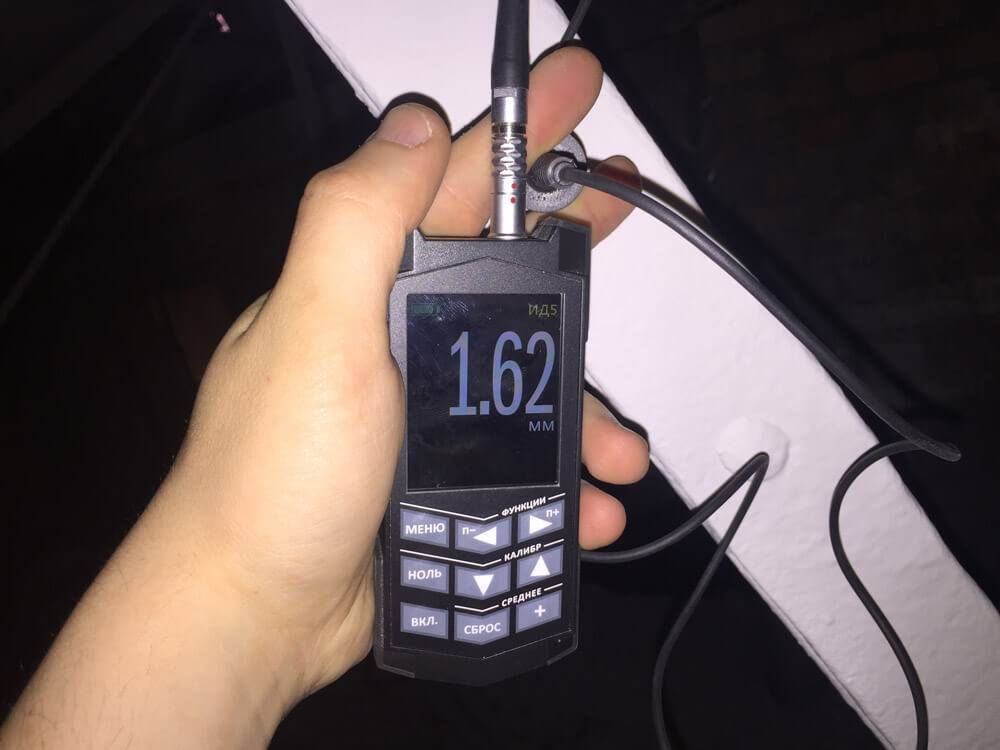

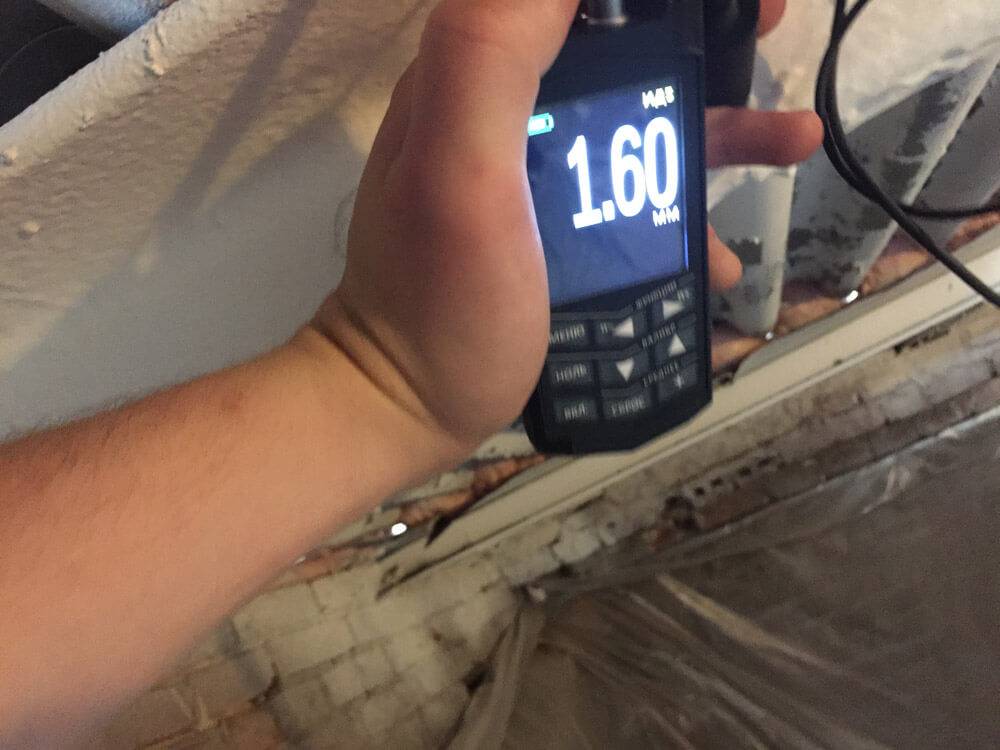

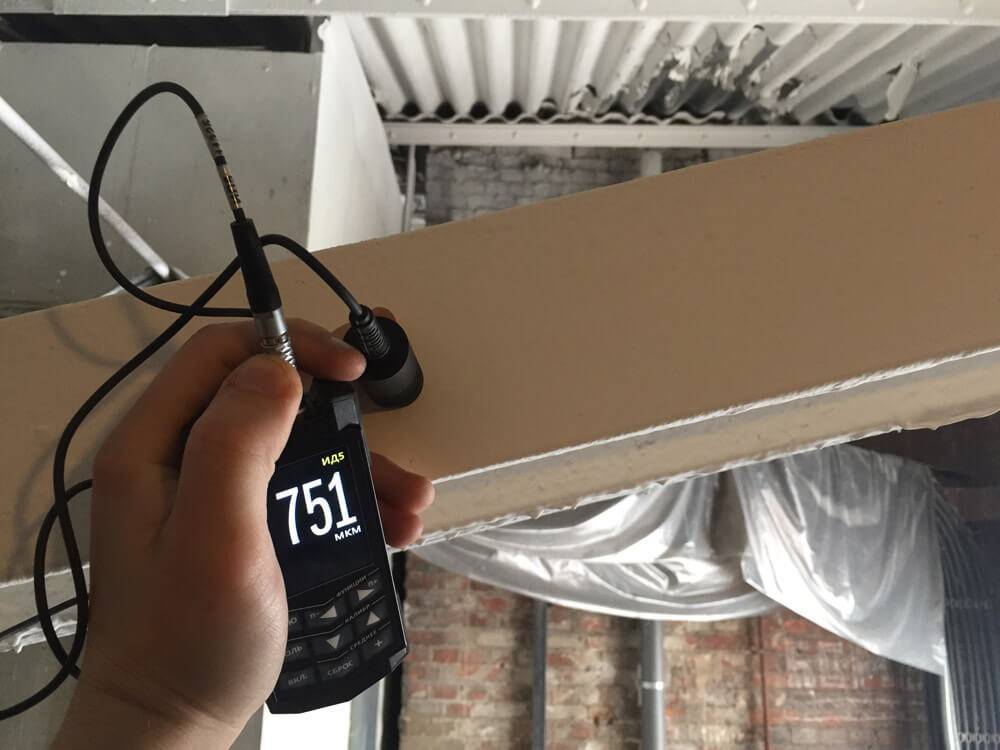

Фотография обработанной огнезащитным составом металлоконструкции №3 Измерение толщины огнезащитного покрытия металлоконструкции - фото №4
Фотография обработанной огнезащитным составом металлоконструкции №5 Измерение толщины огнезащитного покрытия металлоконструкции - фото №6

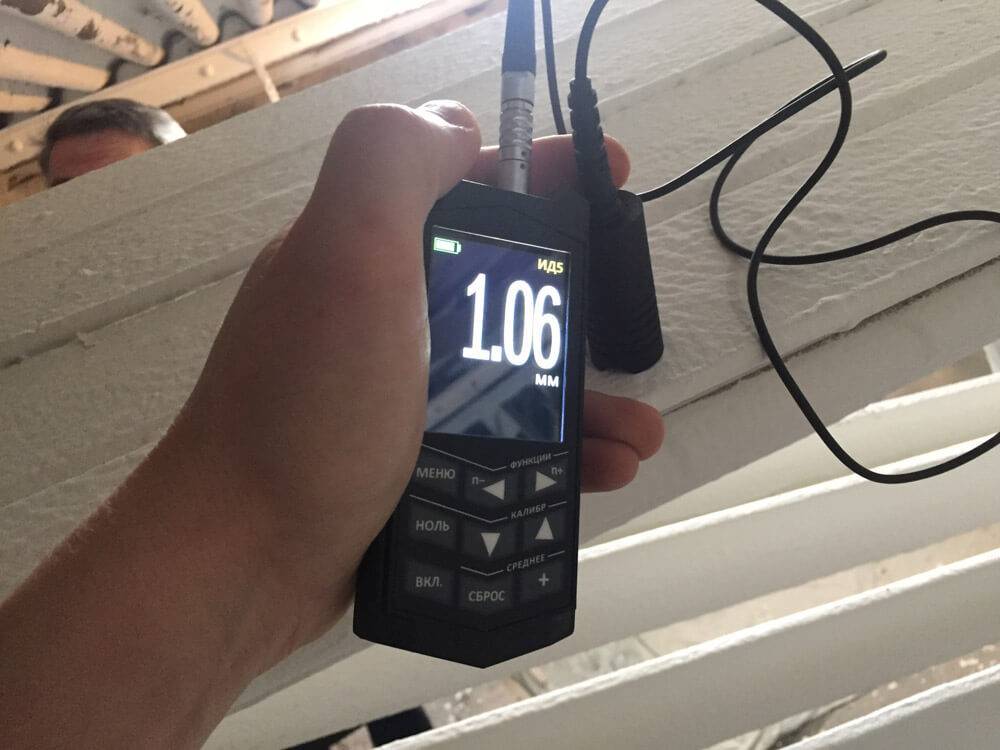

Измерение толщины огнезащитного покрытия металлоконструкции - фото №7 Измерение толщины огнезащитного покрытия металлоконструкции - фото №8

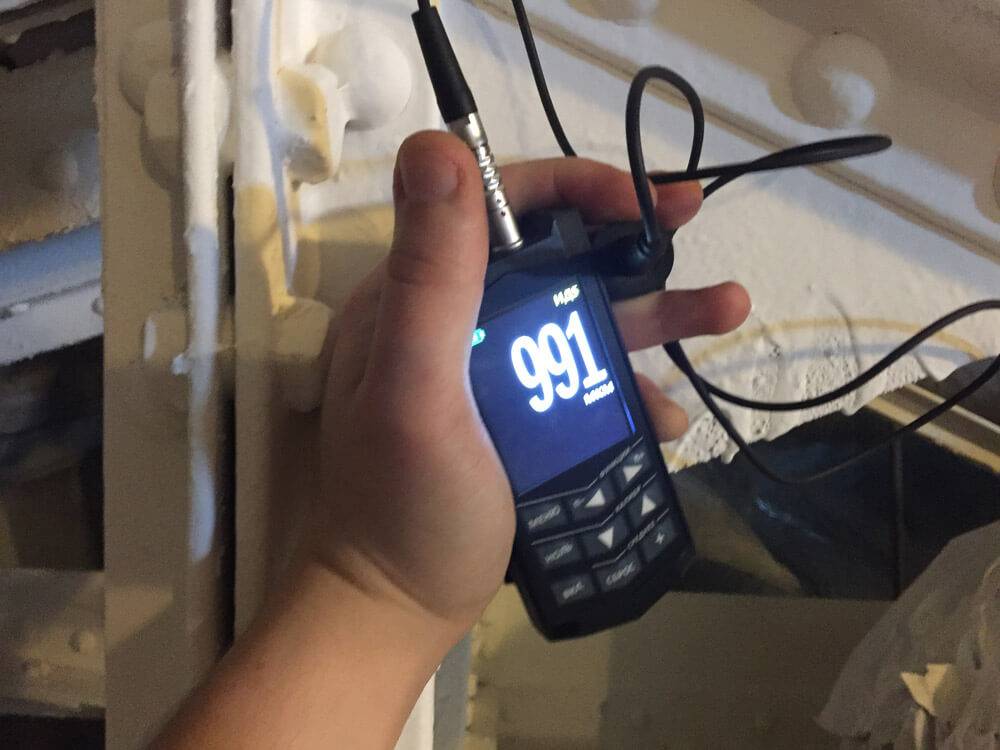

Измерение толщины огнезащитного покрытия металлоконструкции - фото №9 Измерение толщины огнезащитного покрытия металлоконструкции - фото №10
Измерение толщины огнезащитного покрытия металлоконструкции - фото №11 Измерение толщины огнезащитного покрытия металлоконструкции - фото №12
Измерение толщины огнезащитного покрытия металлоконструкции - фото №13 Измерение толщины огнезащитного покрытия металлоконструкции - фото №14

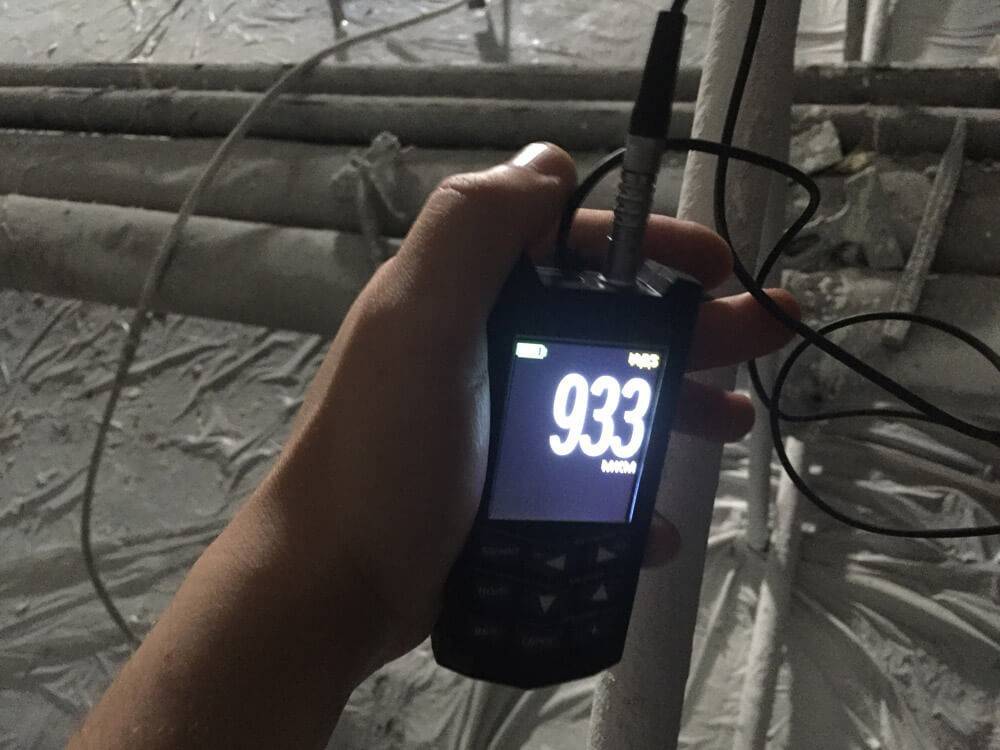

Измерение толщины огнезащитного покрытия металлоконструкции - фото №15 Измерение толщины огнезащитного покрытия металлоконструкции - фото №16

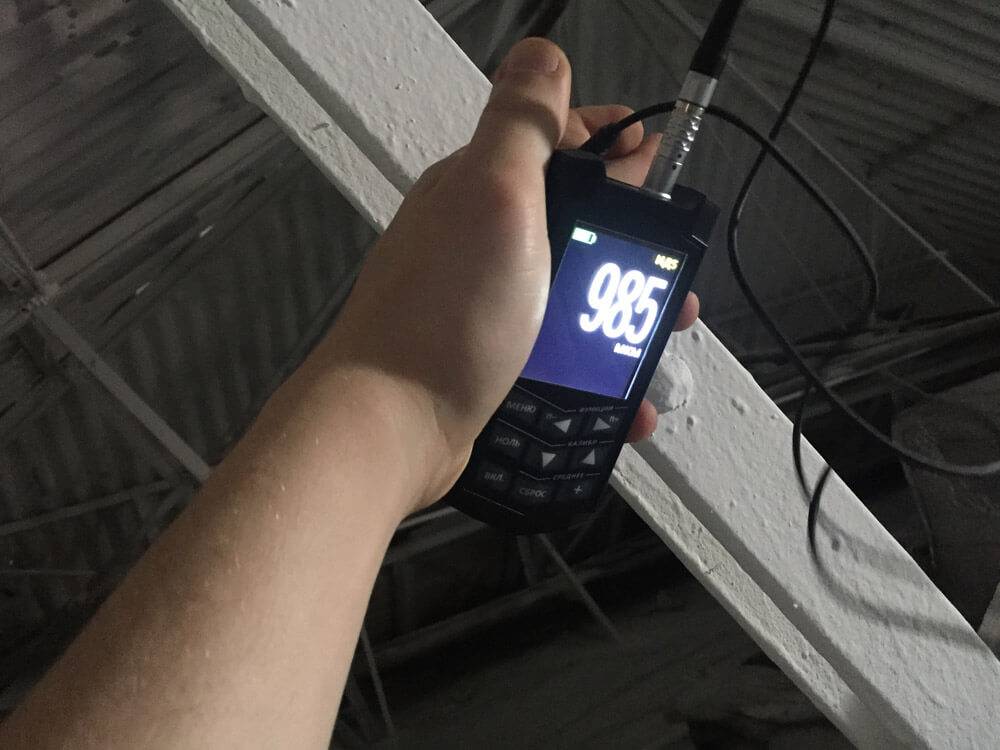

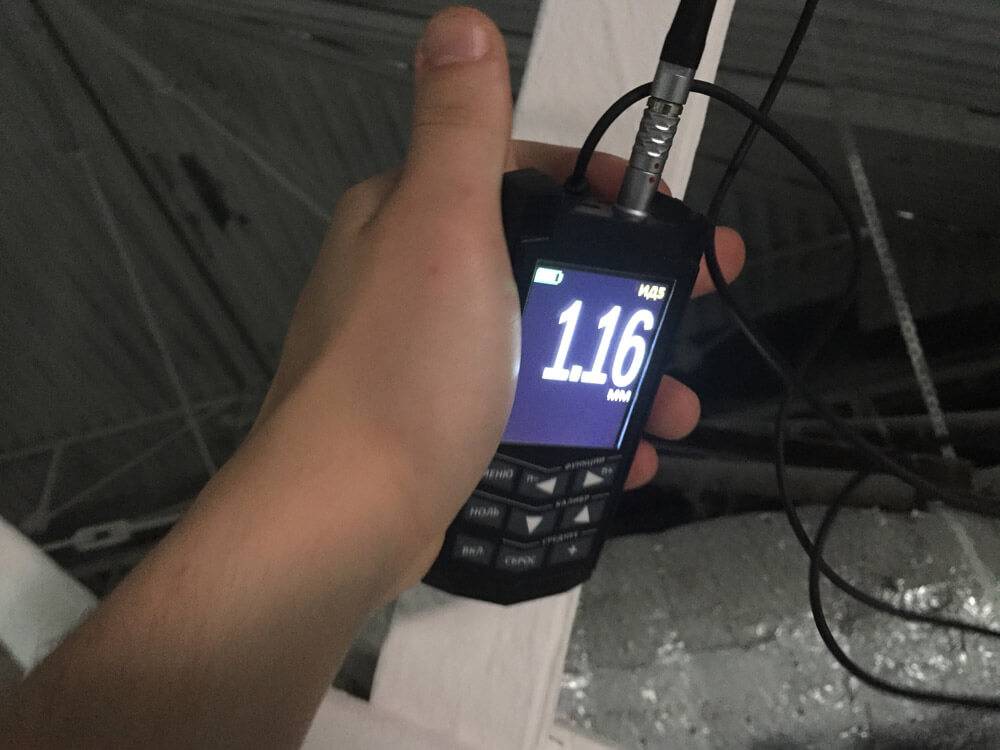

Измерение толщины огнезащитного покрытия металлоконструкции - фото №17 Измерение толщины огнезащитного покрытия металлоконструкции - фото №18

Выводы по результатам испытаний

Качество огнезащитной обработки металлических конструкций (площадью 1042 м2) расположенные по адресу: г. Москва, Красная площадь д. 1 – удовлетворительное, соответствует проектным данным..
