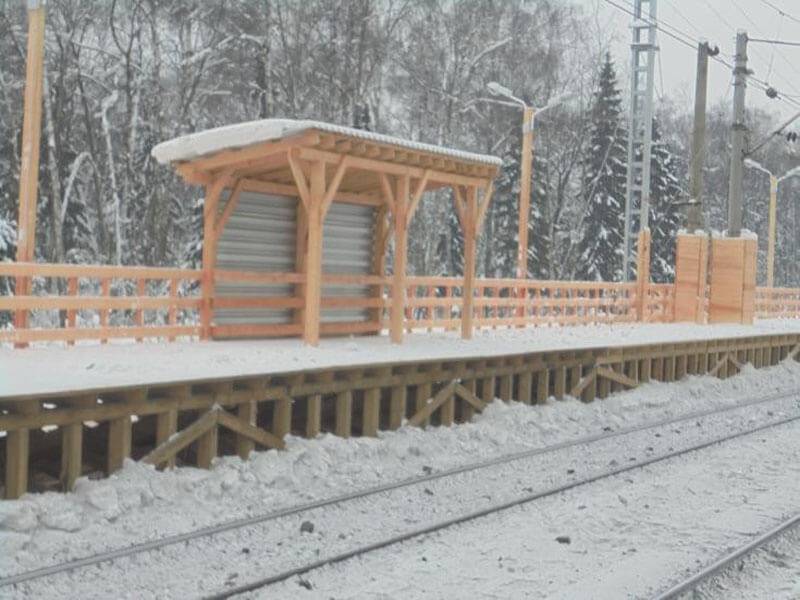

Сотрудники испытательного центра провели оценку качества огнезащитной обработки деревянных конструкций огнезащитной обработки деревянных конструкций (площадью 2 176 м2) 2-ух пассажирских платформ на ж/д ст. Малиновка (Рижское направление ж/д). Далее мы опубликуем выдержки из протокола №1060/ДК от «19» февраля 2017 г.

Наименование и адрес испытательного центра

АНО «Региональное агентство экспертизы, сертификации и аудита»

Юридический адрес:101000, г. Москва, ул. Мясницкая, д. 22, стр. 1.
Фактический адрес:101000, г. Москва, ул. Мясницкая, д. 22, стр. 1.
Телефон:+7 (499) 390-97-00
Адрес сайта:www.raesa.ru
E-mail: 3909700@mail.ru

Наименование и адрес заказчика

ООО «Новый проект»

ИНН / КПП7734385452 / 773401001
Юридический адрес:123060, г. Москва, ул. Маршала Рыбалко, д. 2, корп. 6, этаж 11, пом. I, ком 28.
Генеральный директорСтасюлевич Ф.И.

Организация, проводившая огнезащитную обработку

ООО «Новый проект»

ИНН / КПП7734385452 / 773401001
Юридический адрес:123060, г. Москва, ул. Маршала Рыбалко, д. 2, корп. 6, этаж 11, пом. I, ком 28.

Свидетельство о допуске к определенному виду или видам работ, которые оказывают влияние на безопасность объектов капитального строительства №3043.01-2016-77343854-С-249 от 04.08.2016 г. выдано Самореryлируемой организацией «Генеральный альянс строительных организаций».

Сводные данные проведения испытаний

Наименование Показатели при проведении испытаний
Основание для проведения работдоговор № 1060/2018 от 06.02.2018 г.
Тип защищаемых конструкцийдеревянные конструкции
Условия эксплуатациинеотапливаемое помещение
Дата взятия образцов:16.02.2018 г.
Дата проведения испытаний:19.02.2018 г.
Температура воздуха20°С
Относительная влажность воздуха65%

Описание метода и процедуры испытания

Испытания проводятся в соответствии с ГОСТ Р 53292-2009 «Огнезащитные составы и вещества для древесины и материалов на её основе. Общие требования. Методы испытаний п. 6.4 Метод контроля качества огнезащитной обработки»». Перед отбором образцов проводится осмотр обработанных огнезащитным составом материалов и конструкций с целью определения соответствия внешнего вида технической документации. Отбор образцов с деревянных конструкций производится в доступных для этого местах с различных типов конструкций.

Количество отобранных образцов составляет не менее 4-х с каждой 1000 м2. Из определенного внешним осмотром места взяты образцы длинной 50-60 мм, шириной 25-35 мм. и толщиной 1,5-2,5 мм. Взятые образцы упаковывались в бумажные конверты. Конверты заклеивались и маркировались, где указывалось место взятия образца.

Перед испытанием образцы в течение 24 часов выдерживались в помещении на ровной поверхности, при температуре 20°С и относительной влажности воздуха 65%, доводились до рекомендуемых размеров (допускается стачивание до нужной толщины, обрезка по краям до нужных размеров).

Испытания проводились при помощи малогабаритного прибора (ПМП-1) зав. №00330, в течение 40 секунд под воздействием пламени.

Обработка результатов

Поверхностная огнезащитная обработка образца считается некачественной, если наблюдается, хотя бы одно из следующих явлений:

  1. Самостоятельное горение образца после отключения газовой горелки (допускается наличие локального горения в зоне воздействия газовой горелки в течении 5-ти секунд после её отключения; сквозное прогорание образца, до образования отверстия; обугливание лицевой стороны образца на всей площади, ограниченной рамкой зажимного устройства.
  2. Наблюдается обугливание образца на всю глубину в зоне воздействия пламени газовой горелки при наличии признаков воспламенения образца.

Поверхностная огнезащитная обработка считается качественной при условии положительных результатов испытаний по всем отобранным образцам.

В случае получения отрицательных результатов по отдельным образцам (не более 2-х), нужно повторить испытание с удвоенным количеством образцов из мест, где был получен отрицательный результат. При получении положительного результата огнезащитная обработка считается качественной.

Сведения об использованном испытательном оборудовании

№ п/п Наименование средств измерений Заводской номер Примечание
1. Малогабаритный переносной прибор ПМП-1 00330 Защищен патентом РФ №2302625

Информация об огнезащитном составе:

1. № сертификата: срок действия С-RU.ПБ25.В.04471 с 26.04.2017 по 01.12.2021
2.Наименование (марка) огнезащитного средства:Биопирен (антипирен-антисептик) «Пирилакс» для древесины и материалов на ее основе, модификаций «Пирилакс-Терма», «Пирилакс», «Пирилакс-Люкс». ТУ 2499-027-24505934-05
3.Изготовитель:ООО «НПО «НОРТ»
4.Адрес426028, Удмуртская Республика, г. Ижевск, ул. Пойма, д. 57
4.ОГРН1021801158830
5.Телефон/факс+73412941900

Внешнее состояние конструкций, подвергнутых огнезащите

При осмотре конструкций установлено, что состояние огнезащищенных конструкций (отобранных образцов) удовлетворительное, покрытия не имеют сколы и другие дефекты. Внешнее состояние огнезащитной обработки деревянных конструкций соответствует требованиям технической документации.

Фото мест отбора образцов:

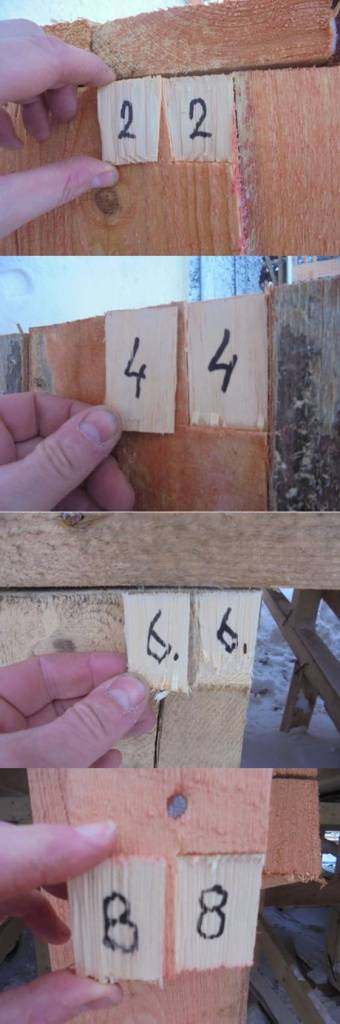

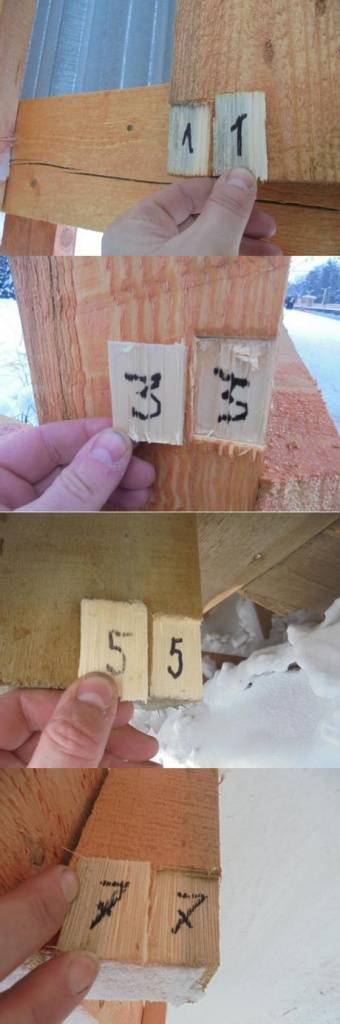

Места отбора образца деревянных конструкций №1, 3, 5, 7 ж/д платформы «Малиновка» Места отбора образца деревянных конструкций №2, 4, 6, 8 ж/д платформы «Малиновка»

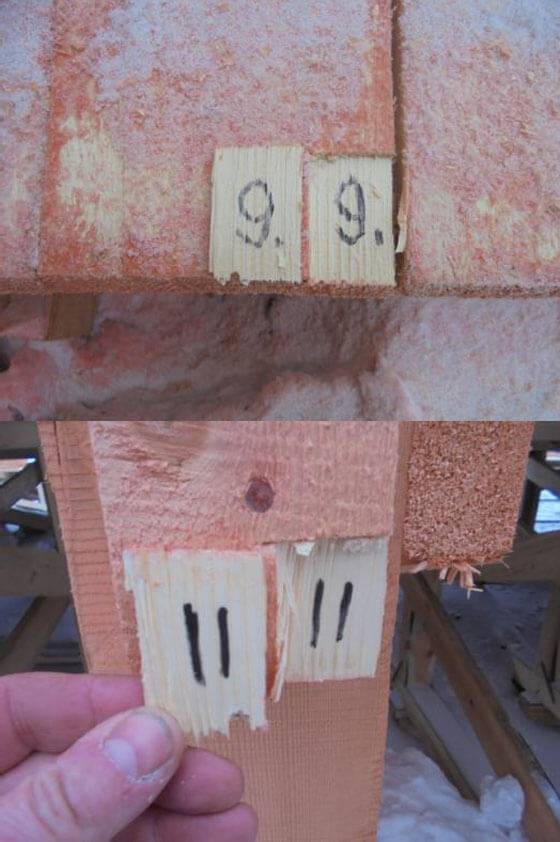

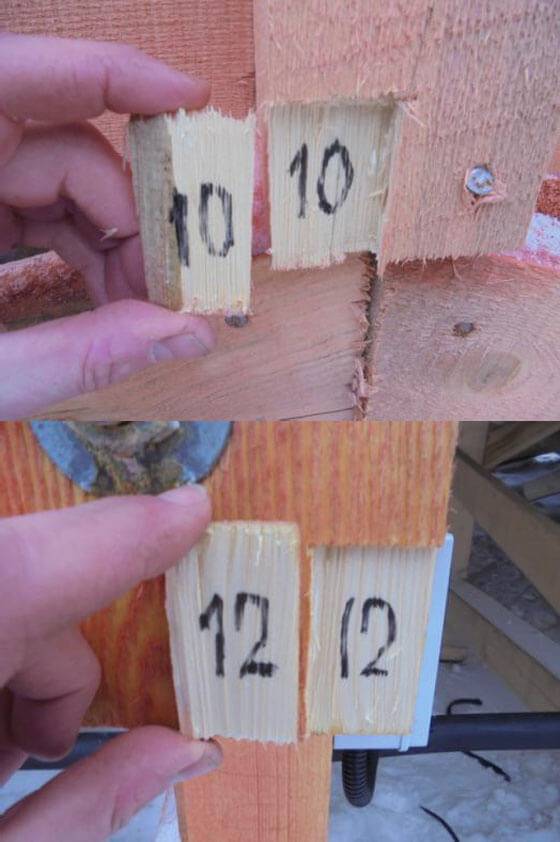

Места отбора образца деревянных конструкций №№9 и 11 ж/д платформы «Малиновка» Места отбора образца деревянных конструкций №№10 и 12 ж/д платформы «Малиновка»

Результаты испытаний

Образцы с деревянных конструкций (площадью 2 176 м2) 2-ух пассажирских платформ на ж/д ст. Малиновка (Рижское направление ж/д), прошли испытания с положительными результатами.

Фото образцов
до испытанийпосле испытаний

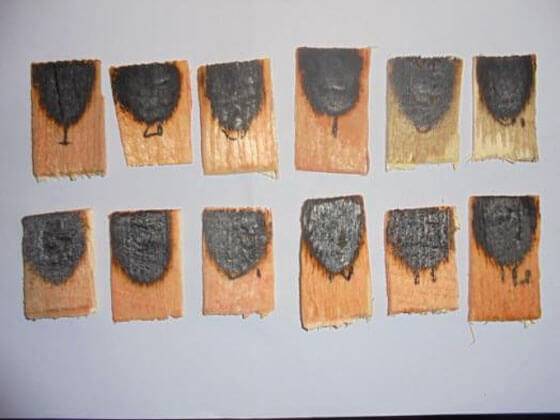

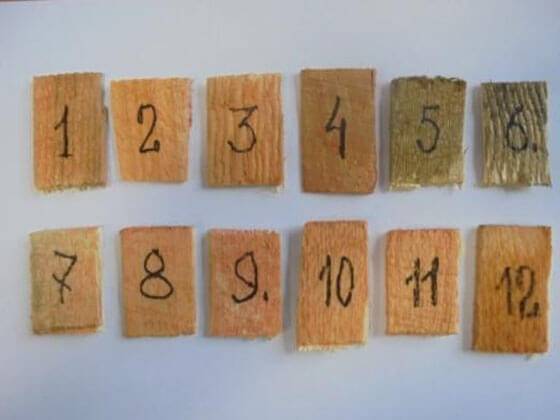

Образцы деревянных конструкций ж/д платформы «Малиновка» - до испытанийОбразцы деревянных конструкций ж/д платформы «Малиновка» - после испытаний

Выводы и результаты испытаний образцов

Все 12 образцов деревянных конструкций имеют следующее состояние: обугливание, сквозного прогорания не наблюдается, самостоятельного горения нет.

Качество огнезащитной обработки деревянных конструкций (площадью 2 176 м2) 2-ух пассажирских платформ на ж/д ст. Малиновка (Рижское направление ж/д), соответствует требованиям норм и правил..
