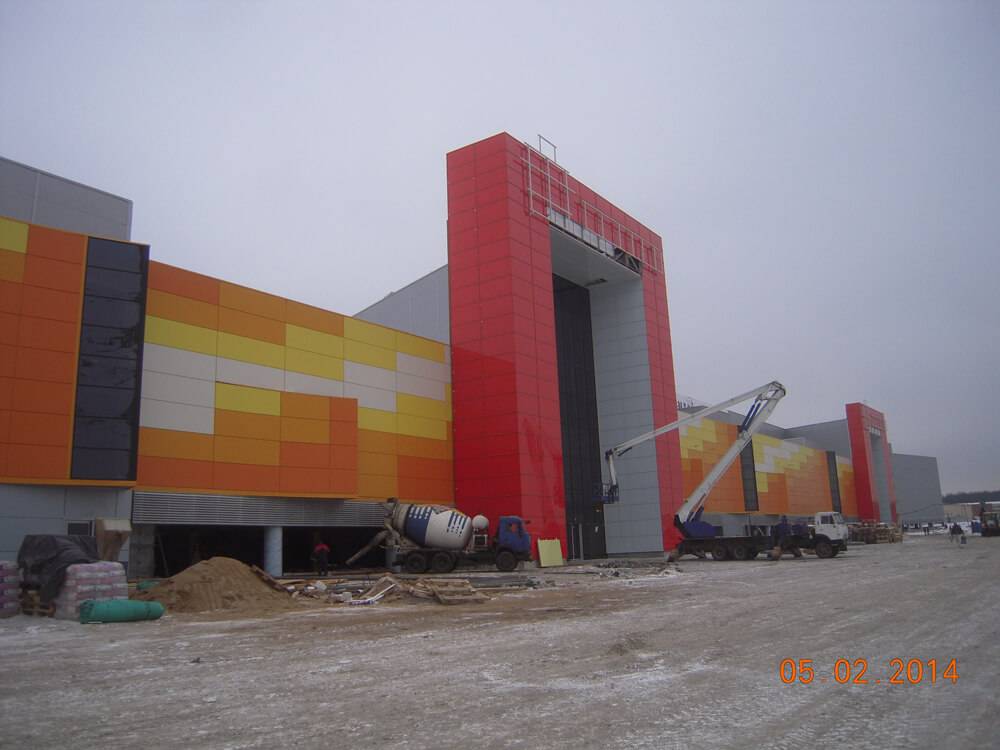

Протокол проверки системы дымоудаления и подпора воздуха в здании ТРЦ «Весна»

Испытательная пожарная лаборатория АНО «РАЭСА» провела проверку системы дымоудаления и подпора воздуха в здании «Многофункциональный торговый комплекс с гипермаркетом», расположенном по адресу: Московская область, Мытищинский район, вблизи пос. Вешки.

Описание метода и процедуры испытания

Испытания проведены в соответствии с требованиями ГОСТ Р «Клапаны противопожарные вентиляционных систем. Метод испытаний на огнстойкость».

В процессе испытаний инициирование действия систем вытяжной противодымной вентиляции осуществлялось в автоматическом режиме управления от линейных и ручных пожарных извещателей, а также при срабатывании системы спринклерной АУПТ.

Открытие дымовых люков системы вытяжной противодымной вентиляции производилось на всей площади пожарных отсеков.

В ходе испытаний проверялось время поступления сигнала от АПС на приборы управления и инерционность до полного открытия люков.

Параметры воздушной среды в дни проведения аэродинамических испытаний:

Температура воздуха, оС:

  • наружная – -1.0;
  • внутренняя – 10.0.

Направление ветра – юго-восток.

Скорость ветра, м/с:

  • с наветренной стороны здания - 3;
  • с заветренной стороны здания – 2.5.

Проектное решение

Проектом предусмотрена установка 60 люков дымоудаления размером 120х120.

Перечень оборудования системы дымоудаления предусмотренного проектом

  1. Вентилятор дымоудаления  ВР-80-70-12.5ДУ-6 (45кВт) – 6 шт.
  2. Вентилятор дымоудаления  ВР-80-70-9ДУ (30кВт) – 3 шт.
  3. Вентилятор дымоудаления  ВКРН-БФ 8ДУ-4 (22кВт) – 3 шт.
  4. Вентилятор дымоудаления  ВКРН-АФ 9ДУ-4 (30кВт) – 4 шт.
  5. Вентилятор дымоудаления  ВКРН-АФ 11.2ДУ-6 (30кВт) – 2 шт.
  6. Вентилятор дымоудаления  ВР-80-70-8ДУ-6 (7.5кВт) – 4 шт.
  7. Вентилятор дымоудаления  ВР-80-70-9ДУ-6 (15кВт) – 12 шт.
  8. Вентилятор дымоудаления  ВКРН-АФ 6.3ДУ-4 (5.5кВт) – 2 шт.
  9. Вентилятор дымоудаления  ВР-80-70-11.2ДУ-8 (11кВт) – 1 шт.
  10. Вентилятор дымоудаления  ВКРН-АФ 12.5ДУ-8 (18.5кВт) – 9 шт.
  11. Вентилятор дымоудаления  ВКРН-БФ 9ДУ-6 (11кВт) – 1 шт.
  12. Вентилятор дымоудаления  ВКРН-АФ 8ДУ-4 (15кВт) – 1 шт.
  13. Вентилятор дымоудаления  ВКРН-АФ 12.5ДУ-6 (45кВт) – 1 шт.
  14. Вентилятор дымоудаления  ВР-80-70-7.5ДУ-0.2 (7.5кВт) – 1 шт.
  15. Вентилятор дымоудаления  ВКРН-АФ 7,1ДУ-4 (11кВт) – 1 шт.
  16. Вентилятор дымоудаления  ВКРН-БФ 6.3ДУ-4 (7.5кВт) – 1 шт.
  17. Вентилятор подпора воздуха  ВР-80-70-5х6-4 (3кВт) – 1 шт.
  18. Вентилятор подпора воздуха  ВР-80-70-5-4 (2.2кВт) – 2 шт.
  19. Вентилятор подпора воздуха  ВР-80-70-2х8-2 (0.75кВт) – 1 шт.
  20. Вентилятор подпора воздуха  ВО 25-188-11.2-01 (7.5кВт) – 17 шт.
  21. Вентилятор подпора воздуха  ВО 30-160-10-38гр-4 (30кВт) – 2 шт.
  22. Вентилятор подпора воздуха  ВО 30-160-9-38гр-4 (18.5кВт) – 2 шт.
  23. Вентилятор подпора воздуха  ВО 30-160-8-38гр-4 (11.2кВт) – 1 шт.
  24. Вентилятор подпора воздуха  ВР-80-70-8-6-0,95 (4кВт) – 5 шт.
  25. Вентилятор подпора воздуха  ВО 30-160-7.1-38гр-4 (5.5кВт) – 3 шт.
  26. Противопожарный клапан КПУ-1Н-0-Н-800х400 – 2 шт.
  27. Противопожарный клапан КПУ-2Н-0-Н-2400х500 – 6 шт.
  28. Противопожарный клапан КПУ-1Н-0-Н-1400х400 – 1 шт.
  29. Противопожарный клапан КПУ-1Н-0-Н-1400х500 – 6 шт.
  30. Противопожарный клапан КПУ-1Н-0-Н-1400х600 – 3 шт.
  31. Противопожарный клапан КПУ-1Н-0-Н-1600х500 – 13 шт.
  32. Противопожарный клапан КПУ-1Н-0-Н-1200х500 – 23 шт.
  33. Противопожарный клапан КПУ-1Н-0-Н-1200х400 – 5 шт.
  34. Противопожарный клапан КПУ-1Н-0-Н-1000х400 – 2 шт.
  35. Противопожарный клапан КПУ-1Н-0-Н-600х500 – 57 шт.
  36. Противопожарный клапан КПУ-1Н-0-Н-700х500 – 2 шт.

Перечень фактически смонтированного оборудования системы дымоудаления

  1. Вентилятор дымоудаления ВР-80-70-12.5ДУ-6 (45кВт) – 6 шт.
  2. Вентилятор дымоудаления ВР-80-70-9ДУ (30кВт) – 3 шт.
  3. Вентилятор дымоудаления ВКРН-БФ 8ДУ-4 (22кВт) – 3 шт.
  4. Вентилятор дымоудаления ВКРН-АФ 9ДУ-4 (30кВт) – 4 шт.
  5. Вентилятор дымоудаления ВКРН-АФ 11.2ДУ-6 (30кВт) – 2 шт.
  6. Вентилятор дымоудаления ВР-80-70-8ДУ-6 (7.5кВт) – 4 шт.
  7. Вентилятор дымоудаления ВР-80-70-9ДУ-6 (15кВт) – 12 шт.
  8. Вентилятор дымоудаления ВКРН-АФ 6.3ДУ-4 (5.5кВт) – 2 шт.
  9. Вентилятор дымоудаления ВР-80-70-11.2ДУ-8 (11кВт) – 1 шт.
  10. Вентилятор дымоудаления ВКРН-АФ 12.5ДУ-8 (18.5кВт) – 9 шт.
  11. Вентилятор дымоудаления ВКРН-БФ 9ДУ-6 (11кВт) – 1 шт.
  12. Вентилятор дымоудаления ВКРН-АФ 8ДУ-4 (15кВт) – 1 шт.
  13. Вентилятор дымоудаления ВКРН-АФ 12.5ДУ-6 (45кВт) – 1 шт.
  14. Вентилятор дымоудаления ВР-80-70-7.5ДУ-0.2 (7.5кВт) – 1 шт.
  15. Вентилятор дымоудаления ВКРН-АФ 7,1ДУ-4 (11кВт) – 1 шт.
  16. Вентилятор дымоудаления ВКРН-БФ 6.3ДУ-4 (7.5кВт) – 1 шт.
  17. Вентилятор подпора воздуха ВР-80-70-5х6-4 (3кВт) – 1 шт.
  18. Вентилятор подпора воздуха ВР-80-70-5-4 (2.2кВт) – 2 шт.
  19. Вентилятор подпора воздуха ВР-80-70-2х8-2 (0.75кВт) – 1 шт.
  20. Вентилятор подпора воздуха ВО 25-188-11.2-01 (7.5кВт) – 17 шт.
  21. Вентилятор подпора воздуха ВО 30-160-10-38гр-4 (30кВт) – 2 шт.
  22. Вентилятор подпора воздуха ВО 30-160-9-38гр-4 (18.5кВт) – 2 шт.
  23. Вентилятор подпора воздуха ВО 30-160-8-38гр-4 (11.2кВт) – 1 шт.
  24. Вентилятор подпора воздуха ВР-80-70-8-6-0,95 (4кВт) – 5 шт.
  25. Вентилятор подпора воздуха ВО 30-160-7.1-38гр-4 (5.5кВт) – 3 шт.
  26. Противопожарный клапан КПУ-1Н-0-Н-800х400 – 2 шт.
  27. Противопожарный клапан КПУ-2Н-0-Н-2400х500 – 6 шт.
  28. Противопожарный клапан КПУ-1Н-0-Н-1400х400 – 1 шт.
  29. Противопожарный клапан КПУ-1Н-0-Н-1400х500 – 6 шт.
  30. Противопожарный клапан КПУ-1Н-0-Н-1400х600 – 3 шт.
  31. Противопожарный клапан КПУ-1Н-0-Н-1600х500 – 13 шт.
  32. Противопожарный клапан КПУ-1Н-0-Н-1200х500 – 23 шт.
  33. Противопожарный клапан КПУ-1Н-0-Н-1200х400 – 5 шт.
  34. Противопожарный клапан КПУ-1Н-0-Н-1000х400 – 2 шт.
  35. Противопожарный клапан КПУ-1Н-0-Н-600х500 – 57 шт.
  36. Противопожарный клапан КПУ-1Н-0-Н-700х500 – 2 шт.

№ сертификата на оборудование: Сертификаты на оборудование имеются.

Оценка работоспособности

Размещение и конструктивные элементы систем дымоудаления и подпора воздуха выполнены в соответствии с разработанной проектной документацией.

Выводы по результатам испытаний

Системы противодымной вентиляции ВД и ПД смонтированные в здании «Многофункциональный торговый комплекс с гипермаркетом», расположенном по адресу: Московская область, Мытищинский район, вблизи пос. Вешки выполнены в соответствии с требованиями проектной документации, находятся в рабочем состоянии.

Таблица 1

№ п/п Проектное обозначение Тип Функциональное назначение Расход по проекту, м³/ч-1 Фактический расход, м³/ч-1 Невязка, %
1ВД-1.1Вытяжная, механич., автономн.Удаление продуктов горения 1ПО; 1,9,10,11ДЗ 70000
2ВД-1.2Вытяжная, механич., автономн.Удаление продуктов горения 1ПО; 12ДЗ 70000
3ВД-1.3Вытяжная, механич., автономн.Удаление продуктов горения 1ПО; 2,8,13ДЗ 70000
4ВД-1.4Вытяжная, механич., автономн.Удаление продуктов горения 1ПО; 3,7ДЗ70000
5ВД-1.5Вытяжная, механич., автономн.Удаление продуктов горения 1ПО; 4ДЗ70000
6ВД-1.6Вытяжная, механич., автономн.Удаление продуктов горения 1ПО; 5ДЗ70000
7ВД-2.1Вытяжная, механич., автономн.Удаление продуктов горения 1ПО, 6ДЗ 7ПО; 9,(10.1)ДЗ41670
8ВД-2.2Вытяжная, механич., автономн.Удаление продуктов горения 2ПО; 1,2,3 ДЗ 41985
9ВД-2.3.1Вытяжная, механич., автономн.Удаление продуктов горения 3ПО; 1,2,3,4 ДЗ44000
10ВД-2.3.2Вытяжная, механич., автономн.Удаление продуктов горения 3ПО; 1,2,3,4 ДЗ44000
11ВД-2.4Вытяжная, механич., автономн.Удаление продуктов горения 4ПО; 6ДЗ 20870
12ВД-2.5.1Вытяжная, механич., автономн.Удаление продуктов горения 3ПО; 1,2,3,4 ДЗ44000
13ВД-2.5.2Вытяжная, механич., автономн.Удаление продуктов горения 3ПО; 1,2,3,4 ДЗ44000
14ВД-2.6Вытяжная, механич., автономн.Удаление продуктов горения Антресоль 9-15/П-Н20870
15ВД-2.7Вытяжная, механич., автономн.Удаление продуктов горения 3ПО; 1,2,3,4 ДЗ41985
16ВД-2.8Вытяжная, механич., автономн.Удаление продуктов горения 4ПО; 5,6ДЗ 7ПО; 8ДЗ23500
17ВД-2.9Вытяжная, механич., автономн.Удаление продуктов горения 4ПО; 4,5,6ДЗ32460
18ВД-2.10Вытяжная, механич., автономн.Удаление продуктов горения 8ПО; 8ДЗ56880
19ВД-2.11Вытяжная, механич., автономн.Удаление продуктов горения 4ПО; 1,2,3ДЗ32460
20ВД-2.12Вытяжная, механич., автономн.Удаление продуктов горения 8ПО; 7ДЗ56880
21ВД-2.13Вытяжная, механич., автономн.Удаление продуктов горения 4ПО; 1,2,3ДЗ32460
22ВД-2.14Вытяжная, механич., автономн.Удаление продуктов горения Антресоль 9-15/П-Н20870
23ВД-2.15Вытяжная, механич., автономн.Удаление продуктов горения 4ПО; 1,2,3,4,5ДЗ32460
24ВД-2.16Вытяжная, механич., автономн.Удаление продуктов горения 8ПО; 1,2,3,4,5,6,7,8,9ДЗ 16540
25ВД-2.17Вытяжная, механич., автономн.Удаление продуктов горения 5ПО; 2,3,4,5ДЗ32460
26ВД-2.18Вытяжная, механич., автономн.Удаление продуктов горения 5ПО; 1,2,3,4,5ДЗ32460
27ВД-2.19Вытяжная, механич., автономн.Удаление продуктов горения 5ПО; 1ДЗ32460
28ВД-2.20Вытяжная, механич., автономн.Удаление продуктов горения 5ПО; 1,2,3,4,5ДЗ41985
29ВД-2.21Вытяжная, механич., автономн.Удаление продуктов горения 6ПО; 1,2,3ДЗ32460
30ВД-2.22Вытяжная, механич., автономн.Удаление продуктов горения 6ПО; 3ДЗ32460
31ВД-2.23Вытяжная, механич., автономн.Удаление продуктов горения 6ПО; 1,2ДЗ32460
32ВД-2.24Вытяжная, механич., автономн.Удаление продуктов горения 6ПО; 1,2,3ДЗ32460
33ВД-2.25Вытяжная, механич., автономн.Удаление продуктов горения 7ПО; 1,2,(3.1),(3.2),4,5,6, (7.1),(7.2),8,9,(10.1), (10.2)ДЗ41985
34ВД-2.26Вытяжная, механич., автономн.Удаление продуктов горения 7ПО; 1,2ДЗ32460
35ВД-2.27Вытяжная, механич., автономн.Удаление продуктов горения 7ПО; (3.1),(3.2)ДЗ32460
36ВД-2.28Вытяжная, механич., автономн.Удаление продуктов горения 7ПО; 4,5ДЗ32460
37ВД-2.29Вытяжная, механич., автономн.Удаление продуктов горения 7ПО; 6ДЗ53450
38ВД-2.30Вытяжная, механич., автономн.Удаление продуктов горения 7ПО; (7.1),(7.2)ДЗ 27880
39ВД-2.31Вытяжная, механич., автономн.Удаление продуктов горения 7ПО; 8,9,(10.1),(10.2)ДЗ32200
40ВД-2.32Вытяжная, механич., автономн.Удаление продуктов горения 7ПО; (10.1),(10.2)ДЗ15740
41ВД-2.33Вытяжная, механич., автономн.Удаление продуктов горения 7ПО; 8ДЗ18980
42ВД-2.34Вытяжная, механич., автономн.Удаление продуктов горения 7ПО; 9ДЗ22780
43ВД-2.35Вытяжная, механич., автономн.Удаление продуктов горения 7ПО; 1,2,(3.1),(3.2),4,5,6, (7.1),(7.2),8,9,(10.1),(10.2)ДЗ74945
44ВД-2.36Вытяжная, механич., автономн.Удаление продуктов горения 8ПО; 1ДЗ56880
45ВД-2.37Вытяжная, механич., автономн.Удаление продуктов горения 8ПО; 2ДЗ56880
46ВД-2.38Вытяжная, механич., автономн.Удаление продуктов горения 8ПО; 3ДЗ56880
47ВД-2.39Вытяжная, механич., автономн.Удаление продуктов горения 8ПО; 3ДЗ56880
48ВД-2.40Вытяжная, механич., автономн.Удаление продуктов горения 8ПО; 4ДЗ56880
49ВД-2.41Вытяжная, механич., автономн.Удаление продуктов горения 8ПО; 5ДЗ56880
50ВД-2.42Вытяжная, механич., автономн.Удаление продуктов горения 8ПО; 6ДЗ56880
51ВД-2.43Вытяжная, механич., автономн.Удаление продуктов горения 8ПО; 6ДЗ56880

Таблица 2

№ п/п Проектное обозначение Тип Функциональное назначение Нормативное значение давления, Па Фактическое значение давления, Па Заключение о нормативном соответствии
1ПД-1.1Приточная, автоматическаяПодача наружного воздуха 1ПО, 1-13ДЗне менее 20 6900 м3
2ПД-1.2Приточная, автоматическаяПодача наружного воздуха 1ПО, 1-13ДЗне менее 20 4600 м3соотв.
3ПД-1.3Приточная, автоматическаяПодача наружного воздуха 1ПО, 1-13ДЗне менее 20 4600 м3соотв.
4ПД-1.4Приточная, автоматическаяПодача наружного воздуха 1ПО, 1-13ДЗне менее 20 2300 м3соотв.
5ПД-2.1Приточная, автоматическаяПодача наружного воздуха 2ПО, 1-3ДЗне менее 20 38870 м3соотв.
6ПД-2.2Приточная, автоматическаяПодача наружного воздуха 2ПО, 1-3ДЗне менее 20 38870 м3соотв.
7ПД-2.3Приточная, автоматическаяПодача наружного воздуха 2ПО, 1-4ДЗне менее 20 50000 м3соотв.
8ПД-2.4Приточная, автоматическаяПодача наружного воздухане менее 20 38870 м3соотв.
9ПД-2.5Приточная, автоматическаяПодача наружного воздуха 2ПО, 1-4ДЗне менее 20 38870 м3соотв.
10ПД-2.6Приточная, автоматическаяПодача наружного воздухане менее 20 38870 м3соотв.
11ПД-2.7Приточная, автоматическаяПодача наружного воздухане менее 20 38870 м3соотв.
12ПД-2.8Приточная, автоматическаяПодача наружного воздухане менее 20 38870м3соотв.
13ПД-2.9Приточная, автоматическаяПодача наружного воздухане менее 20соотв.
14ПД-2.10Приточная, автоматическаяПодача наружного воздухане менее 20соотв.
15ПД-2.11Приточная, автоматическаяПодача наружного воздухане менее 20 38870 м3соотв.
16ПД-2.12Приточная, автоматическаяПодача наружного воздухане менее 20 38870 м3соотв.
17ПД-2.13Приточная, автоматическаяПодача наружного воздухане менее 20 38870 м3соотв.
18ПД-2.14Приточная, автоматическаяПодача наружного воздухане менее 20 38870 м3соотв.
19ПД-2.15Приточная, автоматическаяПодача наружного воздухане менее 20 38870 м3соотв.
20ПД-2.16Приточная, автоматическаяПодача наружного воздухане менее 20 38870 м3соотв.
21ПД-2.17Приточная, автоматическаяПодача наружного воздухане менее 20соотв.
22ПД-2.18Приточная, автоматическаяПодача наружного воздухане менее 20 38870 м3соотв.
23ПД-2.19Приточная, автоматическаяПодача наружного воздуха 2ПО, 1-4ДЗне менее 20 50000 м3соотв.
24ПД-2.20Приточная, автоматическаяПодача наружного воздуха 2ПО, 1-4ДЗне менее 20 33000 м3соотв.
25ПД-2.21Приточная, автоматическаяПодача наружного воздуха 2ПО, 1-4ДЗне менее 20 33000 м3соотв.
26ПД-2.22Приточная, автоматическаяПодача наружного воздухане менее 20 24600 м3соотв.
27ПД-2.23Приточная, автоматическаяПодача наружного воздуха 2ПО, 1-3ДЗне менее 20 38870 м3соотв.
28ПД-2.24Приточная, автоматическаяПодача наружного воздуха 1ПО, 2-4ДЗне менее 20 12300 м3соотв.
29ПД-2.25Приточная, автоматическаяПодача наружного воздухане менее 20 450 м3соотв.
30ПД-2.26Приточная, автоматическаяПодача наружного воздухане менее 20 900 м3соотв.
31ПД-2.27Приточная, автоматическаяПодача наружного воздухане менее 20 12300 м3соотв.
32ПД-2.28Приточная, автоматическаяПодача наружного воздухане менее 20 12300 м3соотв.
33ПД-2.29Приточная, автоматическаяПодача наружного воздухане менее 20 12300 м3соотв.
34ПД-2.30Приточная, автоматическаяПодача наружного воздухане менее 20 12300 м3соотв.
35ПД-2.31Приточная, автоматическаяПодача наружного воздухане менее 20 450 м3соотв.
36ПД-2.32Приточная, автоматическаяПодача наружного воздухане менее 20 12300 м3соотв.
37ПД-2.33Приточная, автоматическаяПодача наружного воздухане менее 20 12300 м3соотв.
38ПД-2.34Приточная, автоматическаяПодача наружного воздухане менее 20 12300 м3соотв.
