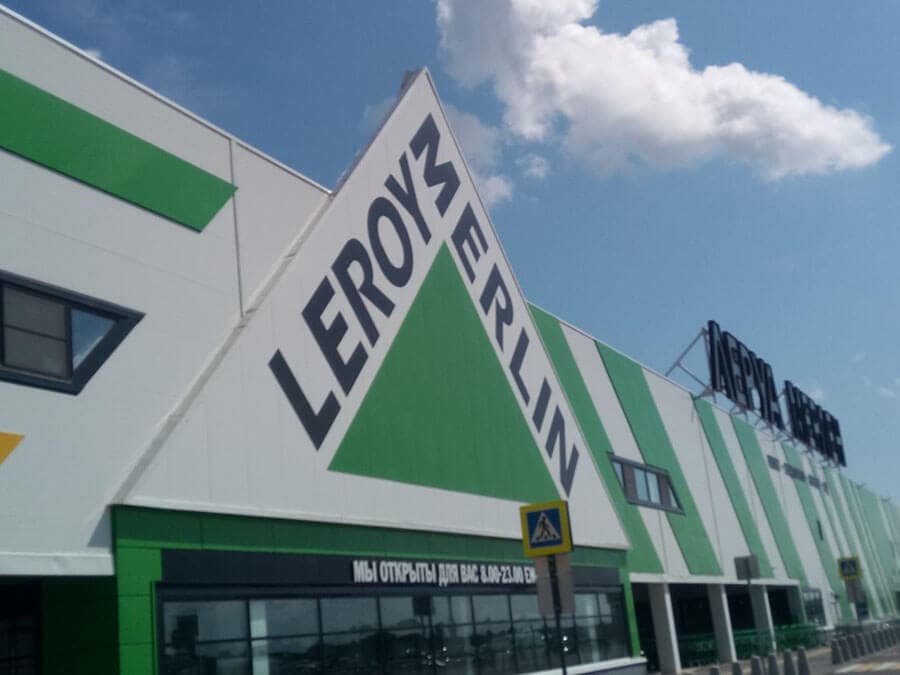

Гипермаркет строительных товаров «Леруа Мерлен», г. Домодедово

Измерение звукового давления СОУЭ «Леруа Мерлен»

АНО «РАЭСА» провела замеры звукового давления СОУЭ на объекте: Торговый комплекс формата «Ритейл-Парк» c гипермаркетом продовольственных товаров и торговой галереей, гипермаркетом строительных и хозяйственных товаров, гипермаркетом спортивных товаров, предприятиями быстрого питания» по адресу: Московская область, район Домодедовский, г. Домодедово. Этап 3. Гипермаркет строительных товаров «Леруа Мерлен».

6. Описание процедуры испытания.

Испытания проведены в соответствии с требованиями СП 3.13130.2009 «системы противопожарной защиты система оповещения и управления эвакуацией людей при пожаре».

Проводится визуальный осмотр смонтированного оборудования и шлейфов автоматической пожарной сигнализации.

  1. Приборы и системы находятся в дежурном режиме.
  2. На каждом этаже (поочередно) запускаются по два дымовых пожарных извещателя. При этом проверяется адрес срабатывания АПС на ППКОП.
  3. Проверяется время поступления сигнала от прибора АПС на пуск систем противодымной защиты и оповещения людей при пожаре.
  4. Проверяется соответствие уровня звука установленным нормам.

7. Средства измерений.

№ п/п Наименование средств измерений Пределы измерений Класс, точности погрешность № свидетельства о поверке, срок действия
1.Шумомер ОКТАВА-201, рег. № 34062-07 (спредусилителем Р110 № 060643; микрофон МР-205 № 440011)28-138дБАК=2,7 дБСвидетельство о поверке №1595482 от 07.08.2017, до 06.08.2018 г. 1 год

8. Перечень фактически смонтированного оборудования.

№ позиции Наименование и техническая характеристика Ед. измерения Кол-во
Система оповещения и озвучивания
1.

Многофункциональный блок-реле на 20 каналов SRG-3220(10A)

шт1
2.

Распределитель аудио сигнала SAD-1125 (RU)

шт2
3.

Аварийный селектор на 20 зон SES-1120 (ВЭД)

шт1
4.

Модуль аварийных сообщений SEU-2211 (ВЭД)

шт1
5.

Плата аварийных сообщений SEU-2211M (ВЭД)

шт1
6.

Селектор каналов SSS-1120 (ВЭД)

шт1
7.

Блок питания с автоматическим включением SPD-3322-SE (ВЭД)

шт1
8.

Блок зарядки аккумулятора SEP-3352-SE (ВЭД)

шт1
9.

Блок резервного питания от АКБ SEP-3352-EX-SE (ВЭД)

шт3
10.

Силовой блок распределения питания по стойке оповещения на 3 выхода RDIP-050А (ВЭД)

шт1
11.

Переходной блок силовых разъемов RD-EX (ВЭД)

шт3
12.

Блок розеток, 16А RD-8 (pcw) (ВЭД)

шт1
13.

Блок контроля целостности линий динамиков SSC-216M (5А) (ВЭД)

шт1
14.

Усилитель мощности трансляционный, 4*120Вт SPA-412DP

шт1
15.

Усилитель мощности трансляционный, 4*240Вт SPA-424DP

шт2
16.

Автоматический блок вентиляторов SAB-1112А (ВЭД)

шт3
17.

Рама потолочных вентиляторов SAB-1112A-UP

шт1
18.

Мультипроигрыватель SCDR-3000

шт1
19.

Блок коммутации микрофонных пультов SDR-1104 (ВЭД)

шт1
20.

Автоматический переключатель режимов RLR-02423

шт1
21.

Блок аккумуляторных батарей SBB-2425 (ВЭД)

шт2
22.

Блок аккумуляторных батарей SBB-2450 (ВЭД)

шт2
23.

Фальшпанель SBP-001

шт1
24.

Фальшпанель SBP-003

шт1
25.

Микрофонная консоль SAR-1051A

шт2
26.

Настенный громкоговоритель 1ВтSW-01

шт28
27.

Настенный громкоговоритель 3ВтSW-03

шт18
28.

Настенный громкоговоритель 10ВтSW-10

шт25
29.

Рупорный громкоговоритель 15ВтSHS-10TA

шт13
30.

Звуковая колонна 20ВтSСS-920

шт70
31.

Коробка разветвительная УК-2П

шт54
32.

Блок-селектор, 16 зон по 2 панели, двухсторонняя связь, напряжение питания 220В 50Гц, встроенный блок резервного питания 12В БС-16

шт1
33.

Накладная вызывная панель, питание от "Тромбон-БС-16", антивандальный металлический корпус ВП(н)

шт16
Система эвакуационных оповещателей
34.

Блок контрольно-пусковой "С2000-КПБ" верс.1.07

шт
35.

Источник бесперебойного питания 12В, 10А "РИП 12исп.06" 2х26Ач

шт1
36.

Аккумуляторная батарея 12 В, 26А/ч

шт2
37.

Оповещатель световой - табло "Пожар " скрытая надпись двухсторонее Молния 2-12 СН

шт10
38.

Оповещатель световой - табло направление движения двухсторонее

шт30
39.

Оповещатель световой - табло "Выход"

шт38
40.

Оповещатель световой - табло "Пожар " скрытая надпись Молния 12 СН

шт9
41.

Оповещатель световой - табло направление движения Молния 12 СН

шт75
42.

Коробка монтажная ответвительная УК-2П

шт105

9. Результаты испытаний и 10. Выводы

№ п/п Наименование помещения, номер по плану, этаж. Расстояние до оповещателя, м Высота точки замера, м Уровень звука Вывод
постоянного шума в дБ постоянного шума в вместе со всеми сигналами, производимыми оповещателями, дБ
1.Торговый зал, кассовая зона31,551,3-56,584,2-91,6Соответствует
2.Зона подготовки и выдачи товаров31,541,3-47,189,3-95,7Соответствует
3.Офисно-бытовые помещения31,540,2-45,379,6-88,8Соответствует

В соответствии с СП 3.13130.2009 «Системы противопожарной защиты система оповещения и управления эвакуацией людей при пожаре» п.4.1. Звуковые сигналы СОУЭ, должны обеспечивать общий уровень звука (уровень звука постоянного шума вместе со всеми сигналами, производимыми оповещателями), не менее 75 дБА на расстоянии 3 м от оповещателя, но не более 120 дБА в любой точке защищаемого помещения. Система речевого оповещения при пожаре, смонтированная на объекте: Торговый комплекс формата «Ритейл-Парк» c гипермаркетом продовольственных товаров и торговой галереей, гипермаркетом строительных и хозяйственных товаров, гипермаркетом спортивных товаров, предприятиями быстрого питания» по адресу: Московская область, район Домодедовский, г. Домодедово. Этап 3. Гипермаркет строительных товаров «Леруа Мерлен» - удовлетворяет требованиям п.4.1 СП 3.13130.2009.
