Испытание внутреннего противопожарного водопровода на водоотдачу «Леруа Мерлен» в Домодедово

АНО «РАЭСА» провела провела испытания на водоотдачу внутреннего противопожарного водопровода (42 ПК) на объекте: Торговый комплекс формата «Ритейл-Парк» c гипермаркетом продовольственных товаров и торговой галереей, гипермаркетом строительных и хозяйственных товаров, гипермаркетом спортивных товаров, предприятиями быстрого питания» по адресу: Московская область, район Домодедовский, г. Домодедово. Этап 3. Гипермаркет строительных товаров «Леруа Мерлен».

Описание метода и процедуры испытания

Испытания необходимо проводить в период суток, когда наблюдается наибольшее потребление воды на хозяйственные нужды. Проверке подвергаются «диктующие» (наиболее удаленные от ввода в здание) пожарные краны, расположенные на каждом водопроводном стояке здания.

Испытание внутреннего противопожарного водопровода на водоотдачу «Леруа Мерлен» в Домодедово

Количество одновременно испытываемых кранов принимается равным нормативному числу струй (1, 2, 3 и т.п) для данного здания в соответствии с требованиями СП 10.13130.2009 «Внутренний противопожарный водопровод» п.п.4.4.1 – 4.1.16 табл. 1- 3.

Определяется нормативное количество струй, требуемый напор у пожарного крана и нормативный расход воды на внутреннее пожаротушение для данного здания по СП 10.13130.2009 «Внутренний противопожарный водопровод» п.п.4.4.1 – 4.1.16 табл. 1- 3.

Наименьшую высоту и радиус действия компактной части пожарной струи следует принимать равными высоте помещения, считая от пола до наивысшей точки перекрытия, но не менее:

6 м - для жилых зданий, а также для общественных, производственных и вспомогательных зданий промышленных предприятий, высотой до 50 м;
8 м - для жилых зданий высотой более 50 м;
16 м - для общественных, производственных и вспомогательных зданий промышленных предприятий высотой более 50 м.

Измеряется давление у пожарного крана (ПК). Если полученное значение не менее требуемого, то испытания проводятся далее. В противном случае, делается заключение о несоответствии имеющейся системы внутреннего противопожарного водоснабжения требованиям норм.

От ПК прокладываются рукавные линии, которые оборудуются стволами-водомерами. Для получения пожарных струй производительностью до 4 л/с следует применять рукава диаметром 51 мм, для пожарных струй большей производительности - диаметром 65 мм. Для исключения пролива воды в помещения стволы выводятся наружу здания. Стволы должны быть оборудованы манометром (либо соединяться с рукавами через цилиндрическую вставку с манометром).

Открывается вентиль ПК и регистрируется давление на стволах.

Определяется высота компактной части струи и расход из стволов по таблице.

Определяется суммарный расход воды.

Испытание клапанов всех пожарных кранов на исправность проводится для предотвращения залипания и герметичности запорных органов в процессе длительной эксплуатации.

Для данного испытания применяется головка-заглушка с краном для спуска воды после испытаний.

Фотографии с объекта

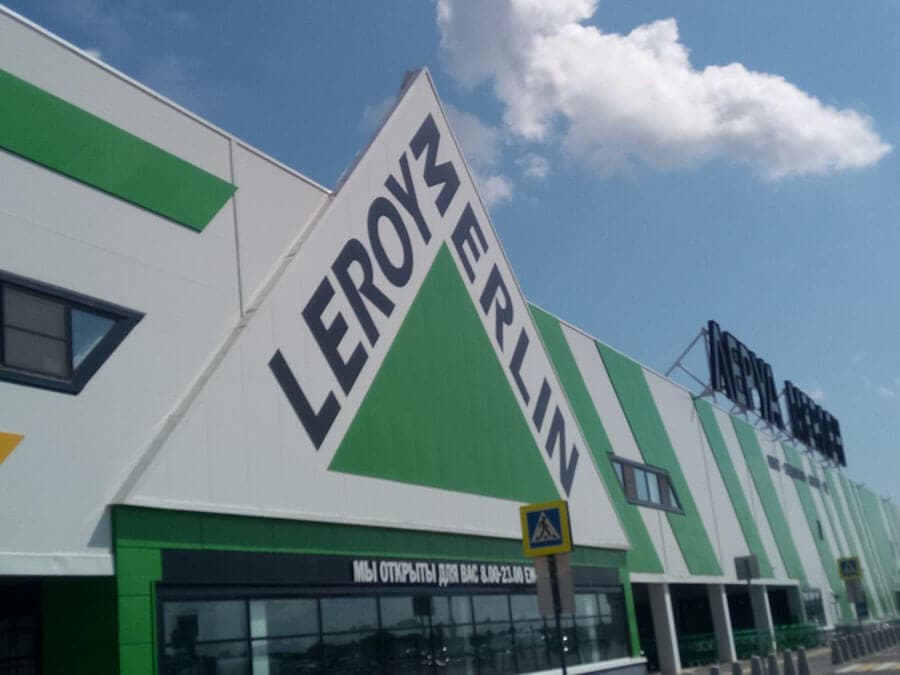

Внутренний противопожарный водопровод в Леруа Мерлен

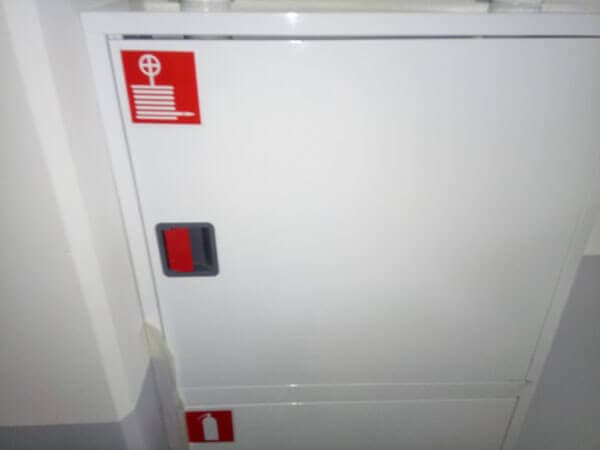

Пожарные краны внутреннего противопожарного водопровода в Леруа Мерлен

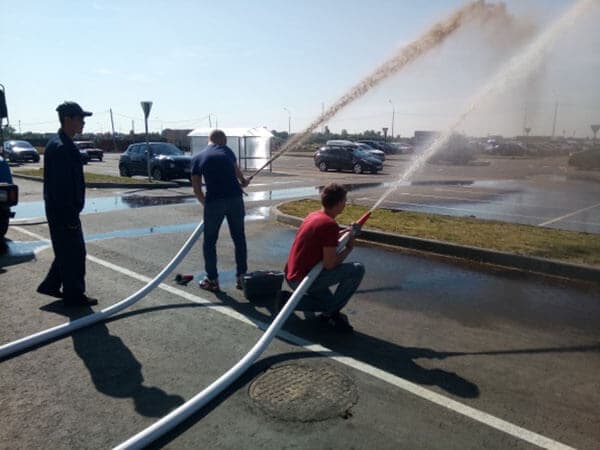

Испытание пожарных кранов на водоотдачу в Леруа Мерлен

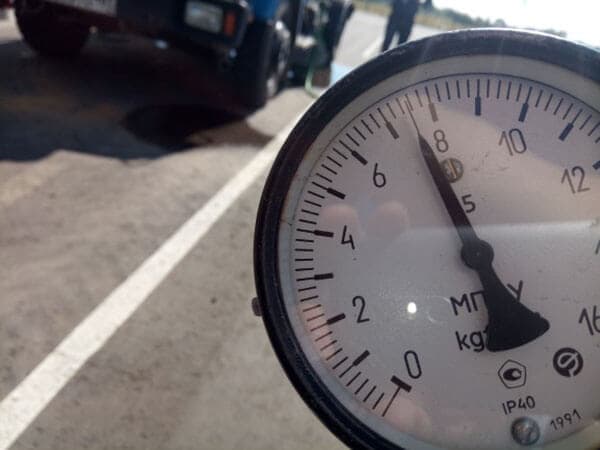

Замер расхода воды внутреннего противопожарного водопровода в Леруа Мерлен

Сведения об использованном испытательном оборудовании и средствах измерения.

Измерительные пробки на соответствующий диаметр диафрагмы с допуском ± 0.1 мм.
Цилиндрическая вставка длиной 150 мм с манометром.
Показывающий манометр с пределом измерения до 10 кг•см². Пределы допустимой основной погрешности манометра МТ класса точности 1.5= ±1.5% диапазона показаний.
Рукав пожарный диаметром 66 мм.
Ствол пожарный с диаметром насадка 19 мм.
Головка-заглушка с краном.

Результаты испытаний

Определяется по таблице №1.
Результаты испытаний в таблицах №2.

Расход воды на пожаротушение в зависимости от высоты компактной части струи и диаметра спрыска

Высота компактной части струи	Расход пожарного ствола, л/с	Давление, МПа, у пожарного крана с рукавами длиной, м			Расход пожарного ствола, л/с	Давление, МПа, у пожарного крана с рукавами длиной, м			Расход пожарного ствола, л/с	Давление, МПа, у пожарного крана с рукавами длиной, м
	Расход пожарного ствола, л/с	10	15	20	Расход пожарного ствола, л/с	10	15	20	Расход пожарного ствола, л/с	10	15	20
	Диаметр спрыска наконечника пожарного ствола, мм
	13				16				19
Клапан пожарного крана DN 50
6	-	-	-	-	2,6	0,092	0,096	0,10	3,4	0,088	0,096	0,104
8	-	-	-	-	2,9	0,12	0,125	0,13	4,1	0,129	0,138	0,148
10	-	-	-	-	3,3	0,151	0,157	0,164	4,6	0,16	0,173	0,185
12	2,6	0,202	0,206	0,21	3,7	0,192	0,196	0,21	5,2	0,206	0,223	0,24
14	2,8	0,236	0,241	0,245	4,2	0,248	0,255	0,263	-	-	-	-
16	3,2	0,316	0,322	0,328	4,6	0,293	0,30	0,318	-	-	-	-
18	3,6	0,39	0,398	0,406	5,1	0,36	0,38	0,40	-	-	-	-
Клапан пожарного крана DN 65
6	-	-	-	-	2,6	0,088	0,089	0,09	3,4	0,078	0,08	0,083
8	-	-	-	-	2,9	0,11	0,112	0,114	4,1	0,114	0,117	0,121
10	-	-	-	-	3,3	0,14	0,143	0,146	4,6	0,143	0,147	0,151
12	2,6	0,198	0,199	0,201	3,7	0,18	0,183	0,186	5,2	0,182	0,19	0,199
14	2,8	0,23	0,231	0,233	4,2	0,23	0,233	0,235	5,7	0,218	0,224	0,23
16	3,2	0,31	0,313	0,315	4,6	0,276	0,28	0,284	6,3	0,266	0,273	0,28
18	3,6	0,38	0,383	0,385	5,1	0,338	0,342	0,346	7	0,329	0,338	0,348
20	4	0,464	0,467	0,47	5,6	0,412	0,424	0,418	7,5	0,372	0,385	0,397

Выводы по результатам испытаний

Испытание на водоотдачу внутреннего противопожарного водопровода (42 ПК) на объекте: Торговый комплекс формата «Ритейл-Парк» c гипермаркетом продовольственных товаров и торговой галереей, гипермаркетом строительных и хозяйственных товаров, гипермаркетом спортивных товаров, предприятиями быстрого питания» по адресу: Московская область, район Домодедовский, г. Домодедово. Этап 3. Гипермаркет строительных товаров «Леруа Мерлен», находится в рабочем состоянии и способен выполнять свои функции по тушению пожара.

Результаты испытаний ВПВ на водоотдачу по диктующему пожарному крану. Таблица 2

Номера стояков пожарных кранов согласно гидравли-ческой схемы (диаметр диафрагмы)	Диаметр выходного отверстия, мм	Длина рукавной линии, м	Давление, МПа		Расход, л/с по нормам или согласованное в установленном порядке	Высота компактной части струи, м по нормам или по проекту	Результаты испытаний Расход л/с, высота компактной части струи, м.	Кол-во циклов (открытие / закрытие клапана)	Герметичность (наличие протечек)	Результаты испытаний
			Измеренное	По нормам или согласованное
1-42	19	20±1	0,61	-	7	20	7,5/20	3	нет	исправен
