Испытания на водоотдачу внутреннего противопожарного водопровода Стоматологии №3 в Москве
АНО «РАЭСА» провела испытания на водоотдачу внутреннего противопожарного водопровода Стоматологической поликлиники № 3, расположенной по адресу: г. Москва, ул. Щипок, д. 6/8.
Наименование и адрес испытательного центра
АНО «Региональное агентство экспертизы, сертификации и аудита»
Юридический адрес: | 101000, г. Москва, ул. Мясницкая, д. 22, стр. 1. |
Фактический адрес: | 101000, г. Москва, ул. Мясницкая, д. 22, стр. 1. |
Телефон: | +7 (499) 390-97-00 |
Адрес сайта: | www.raesa.ru |
E-mail: | 3909700@mail.ru |
Наименование и адрес заказчика
ГАУЗ «СП №3 ДЗМ»
ИНН / КПП | 7705053597 / 770501001 |
Юридический адрес: | 115093, г. Москва, ул. Щипок, д. 6/8 |
Главный врач | Н.А. Василевская |
Характеристика заказываемой услуги
Испытание на водоотдачу внутреннего противопожарного водопровода Стоматологической поликлиники № 3, расположенной по адресу: г. Москва, ул. Щипок, д. 6/8.
Дата проведения проверки: 24 октября 2014 г.
Описание метода и процедуры испытания
Испытания необходимо проводить в период суток, когда наблюдается наибольшее потребление воды на хозяйственные нужды. Проверке подвергаются «диктующие» (наиболее удаленные от ввода в здание) пожарные краны, расположенные на каждом водопроводном стояке здания.
Количество одновременно испытываемых кранов принимается равным нормативному числу струй (1,2,3 и т.п) для данного здания в соответствии с требованиями СП 10.13130.2009 «Внутренний противопожарный водопровод» п.п.4.4.1 – 4.1.16 табл. 1- 3.
Определяется нормативное количество струй, требуемый напор у пожарного крана и нормативный расход воды на внутреннее пожаротушение для данного здания по СП 10.13130.2009 «Внутренний противопожарный водопровод» п.п.4.4.1 – 4.1.16 табл. 1- 3.
Наименьшую высоту и радиус действия компактной части пожарной струи следует принимать равными высоте помещения, считая от пола до наивысшей точки перекрытия, но не менее:
- 6 м - для жилых зданий, а также для общественных, производственных и вспомогательных зданий промышленных предприятии, высотой до 50 м;
- 8 м - для жилых зданий высотой более 50 м;
- 16 м - для общественных, производственных и вспомогательных зданий промышленных предприятий высотой более 50 м.

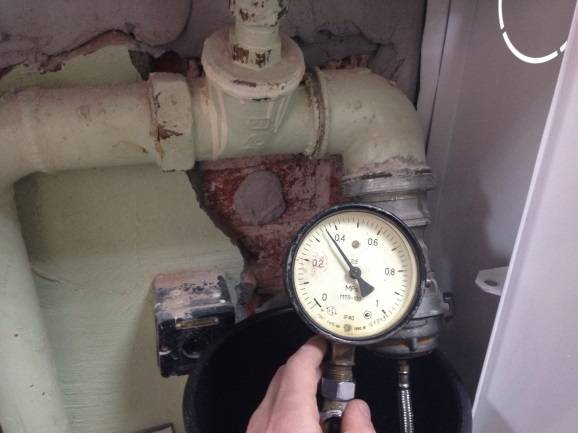

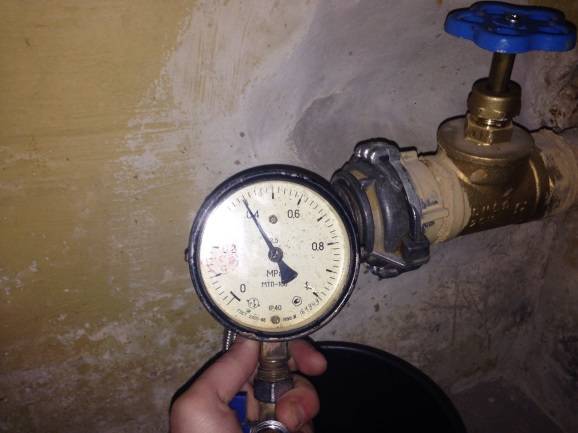

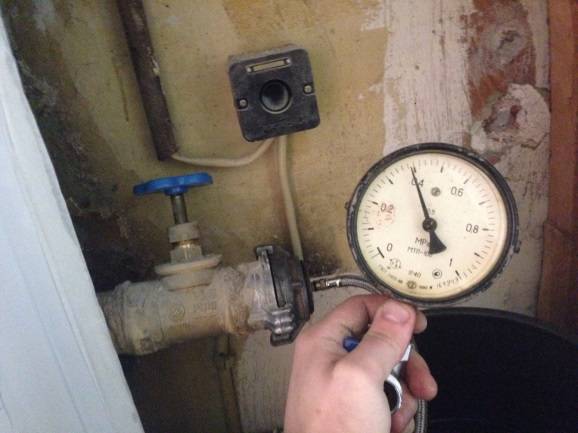

Измеряется давление у пожарного крана (ПК). Если полученное значение не менее требуемого, то испытания проводятся далее. В противном случае, делается заключение о несоответствии имеющейся системы внутреннего противопожарного водоснабжения требованиям норм.
От ПК прокладываются рукавные линии, которые оборудуются стволами-водомерами. Для получения пожарных струй производительностью до 4 л/с следует применять рукава диаметром 51 мм, для пожарных струй большей производительности - диаметром 65 мм. Для исключения пролива воды в помещения стволы выводятся наружу здания. Стволы должны быть оборудованы манометром (либо соединяться с рукавами через цилиндрическую вставку с манометром).
Открывается вентиль ПК и регистрируется давление на стволах.
Определяется высота компактной части струи и расход из стволов по таблице.
Определяется суммарный расход воды.
Испытание клапанов всех пожарных кранов на исправность проводится для предотвращения залипания и герметичности запорных органов в процессе длительной эксплуатации.

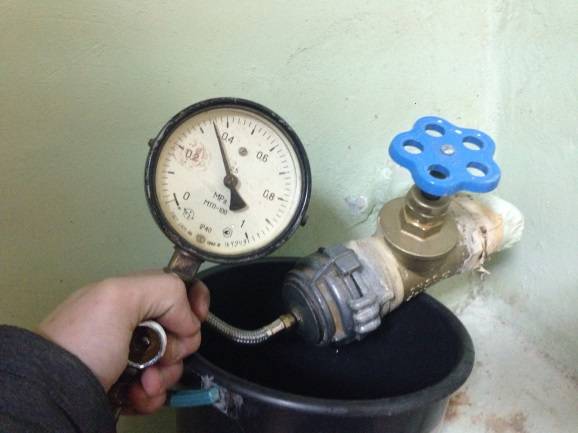

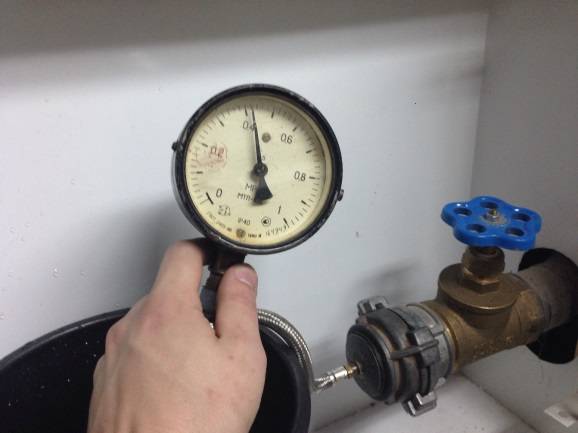

Для данного испытания применяется головка-заглушка с краном для спуска воды после испытаний.

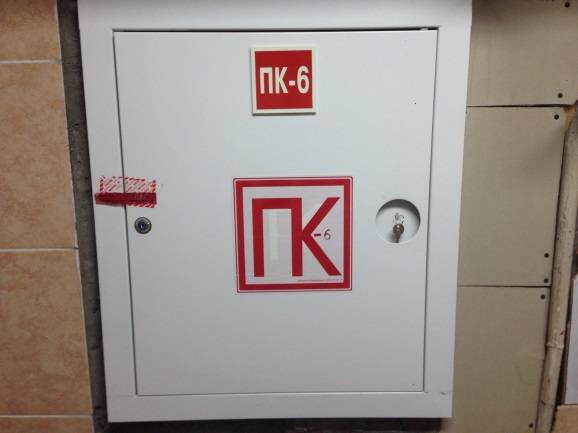

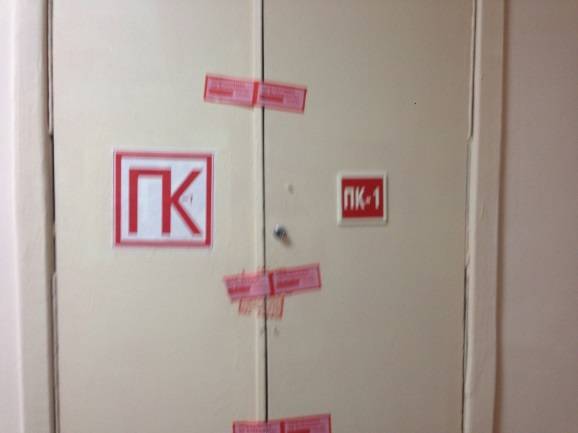

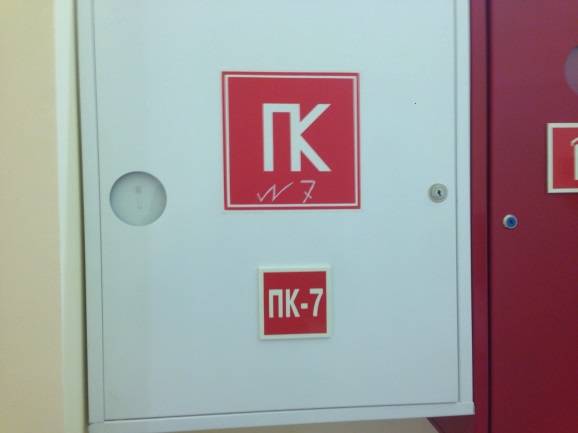

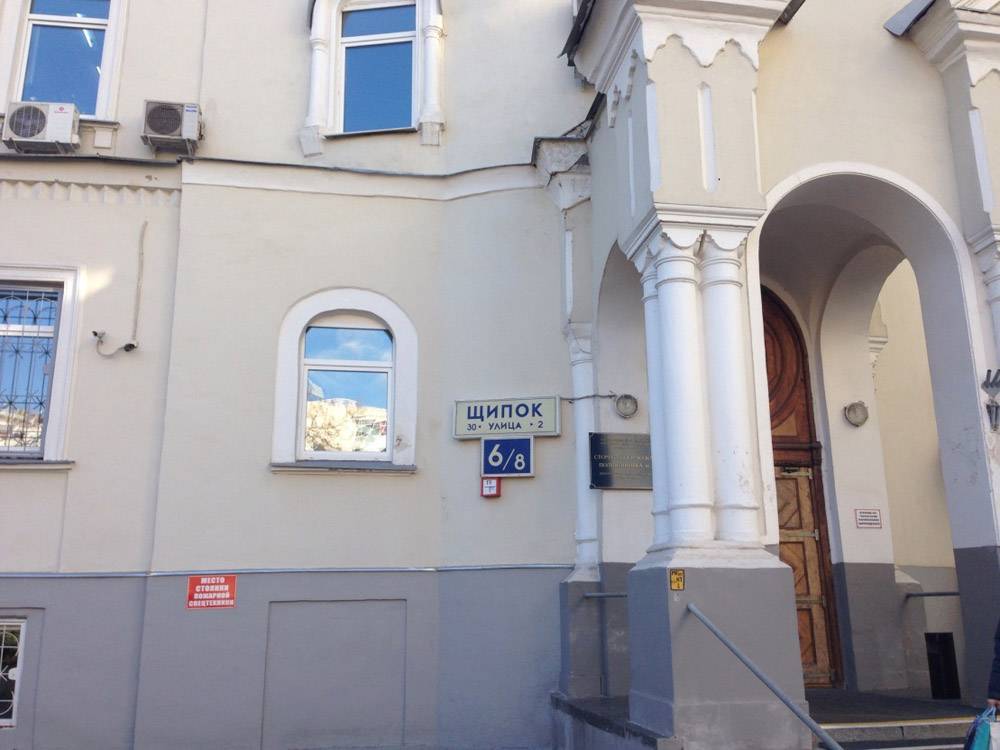

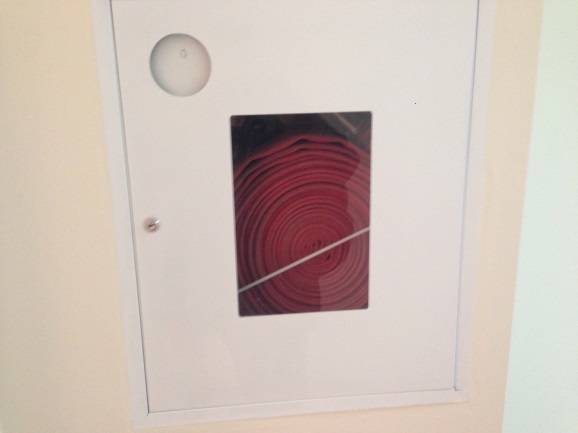

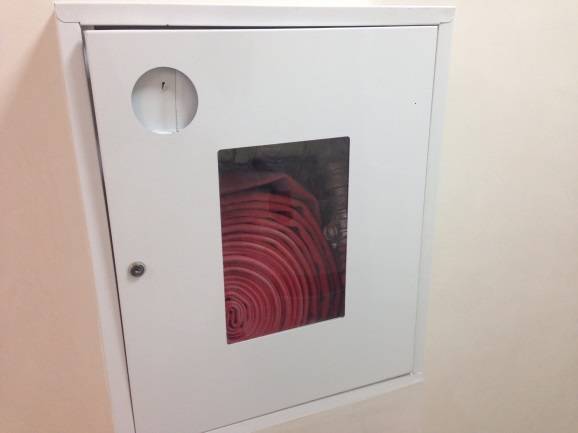

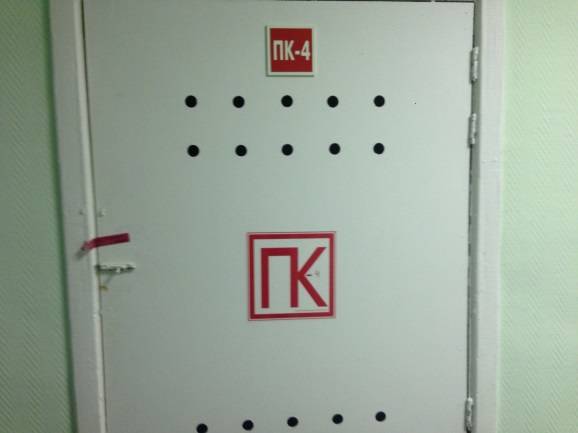

Фотографии с объекта
Сведения об использованном испытательном оборудовании и средствах измерения
- Измерительные пробки на соответствующий диаметр диафрагмы с допуском ± 0.1 мм.
- Цилиндрическая вставка длиной 150 мм с манометром.

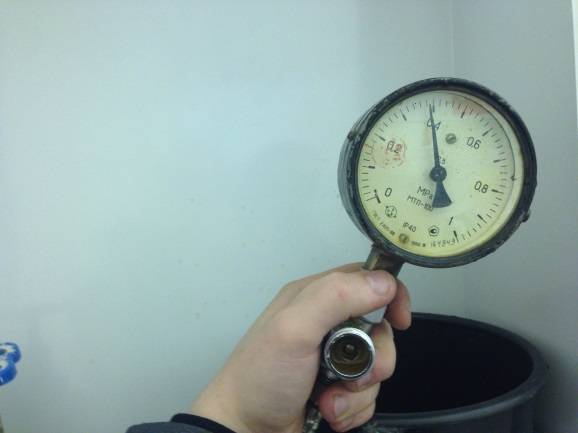

- Показывающий манометр с пределом измерения до 10 кг•см-2.
- Рукав пожарный диаметром 66 мм.
- Ствол пожарный с диаметром насадка 19 мм.
- Головка-заглушка с краном.
Констатация погрешности измерений
Пределы допустимой основной погрешности манометра МТ класса точности 1.5= ±1.5% диапазона показаний.
Результаты испытаний
Результаты испытаний в таблицах №1 и №2.
Результаты испытаний ВПВ на водоотдачу по диктующему пожарному крану
Таблица 1
№ п/п исп |
Номера стояков пожарных кранов согласно гидравлической схемы (диаметр диафрагмы) |
Диаметр выходного отверстия, мм |
Длина рукавной линии, м |
Давление, МПа |
Расход, л/с по нормам или согласованное в установленном порядке |
Высота компактной части струи, м по нормам или по проекту |
Результаты испытаний. Расход л/с, высота компактной части струи, м. |
Измеренное | По нормам или согласованное |
1 | 18 | 13 | 21 | 0.28 | - | 2.5 | 6 | 5.66/30 |
2 | 28 | 13 | 21 | 0.28 | - | 2.5 | 6 | 5.66/30 |
3 | 9 | 13 | 21 | 0.28 | - | 2.5 | 6 | 5.66/30 |
4 | 29 | 13 | 21 | 0.28 | - | 2.5 | 6 | 5.66/30 |
5 | 30 | 13 | 21 | 0.28 | - | 2.5 | 6 | 5.66/30 |
6 | 45 | 13 | 21 | 0.28 | - | 2.5 | 6 | 5.66/30 |
7 | 31 | 13 | 21 | 0.28 | - | 2.5 | 6 | 5.66/30 |
8 | 23 | 13 | 21 | 0.28 | - | 2.5 | 6 | 5.66/30 |
Результаты испытания пожарных кранов на исправность
Таблица 2
Номер стояка |
Номер крана |
Диаметр диафрагмы, мм |
Количество циклов (открытие/закрытие клапана) |
Герметичность (наличие протечек) |
Результаты испытаний |
допустимый | измеренный |
1 | № 18 | - | - | 3 | нет | исправен |
1 | № 28 | - | - | 3 | нет | исправен |
1 | № 9 | - | - | 3 | нет | исправен |
1 | № 29 | - | - | 3 | нет | исправен |
1 | № 30 | - | - | 3 | нет | исправен |
1 | № 45 | - | - | 3 | нет | исправен |
1 | № 31 | - | - | 3 | нет | исправен |
1 | № 23 | - | - | 3 | нет | исправен |
Выводы по результатам испытаний
Система внутреннего противопожарного водопровода, смонтированного в Стоматологической поликлиники № 3, расположенной по адресу: г. Москва, ул. Щипок, д. 6/8, находится в рабочем состоянии и способна выполнять свои функции по тушению пожара.
Водоотдача ВПВ в период суток наибольшего потребления воды на хозяйственные нужды составляет 5,66 л/с-1.
Рекомендации

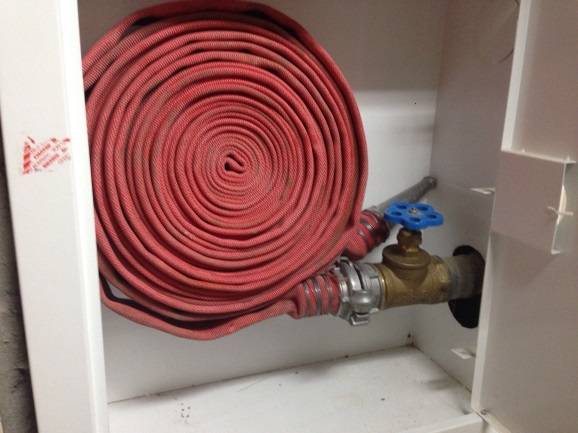

Периодически производить перекатку напорных пожарных рукавов на другое ребро.
