Проверка огнезащитной обработки воздуховодов в ЖК «Городские истории»

21.08.2019 г. АНО «РАЭСА» проверки качества огнезащитной обработки воздуховодов (750,7 м2) на объекте: «Жилой комплекс» расположенный по адресу: г. Москва, пос. Внуковское, п. Рассказовка, тер. ТПУ «Рассказовка», з/у 13/6А, 13/9А. Далее выдержки из Протокола №1390-1/ОВ.

Наименование и адрес испытательного центра

АНО «Региональное агентство экспертизы, сертификации и аудита»

Юридический адрес:101000, г. Москва, ул. Мясницкая, д. 22, стр. 1.
Телефон:+7 (499) 390-97-00

Наименование и адрес заказчика

ООО «ИксАйс»

ИНН / КПП7714797306 / 771501001
ОГРН1097746841191
Юридический адрес:127015 г. Москва, ул. Б.Новодмитровская, д. 14, стр.7, эт. 2, пом. III, ком. 39.
Генеральный директор:Лебедев Т.Н.
СРО-С-038-15092009.

Проектное решение

Рабочая документация № 04/04-2/1-Р-ЖД1-ОВ3, разработанный ООО «Центр Городских Инноваций и Технологий».

Описание метода и процедуры испытания

Выборочные обследования, измерение толщины огнезащитного покрытия в доступных местах.

Средства измерений

№ п/п Наименование средств измерений Свидетельство о поверке Примечание
1Штангенциркуль ЩЦ- I-125-0,1 ГОСТ 166-89 №1705060116/1269Действительно
до 09.10.2020 г.
2Прибор измерения геометрических параметров многофункциональный Константа К54577Действительно
до 09.10.2020 г.

Информация об огнезащитном материале

1. № сертификата:
срок действия сертификата
С-RU.АА92.В.00050
с 20.04.2016 г. по 19.04.2021 г.
2.Наименование (марка) огнезащитного средства:Материал базальтовый огнезащитный рулонный фольгированный плотностью 80-100 кг/куб.м. «PRO-МБОР-5», «PRO-МБОР-8», «PRO-МБОР-10», «PRO-МБОР-13», выпускаемый по ТУ 5769-003-09740968-2015. Серийный выпуск.
3.ИзготовительООО «Базальтовые Огнезащитные Системы»
4.Адрес420037, РОССИЯ, Республика Татарстан, Челюскина, 33/56
4.ОГРН121690038040
1. № сертификата:
срок действия сертификата
С-RU.АА92.В.00051
с 20.04.2016 г. по 19.04.2021 г.
2.Наименование (марка) огнезащитного средства:Воздуховод огнестойкий металлический с комплексной огнезащитной системой «PRO -МБОР» в составе: материал базальтовый огнезащитный рулонный фольгированный плотностью 80-100 кг/куб.м. «PRO –МБОР» (ТУ 5769-003-09740968-2015) и клеевой огнезащитный состав «Kleber» (ТУ 2262-058-13047351-13), смонтированный по технологическому регламенту № 1705/2 от 12.12.2013 г., имеет пределы огнестойкости (приложения №№: ТР0507067;Т Р0507068). Серийный выпуск.
3.ИзготовительООО «Базальтовые Огнезащитные Системы»
4.Адрес420037, РОССИЯ, Республика Татарстан, Челюскина, 33/56
4.ОГРН1121690038040

Внешнее состояние огнестойких воздуховодов

Внешнее состояние огнестойких воздуховодов:

  • воздуховоды обернуты огнезащитным покрытием. Трещин, механических повреждений, отслоений не наблюдается. При осмотре конструкций установлено, что огнезащитное покрытие нанесено равномерно.

Вывод: внешнее состояние огнезащиты воздуховодов - удовлетворительное.

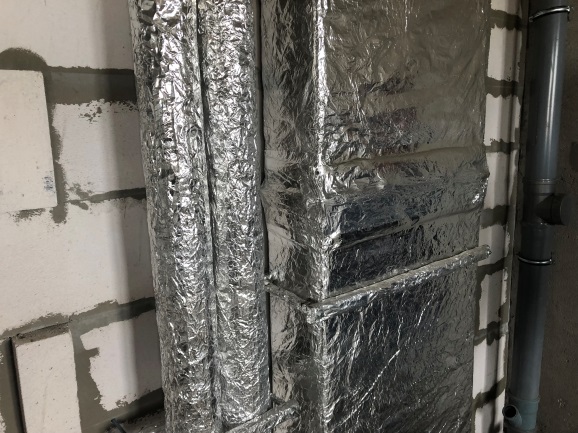

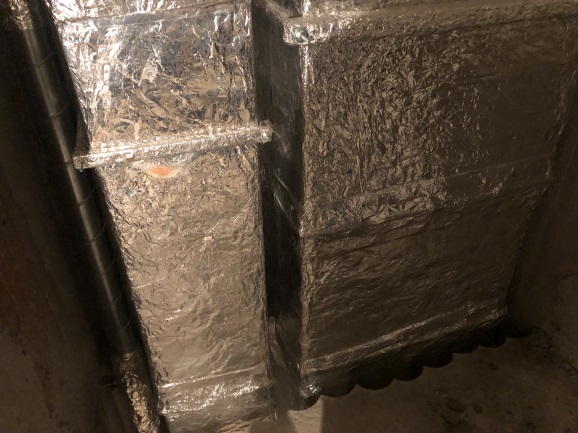

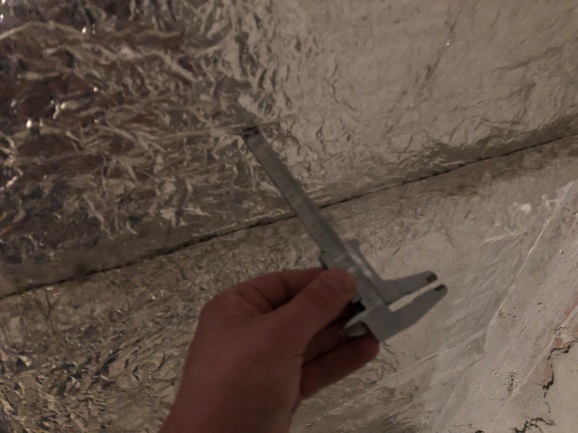

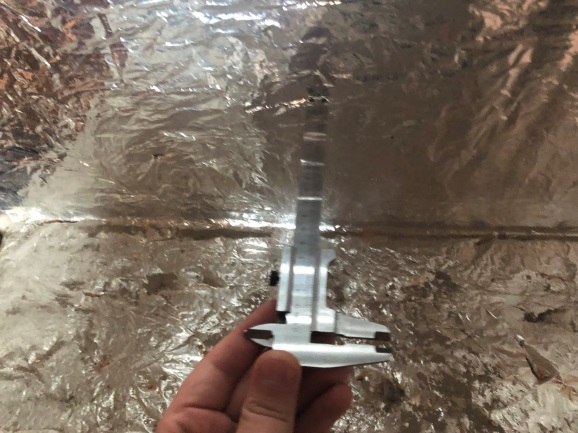

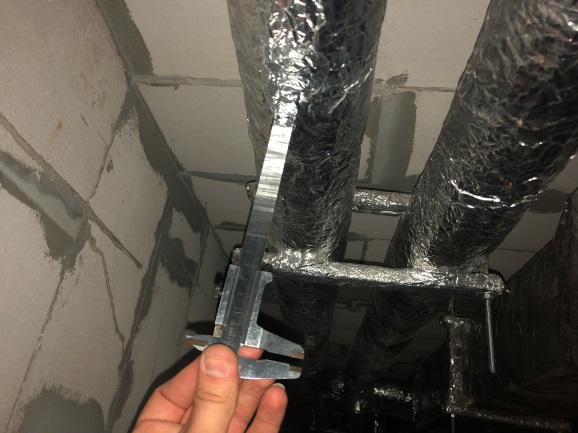

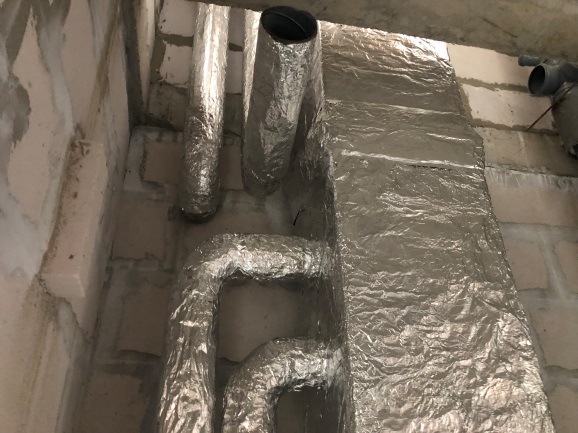

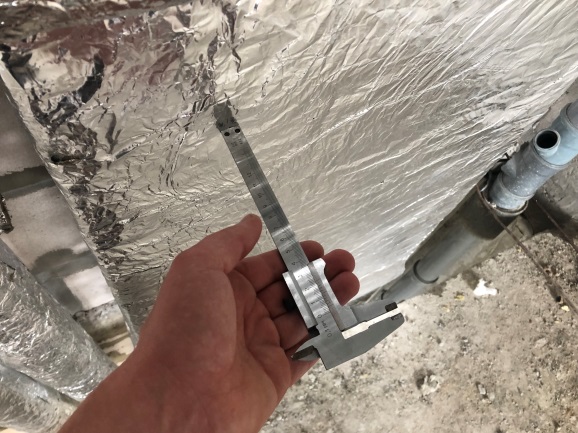

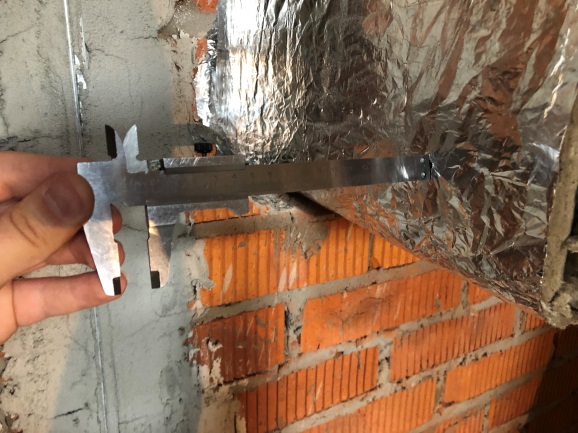

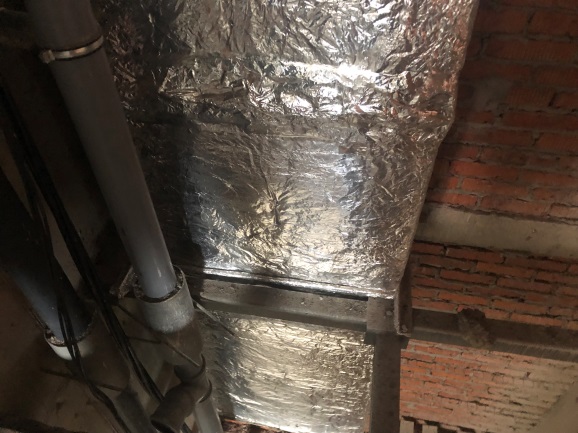

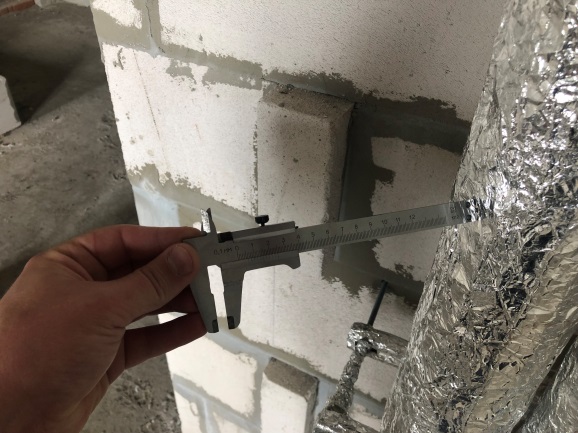

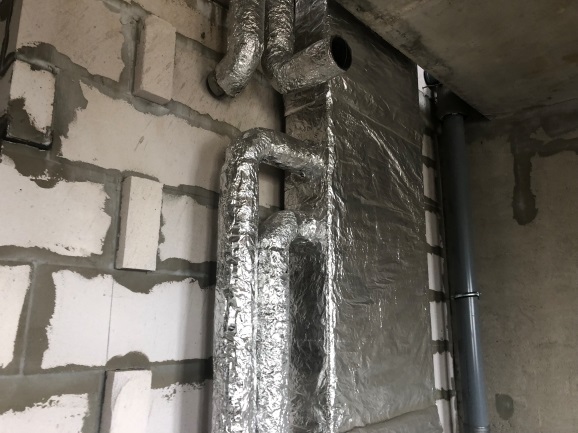

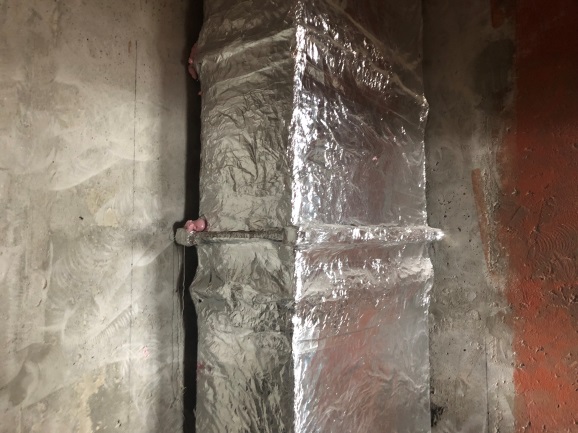

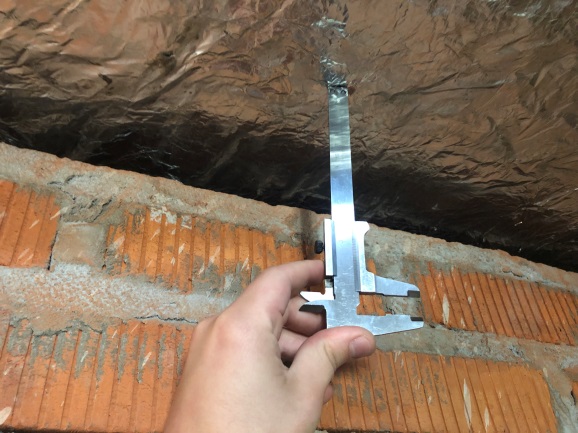

Фото обработанных воздуховодов

Проверка огнезащитной обработки в ЖК «Городские истории» - фото №1 Проверка огнезащитной обработки в ЖК «Городские истории» - фото №2
Проверка огнезащитной обработки в ЖК «Городские истории» - фото №3 Проверка огнезащитной обработки в ЖК «Городские истории» - фото №4
Проверка огнезащитной обработки в ЖК «Городские истории» - фото №5 Проверка огнезащитной обработки в ЖК «Городские истории» - фото №6
Проверка огнезащитной обработки в ЖК «Городские истории» - фото №7 Проверка огнезащитной обработки в ЖК «Городские истории» - фото №8
Проверка огнезащитной обработки в ЖК «Городские истории» - фото №9 Проверка огнезащитной обработки в ЖК «Городские истории» - фото №10
Проверка огнезащитной обработки в ЖК «Городские истории» - фото №11 Проверка огнезащитной обработки в ЖК «Городские истории» - фото №12
Проверка огнезащитной обработки в ЖК «Городские истории» - фото №13 Проверка огнезащитной обработки в ЖК «Городские истории» - фото №14
Проверка огнезащитной обработки в ЖК «Городские истории» - фото №15 Проверка огнезащитной обработки в ЖК «Городские истории» - фото №16

Результаты испытаний

Проведенными выборочными обследованиями качества смонтированных огнестойких воздуховодов установлено, что толщина огнезащитного покрытия составляет:

№ п/п Предел огнестойкости EI Проектная толщина материала, мм Фактическая толщина материала, мм
Секция №5
ПД1.5EI 3055
В5.01.1EI 3055
В5.01.3EI 3055
Секция №6
ПД2.6EI 3055
ПД3.6EI 1501313
В6.01.1EI 3055
В6.01.2EI 3055
В6.01.3EI 3055

Качество огнезащитной обработки воздуховодов (750,7 м2) на объекте: «Жилой комплекс» расположенный по адресу: г. Москва, пос. Внуковское, п. Рассказовка, тер. ТПУ «Рассказовка», з/у 13/6А, 13/9А – удовлетворительное, соответствует проектным решениям 04/04-2/1-Р-ЖД1-ОВ3.
