Испытания лестниц на отрыв на магазине «Декатлон»

АНО «РАЭСА» провели эксплуатационные испытания лестниц на отрыв на объекте магазин «Декатлон» в городе Пушкино и публикует протокол испытаний.

Наименование и адрес испытательного центра

АНО «Региональное агентство экспертизы, сертификации и аудита»

Юридический адрес:101000, г. Москва, ул. Мясницкая, д. 22, стр. 1.
Фактический адрес:101000, г. Москва, ул. Мясницкая, д. 22, стр. 1.
Телефон:+7 (499) 390-97-00
Адрес сайта:www.raesa.ru
E-mail: 3909700@mail.ru

Наименование и адрес заказчика

ООО «Сатурн»

ИНН / КПП7603041779 / 760401001
ОГРН1087603003025
Юридический адрес:150000 г. Ярославль, ул. Свободы, д.2, офис 515
Генеральный директор:Голодаев А.А.

Характеристика испытываемого объекта

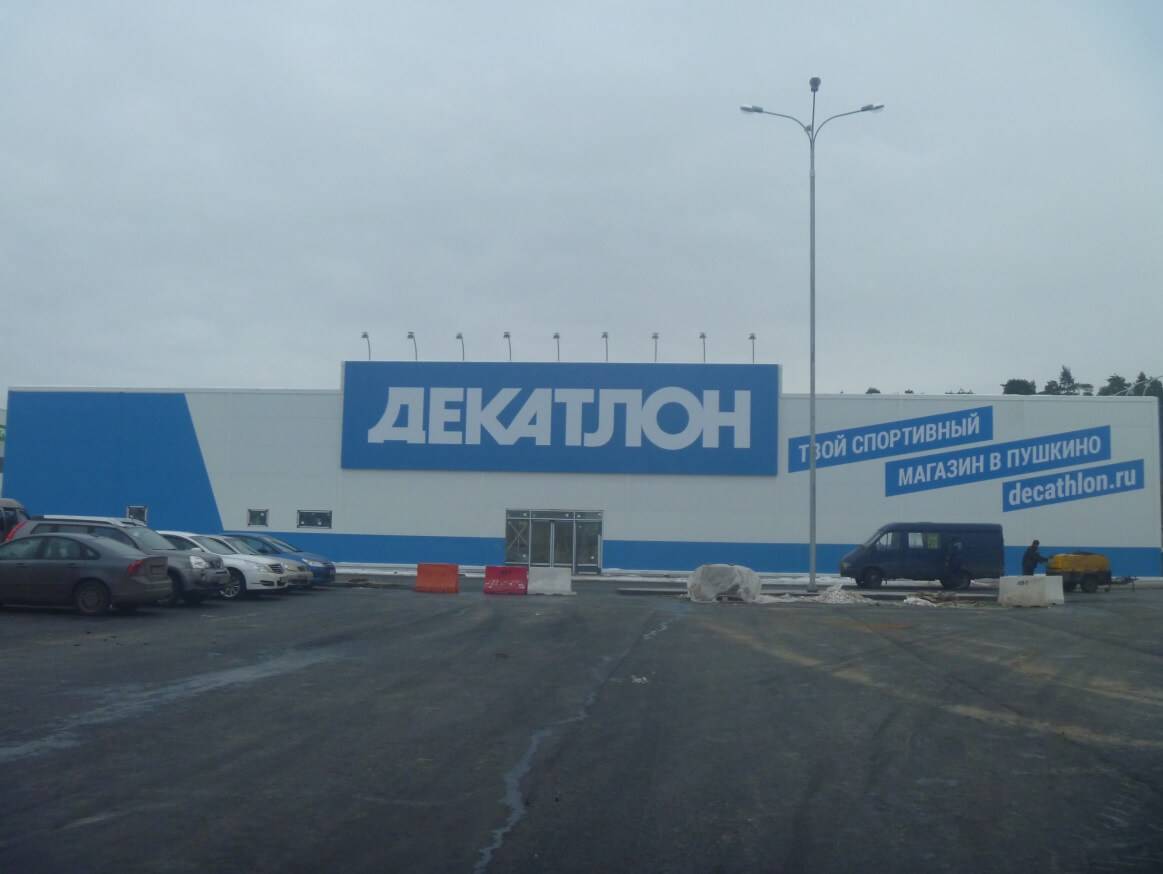

Эксплуатационные испытания лестниц на отрыв (3 шт.) на объекте Заказчика по адресу: Пересечение Красноармейского и Ярославского шоссе (в районе т.ц. Глобус, г. Пушкино) магазин Декатлон.

Дата проведения проверки: 10.11.2016 г.

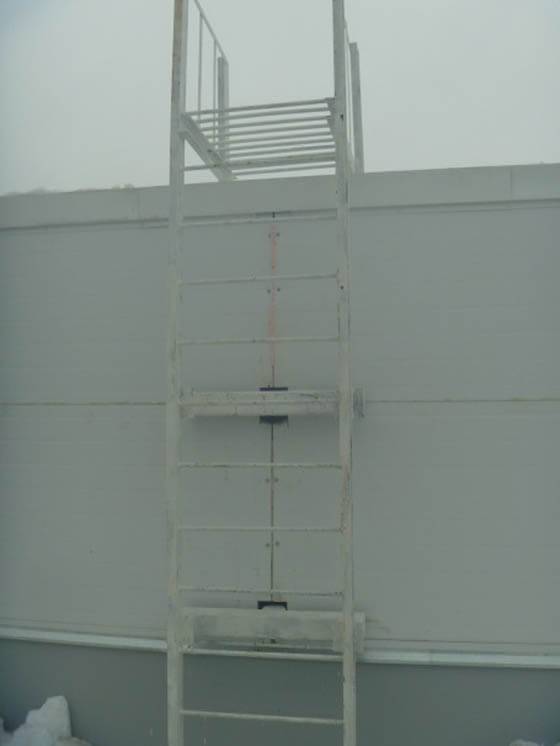

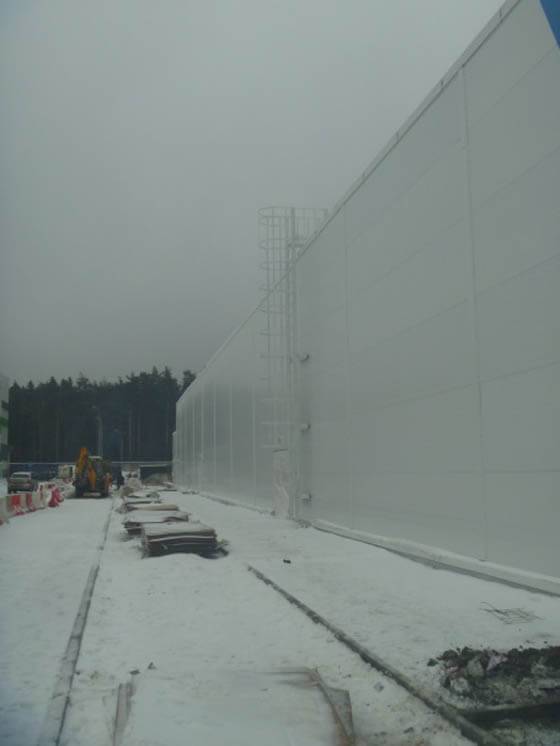

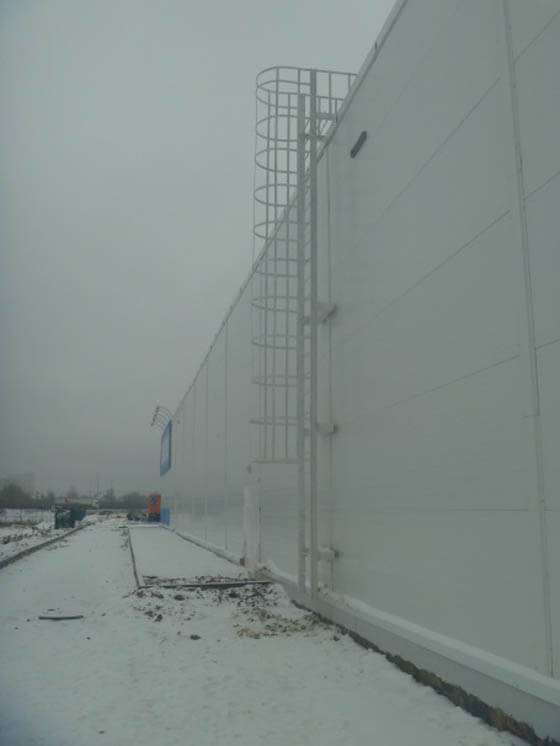

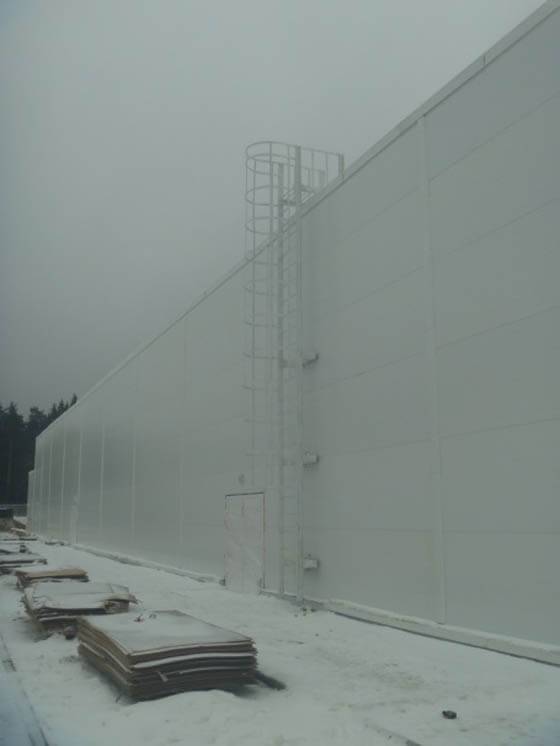

Фактически смонтированные конструкции

Испытания лестниц на отрыв на магазине «Декатлон» в городе Пушкино Испытания лестниц на отрыв на магазине «Декатлон» в городе Пушкино
Испытания лестниц на отрыв на магазине «Декатлон» в городе Пушкино Испытания лестниц на отрыв на магазине «Декатлон» в городе Пушкино

Испытательное измерительное оборудование

№ п/пНаименование оборудования№ АттестатаСрок действия аттестата
1Установка для испытания пожарных лестниц «ТЦ-46»№ 1/15с 16.11.15 г. по 16.11.16 г.
2Приспособление для испытания ограждения крыш «ТЦ-46.05»№ 2/15с 16.11.15 г. по 16.11.16 г.

Порядок проведения испытаний

Объем испытаний и проверок наружных стационарных лестниц, их ограждений, а также ограждений кровли зданий:

  1. Проверка основных размеров;
  2. Проверка предельных отклонений размеров и форм;
  3. Визуальная проверка целостности конструкций и их креплений;
  4. Проверка качества сварных швов;
  5. Проверка качества защитных покрытий;
  6. Проверка требований к размещению лестниц;
  7. Испытания ступени лестницы на прочность;
  8. Испытания балок крепления лестницы на прочность;
  9. Испытания площадок и маршей лестниц на прочность;
  10. Испытания ограждений лестниц на прочность.

Порядок проведения испытаний лестниц

7.1 Испытания проводятся в дневное время суток в условиях визуальной видимости испытателями друг друга с соблюдением соответствующих выполняемым работам правил техники безопасности.

7.2 Место проведения испытаний должно быть огорожено и обозначено предупреждающими знаками.

7.3 Прочностные испытания конструкций являются «статическими», величины испытательных нагрузок выбраны из условия возможного максимального нагружения конструкции с определенным запасом прочности, равным 1,5.

7.4 Испытательная нагрузка должна создаваться любым способом, исключающим нахождение человека непосредственно под испытываемой конструкцией (например, лебедка с редуктором и электроприводом, насос с гидроцилиндром и т. п.).

7.5 Основные размеры конструкций проверяют визуально с применением мерительного инструмента (рулетка металлическая по ГОСТ 7502, линейка металлическая по ГОСТ 427, штангенциркуль по ГОСТ 166, лазерный дальномер). Предельные отклонения размеров не должны превышать значений, указанных в ГОСТ 25772.

7.6 Размещение и монтаж конструкций проверяют визуально в соответствии с рабочими чертежами.

7.7 Контроль качества швов сварных соединений производится визуально в соответствии с ГОСТ 5264.

7.8 Качество защитных покрытий от коррозии проверяется визуально в соответствии с ГОСТ 9.032 и ГОСТ 9.302. Грунтовка и окраска конструкций должны соответствовать V классу покрытия.

7.9 Прочность ступеней вертикальных и маршевых лестниц проверяется путем прикладывания к середине ступеньки вертикально вниз нагрузки величиной 1,8 кН (180 кгс). Нагрузка удерживается в течение 2 мин. После снятия нагрузки остаточной деформации и нарушения целостности конструкции быть не должно. Испытаниям подлежит каждая пятая ступень лестницы.

7.10 Прочность балки крепления вертикальной лестницы к стене здания проверяется путем прикладывания вертикально вниз нагрузки величиной Рбал, рассчитанной по формуле (1), в месте крепления балки к лестнице. Как правило, балки расположены параллельно, поэтому рекомендуется испытывать их попарно. Нагрузка удерживается в течение 2 мин. После снятия нагрузки остаточной деформации и нарушения целостности конструкции быть не должно.

7.11 Прочность лестничного марша проверяется путем прикладывания нагрузки Рмарш, рассчитанной по формуле (2), приложенной вертикально вниз по его середине. Нагрузка удерживается в течение 2 мин. После снятия нагрузки остаточной деформации и нарушения целостности конструкции быть не должно.

7.12 Прочность площадки лестницы проверяется путем прикладывания распределенной нагрузки Рплощ, рассчитанной по формуле (3). Нагрузка удерживается в течение 2 мин. После снятия нагрузки остаточной деформации и нарушения целостности конструкции быть не должно.

7.13 Прочность ограждения вертикальной лестницы проверяется путем прикладывания горизонтальной нагрузки 0,54 кН (54 кгс) в точках, расположенных на расстоянии не более 1,5 м друг от друга по всей вы соте лестницы. Нагрузка удерживается в течение 2 мин. После снятия нагрузки остаточной деформации и нарушения целостности конструкции быть не должно.

7.14 Прочность ограждений марша и площадки маршевых лестниц проверяется путем прикладывания горизонтальной нагрузки 0,54 кН (54 кгс) к каждому ограждению. Нагрузка удерживается в течение 2 мин. После снятия нагрузки остаточной деформации и нарушения целостности конструкции быть не должно.

Проведение испытаний

Балка крепления вертикальной лестницы к стене здания должна выдерживать испытательную нагрузку Рбал, определяемую по формуле (1):

Формула испытаний лестниц на отрыв

где

  • Н - высота лестницы, м;
  • X - количество балок, при помощи которых лестница крепится к стене, шт.;
  • К1 - коэффициент, численно равный высоте участка лестницы, занимаемого одним человеком (пожарным), принимается равным 2,5, м;
  • К2 - максимальная нагрузка, создаваемая одним человеком (пожарным), принимается равной 1,2 кН (120 кгс);
  • К3 - коэффициент запаса прочности, принимается равным 1,5.

Лестничный марш должен выдерживать испытательную нагрузку Рмарш, определяемую по формуле (2):

Формула испытаний лестниц на отрыв

где

  • L - длина марша лестницы, м;
  • K2 - максимальная нагрузка, создаваемая одним человеком (пожарным), принимается равной 1,2 кН (120 кгс);
  • K3 - коэффициент запаса прочности, принимается равным 1,5;
  • K4 - коэффициент, численно равный величине проекции человека на горизонталь, м2, принимается равным 0,5;
  • X - количество балок, при помощи которых марш крепится к стене, шт.;
  • α - угол наклона плоскости лестницы к горизонтали.

Площадка лестницы должна выдерживать испытательную нагрузку Рплощ, определяемую по формуле (3):

Формула испытаний лестниц на отрыв

где

  • S - площадь площадки лестницы, м2;
  • K2 - максимальная нагрузка, создаваемая одним человеком (пожарным), принимается равной 1,2 кН (120 кгс);
  • K3 - коэффициент запаса прочности, принимается равным 1,5;
  • K4 - коэффициент, численно равный величине проекции человека на горизонталь, м2, принимается равным 0,5;
  • X - количество балок, при помощи которых площадка крепится к стене, шт.;

Примечание: испытания проводилась в дневное время суток в условиях визуальной видимости с соблюдением правил техники безопасности.

Дата проведения испытаний: 10.11.2016 г.

Вывод по результатам обследования

Наружная пожарная стационарные лестницы, (3 шт.) на объекте Заказчика по адресу: Пересечение Красноармейского и Ярославского шоссе (в районе т.ц. Глобус, г. Пушкино) магазин Декатлон, прошла проверку внешним осмотром и испытаниями с положительным результатом. Все конструкции лестницы не имеют нарушения целостности и деформации после снятия нагрузки.

Лестница отвечает требованиям ГОСТ Р 53254-2009. «Техника пожарная. Лестницы пожарные наружные стационарные. Ограждения кровли. Общие технические требования. Методы испытания».
