Проверка системы пожаротушения (АУПТ) и внутреннего противопожарного водопровода в ТК «Синдика»

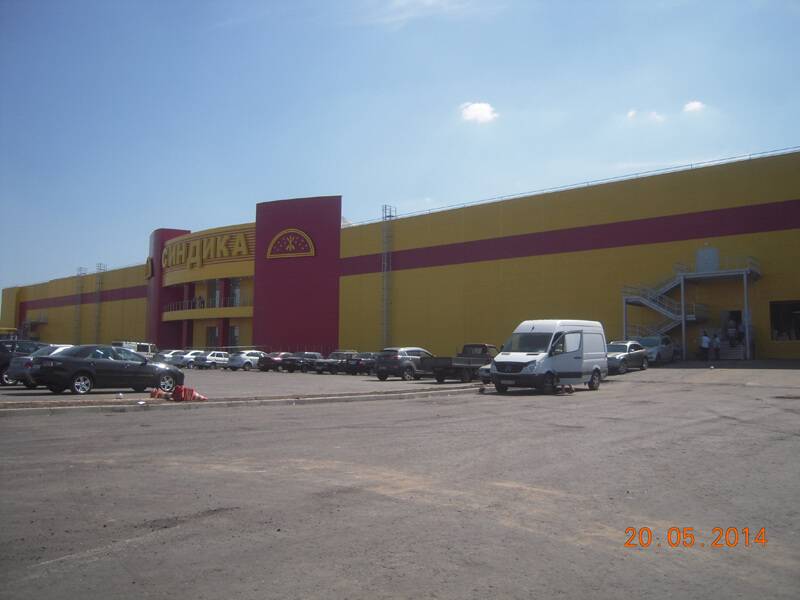

АНО «РАЭСА» провели испытания автоматической установки водяного пожаротушения и внутреннего противопожарного водопровода на объекте: Многофункциональный торгово-выставочный комплекс «Синдика», расположенный по адресу: Московская область, Одинцовский р-н, поселение «Барвихинское», 65 км. МКАД.

Перечень оборудования предусмотренного проектом

  • Насос пожарный NB 100-315/284, Grundfos – 2 шт.
  • Жокей-насос CR 5-16, Grundfos – 1 шт.
  • Дренажный насос KP-350 А1, Grundfos – 1 шт.
  • Узел управления спринклерный водозаполненный в сборе Ду=100 AV-1, Grinnell – 2 шт.
  • Узел управления спринклерный воздушный в сборе Ду=100 DPV-1, Grinnell – 6 шт.
  • Электроконтактный манометр 0-16 кгс/см ДМ2010 исп. 4 – 13 шт.
  • Показывающий манометр 0-16 кгс/см МП4У – 3 шт.
  • Дисковый затвор с контролем положения Ду=200, Ру 16 GMA/С, Grinnell – 7 шт.
  • Дисковый затвор с контролем положения Ду=125, Ру 16 GMA/С, Grinnell – 8 шт.
  • Дисковый затвор Ду=125, Ру 16 VP3448-02, Tecofi – 6 шт.
  • Дисковый затвор Ду=100, Ру 16 VP3448-02, Tecofi – 4 шт.
  • Регулятор давления Ду=125, Ру 16 RAF 60, Tyco – 6 шт.
  • Гидропневмобак 60л. REFLEX-DE – 1 шт.
  • Клапан обратный Ду=200, Ру 16 СВ 3440, Tecofi – 2 шт.
  • Клапан обратный Ду=100, Ру 16 СВ 3440, Tecofi – 4 шт.
  • Клапан обратный Ду=32, Ру 16 СВ 1100, Tecofi – 4 шт.
  • Ороситель спринклерный CBS0-ПВo0,07- R1/2/57.В3- «Аква-Гефест» – 11953 шт.
  • Ороситель спринклерный CBS0-ПВo0,07- R1/2/57.В3- «Аква-Гефест» – 1435 шт.
  • Ороситель спринклерный СВО0-РВо0,35-R1/2Р57.В3-"СВН-10" – 6549 шт.
  • Ороситель спринклерный СВО0-РВо0,35-R1/2Р57.В3-"СВН-10" – 786 шт.
  • Ороситель дренчерный ДВ31-ЩПо0,19-R1/2/В3-«ЗВН-8» – 71 шт.
  • Шкаф пожарный евро открытый, красный, ввод сверху - 630 шт.
  • Кран пожарный Ду=50 - 504 шт.
  • Рукав пожарный с ГР51 (в сборе с головками муфтовыми) - 504 шт.
  • Ствол (d=16мм) – 504 шт.
  • Кран пожарный Ду=65 – 126 шт.
  • Рукав пожарный с ГР66 (в сборе с головками муфтовыми) – 126 шт.
  • Ствол (d=16мм) – 126 шт.
  • Шкаф аппаратуры-коммутации ШАК «СПРУТ-2» - 1 шт.
  • Прибор управления ПУ «СПРУТ-2» - 1 шт.
  • Центральный прибор индикации ПИ «СПРУТ-2» - 1 шт.

Перечень фактически смонтированного оборудования

  • Насос пожарный NB 100-315/284, Grundfos – 2 шт.
  • Жокей-насос CR 5-16, Grundfos – 1 шт.
  • Дренажный насос KP-350 А1, Grundfos – 1 шт.
  • Узел управления спринклерный водозаполненный в сборе Ду=100 AV-1, Grinnell – 2 шт.
  • Узел управления спринклерный воздушный в сборе Ду=100 DPV-1, Grinnell – 6 шт.
  • Электроконтактный манометр 0-16 кгс/см ДМ2010 исп.4 – 13 шт.
  • Показывающий манометр 0-16 кгс/см МП4У – 3 шт.
  • Дисковый затвор с контролем положения Ду=200, Ру 16 GMA/С, Grinnell – 7 шт.
  • Дисковый затвор с контролем положения Ду=125, Ру 16 GMA/С, Grinnell – 8 шт.
  • Дисковый затвор Ду=125, Ру 16 VP3448-02, Tecofi – 6 шт.
  • Дисковый затвор Ду=100, Ру 16 VP3448-02, Tecofi – 4 шт.
  • Регулятор давления Ду=125, Ру 16 RAF 60, Tyco – 6 шт.
  • Гидропневмобак 60л. REFLEX-DE – 1 шт.
  • Клапан обратный Ду=200, Ру 16 СВ 3440, Tecofi – 2 шт.
  • Клапан обратный Ду=100, Ру 16 СВ 3440, Tecofi – 4 шт.
  • Клапан обратный Ду=32, Ру 16 СВ 1100, Tecofi – 4 шт.
  • Ороситель спринклерный CBS0-ПВo0,07- R1/2/57.В3- «Аква-Гефест» – 11953 шт.
  • Ороситель спринклерный CBS0-ПВo0,07- R1/2/57.В3- «Аква-Гефест» – 1435 шт.
  • Ороситель спринклерный СВО0-РВо0,35-R1/2Р57.В3-"СВН-10" – 6549 шт.
  • Ороситель спринклерный СВО0-РВо0,35-R1/2Р57.В3-"СВН-10" – 786 шт.
  • Ороситель дренчерный ДВ31-ЩПо0,19-R1/2/В3-«ЗВН-8» – 71 шт.
  • Шкаф пожарный евро открытый, красный, ввод сверху - 630 шт.
  • Кран пожарный Ду=50 - 504 шт.
  • Рукав пожарный с ГР51 (в сборе с головками муфтовыми) - 504 шт.
  • Ствол (d=16мм) – 504 шт.
  • Кран пожарный Ду=65 – 126 шт.
  • Рукав пожарный с ГР66 (в сборе с головками муфтовыми) – 126 шт.
  • Ствол (d=16мм) – 126 шт.
  • Шкаф аппаратуры-коммутации ШАК «СПРУТ-2» - 1шт.
  • Прибор управления ПУ «СПРУТ-2» - 1шт.
  • Центральный прибор индикации ПИ «СПРУТ-2» - 1шт.

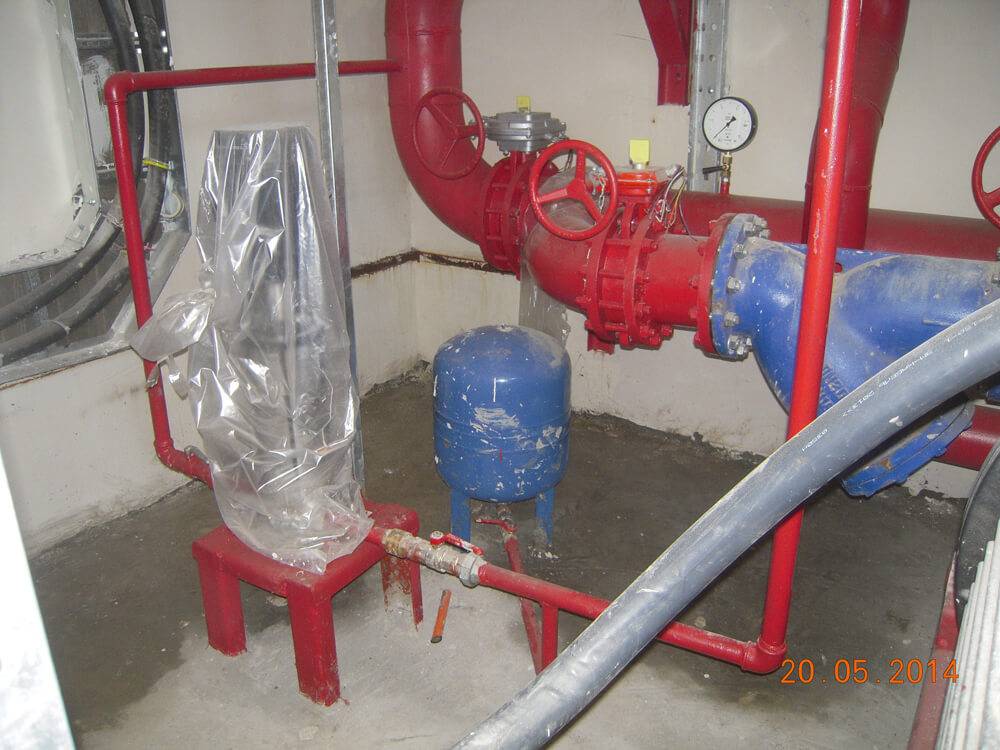

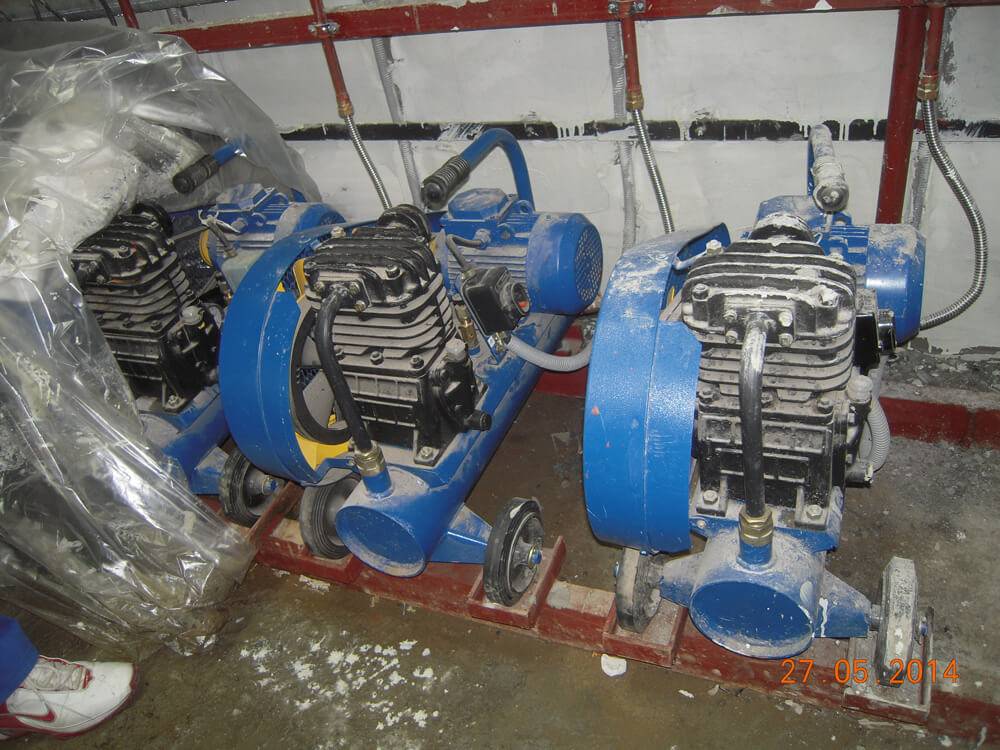

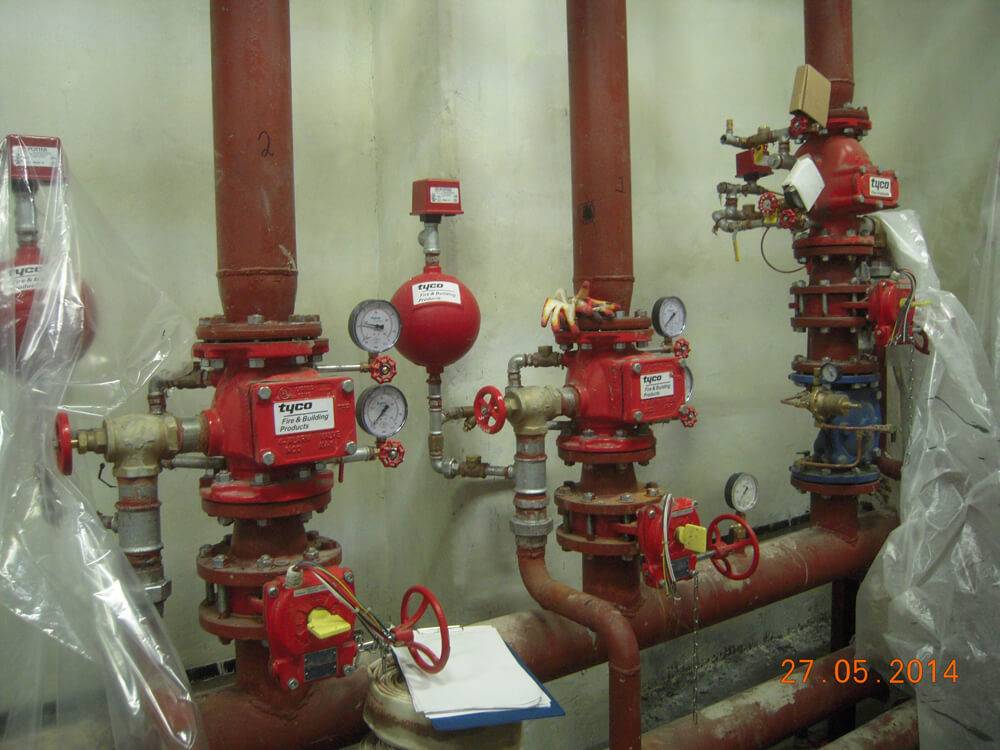

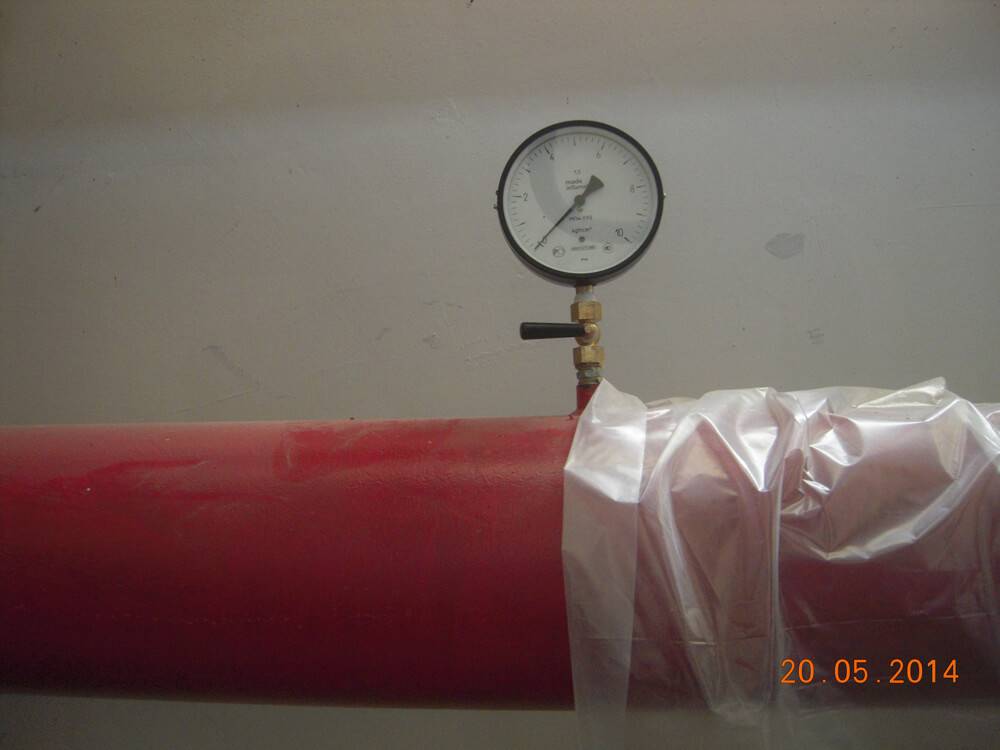

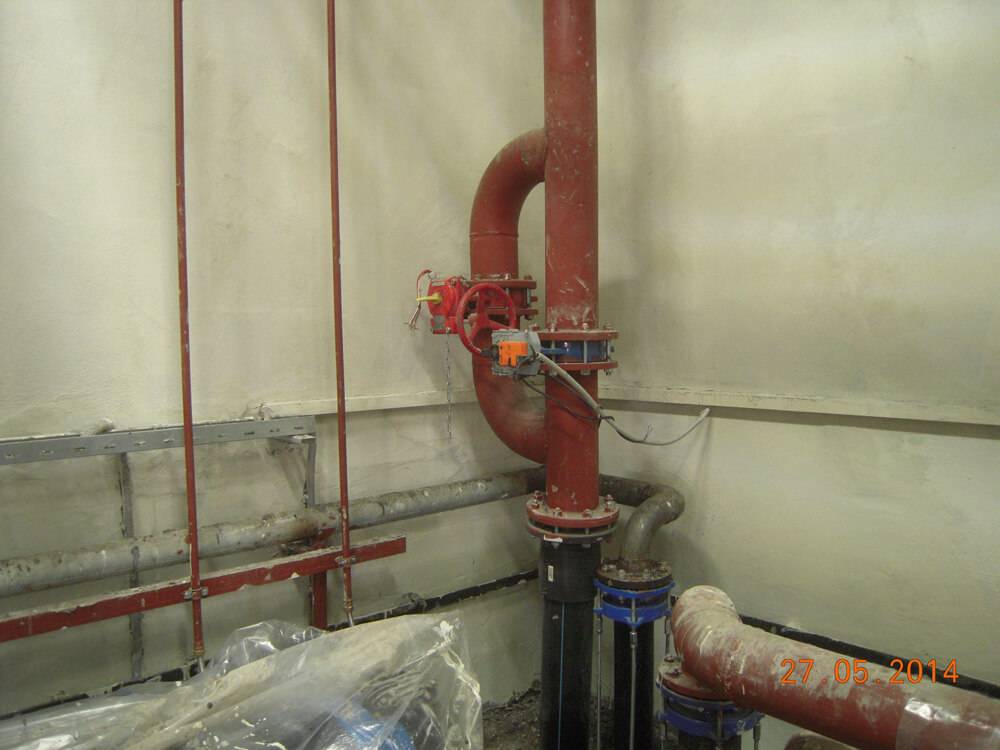

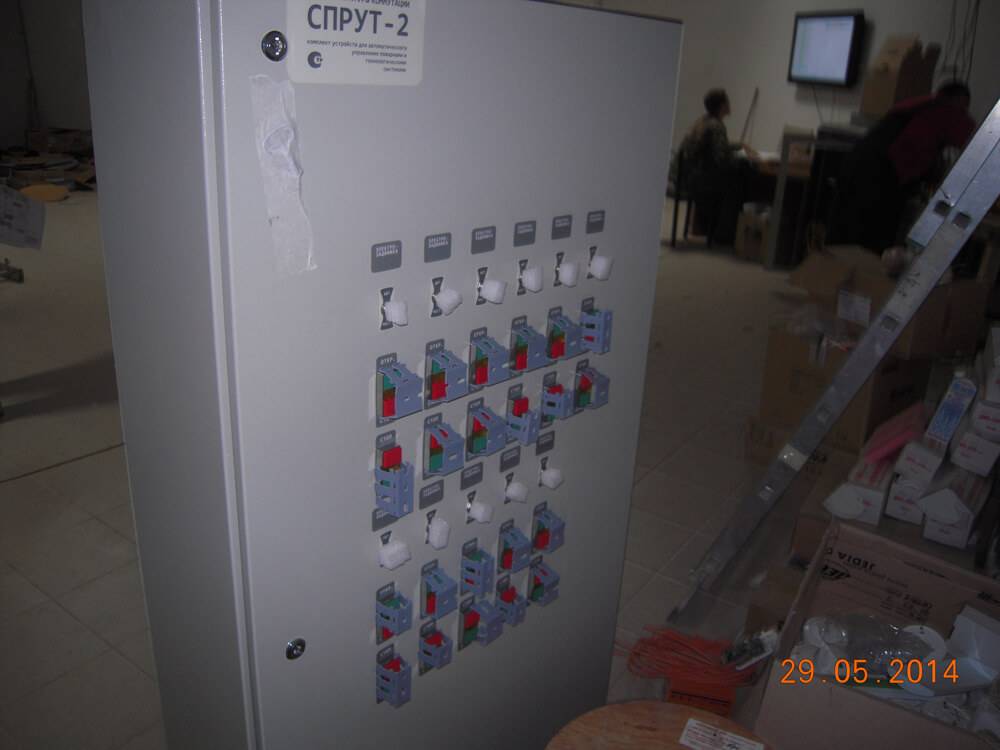

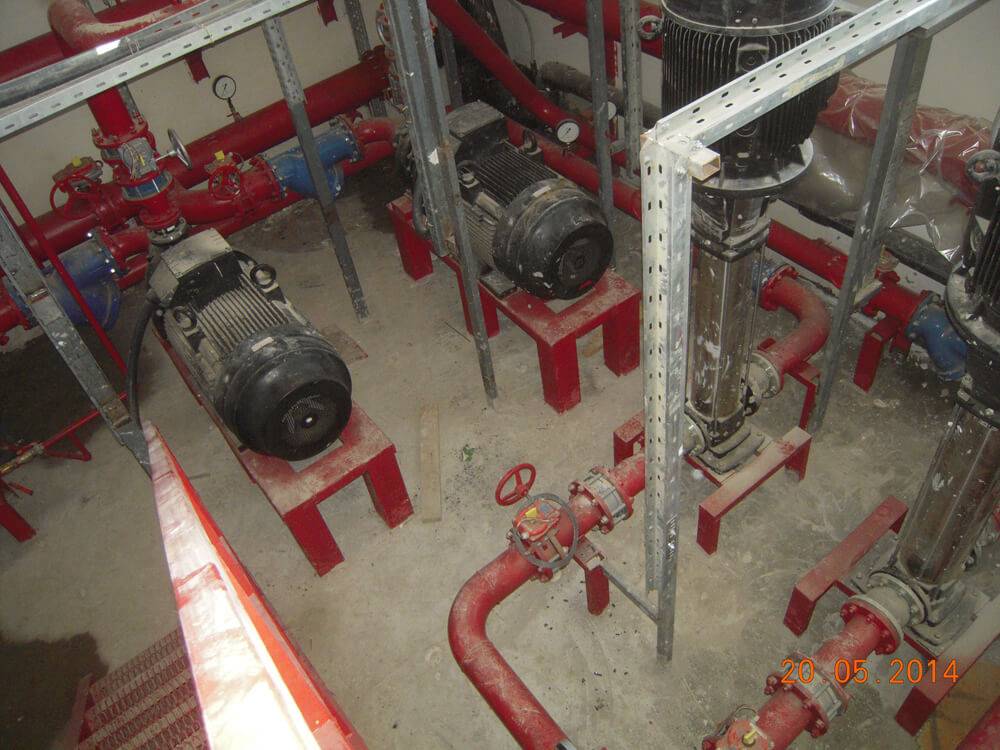

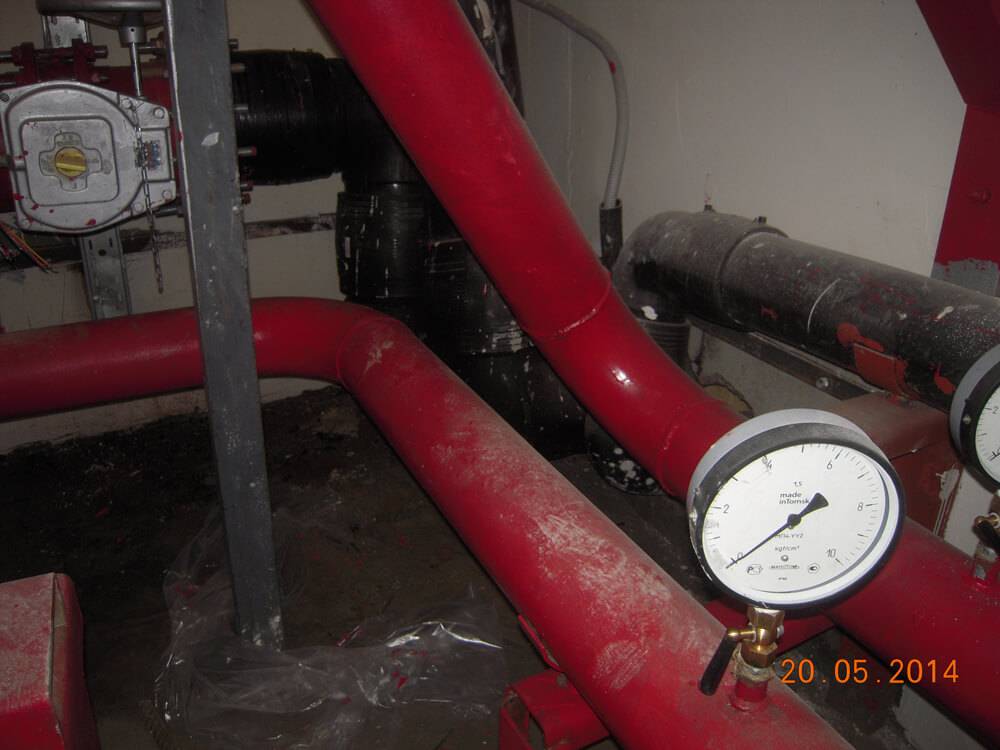

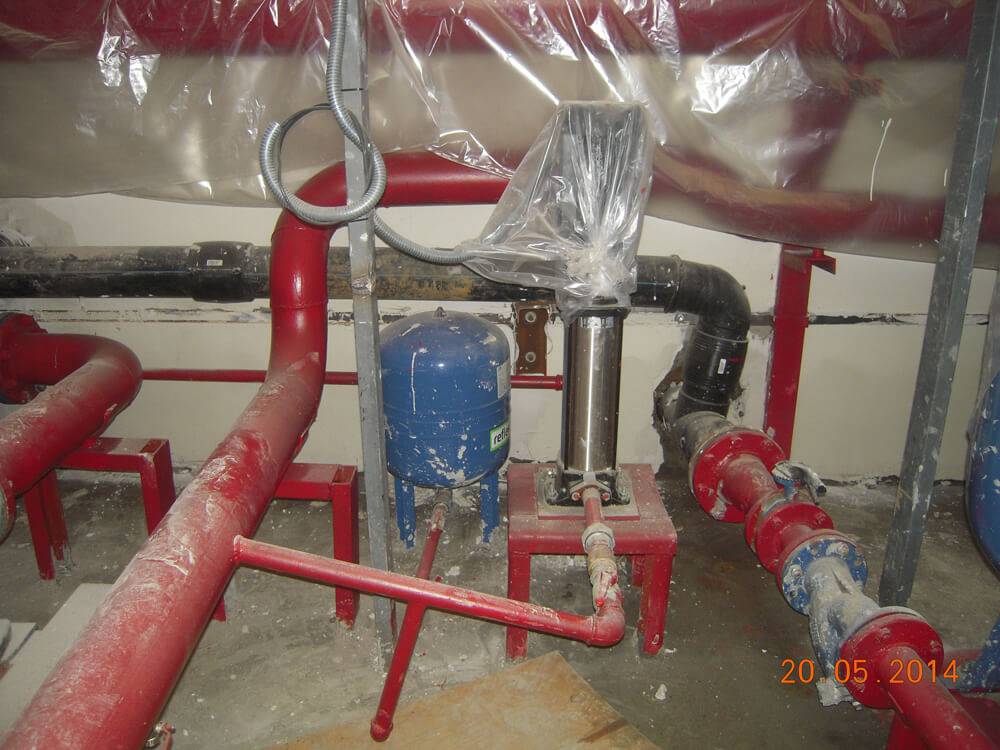

Фото смонтированного оборудования:

Проверка автоматической установки водяного пожаротушения в ТК «Синдика» Проверка автоматической установки водяного пожаротушения в ТК «Синдика»
Проверка автоматической установки водяного пожаротушения в ТК «Синдика» Проверка автоматической установки водяного пожаротушения в ТК «Синдика»
Проверка автоматической установки водяного пожаротушения в ТК «Синдика» Проверка автоматической установки водяного пожаротушения в ТК «Синдика»
Проверка автоматической установки водяного пожаротушения в ТК «Синдика» Проверка автоматической установки водяного пожаротушения в ТК «Синдика»
Испытания внутреннего противопожарного водопровода в ТК «Синдика» Испытания внутреннего противопожарного водопровода в ТК «Синдика»

Описание метода и процедуры испытания

Испытания проведены в соответствии с требованиями ГОСТ Р 50680-94 «Установки водяного пожаротушения автоматические. Общие технические требования. Методы испытаний».

Испытания спринклерных установок проводят в два этапа:

  • I этап — проверку на время срабатывания, интенсивность орошения, наличие ручного отключения в насосной, световой и звуковой сигнализации в помещении насосной и помещении с персоналом, работу узлов управления проводят с помощью теплового импульса, имитирующего пожар и воздействующего непосредственно на спринклерный ороситель;
  • II этап — проверку работы узла управления проводят с соблюдением следующих требований;
  • спринклерные оросители выбранного участка установки (выбирают представители заказчика и Госпожнадзора на основании нормотивной документации) должны быть заменены соответствующими дренчерными оросителями;
  • пуск установки проводят вручную.

Интенсивность орошения определяют на выбранном участке при работе одного спринклерного оросителя каждой секции при расчетном давлении.

Число контролируемых точек должно быть принято не менее трех, которые должны располагаться в наиболее неблагоприятных для орошения местах.

Интенсивность орошения в каждой контрольной точке (I) в (л/с·м2) должна быть не ниже нормативной.

При получении неудовлетворительных результатов испытаний хотя бы по одному из параметров должны быть определены и устранены причины, а затем повторно проведены испытания.

При испытании световой и звуковой сигнализации в помещении персонала за время срабатывания установки приниматься время с момента получения сигнала о пожаре до момента начала истечения воды из оросителей.

Сведения об использованном испытательном оборудовании и средствах измерения

  1. ручные пожарные стволы с насадками диаметром 13 мм и 19 мм;
  2. цилиндрическая вставка длиной 150 мм с манометром;
  3. показывающий манометр с пределом измерения до 10 кг•см-2, класс точности не более 1,5, диаметр корпуса 60-160 мм.

Констатация погрешности измерений: Пределы допустимой основной погрешности манометра МТ класса точности 1.5 = ±1.5% диапазона показаний.

Выводы по результатам испытаний

Системы автоматической установки водяного пожаротушения и внутреннего противопожарного водопровода на объекте: Многофункциональный торгово-выставочный комплекс «Синдика», расположенный по адресу: Московская область, Одинцовский р-н, поселение «Барвихинское», 65 км. МКАД – смонтированы в полном объеме и способны выполнять свои функции при пожаре по защите проемов в автоматическом режиме и тушение от пожарных кранов.

Таблица проведения испытаний АУПТ

№ п/п Наименование проверяемой позиции Требование нормативных документов Характеристики Соответствие (да/нет) Ссылка на норму
1.Исполнительная документация:- лицензия на монтаж
- проект системы АУПТ;
- сертификаты соответствия на оборудование;
- акты по всем видам работ;
- протоколы испытаний.
ИмеетсяНПБ 110-03
СНиП 3.01.04-87 (приложение 1)
ГОСТ Р 50680-94
ГОСТ Р 50800-95
ПУЭ 1.2.17-1.2.18
НПБ 88-2001
ВСН 25-09.67-85
Проект АУПТ
ТД на установку
2.Внешний осмотрВыявление очевидных дефектов
Контроль маркировки
Цвет окраски
Стойкость к коррозии
Наличие узлов для опломбиров.
Сварочные швы
ПроведенНПБ 88-2001
ГОСТ Р 51052-2002
ТД на установку
2.1.Оценка соответствия монтажа оборудования АУПТ проектной документации.Правильность монтажа трубопроводов и оборудования согласно разработанной проектной документации.По проектуПроект АУПТ
ТД на установку
2.2.Правильность установки и соединения УУ:
- электрощитов
- приборов
- панелей
- приёмных станций
- извещателей
Последовательность расположения устройств относительно друг друга
Удобство доступа для контроля состояния оборудования
Расстояние между отдельными устройствами
По проектуПУЭ
ТД на установку
2.3.- соответствие монтажа электро-технического оборудованияНаличие заземленияСоотв. проектуПроект АУПТ,
ТД на установку
ПУЭ
2.4.- качество выполнения монтажных работНаличие очевидных дефектовСоотв. проектуПаспорта
2.5.Измерительные приборыИсправность
Протоколы поверки
Пломбы на измерительных приборах
Соотв. проектуТД на установку
3.Работа узлов управления:Устройства выпуска воздуха из верхних точекГОСТ Р 51052-2002
ТД на установку
4.ТрубопроводыПротоколы гидравлических испытаний трубопроводов и оборудования узла управления
Толщина сварочных швов
1.5 МПа-15кг/см²ИмеетсяСНиП 3.05.05-84 п.5.4 табл.2
ГОСТ Р 51052-2002
