«Детская поликлиника и оздоровительный центр», МО, г.о. Жуковский

Испытания наружных лестниц детской поликлиники в Жуковском

АНО «РАЭСА» провела испытания пожарных лестниц (5 шт.) на объекте: «Детская поликлиника и оздоровительный центр», находящийся по адресу: МО, г.о. Жуковский, микрорайон 5Б.

Дата проведения проверки: 15.12.2017 г.

Примечание: испытания проводилась в дневное время суток в условиях визуальной видимости с соблюдением правил техники безопасности.

Наименование и адрес испытательного центра

АНО «Региональное агентство экспертизы, сертификации и аудита»

Юридический адрес:101000, г. Москва, ул. Мясницкая, д. 22, стр. 1.
Фактический адрес:101000, г. Москва, ул. Мясницкая, д. 22, стр. 1.
Телефон:+7 (499) 390-97-00
Адрес сайта:www.raesa.ru
E-mail: 3909700@mail.ru

Наименование и адрес заказчика

ООО «ЦЕНТРСТРОЙСЕРВИС»

ИНН / КПП5027145098 / 502701001
ОГРН1095027000694
Юридический адрес:140060, Московская обл., Люберецкий р-н, Октябрьский гп, мкр. Западный, ул. Спортивная, д.1.
Генеральный директор:Васикин М.В.

Организация производившая монтаж

ООО «Аква-строй»

ИНН503112773
ОГРН1165031052867
Юридический адрес:142404, Московская обл., г. Ногинск, ул. Советской Конституции, д. 2/27, офис 4.
Лицензия № 50-Б/01259 МЧС России от 28.12.2016 г. на право выполнения работ по огнезащите материалов, изделий и конструкций.

Перечень фактически смонтированного оборудования

№ п/п Наименование, кол-во Параметры Количество ступеней
1МС-1 – 2 шт. l – 4830 мм., h – 600 мм.13
2МС-2 – 1 шт.l – 4400 мм., h – 800 мм.14
3МС-3 – 2 шт.l – 5300 мм., h – 800 мм.15

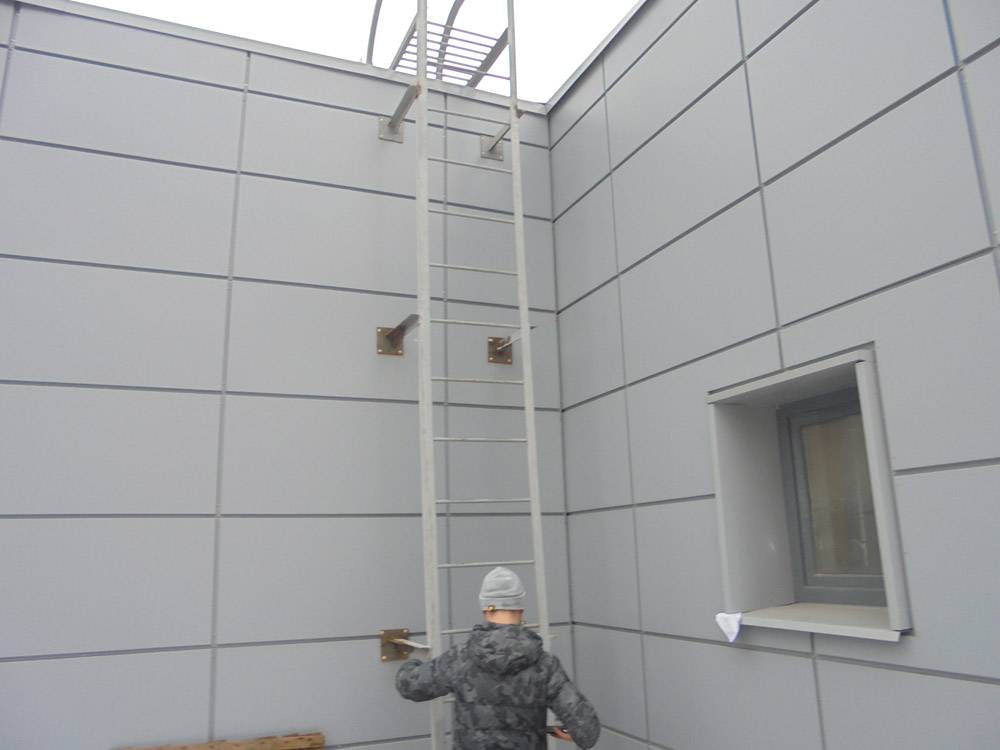

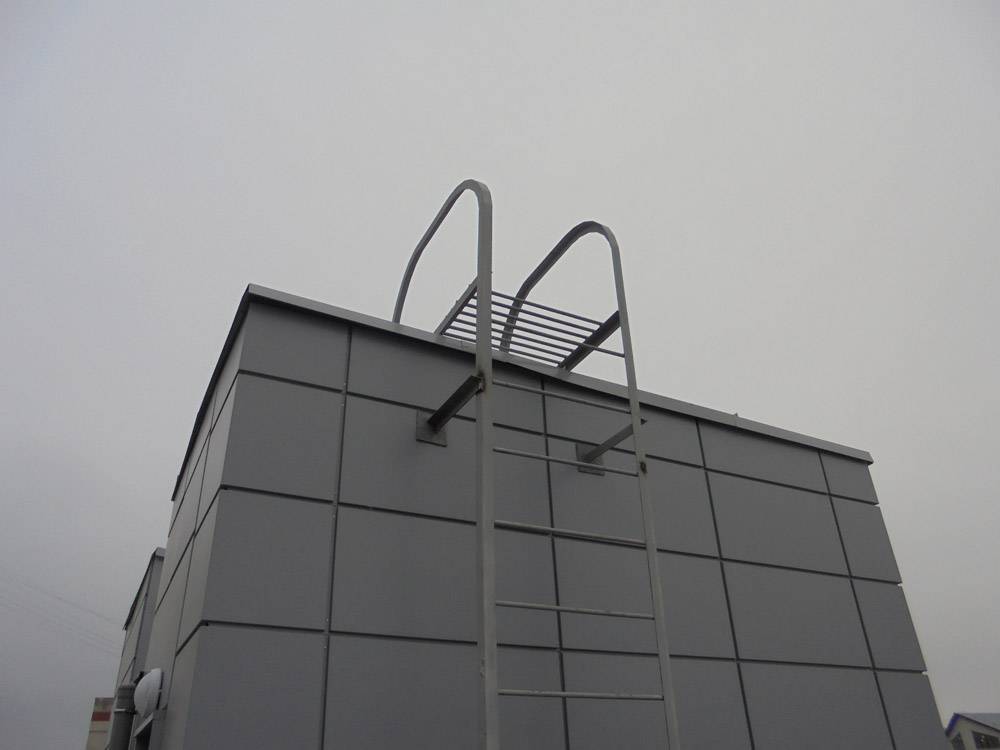

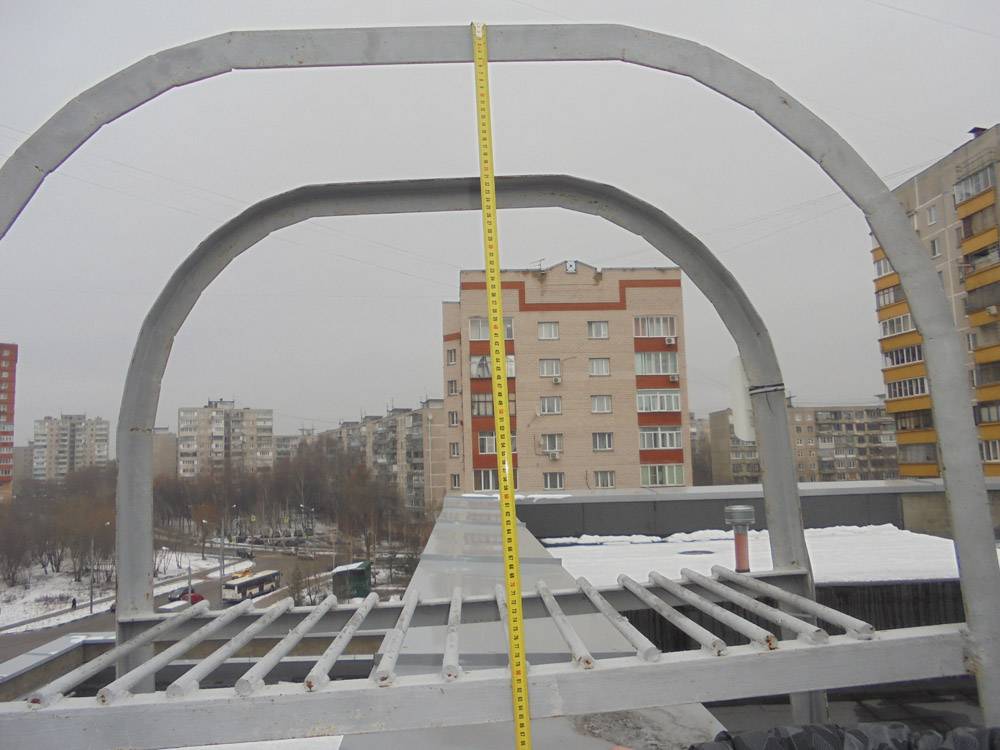

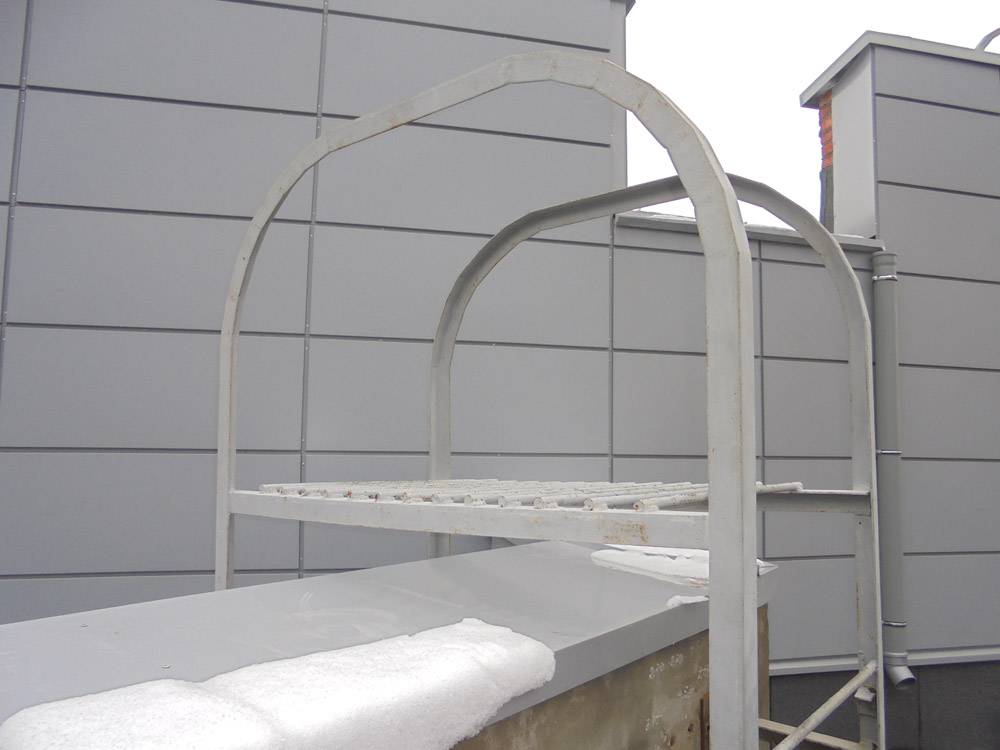

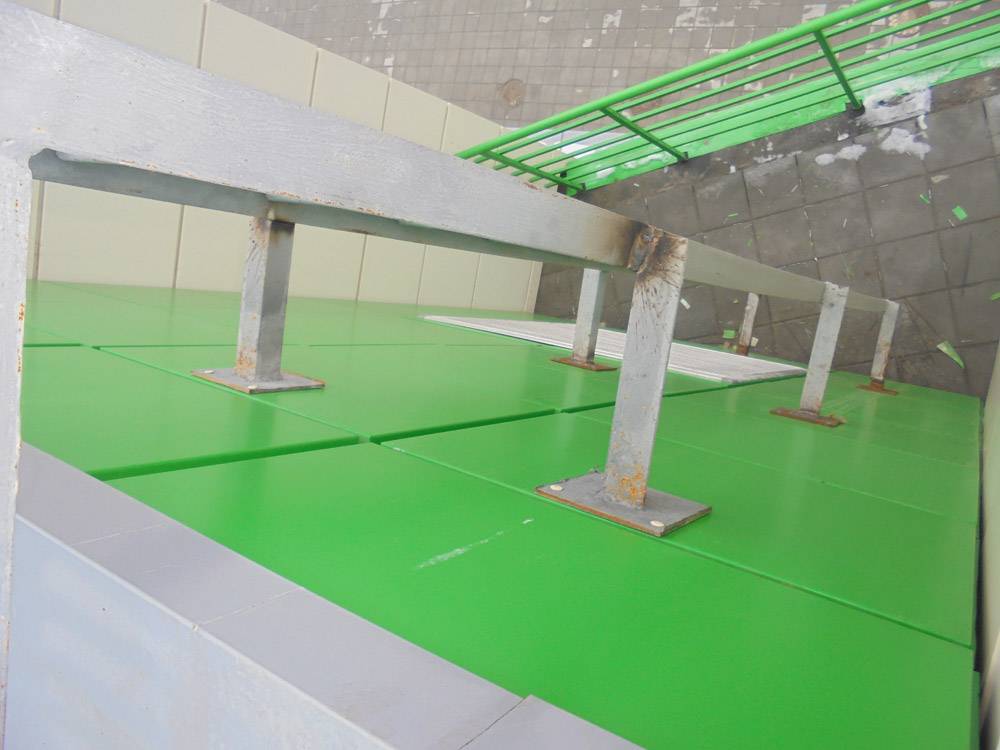

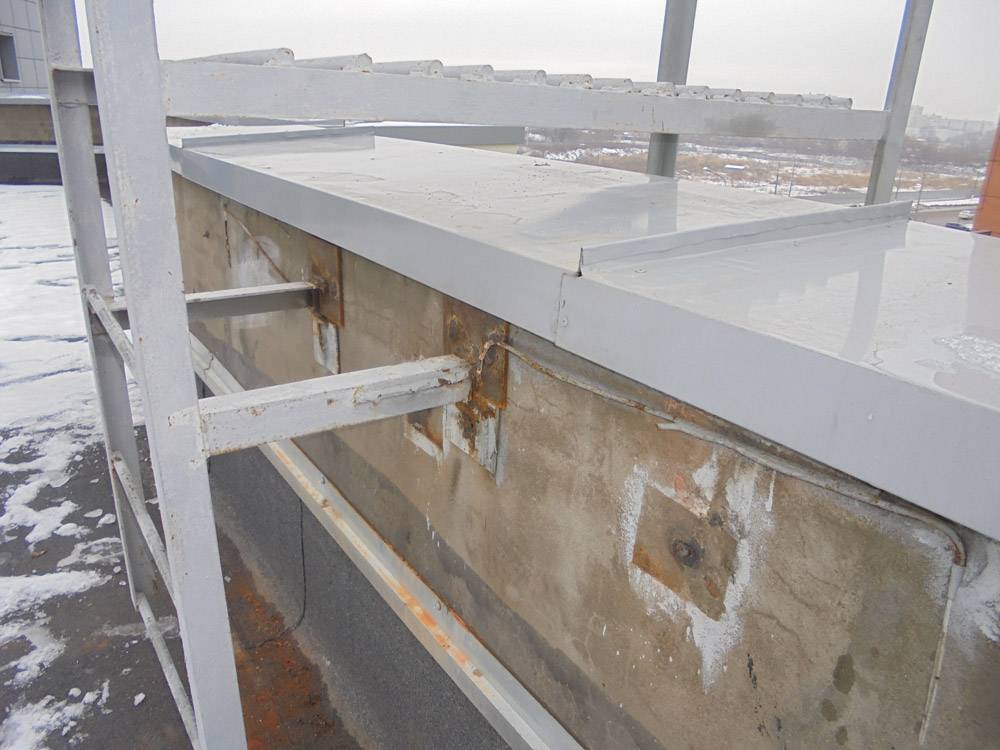

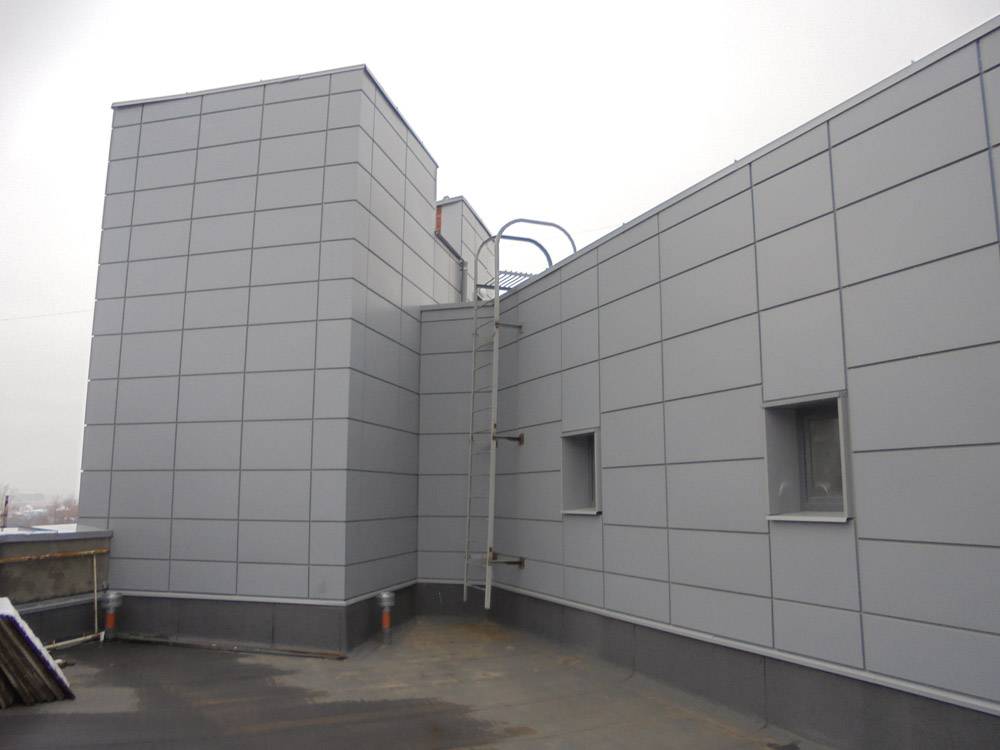

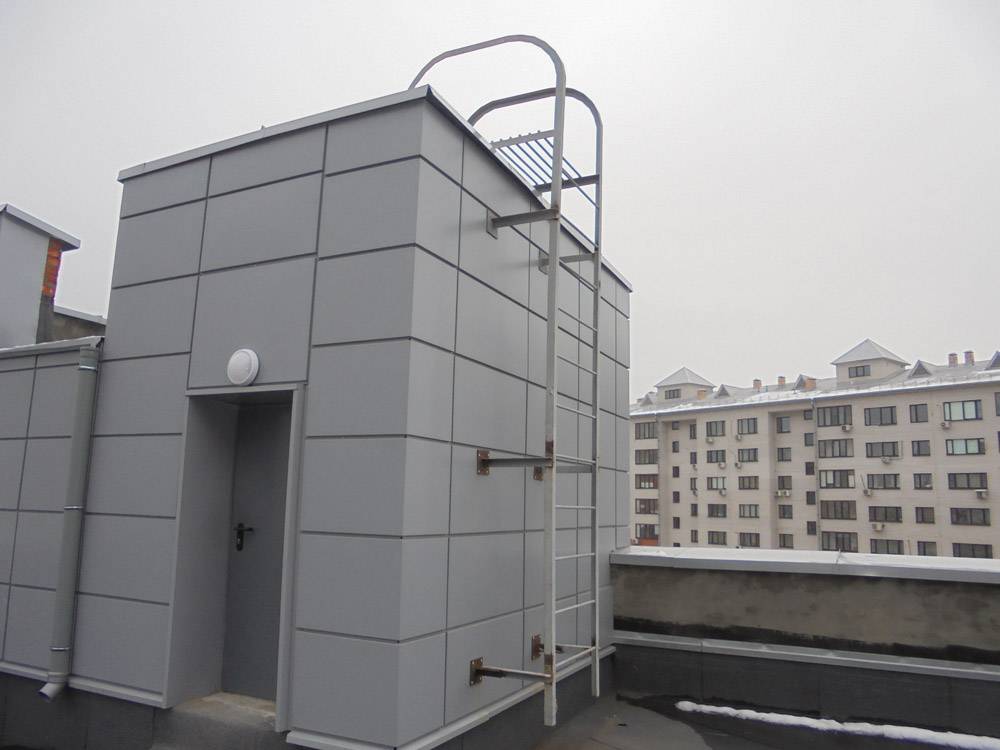

Лестница смонтированная на детской поликлинике в ЖуковскомИспытания лестниц детской поликлиники в Жуковском
Лестница смонтированная на детской поликлинике в ЖуковскомЛестница смонтированная на детской поликлинике в Жуковском
Лестница смонтированная на детской поликлинике в ЖуковскомЛестница смонтированная на детской поликлинике в Жуковском
Лестница смонтированная на детской поликлинике в ЖуковскомЛестница смонтированная на детской поликлинике в Жуковском

Испытательное измерительное оборудование

№ п/п Наименование оборудования № Аттестата Срок действия аттестата
1Установка для испытания пожарных лестниц «ТЦ-46»№ 1/17с 16.11.17 г. по 16.11.18 г.
2Приспособление для испытания ограждения крыш «ТЦ-46.05»№ 2/17с 16.11.17 г. по 16.11.18 г.

Порядок проведения испытаний

Объём испытаний и проверок наружных стационарных лестниц, их ограждений, а также ограждений кровли зданий:

  1. Проверка основных размеров.
  2. Проверка предельных отклонений размеров и форм.
  3. Визуальная проверка целостности конструкций и их креплений.
  4. Проверка качества сварных швов.
  5. Проверка качества защитных покрытий.
  6. Испытания ограждений кровли зданий на прочность.

Порядок проведения испытаний лестниц.

8.1 Испытания проводятся в дневное время суток в условиях визуальной видимости испытателями друг друга с соблюдением соответствующих выполняемым работам правил техники безопасности.

8.2 Место проведения испытаний должно быть огорожено и обозначено предупреждающими знаками.

8.3 Прочностные испытания конструкций являются «статическими», величины испытательных нагрузок выбраны из условия возможного максимального нагружения конструкции с определенным запасом прочности, равным 1,5.

8.4 Испытательная нагрузка должна создаваться любым способом, исключающим нахождение человека непосредственно под испытываемой конструкцией (например, лебедка с редуктором и электроприводом, насос с гидроцилиндром и т. п.).

8.5 Основные размеры конструкций проверяют визуально с применением мерительного инструмента (рулетка металлическая по ГОСТ 7502, линейка металлическая по ГОСТ 427, штангенциркуль по ГОСТ 166, лазерный дальномер). Предельные отклонения размеров не должны превышать значений, указанных в ГОСТ 25772.

8.6 Размещение и монтаж конструкций проверяют визуально в соответствии с рабочими чертежами.

8.7 Контроль качества швов сварных соединений производится визуально в соответствии с ГОСТ 5264.

8.8 Качество защитных покрытий от коррозии проверяется визуально в соответствии с ГОСТ 9.032 и ГОСТ 9.302. Грунтовка и окраска конструкций должны соответствовать V классу покрытия.

8.9 Прочность ступеней вертикальных и маршевых лестниц проверяется путем прикладывания к середине ступеньки вертикально вниз нагрузки величиной 1,8 кН (180 кгс). Нагрузка удерживается в течение 2 мин. После снятия нагрузки остаточной деформации и нарушения целостности конструкции быть не должно. Испытаниям подлежит каждая пятая ступень лестницы.

8.10 Прочность балки крепления вертикальной лестницы к стене здания проверяется путем прикладывания вертикально вниз нагрузки величиной Рбал, рассчитанной по формуле (1), в месте крепления балки к лестнице. Как правило, балки расположены параллельно, поэтому рекомендуется испытывать их попарно. Нагрузка удерживается в течение 2 мин. После снятия нагрузки остаточной деформации и нарушения целостности конструкции быть не должно.

Формула испытания балки лестницы(1), где

  • Н - высота лестницы, м;
  • X - количество балок, при помощи которых лестница крепится к стене, шт.;
  • К1 - коэффициент, численно равный высоте участка лестницы, занимаемого одним человеком (пожарным), принимается равным 2,5, м;
  • К2 - максимальная нагрузка, создаваемая одним человеком (пожарным), принимается равной 1,2 кН (120 кгс);
  • К3 - коэффициент запаса прочности, принимается равным 1,5.

8.11 Прочность лестничного марша проверяется путем прикладывания нагрузки Рмарш, рассчитанной по формуле (2), приложенной вертикально вниз по его середине. Нагрузка удерживается в течение 2 мин. После снятия нагрузки остаточной деформации и нарушения целостности конструкции быть не должно.

Формула испытания марша лестницы(2), где

  • L - длина марша лестницы, м;
  • K2 - максимальная нагрузка, создаваемая одним человеком (пожарным), принимается равной 1,2 кН (120 кгс);
  • K3 - коэффициент запаса прочности, принимается равным 1,5;
  • K4 - коэффициент, численно равный величине проекции человека на горизонталь, м , принимается равным 0,5;
  • X- количество балок, при помощи которых марш крепится к стене, шт.;
  • α - угол наклона плоскости лестницы к горизонтали.

8.12 Прочность площадки лестницы проверяется путем прикладывания распределенной нагрузки Рплощ, рассчитанной по формуле (3). Нагрузка удерживается в течение 2 мин. После снятия нагрузки остаточной деформации и нарушения целостности конструкции быть не должно.

Формула испытания площади лестницы (3), где

  • S - площадь площадки лестницы, м;
  • K2 - максимальная нагрузка, создаваемая одним человеком (пожарным), принимается равной 1,2 кН (120 кгс);
  • K3- коэффициент запаса прочности, принимается равным 1,5;
  • K4- коэффициент, численно равный величине проекции человека на горизонталь, м , принимается равным 0,5;
  • X- количество балок, при помощи которых площадка крепится к стене, шт.

8.13 Прочность ограждения вертикальной лестницы проверяется путем прикладывания горизонтальной нагрузки 0,54 кН (54 кгс) в точках, расположенных на расстоянии не более 1,5 м друг от друга по всей вы соте лестницы. Нагрузка удерживается в течение 2 мин. После снятия нагрузки остаточной деформации и нарушения целостности конструкции быть не должно.

Вывод по результатам обследования

Пожарные лестницы (5 шт.) на объекте: «Детская поликлиника и оздоровительный центр», находящийся по адресу: МО, г.о. Жуковский, микрорайон 5Б, прошли проверку внешним осмотром и испытаниями с положительным результатом. Все конструкции не имеют нарушения целостности и деформации после снятия нагрузки.

Ограждения крыш отвечают требованиям ГОСТ Р 53254-2009. «Техника пожарная. Лестницы пожарные наружные стационарные. Ограждения кровли. Общие технические требования. Методы испытания». Размеры соответствуют требованиям ГОСТ 25772-83 «Ограждения лестниц, балконов и крыш стальные. Общие технические условия» (утв. постановлением Госстроя СССР от 18 апреля 1983 г. N 72).
