Испытания лестниц «Гипермаркета «Карусель»

Испытательная пожарная лаборатория АНО «РАЭСА» провела эксплуатационные испытания наружных пожарных лестниц в количестве 8 шт. высотой до 10 метров каждая, на объекте «Гипермаркет «Карусель», расположенный по адресу: г. Москва, ул. Озерная, вл. 48, стр. 3, стр. 4.

Специалистами пожарной лаборатории АНО «РАЭСА» использовалось измерительное оборудование, представленное в таблице.

№ п/пНаименование оборудования№ АттестатаСрок действия аттестата
1Установка для испытания пожарных лестниц «ТЦ-46»
Приспособление для испытания ограждения крыш «ТЦ-46.05»
№ 1/15

№ 2/15
с 16.11.15 г. по 16.11.16 г.

с 16.11.15 г. по 16.11.16 г.

Порядок проведения испытаний

Объем испытаний и проверок наружных стационарных лестниц, их ограждений, а также ограждений кровли зданий:

  1. Проверка основных размеров;
  2. Проверка предельных отклонений размеров и форм;
  3. Визуальная проверка целостности конструкций и их креплений;
  4. Проверка качества сварных швов;
  5. Проверка качества защитных покрытий;
  6. Проверка требований к размещению лестниц;
  7. Испытания ступени лестницы на прочность;
  8. Испытания балок крепления лестницы на прочность;
  9. Испытания площадок и маршей лестниц на прочность;
  10. Испытания ограждений лестниц на прочность.

Порядок проведения испытания лестниц

  1. Испытания проводились в дневное время суток в условиях визуальной видимости с соблюдением соответствующих выполняемым работам правил техники безопасности.
  2. Основные размеры конструкций проверялись визуально с применением измерительного инструмента (рулетка металлическая по ГОСТ 7502, линейка металлическая по ГОСТ 427, штангенциркуль по ГОСТ 166, лазерный дальномер). Предельные отклонения размеров не превышали значений, указанных в ГОСТ 25772.
  3. Размещение и монтаж конструкций проверялись визуально в соответствии с рабочими чертежами.
  4. Контроль качества швов сварных соединений производились визуально в соответствии с ГОСТ 5264.
  5. Качество защитных покрытий от коррозии проверялись визуально в соответствии с ГОСТ 9.032 и ГОСТ 9.302. Грунтовка и окраска конструкций соответствует V классу покрытия.
  6. Прочность ступеней вертикальных и маршевых лестниц проверялась путем прикладывания к середине ступеньки вертикально вниз нагрузки величиной 1,8 кН (180 кгс). Нагрузка удерживалась в течение 2 мин. После снятия нагрузки остаточной деформации и нарушения целостности конструкции выявлено не было.
  7. Прочность балки крепления вертикальной лестницы к стене здания проверялась путем прикладывания вертикально вниз нагрузки величиной Рбал, рассчитанной по формуле (1), в месте крепления балки к лестнице. Балки были расположены параллельно, поэтому испытания проводились попарно. Нагрузка удерживалась в течение 2 мин. После снятия нагрузки остаточной деформации и нарушения целостности конструкции выявлено не было.
  8. Прочность лестничного марша проверялась путем прикладывания нагрузки Рмарш, рассчитанной по формуле (2), приложенной вертикально вниз по его середине. Нагрузка удерживалась в течение 2 мин. После снятия нагрузки остаточной деформации и нарушения целостности конструкции выявлено не было.
  9. Прочность площадки лестницы проверялась путем прикладывания распределенной нагрузки Рплощ, рассчитанной по формуле (3). Нагрузка удерживалась в течение 2 мин. После снятия нагрузки остаточной деформации и нарушения целостности конструкции выявлено не было.
  10. Прочность ограждения вертикальной лестницы проверялась путем прикладывания горизонтальной нагрузки 0,54 кН (54 кгс) в точках, расположенных на расстоянии не более 1,5 м друг от друга по всей высоте лестницы. Нагрузка удерживалась в течение 2 мин. После снятия нагрузки остаточной деформации и нарушения целостности конструкции выявлено не было.
  11. Прочность ограждений марша и площадки маршевых лестниц проверялась путем прикладывания горизонтальной нагрузки 0,54 кН (54 кгс) к каждому ограждению. Нагрузка удерживалась в течение 2 мин. После снятия нагрузки остаточной деформации и нарушения целостности конструкции выявлено не было.

Проведение испытаний

Балка крепления вертикальной лестницы к стене здания должна выдерживать испытательную нагрузку Рбал, определяемую по формуле:

Формула испытания балки лестницы(1)

где Н - высота лестницы, м;
X - количество балок, при помощи которых лестница крепится к стене, шт.;
К1 - коэффициент, численно равный высоте участка лестницы, занимаемого одним человеком (пожарным), принимается равным 2,5, м;
К2 - максимальная нагрузка, создаваемая одним человеком (пожарным), принимается равной 1,2 кН (120 кгс);
К3 - коэффициент запаса прочности, принимается равным 1,5.



Лестничный марш должен выдерживать испытательную нагрузку Рмарш, определяемую по формуле:

Формула испытания марша лестницы(2)

где L - длина марша лестницы, м;
K2 - максимальная нагрузка, создаваемая одним человеком (пожарным), принимается равной 1,2 кН (120 кгс);
K3 - коэффициент запаса прочности, принимается равным 1,5;
K4 - коэффициент, численно равный величине проекции человека на горизонталь, м2, принимается равным 0,5;
X - количество балок, при помощи которых марш крепится к стене, шт.;
α - угол наклона плоскости лестницы к горизонтали.



Площадка лестницы должна выдерживать испытательную нагрузку Рплощ, определяемую по формуле:

Формула испытания площади лестницы (3)

где S - площадь площадки лестницы, м2;
K2 - максимальная нагрузка, создаваемая одним человеком (пожарным), принимается равной 1,2 кН (120 кгс);
K3 - коэффициент запаса прочности, принимается равным 1,5;
K4 - коэффициент, численно равный величине проекции человека на горизонталь, м2, принимается равным 0,5;
X - количество балок, при помощи которых площадка крепится к стене, шт.

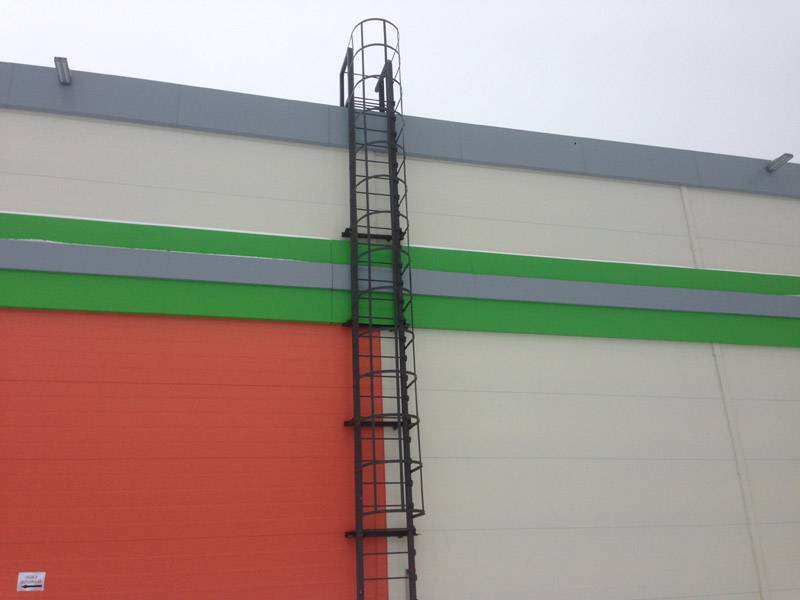

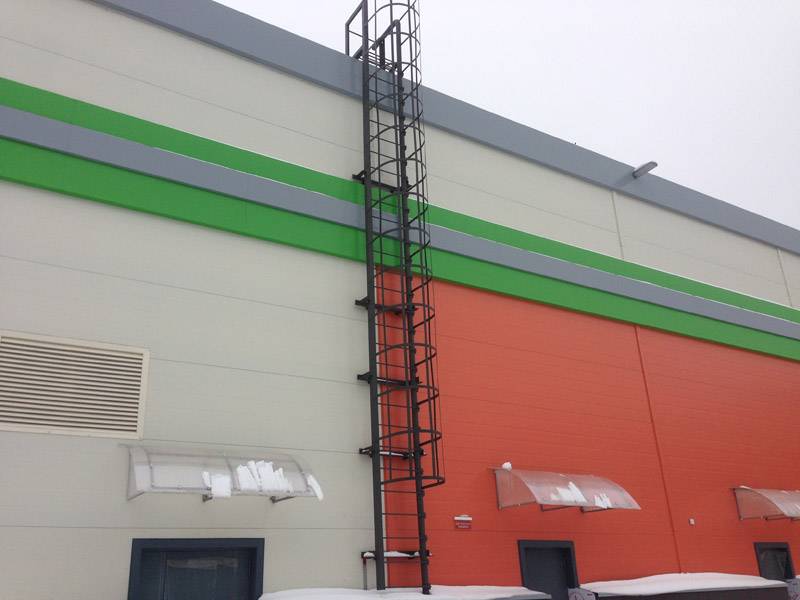

Эксплуатационные испытания пожарных лестниц «Гипермаркета «Карусель»Эксплуатационные испытания пожарных лестниц «Гипермаркета «Карусель»

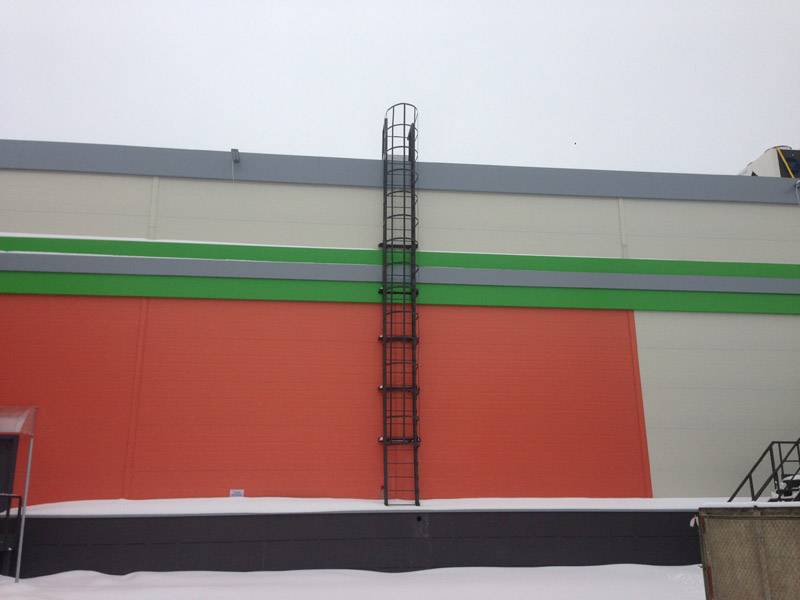

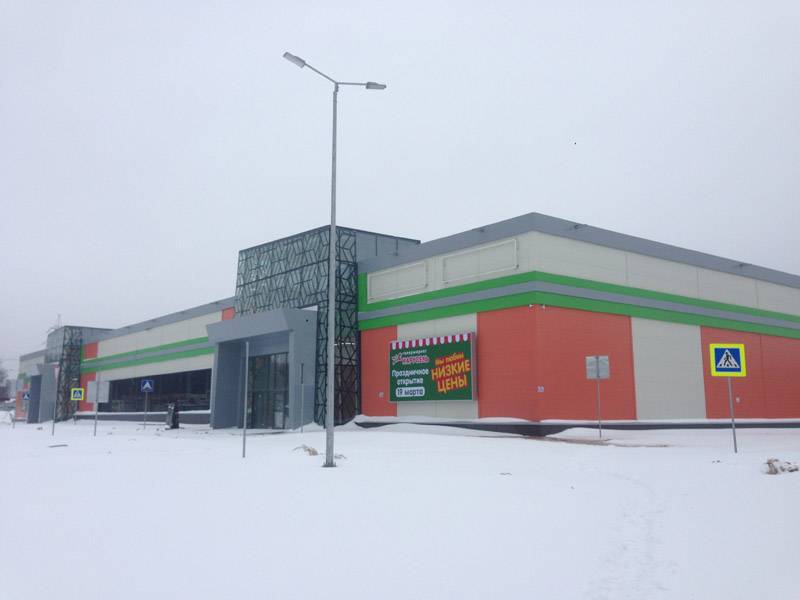

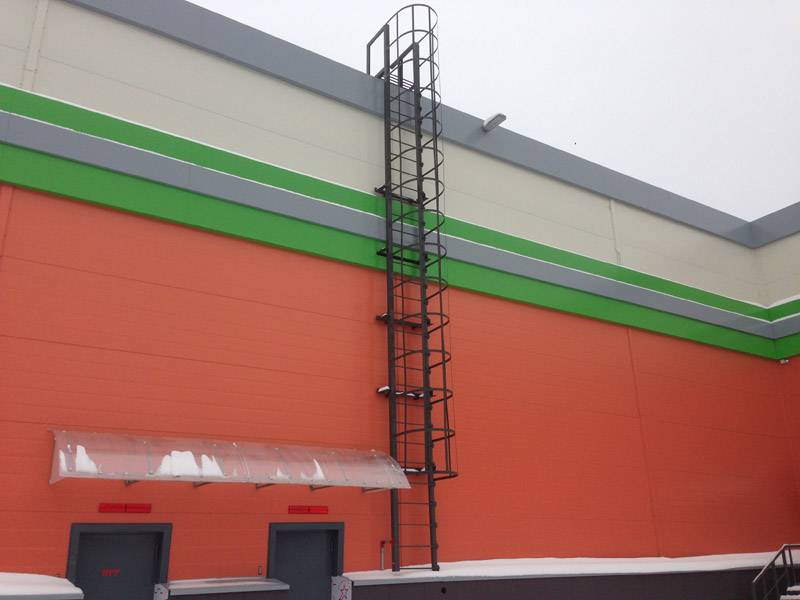

Эксплуатационные испытания пожарных лестниц «Гипермаркета «Карусель»Эксплуатационные испытания пожарных лестниц «Гипермаркета «Карусель»

Вывод по результатам обследования

Наружные пожарные лестницы в количестве 8 шт. высотой до 10 метров каждая, на объекте «Гипермаркет «Карусель», расположенный по адресу: г. Москва, ул. Озерная, вл. 48, стр. 3, стр. 4, прошли проверку внешним осмотром и испытаниями с положительным результатом. Все конструкции лестниц не имеют нарушения целостности и деформации после снятия нагрузки.

Все лестницы отвечают требованиям ГОСТ Р 53254-2009. «Техника пожарная. Лестницы пожарные наружные стационарные. Ограждения кровли. Общие технические требования. Методы испытания».
