Испытания наружной пожарной лестницы здания в соответствии с ГОСТ Р 53254-2009

Автономной некоммерческой организацией «Региональное агентство экспертизы, сертификации и аудита» были проведены эксплуатационных испытаний пожарной лестницы.

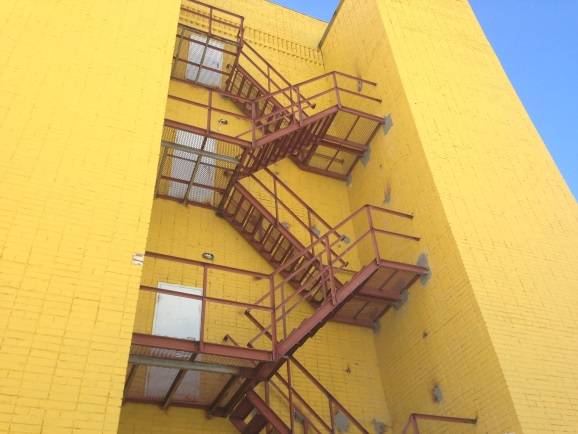

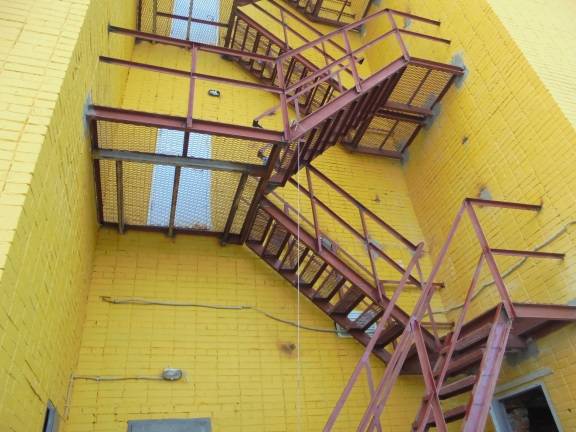

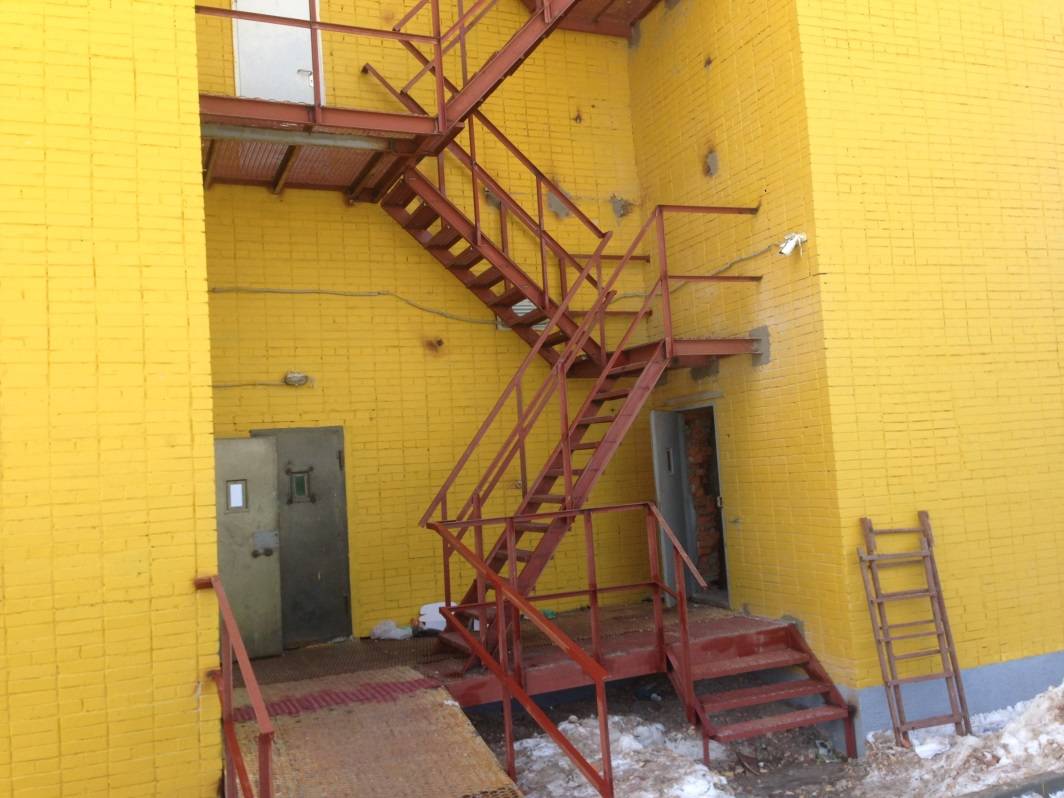

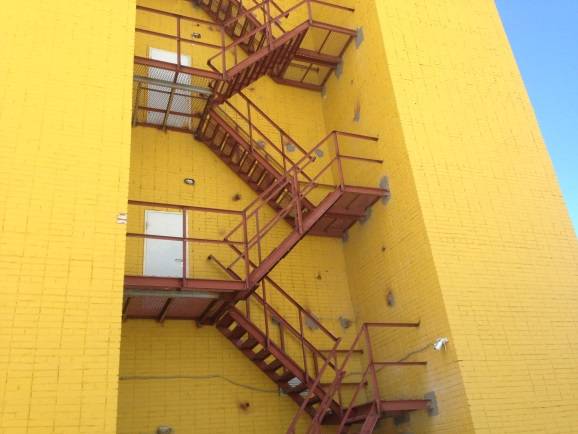

Испытаний пожарной лестницы  в соответствии с ГОСТ Р 53254-2009 на объекте, расположенном по адресу:  д. СахаровоИспытаний пожарной лестницы  в соответствии с ГОСТ Р 53254-2009 на объекте, расположенном по адресу:  д. Сахарово
Испытаний пожарной лестницы  в соответствии с ГОСТ Р 53254-2009 на объекте, расположенном по адресу:  д. СахаровоИспытаний пожарной лестницы  в соответствии с ГОСТ Р 53254-2009 на объекте, расположенном по адресу:  д. Сахарово
Испытаний пожарной лестницы  в соответствии с ГОСТ Р 53254-2009 на объекте, расположенном по адресу:  д. СахаровоИспытаний пожарной лестницы  в соответствии с ГОСТ Р 53254-2009 на объекте, расположенном по адресу:  д. Сахарово
Испытаний пожарной лестницы  в соответствии с ГОСТ Р 53254-2009 на объекте, расположенном по адресу:  д. СахаровоИспытаний пожарной лестницы  в соответствии с ГОСТ Р 53254-2009 на объекте, расположенном по адресу:  д. Сахарово
Испытаний пожарной лестницы  в соответствии с ГОСТ Р 53254-2009 на объекте, расположенном по адресу:  д. СахаровоИспытаний пожарной лестницы  в соответствии с ГОСТ Р 53254-2009 на объекте, расположенном по адресу:  д. Сахарово

Испытательное измерительное оборудование

№ п/пНаименование оборудования№ АттестатаСрок действия аттестата

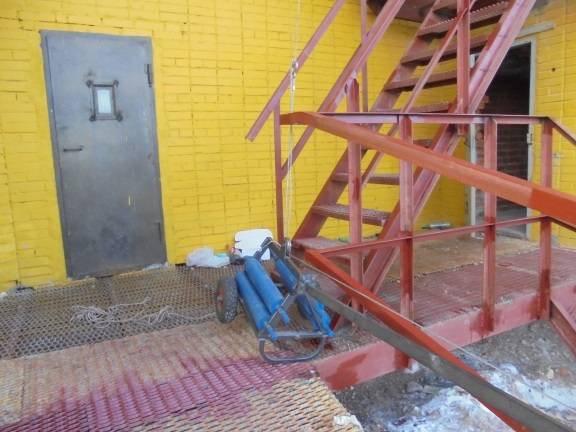

1Установка для испытания пожарных лестниц «ТЦ-46»№ 1/16с 16.11.16 г. по 16.11.17 г
2Приспособление для испытания ограждения крыш «ТЦ-46.05»№ 2/16с 16.11.16 г. по 16.11.17 г

Порядок проведения испытаний.

Объем испытаний и проверок наружных стационарных лестниц, их ограждений, а также ограждений кровли зданий:

  1. Проверка основных размеров
  2. Проверка предельных отклонений размеров и форм
  3. Визуальная проверка целостности конструкций и их креплений
  4. Проверка качества сварных швов
  5. Проверка качества защитных покрытий
  6. Проверка требований к размещению лестниц
  7. Испытания ступени лестницы на прочность
  8. Испытания балок крепления лестницы на прочность
  9. Испытания площадок и маршей лестниц на прочность
  10. Испытания ограждений лестниц на прочность

Порядок проведения испытаний лестниц.

  1. Испытания проводятся в дневное время суток в условиях визуальной видимости испытателями друг друга с соблюдением соответствующих выполняемым работам правил техники безопасности.
  2. Место проведения испытаний должно быть огорожено и обозначено предупреждающими знаками.
  3. Прочностные испытания конструкций являются «статическими», величины испытательных нагрузок выбраны из условия возможного максимального нагружения конструкции с определенным запасом прочности, равным 1,5.

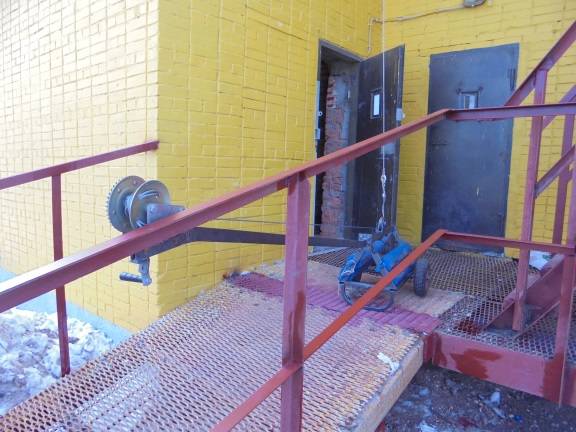

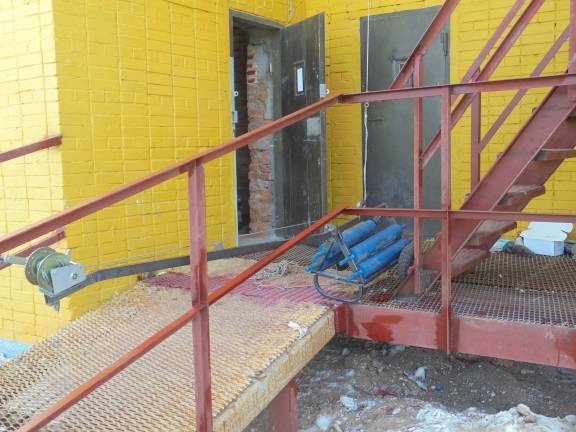

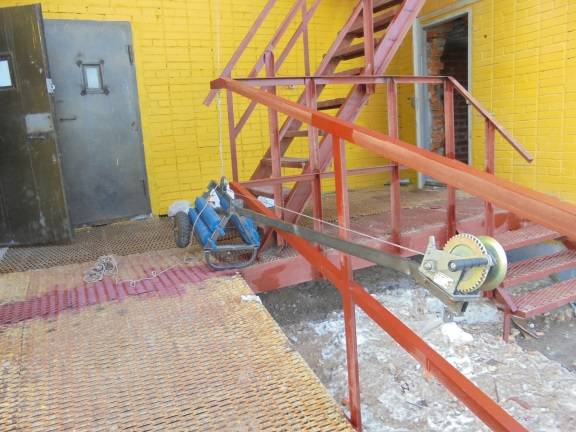

  4. Испытательная нагрузка должна создаваться любым способом, исключающим нахождение человека непосредственно под испытываемой конструкцией (например, лебедка с редуктором и электроприводом, насос с гидроцилиндром и т. п.).
  5. Основные размеры конструкций проверяют визуально с применением мерительного инструмента (рулетка металлическая по ГОСТ 7502, линейка металлическая по ГОСТ 427, штангенциркуль по ГОСТ 166, лазерный дальномер). Предельные отклонения размеров не должны превышать значений, указанных в ГОСТ 25772.
  6. Размещение и монтаж конструкций проверяют визуально в соответствии с рабочими чертежами.
  7. Контроль качества швов сварных соединений производится визуально в соответствии с ГОСТ 5264.
  8. Качество защитных покрытий от коррозии проверяется визуально в соответствии
  9. с ГОСТ 9.032 и ГОСТ 9.302. Грунтовка и окраска конструкций должны соответствовать V классу покрытия.

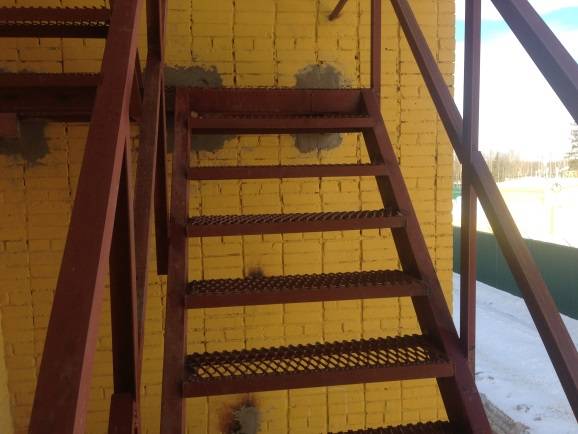

  10. Прочность ступеней вертикальных и маршевых лестниц проверяется путем прикладывания к середине ступеньки вертикально вниз нагрузки величиной 1,8 кН (180 кгс). Нагрузка удерживается в течение 2 мин. После снятия нагрузки остаточной деформации и нарушения целостности конструкции быть не должно. Испытаниям подлежит каждая пятая ступень лестницы.
  11. Прочность балки крепления вертикальной лестницы к стене здания проверяется путем прикладывания вертикально вниз нагрузки величиной Рбал, рассчитанной по формуле (1), в месте крепления балки к лестнице. Как правило, балки расположены параллельно, поэтому рекомендуется испытывать их попарно. Нагрузка удерживается в течение 2 мин. После снятия нагрузки остаточной деформации и нарушения целостности конструкции быть не должно.
  12. Прочность лестничного марша проверяется путем прикладывания нагрузки Рмарш, рассчитанной по формуле (2), приложенной вертикально вниз по его середине. Нагрузка удерживается в течение 2 мин. После снятия нагрузки остаточной деформации и нарушения целостности конструкции быть не должно.

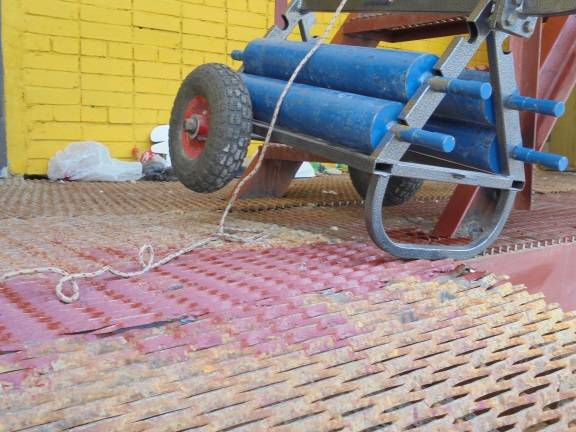

  13. Прочность площадки лестницы проверяется путем прикладывания распределенной нагрузки Рплощ, рассчитанной по формуле (3). Нагрузка удерживается в течение 2 мин. После снятия нагрузки остаточной деформации и нарушения целостности конструкции быть не должно.
  14. Прочность ограждения вертикальной лестницы проверяется путем прикладывания горизонтальной нагрузки 0,54 кН (54 кгс) в точках, расположенных на расстоянии не более 1,5 м друг от друга по всей вы соте лестницы. Нагрузка удерживается в течение 2 мин. После снятия нагрузки остаточной деформации и нарушения целостности конструкции быть не должно.
  15. Прочность ограждений марша и площадки маршевых лестниц проверяется путем прикладывания горизонтальной нагрузки 0,54 кН (54 кгс) к каждому ограждению. Нагрузка удерживается в течение 2 мин. После снятия нагрузки остаточной деформации и нарушения целостности конструкции быть не должно.

Проведение испытаний.

Балка крепления вертикальной лестницы к стене здания должна выдерживать испытательную нагрузку Рбал, определяемую по формуле:

  • Формула (1)
  • где Н - высота лестницы, м;
  • X - количество балок, при помощи которых лестница крепится к стене, шт.;
  • К1 - коэффициент, численно равный высоте участка лестницы, занимаемого одним человеком (пожарным), принимается равным 2,5, м;
  • К2 - максимальная нагрузка, создаваемая одним человеком (пожарным), принимается равной 1,2 кН (120 кгс);
  • К3 - коэффициент запаса прочности, принимается равным 1,5.

Лестничный марш должен выдерживать испытательную нагрузку Рмарш, определяемую по формуле:

  • Формула (2)
  • где L - длина марша лестницы, м;
  • K2 - максимальная нагрузка, создаваемая одним человеком (пожарным), принимается равной 1,2 кН (120 кгс);
  • K3 - коэффициент запаса прочности, принимается равным 1,5;
  • K4 - коэффициент, численно равный величине проекции человека на горизонталь, м2, принимается равным 0,5;
  • X - количество балок, при помощи которых марш крепится к стене, шт.;
  • α - угол наклона плоскости лестницы к горизонтали.

Площадка лестницы должна выдерживать испытательную нагрузку Рплощ, определяемую по формуле:

  • Формула (3)
  • где S - площадь площадки лестницы, м2;
  • K2 - максимальная нагрузка, создаваемая одним человеком (пожарным), принимается равной 1,2 кН (120 кгс);
  • K3 - коэффициент запаса прочности, принимается равным 1,5;
  • K4 - коэффициент, численно равный величине проекции человека на горизонталь, м2, принимается равным 0,5;
  • X - количество балок, при помощи которых площадка крепится к стене, шт.;

Примечание: испытания проводилась в дневное время суток в условиях визуальной видимости с соблюдением правил техники безопасности.

Дата проведения испытаний: 10.11.2016 г.

Вывод по результатам обследования.

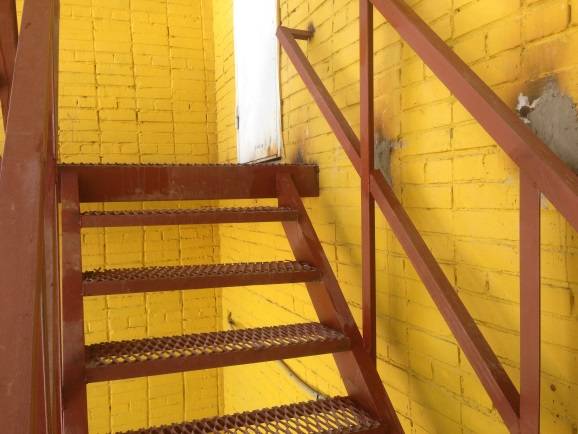

Наружная пожарная лестница (1 шт.) на объекте Заказчика, расположенном по адресу: г. Москва, Троицкий район, Вороновское поселение, деревня Сахарово, прошла проверку внешним осмотром и испытаниями с положительным результатом. Все конструкции лестницы не имеют нарушения целостности и деформации после снятия нагрузки.

Лестница отвечает требованиям ГОСТ Р 53254-2009. «Техника пожарная. Лестницы пожарные наружные стационарные. Ограждения кровли. Общие технические требования. Методы испытания».
