Проверка внутреннего пожарного водопровода производственно-складского комплекса

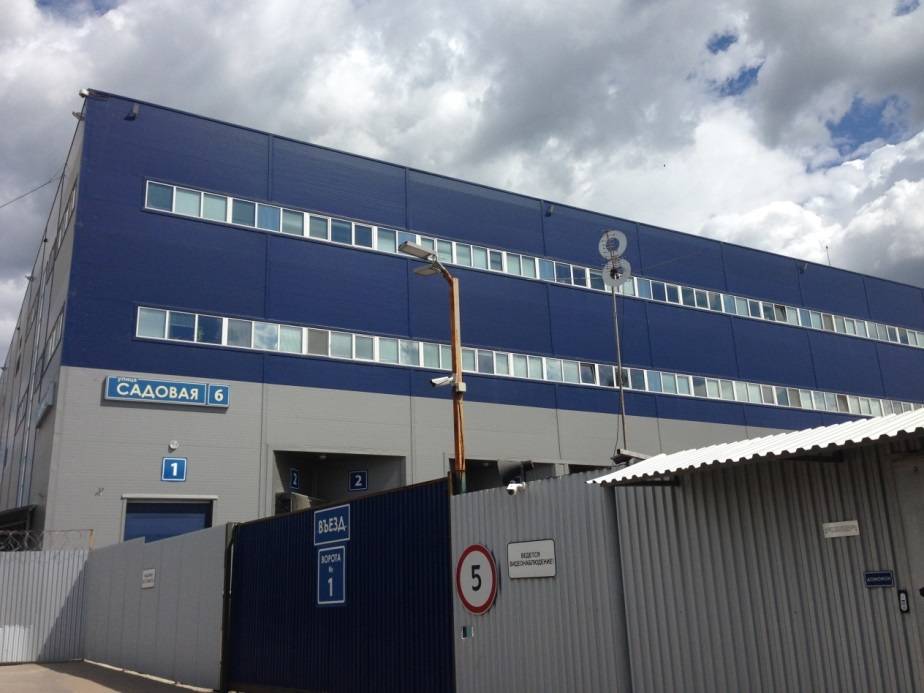

АНО «РАЭСА» провела испытания на водоотдачу внутреннего противопожарного водопровода в количестве 92 пожарных крана в Производственно-складском комплексе по адресу: Московская обл., г. Дзержинский, ул. Садовая. 1 и 2 очередь.

Наименование и адрес испытательного центра

АНО «Региональное агентство экспертизы, сертификации и аудита»

Юридический адрес:101000, г. Москва, ул. Мясницкая, д. 22, стр. 1.
Фактический адрес:101000, г. Москва, ул. Мясницкая, д. 22, стр. 1.
Телефон:+7 (499) 390-97-00
Адрес сайта:www.raesa.ru
E-mail: 3909700@mail.ru

Наименование и адрес заказчика

ООО «Базис-Ф»

ИНН / КПП7723591742 / 772301001
ОГРН1067759576323
ОКПО98234095.
Юридический адрес:115088, г. Москва, ул. Южнопортовая, д.9а, стр.1.
Генеральный директор:А. Е. Миляев.

Характеристика заказываемой услуги

Испытание на водоотдачу внутреннего противопожарного водопровода в количестве 92 пожарных крана в Производственно-складском комплексе по адресу: Московская обл., г. Дзержинский, ул. Садовая. 1 и 2 очередь.

Дата проведения проверки: 05 июня 2015 г.

Организация, проводившая монтаж систем

ООО «ЭРИДАН»

ИНН / КПП7731601296 / 773601001
ОГРН5087746086599
ОКПО88305339
Юридический адрес:119333, г. Москва, ул. Вавилова, д. 46
Почтовый адрес:119333, г. Москва, ул. Вавилова, д. 46

Описание метода и процедуры испытания

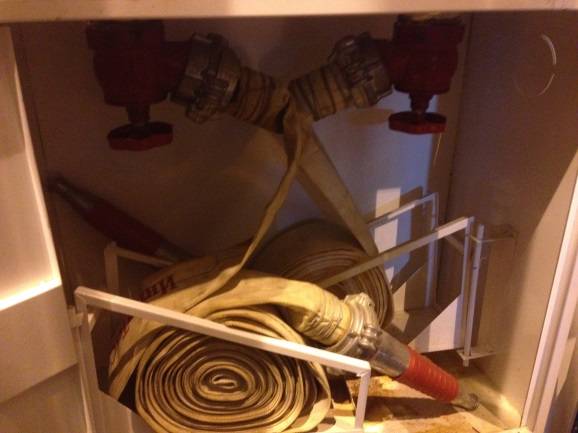

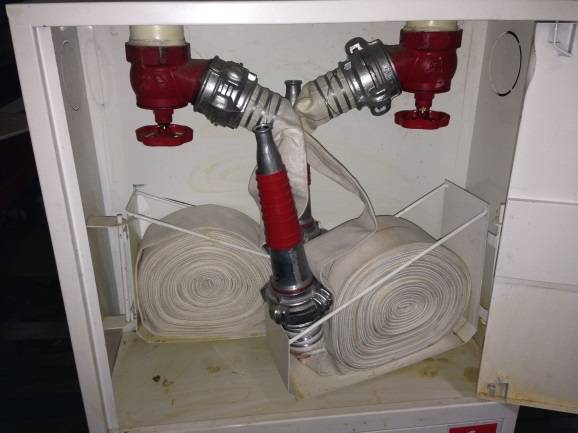

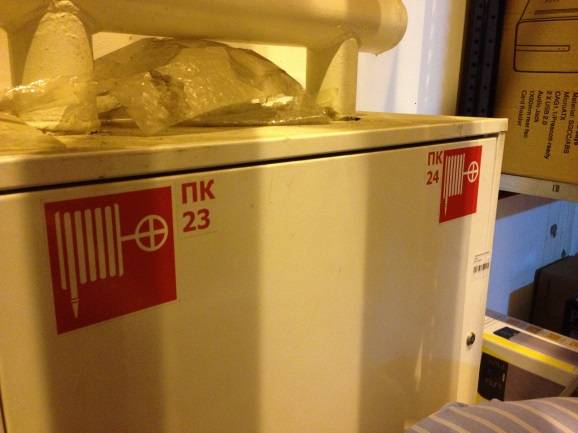

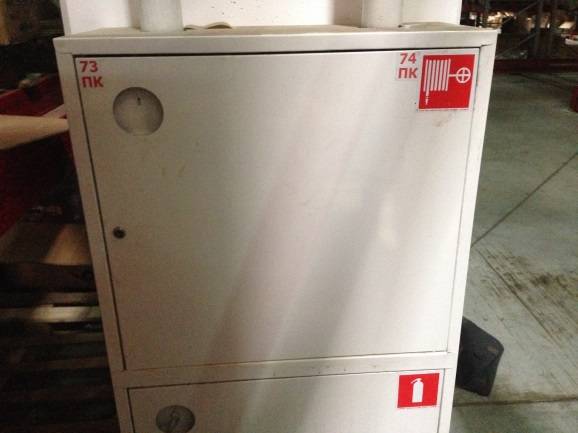

Испытания необходимо проводить в период суток, когда наблюдается наибольшее потребление воды на хозяйственные нужды. Проверке подвергаются «диктующие» (наиболее удаленные от ввода в здание) пожарные краны, распложенные на каждом водопроводном стояке здания.

Количество одновременно испытываемых кранов принимается равным нормативному числу струй (1,2,3 и т.п) для данного здания в соответствии с требованиями СП 10.13130.2009 «Внутренний противопожарный водопровод» п.п.4.4.1 – 4.1.16 табл. 1- 3.

Определяется нормативное количество струй, требуемый напор у пожарного крана и нормативный расход воды на внутреннее пожаротушение для данного здания по СП 10.13130.2009 «Внутренний противопожарный водопровод» п.п.4.4.1 – 4.1.16 табл. 1- 3.

Наименьшую высоту и радиус действия компактной части пожарной струи следует принимать равными высоте помещения, считая от пола до наивысшей точки перекрытия, но не менее:

  • 6 м - для жилых зданий, а также для общественных, производственных и вспомогательных зданий промышленных предприятии, высотой до 50 м;
  • 8 м - для жилых зданий высотой более 50 м;
  • 16 м - для общественных, производственных и вспомогательных зданий промышленных предприятий высотой более 50 м.

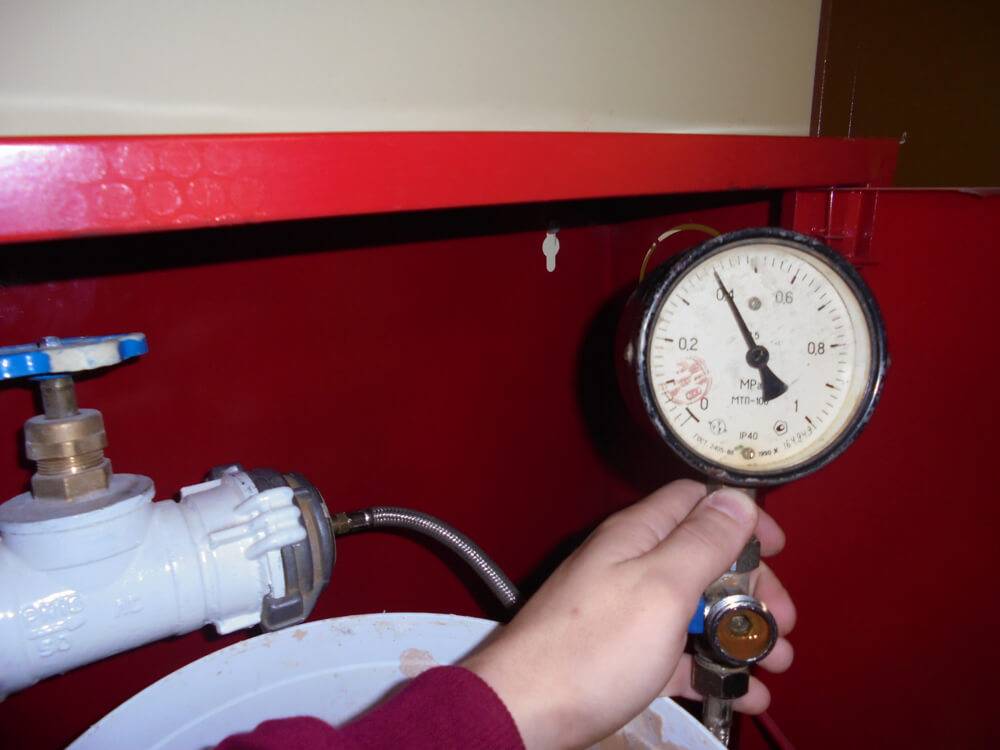

Измеряется давление у пожарного крана (ПК). Если полученное значение не менее требуемого, то испытания проводятся далее. В противном случае, делается заключение о несоответствии имеющейся системы внутреннего противопожарного водоснабжения требованиям норм.

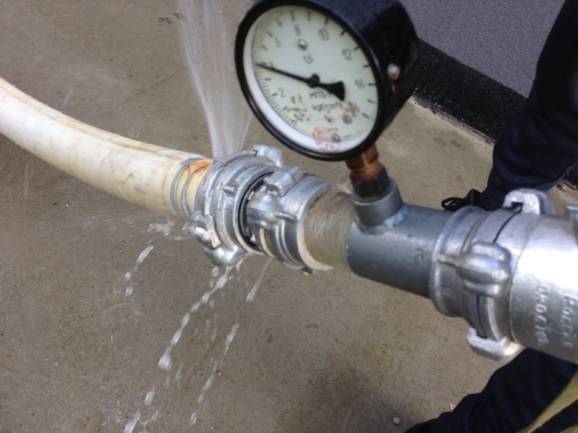

От ПК прокладываются рукавные линии, которые оборудуются стволами-водомерами. Для получения пожарных струй производительностью до 4 л/с следует применять рукава диаметром 51 мм, для пожарных струй большей производительности - диаметром 65 мм. Для исключения пролива воды в помещения стволы выводятся наружу здания. Стволы должны быть оборудованы манометром (либо соединяться с рукавами через цилиндрическую вставку с манометром).

Открывается вентиль ПК и регистрируется давление на стволах.

Определяется высота компактной части струи и расход из стволов по таблице.

Определяется суммарный расход воды.

Испытание клапанов всех пожарных кранов на исправность проводится для предотвращения залипания и герметичности запорных органов в процессе длительной эксплуатации.

Для данного испытания применяется головка-заглушка с краном для спуска воды после испытаний.

Испытания пожарного водопровода производственно-складского комплекса Испытания пожарного водопровода производственно-складского комплекса
Испытания пожарного водопровода производственно-складского комплекса Испытания пожарного водопровода производственно-складского комплекса
Испытания пожарного водопровода производственно-складского комплекса Испытания пожарного водопровода производственно-складского комплекса
Испытания пожарного водопровода производственно-складского комплекса Испытания пожарного водопровода производственно-складского комплекса

Сведения об использованном испытательном оборудовании и средствах измерения

  • Измерительные пробки на соответствующий диаметр диафрагмы с допуском ± 0.1 мм.

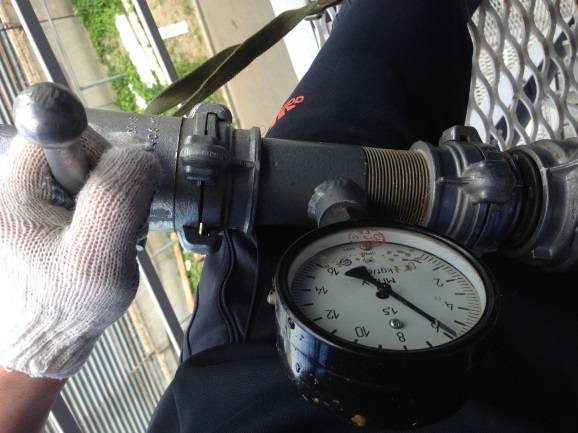

  • Цилиндрическая вставка длиной 150 мм с манометром.
  • Показывающий манометр с пределом измерения до 10 кг•см2
  • Рукав пожарный диаметром 66 мм.
  • Ствол пожарный с диаметром насадка 19 мм.
  • Головка-заглушка с краном.

Результаты испытаний

Результаты испытаний в таблицах №1 и №2.

Результаты испытаний ВПВ на водоотдачу по диктующему пожарному крану. Таблица 1

№ п/п исп Номера стояков пожарных кранов согласно гидравлической схемы (диаметр диафрагмы) Диаметр выходного отверстия, мм Длина рукавной линии, м Давление, МПа Расход, л/с по нормам или согласованное в установленном порядке Высота компактной части струи, м по нормам или по проекту Результаты испытаний. Расход л/с, высота компактной части струи, м.
ИзмеренноеПо нормам или согласованное
12313210.28-2.565.66/30
22413210.28-2.565.66/30
37913210.28-2.565.66/30
48013210.28-2.565.66/30
50913210.28-2.565.66/30
61013210.28-2.565.66/30
71313210.28-2.565.66/30
81413210.28-2.565.66/30

Результаты испытания пожарных кранов на исправность. Таблица 2

Номер стояка Номер крана Диаметр диафрагмы, мм Количество циклов (открытие/закрытие клапана) Герметичность (наличие протечек) Результаты испытаний
допустимыйизмеренный
1№ 23--3нетисправен
1№ 24--3нетисправен
1№ 79--3нетисправен
1№ 80--3нетисправен
1№ 09--3нетисправен
1№ 10--3нетисправен
1№ 13--3нетисправен
1№ 14--3нетисправен

Выводы по результатам испытаний

Система внутреннего противопожарного водопровода, в количестве 92 пожарных крана в Производственно-складском комплексе по адресу: Московская обл., г. Дзержинский, ул. Садовая. 1 и 2 очередь., находится в рабочем состоянии и способна выполнять свои функции по тушению пожара.

Водоотдача ВПВ в период суток наибольшего потребления воды на хозяйственные нужды составляет 5,66 л/с-1.

Рекомендации

Периодически производить перекатку напорных пожарных рукавов на другое ребро.
