Проверка огнезащитной обработки металлоконструкций резервуара «Петербургского нефтяного терминала»
Характеристика заказываемой услуги: Проверка качества огнезащитной обработки металлических конструкций (площадью 271 м²) на объекте: «Резервуар хранения мазута Р-4901, титул 49, VII пусковой комплекс IV очереди проекта «Реконструкция и строительство Петербургского нефтяного терминала».
Дата проведения проверки: 06.04.2020 г.
Наименование и адрес заказчика
ООО СК «АНТИКО ПЛЮС»
Юридический адрес: | 350015, Краснодарский край, Краснодар г, Путевая ул, дом № 5, литер В, офис 33. |
ИНН 2373013260, КПП 231001001, ОГРН 1172375063190. |
Описание метода и процедуры испытания
Выборочные измерения толщины огнезащитного покрытия (краски) металлических конструкций проводились многофункциональным прибором «Константа К5» в доступных местах.
Проектное решение
Рабочая документация. Огнезащита металлических конструкций, шифр 50520-04.49-П-11.2018-ОР,ПТ-ОЗ, разработанный ООО «ПКБ «СтройПроект».
Средства измерений
№ п/п |
Наименование средств измерений |
Пределы измерений |
Класс, точности погрешность |
Дата очередной поверки |
1 |
Прибор измерения геометрических параметров многофункциональный Константа К5
|
от 0-120 мм |
погрешность: от 0 до 1,5 мм ± (0,015h+0,001) мм; от 1,5 до 3 мм ± (0,02h+0,001) мм; от 0 до 7 мм ± (0,015h+0,001) мм; от 0 до 60 мм ± (0,015h+0,3) мм; от 60 до 120 мм ± 0,02h мм |
С 11.12.2020 г. |
Информация об огнезащитном составе
1. |
№ сертификата: срок действия сертификата |
С-RU.ПБ34.В.02434 с 05.10.2018 г. по 04.10.2023 г. |
2. |
Наименование (марка) огнезащитного средства |
Огнезащитный состав «Преград-07», выпускаемый по ТУ 2313-037-02002546-2016, обеспечивает огнезащитную эффективность в соответствии с Приложением №0008256. Серийный выпуск |
3. |
Изготовитель |
ООО «Преград» |
4. | Адрес | Россия, 141290, Московская обл., Пушкинский р-н, г. Красноармейск, ул. Академика Янгеля, д. 45
|
5. | ОГРН | 1167746377028
|

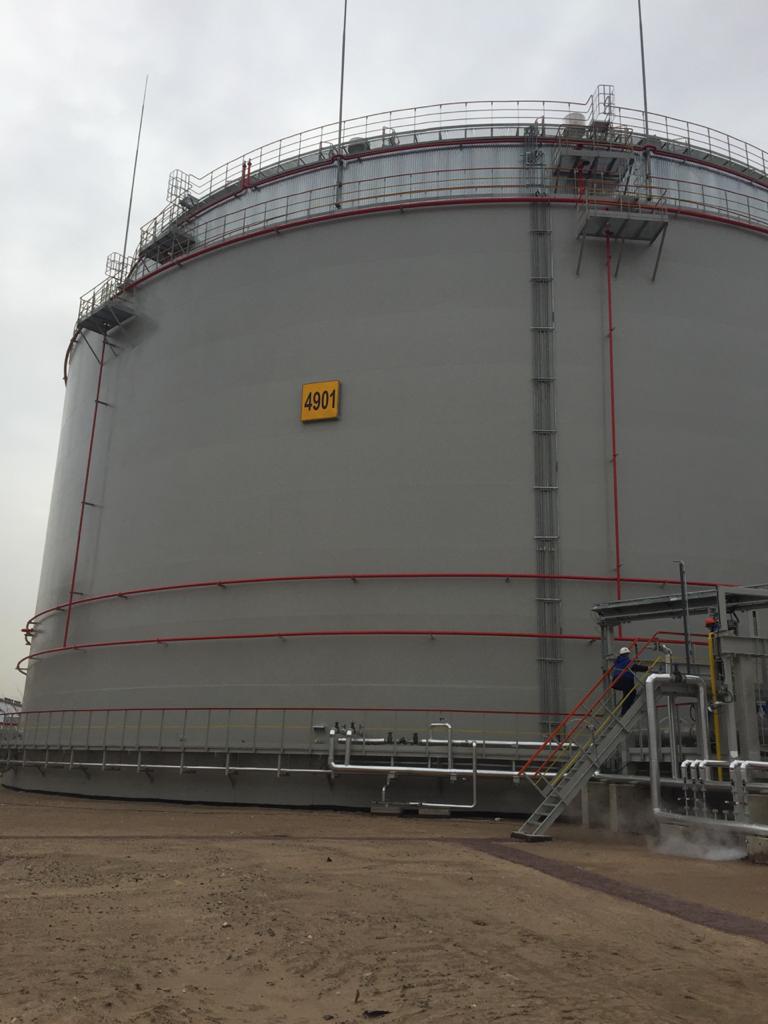

Фотографии с объекта

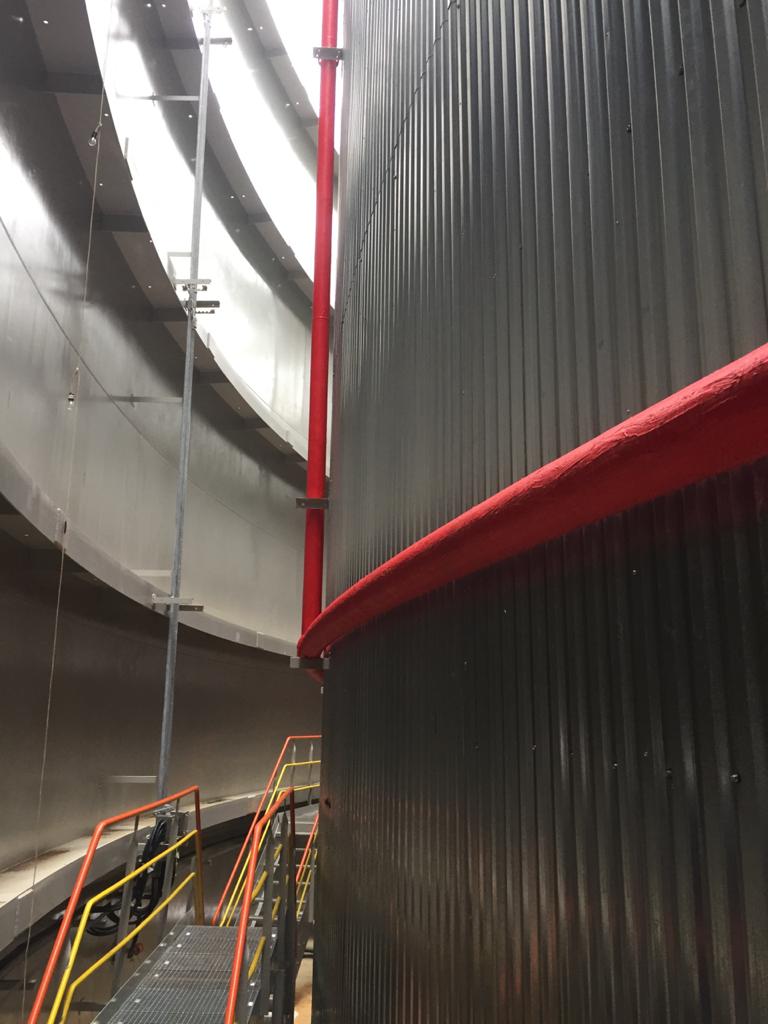

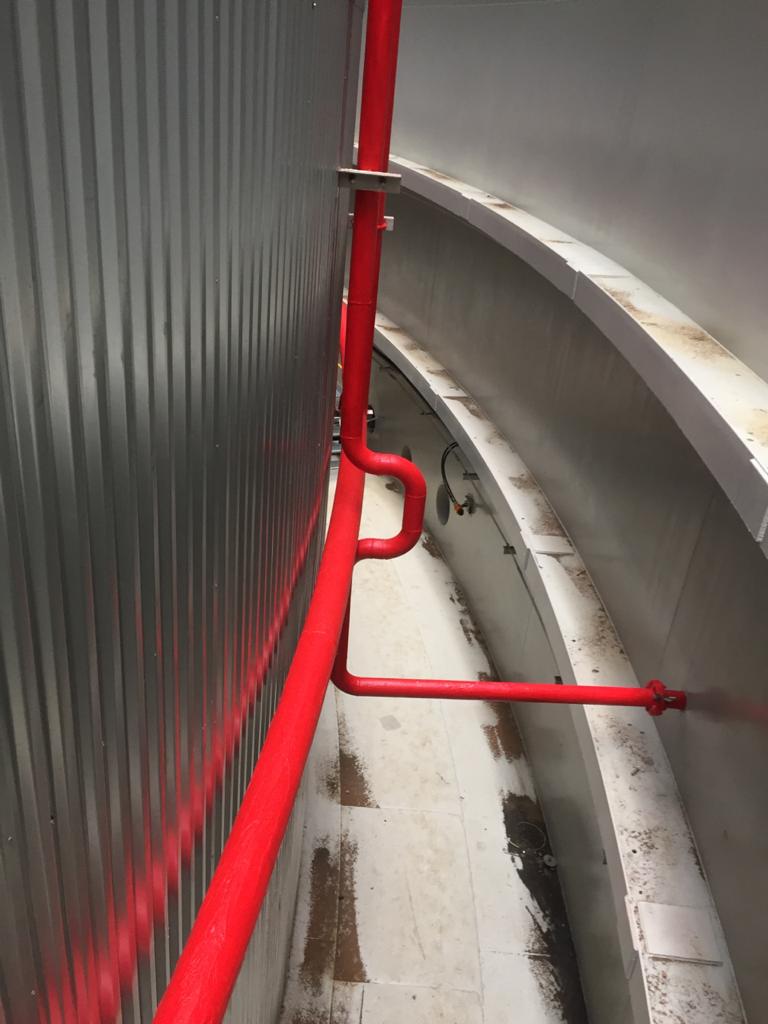

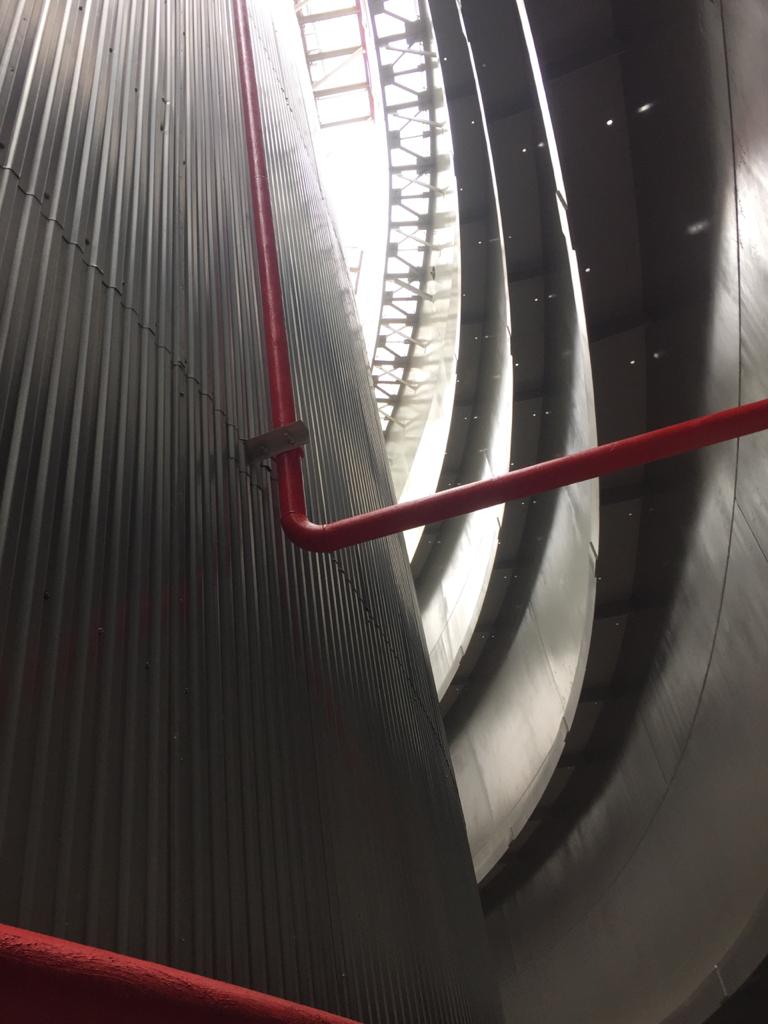

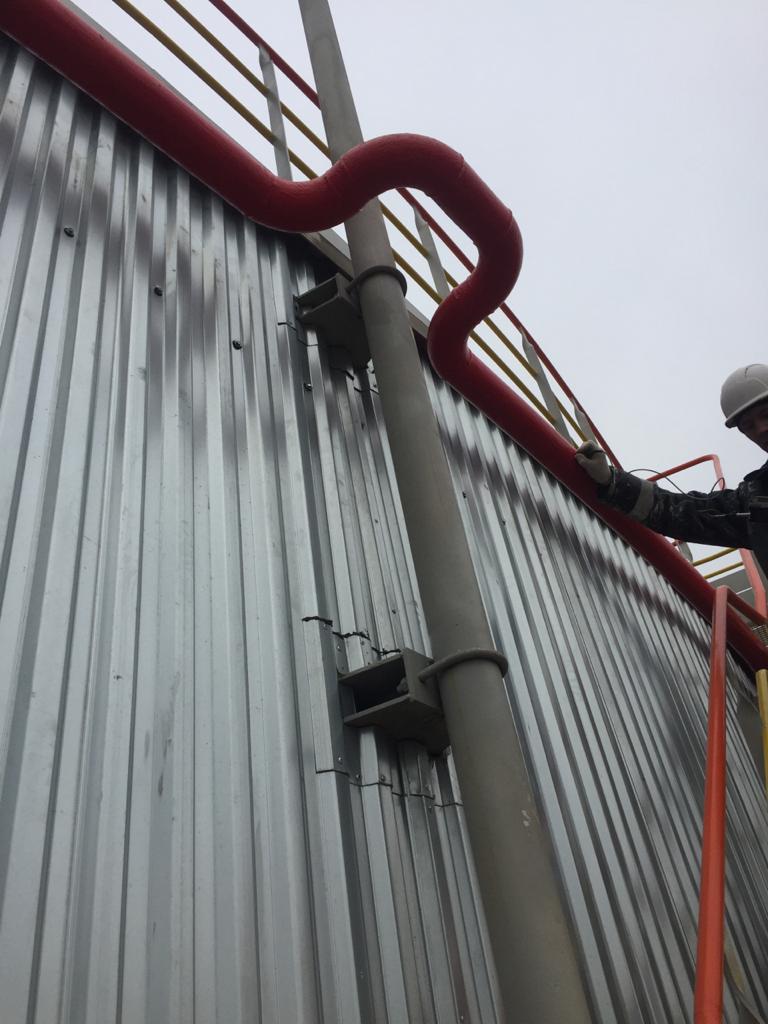

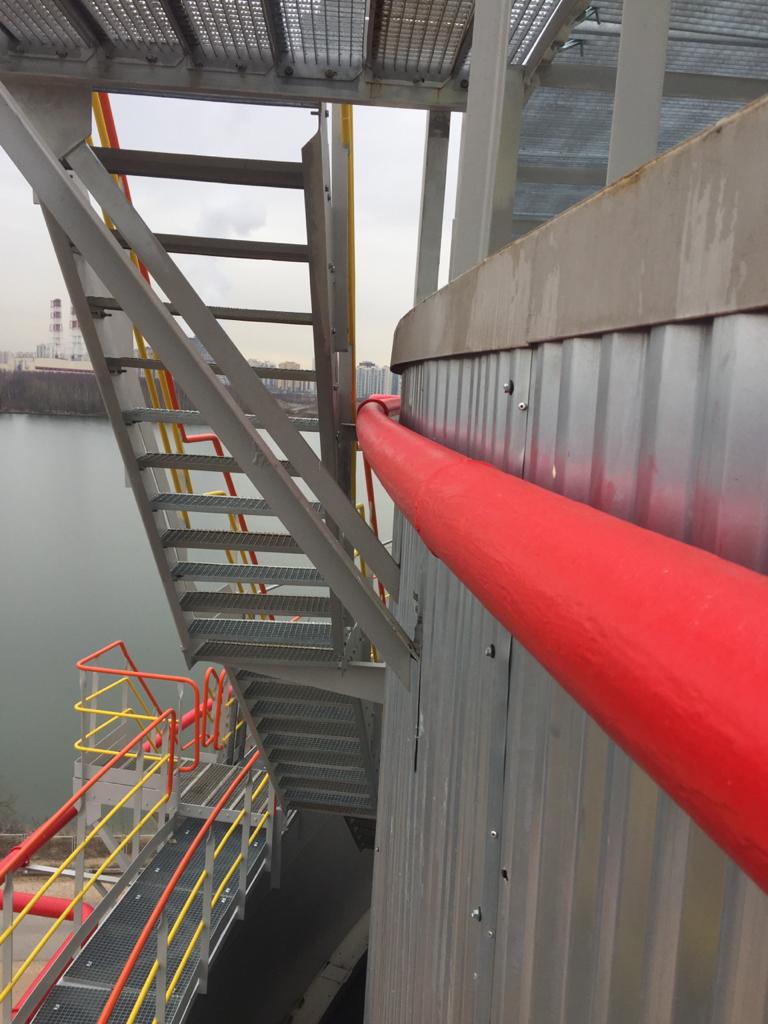

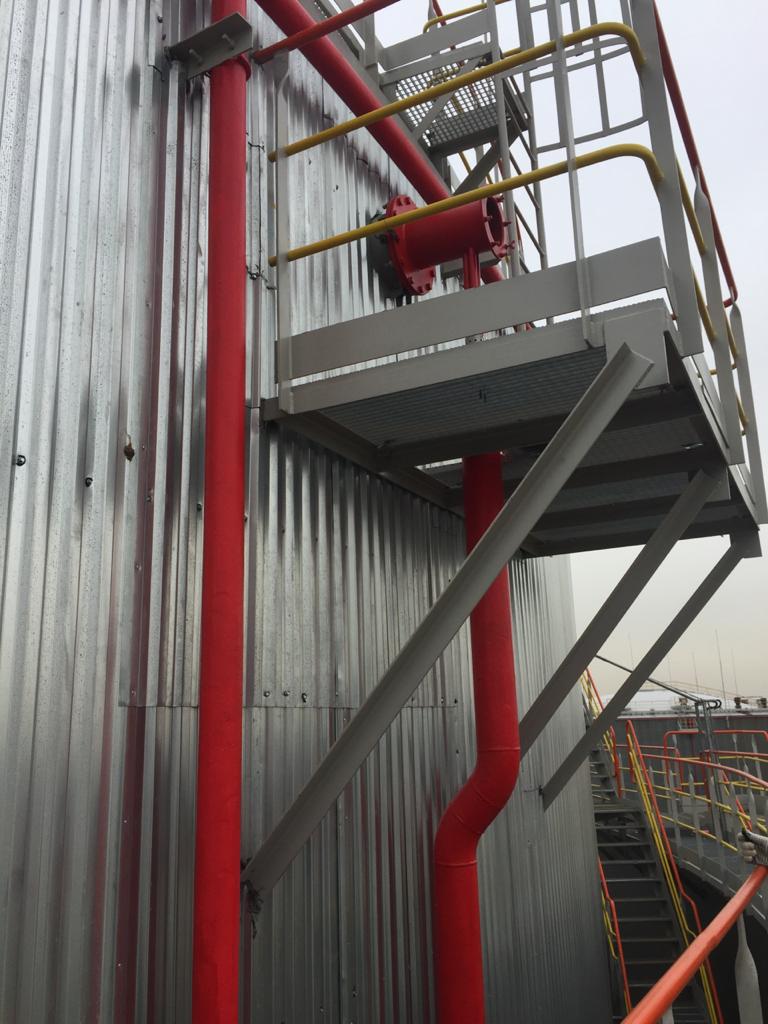

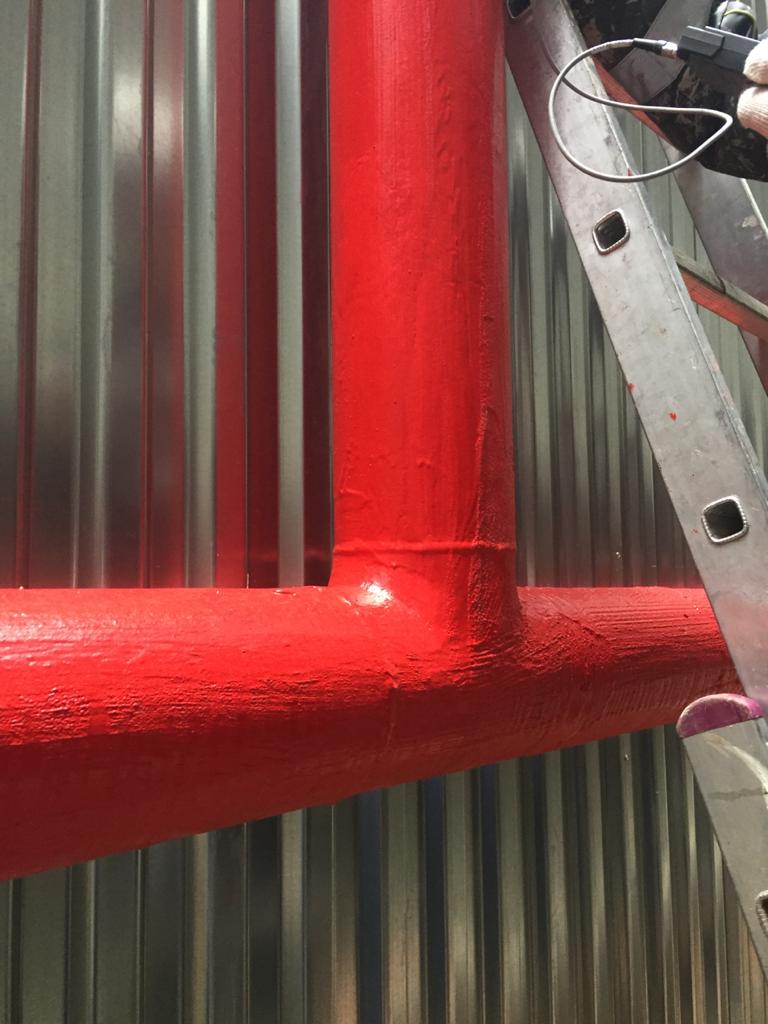

Внешнее состояние конструкций, подвергнутых огнезащите:
- Внешнее состояние огнезащитного состава на металлических конструкциях однородное, белого цвета. Трещин, отслоений не наблюдается. При осмотре конструкций установлено, что огнезащитное покрытие нанесено равномерно.
Результаты испытаний

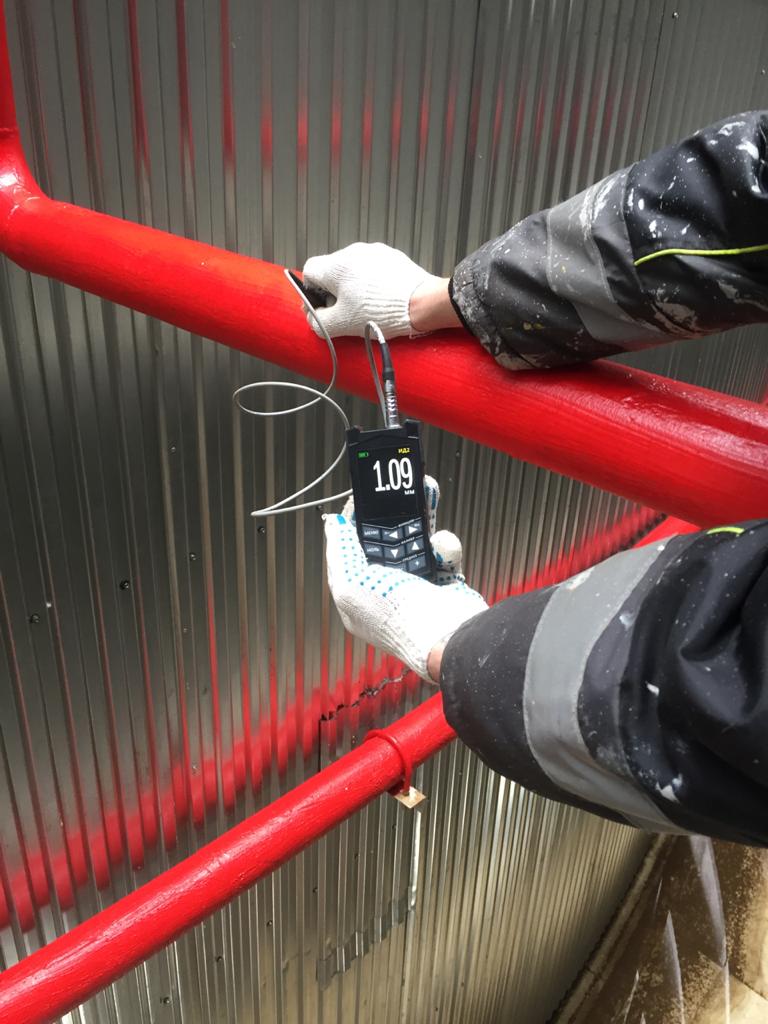

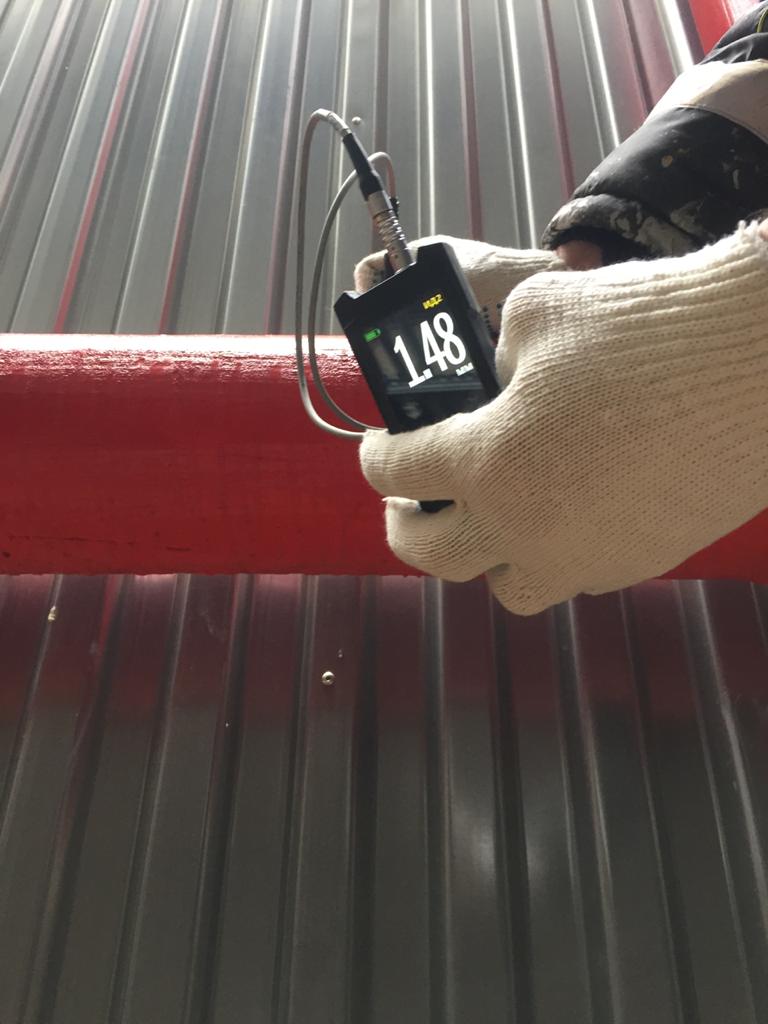

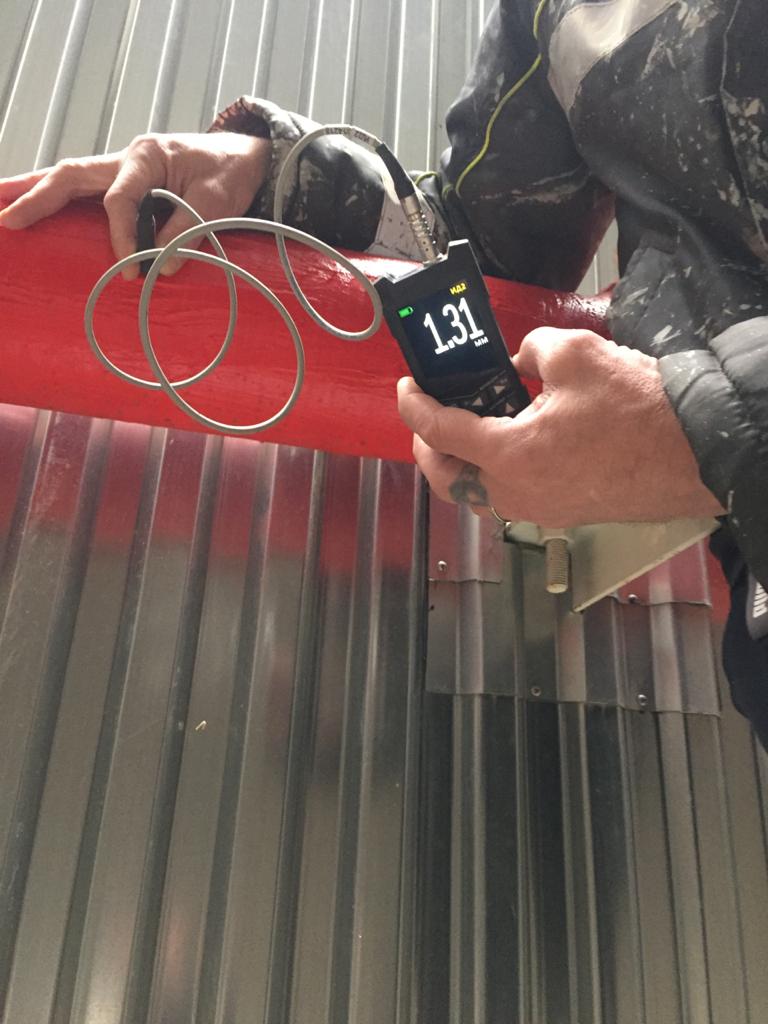

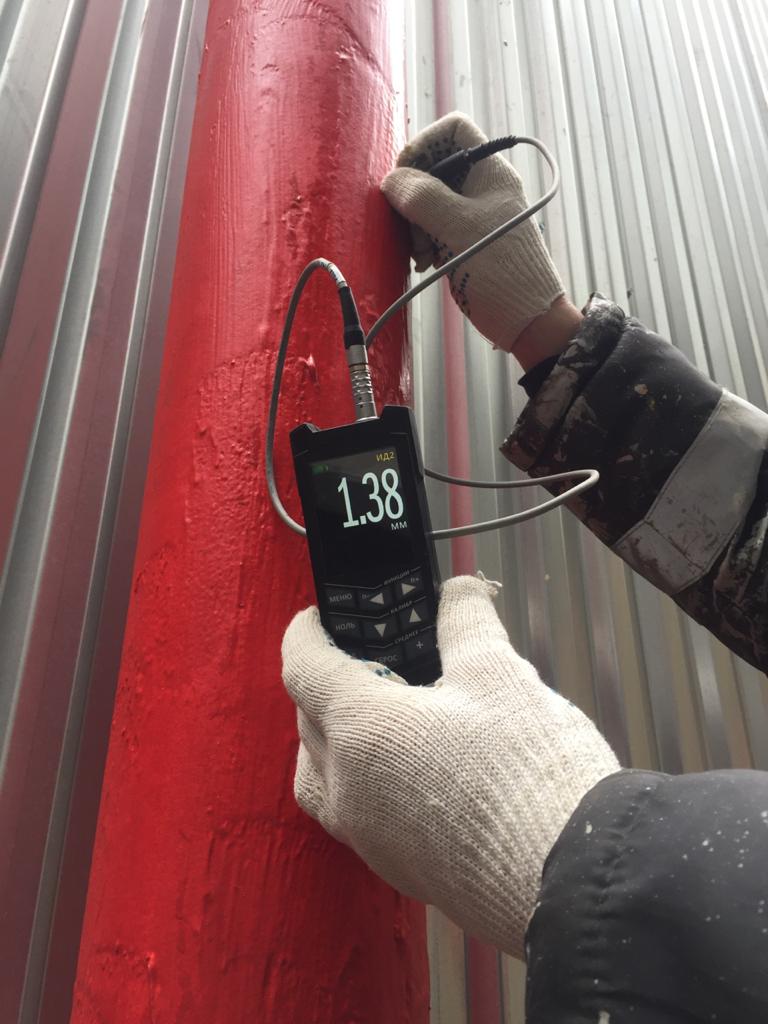

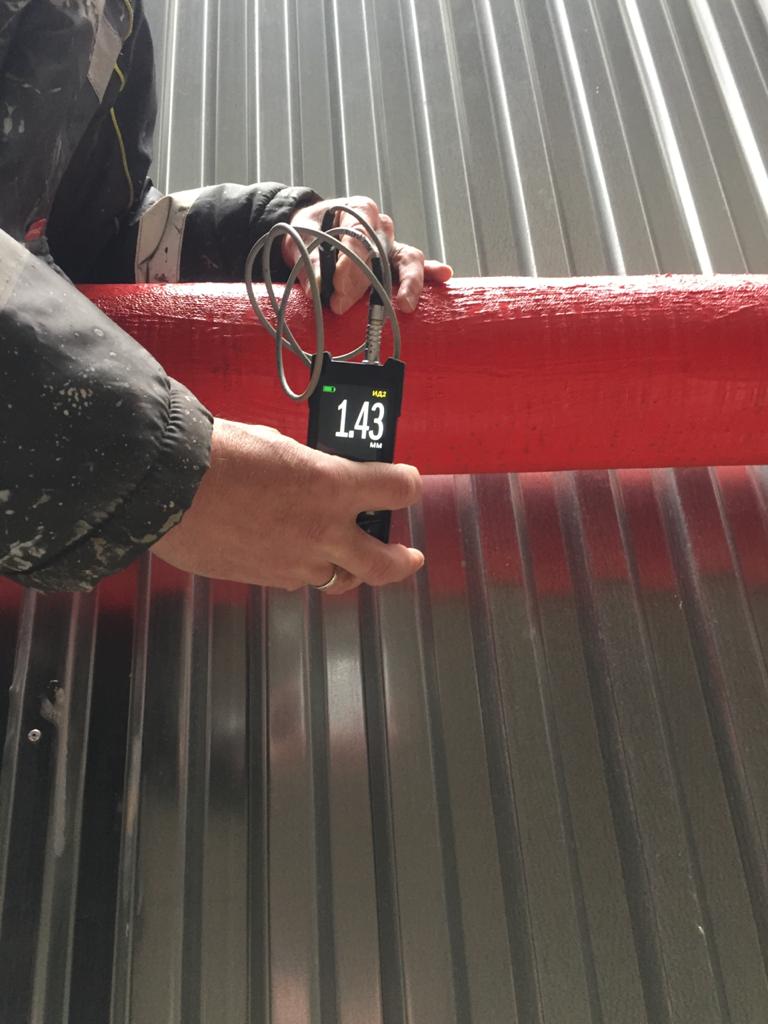

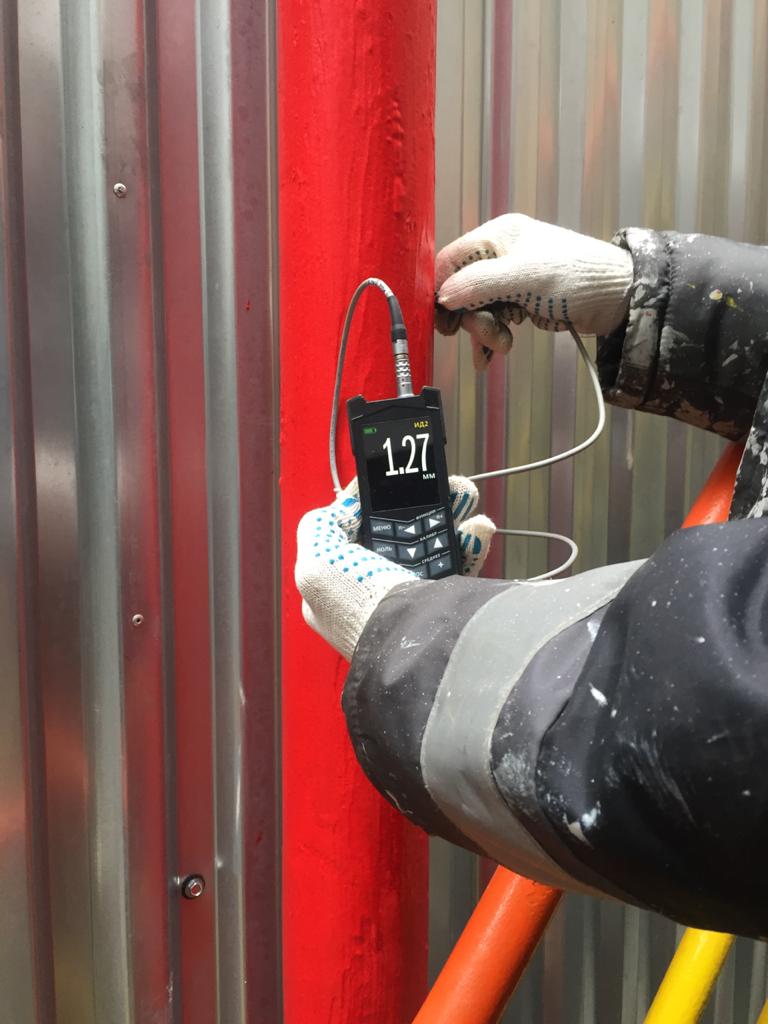

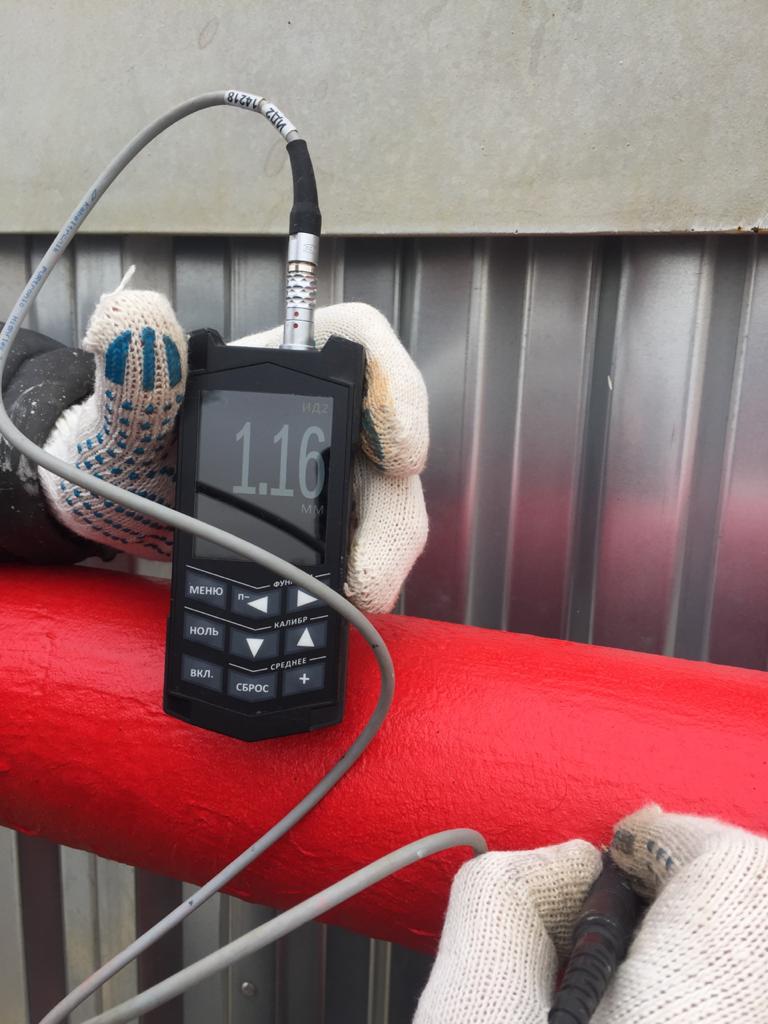

Проведенными выборочными измерениями толщины покрытия в доступных местах толщиномером установлено, что толщина огнезащитного покрытия на металлических конструкциях, составляет:
Выводы по результатам испытаний
Металлические конструкции |
Предел огнестойкости, R |
Проектная толщина состава ПРЕГРАД-07, мм |
Фактическая толщина сухого слоя, мм |
50520-04.49-П-11.2018-ОР-01 |
Трубопроводы орошения в межстенном пространстве |
Труба 108х4 с фланцами и отводами | 60 | 1,281 | 1,31-1,48 |
Уголок 75х6 | 60 | 1,354 | 1,38-1,43 |
50520-04.49-П-11.2018-ПТ-01 |
Трубопроводы пенотушения в межстенном пространстве |
Труба 219х6 с фланцами и отводами | 60 | 1,112 | 1,17-1,32 |
Труба 159х5 с фланцами и отводами | 60 | 1,196 | 1,16-1,27 |
Опора Кр1 (30 шт) (Уголок 75х6) | 60 | 1,354 | 1,38-1,43 |
Лист 8 Опора Кр4 (28 шт) (Уголок 75х6) | 120 | 1,354 | 1,358-1,411 |
50520-04.49-П-11.2018-ПТ-02 |
Трубопроводы подслойного пенотушения в межстенном пространстве |
Труба 273х7 с фланцами | 60 | 1,028 | 1,09-1,27 |
Выводы по результатам испытаний
Качество огнезащитной обработки металлических конструкций (площадью 271,0 м2) на объекте: «Резервуар хранения мазута Р-4901, титул 49, VII пусковой комплекс IV очереди проекта «Реконструкция и строительство Петербургского нефтяного терминала на вновь образованной территории площадью 3,69 Га. Резервуар хранения мазута Р-4901 емкость 40000 м3 с защитной стенкой» расположенный по адресу: г. Санкт Петербург Угольная гавань, Элеваторная площадка, д. 32 - удовлетворительное.
