Проверка адгезии лакокрасочного покрытия в «Центре Художественной Гимнастики» в Москве

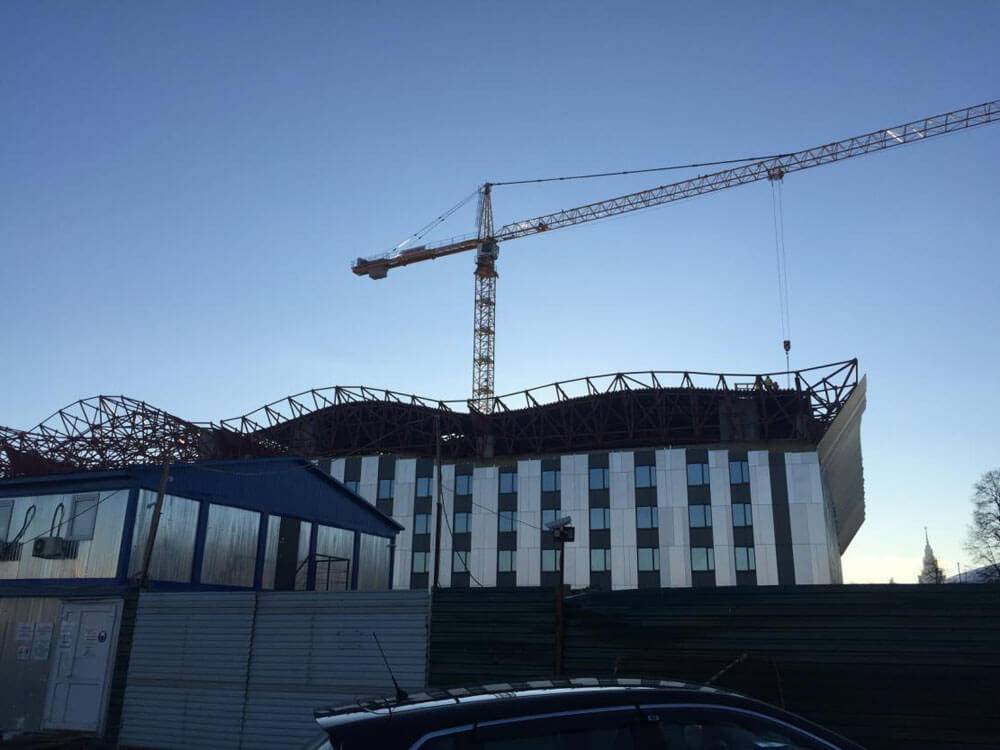

АНО «РАЭСА» провела проверку адгезии лакокрасочного покрытия металлических конструкций на объекте, расположенном по адресу: «Центр Художественной Гимнастики по ул. Лужники вл. 24».

Дата проверки: 10.01.2018 г.

Наименование и адрес испытательного центра

АНО «Региональное агентство экспертизы, сертификации и аудита»

Юридический/фактический адрес:101000, г. Москва, ул. Мясницкая, д. 22, стр. 1.
Телефон:+7 (499) 390-97-00
Адрес сайта:www.raesa.ru
E-mail: 3909700@mail.ru

Наименование и адрес заказчика

ООО ПСФ «Сталькон»

ИНН / КПП7705754507 / 770501001
ОГРН5067746790678
ОКПО97267922
Юридический адрес:115114 г. Москва, ул. Кожевническая,11/13, стр.2.
Генеральный директор:Шевчук Н.В.

Данная организация сама проводила огнезащитную обработку.

Описание метода и процедуры испытания

Подготовка поверхности:

Механический адгезиметр «Константа-АЦ»
  • Образцы №1- №6 – обезжиривание обезжириватель ОМ-01С (производитель ООО «НПО КРАСКО», Россия).
  • На поверхности заготовок с одной стороны был нанесен материал фирмы ООО НПП «ВМП-НЕВА» - ВИНИКОР®-061 (ТСС=180 мкм).
  • Дата приклеивания заготовок – 10.01.2018 г.
  • Наклейка заготовок производилась 10.01.2018 г. при t=-1 °C, W=91%. Перед нанесением клея поверхностям заготовок и металлических конструкций была придана шероховатость с помощью наждачной бумаги. Клей - универсальный цианакрилатный суперклей «Done Deal 6594».

Испытания проводились механическим адгезиметром «Константа-АЦ», диаметр заготовок 20 мм.

Режущий инструмент для обрезания клея и краски – балеринка.

Испытания на отрыв проводились 10.01.2018 г.

Средства измерений

№ п/п Наименование средств измерений Пределы измерений
1. Адгезиметр механический «Константа-АЦ» от 0-10 МПа
2. Прибор измерения геометрических параметров многофункциональный Константа К5 0-10 мм

Информация об ЛПК

1.№ партии
-дата изготовления:
1171
29.09.2017 г.
2.Наименование (марка):Грунтовка ВИНИКОР®-061
3.ИзготовительООО НПП «ВМП-НЕВА»
4.Адрес192012, г. Санкт-Петербург, пр. Обуховской Обороны, д. 112, корп. 2, лит. И, а/я 03.

Внешнее состояние металлических конструкций

Внешнее состояние ЛКП на металлических конструкциях: однородное, вишневого цвета. Трещин, отслоений не наблюдается. При осмотре конструкций установлено, что ЛКП нанесено равномерно.

Вывод: Внешнее состояние ЛКП удовлетворительное.

Результаты испытаний

Проведенными выборочными измерениями толщины покрытия в доступных местах толщиномером установлено, что толщина огнезащитного покрытия на металлических конструкциях, составляет:

Обезжиривание Дата приклеивания заготовок Дата проведения испытания Толщина сухого слоя, мкм Результат

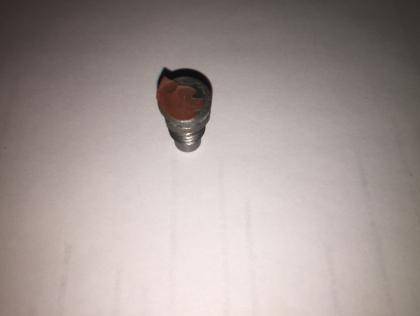

Обезжиривание растворителем ОМ-01С10.01.201810.01.2018160Проверки на адгезию - результат растяжения 1
Растягивающее усилие 4,5 Мпа, характер разрушения 55%В, 25%Y, 10%Y/Z.

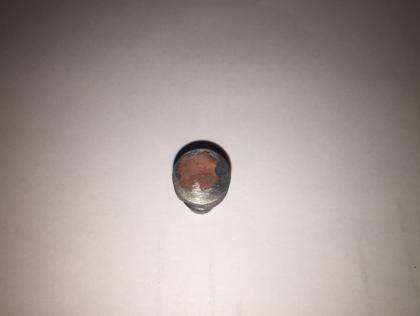

Обезжиривание растворителем ОМ-01С10.01.201810.01.2018182Проверки на адгезию - результат растяжения 2
Растягивающее усилие 5,1 Мпа, характер разрушения 40%B, 35%Y, 25%Y/Z.

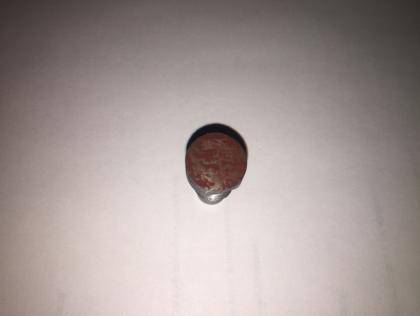

Обезжиривание растворителем ОМ-01С10.01.201810.01.2018173Проверки на адгезию - результат растяжения 3
Растягивающее усилие 4,7 Мпа, характер разрушения 20%B, 30%C/Y, 50%Y.

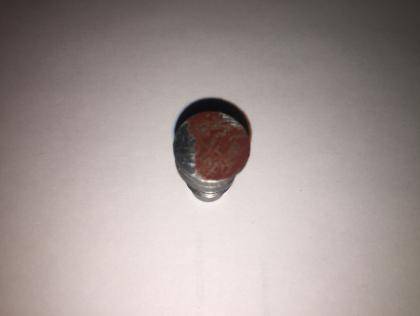

Обезжиривание растворителем ОМ-01С10.01.201810.01.2018169Проверки на адгезию - результат растяжения 4
Растягивающее усилие 5,3 Мпа, характер разрушения 60%C/Y, 10%B, 30Y/Z.

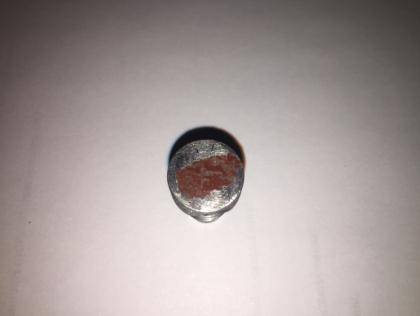

Обезжиривание растворителем ОМ-01С10.01.201810.01.2018178Проверки на адгезию - результат растяжения 5
Растягивающее усилие 5,7 Мпа, характер разрушения 35%C/Y, 65%Y/Z.

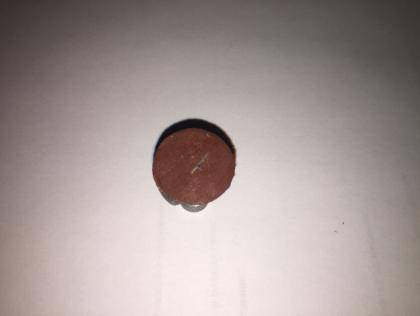

Обезжиривание растворителем ОМ-01С10.01.201810.01.2018183Проверки на адгезию - результат растяжения 6
Растягивающее усилие 6,1 Мпа, характер разрушения 95%C/Y, 5%Y/Z.
  • А – когезионное разрушение подложки (металла).
  • А/В – адгезионное разрушение между подложкой (металлом) и первым слоем покрытия («ВИНИКОР®-061»).
  • В – когезионное разрушение первого слоя покрытия («ВИНИКОР®-061»).
  • В/С – адгезионное разрушение между первым слоем покрытия («ВИНИКОР®-061») и вторым слоем («ВИНИКОР®-061»).
  • С – когезионное разрушение второго слоя покрытия («ВИНИКОР®-061»).
  • С/Y – адгезионное разрушение между вторым слоем покрытия («ВИНИКОР®-061») и адгезивом (клеем).
  • Y - когезионное разрушение адгезива (клея).
  • Y/Z – адгезионное разрушение между адгезивом (клеем) и заготовкой.

Выводы по результатам испытаний

Согласно ISO 4624:2002 – рассчитывают среднее значение всех шести определений с точностью до целого числа. Выражают результат как средние и приводят диапазон: (4,5+5,1+4,7+5,3+5,7+6,1)/6=5,23≅5 Мпа

5 Мпа (4,5 Мпа…6,1 Мпа)
