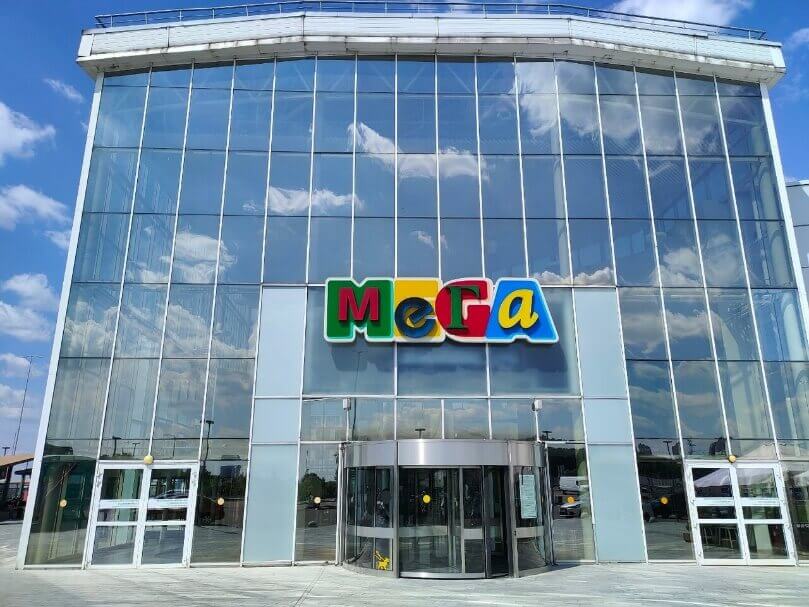

Испытательная пожарная лаборатория АНО «РАЭСА» провела эксплуатационные испытания наружных пожарных лестниц (6 шт.) на объекте по адресу: 142704, Российская Федерация, г. Москва, пос. Сосенское, 21 км Калужского шоссе, СТЦ «МЕГА Теплый Стан».
Дата проведения проверки: 27.09.2022 г.
Наименование и адрес испытательного центра
АНО «Региональное агентство экспертизы, сертификации и аудита»
Юридический адрес:
105275, г. Москва, пр-т Буденного, д. 51, корп. 4, 2 этаж, пом. 5.
Фактический адрес:
105275, г. Москва, пр-т Буденного, д. 51, корп. 4, 2 этаж, пом. 5.
Телефон:
+7 (499) 390-97-00
Адрес сайта:
www.raesa.ru
E-mail:
3909700@mail.ru
Наименование и адрес заказчика
Филиал Акционерного Общества «СНЕФ».
ИНН / КПП
9909088626 / 774751001
Место нахождения:
РФ, 115088, г. Москва, ул. Южнопортовая, д. 5, стр. 1-6, БЦ «Золотое кольцо», офис 444
Испытательное измерительное оборудование
№ п/п
Наименование оборудования
№ Аттестата
Срок действия аттестата
1
Установка для испытания пожарных лестниц «ТЦ-46»
№1/21
с 16.11.21 г. по 16.11.22 г.
2
Приспособление для испытания ограждения крыш «ТЦ-46.05»
№2/21
с 16.11.21 г. по 16.11.22 г.
Порядок проведения испытаний
Объём испытаний и проверок наружных стационарных лестниц и их ограждений:
Проверка основных размеров;
Проверка предельных отклонений размеров и форм;
Визуальная проверка целостности конструкций и их креплений;
Проверка качества сварных швов;
Проверка качества защитных покрытий;
Прочностные испытания.
Порядок проведения испытаний лестниц
Порядок испытаний пожарных лестниц проводился согласно ГОСТ Р 53254-2009 «Техника пожарная. Лестницы пожарные наружные стационарные. Ограждения кровли. Общие технические требования. Методы испытаний».
Примечание: испытания проводилась в дневное время суток в условиях визуальной видимости с соблюдением правил техники безопасности.
Результаты испытаний
№ п/п
Наименование испытываемого элемента
Количество испытываемых точек
Нагрузка, (кгс)
Результаты испытаний

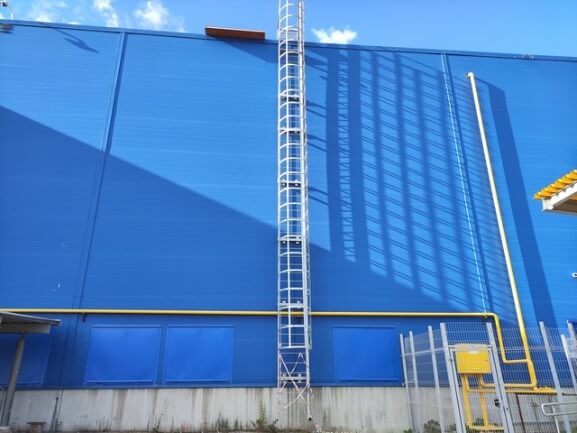

Наружная пожарная лестница НЛ-1 в осях E-F/1
1
Испытание ступеней лестниц на прочность
10
180
Разрыв сварных соединений и остаточная деформация отсутствуют
2
Испытание балок креплений лестниц на прочность
4
180
Разрыв сварных соединений и остаточная деформация отсутствуют
3
Испытания площадок лестницы на прочность
1
180
Разрыв сварных соединений и остаточная деформация отсутствуют
4
Испытания ограждения лестницы на прочность
5
54
Разрыв сварных соединений и остаточная деформация отсутствуют
5
Визуальная проверка целостности конструкций и их креплений
1
-
Элементы конструкций надёжно прикреплены друг к другу
6
Проверка качества сварных швов
1
-
Элементы конструкций надёжно прикреплены друг к другу
7
Проверка предельных отклонений размеров и форм
1
-
Соответствует
8
Проверка качества защитных покрытий
1
-
Соответствует
№ п/п
Наименование испытываемого элемента
Количество испытываемых точек
Нагрузка, (кгс)
Результаты испытаний
Наружная пожарная лестница НЛ-2 в осях E-F/1
1
Испытание ступеней лестниц на прочность
8
180
Разрыв сварных соединений и остаточная деформация отсутствуют
2
Испытание балок креплений лестниц на прочность
3
180
Разрыв сварных соединений и остаточная деформация отсутствуют
3
Испытания площадок лестницы на прочность
1
180
Разрыв сварных соединений и остаточная деформация отсутствуют
4
Испытания ограждения лестницы на прочность
5
54
Разрыв сварных соединений и остаточная деформация отсутствуют
5
Визуальная проверка целостности конструкций и их креплений
1
-
Элементы конструкций надёжно прикреплены друг к другу
6
Проверка качества сварных швов
1
-
Элементы конструкций надёжно прикреплены друг к другу
7
Проверка предельных отклонений размеров и форм
1
-
Соответствует
8
Проверка качества защитных покрытий
1
-
Соответствует
№ п/п
Наименование испытываемого элемента
Количество испытываемых точек
Нагрузка, (кгс)
Результаты испытаний

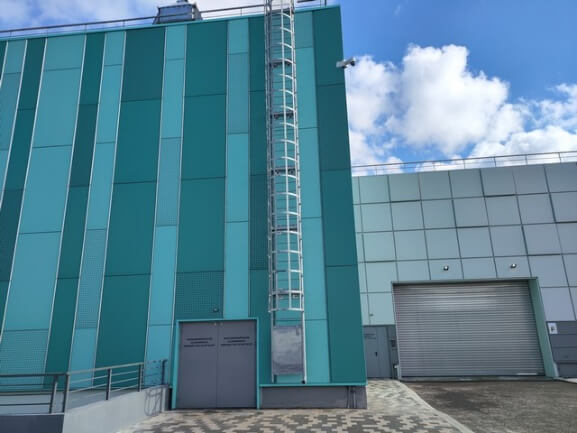

Наружная пожарная лестница НЛ-4 в осях F/15b-15b*
1
Испытание ступеней лестниц на прочность
10
180
Разрыв сварных соединений и остаточная деформация отсутствуют
2
Испытание балок креплений лестниц на прочность
4
180
Разрыв сварных соединений и остаточная деформация отсутствуют
3
Испытания площадок лестницы на прочность
1
180
Разрыв сварных соединений и остаточная деформация отсутствуют
4
Испытания ограждения лестницы на прочность
5
54
Разрыв сварных соединений и остаточная деформация отсутствуют
5
Визуальная проверка целостности конструкций и их креплений
1
-
Элементы конструкций надёжно прикреплены друг к другу
6
Проверка качества сварных швов
1
-
Элементы конструкций надёжно прикреплены друг к другу
7
Проверка предельных отклонений размеров и форм
1
-
Соответствует
8
Проверка качества защитных покрытий
1
-
Соответствует
№ п/п
Наименование испытываемого элемента
Количество испытываемых точек
Нагрузка, (кгс)
Результаты испытаний

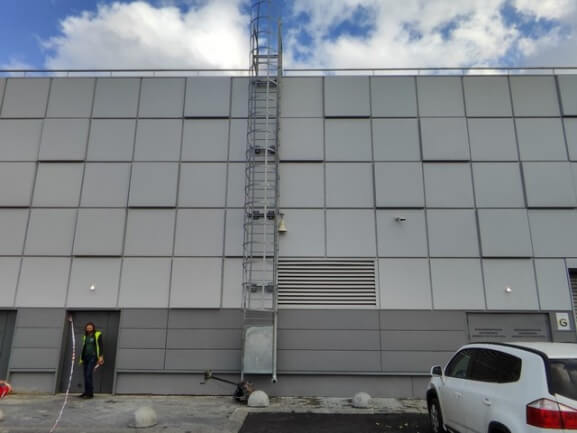

Наружная пожарная лестница НЛ-5 в осях F/5b
1
Испытание ступеней лестниц на прочность
6
180
Разрыв сварных соединений и остаточная деформация отсутствуют
2
Испытание балок креплений лестниц на прочность
2
180
Разрыв сварных соединений и остаточная деформация отсутствуют
3
Испытания площадок лестницы на прочность
1
180
Разрыв сварных соединений и остаточная деформация отсутствуют
4
Испытания ограждения лестницы на прочность
5
54
Разрыв сварных соединений и остаточная деформация отсутствуют
5
Визуальная проверка целостности конструкций и их креплений
1
-
Элементы конструкций надёжно прикреплены друг к другу
6
Проверка качества сварных швов
1
-
Элементы конструкций надёжно прикреплены друг к другу
7
Проверка предельных отклонений размеров и форм
1
-
Соответствует
8
Проверка качества защитных покрытий
1
-
Соответствует
№ п/п
Наименование испытываемого элемента
Количество испытываемых точек
Нагрузка, (кгс)
Результаты испытаний

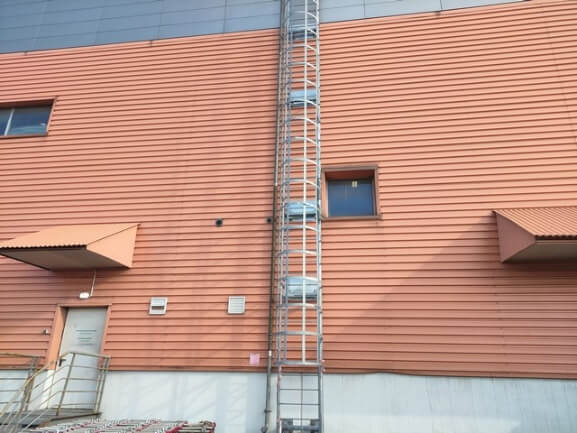

Наружная пожарная лестница НЛ-6 в осях F/3
1
Испытание ступеней лестниц на прочность
10
180
Разрыв сварных соединений и остаточная деформация отсутствуют
2
Испытание балок креплений лестниц на прочность
4
180
Разрыв сварных соединений и остаточная деформация отсутствуют
3
Испытания площадок лестницы на прочность
1
180
Разрыв сварных соединений и остаточная деформация отсутствуют
4
Испытания ограждения лестницы на прочность
5
54
Разрыв сварных соединений и остаточная деформация отсутствуют
5
Визуальная проверка целостности конструкций и их креплений
1
-
Элементы конструкций надёжно прикреплены друг к другу
6
Проверка качества сварных швов
1
-
Элементы конструкций надёжно прикреплены друг к другу
7
Проверка предельных отклонений размеров и форм
1
-
Соответствует
8
Проверка качества защитных покрытий
1
-
Соответствует
№ п/п
Наименование испытываемого элемента
Количество испытываемых точек
Нагрузка, (кгс)
Результаты испытаний

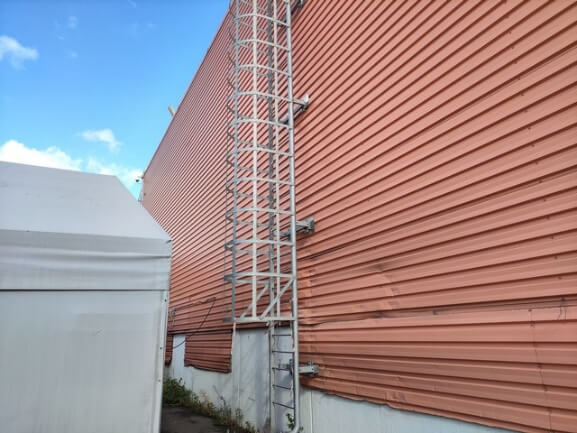

Наружная пожарная лестница НЛ-7 в осях F/11
1
Испытание ступеней лестниц на прочность
8
180
Разрыв сварных соединений и остаточная деформация отсутствуют
2
Испытание балок креплений лестниц на прочность
3
180
Разрыв сварных соединений и остаточная деформация отсутствуют
3
Испытания площадок лестницы на прочность
1
180
Разрыв сварных соединений и остаточная деформация отсутствуют
4
Испытания ограждения лестницы на прочность
5
54
Разрыв сварных соединений и остаточная деформация отсутствуют
5
Визуальная проверка целостности конструкций и их креплений
1
-
Элементы конструкций надёжно прикреплены друг к другу
6
Проверка качества сварных швов
1
-
Элементы конструкций надёжно прикреплены друг к другу
7
Проверка предельных отклонений размеров и форм
1
-
Соответствует
8
Проверка качества защитных покрытий
1
-
Соответствует
Фотографии с объекта
Вывод по результатам испытаний
Наружные вертикальные пожарные лестницы (6 шт.) на объекте, по адресу: 142704, Российская Федерация, г. Москва, пос. Сосенское, 21 км Калужского шоссе, СТЦ «МЕГА Теплый Стан» - прошли проверку прочностными испытаниями с удовлетворительным результатом. Все конструкции не имеют нарушения целостности и деформации после снятия нагрузки.
