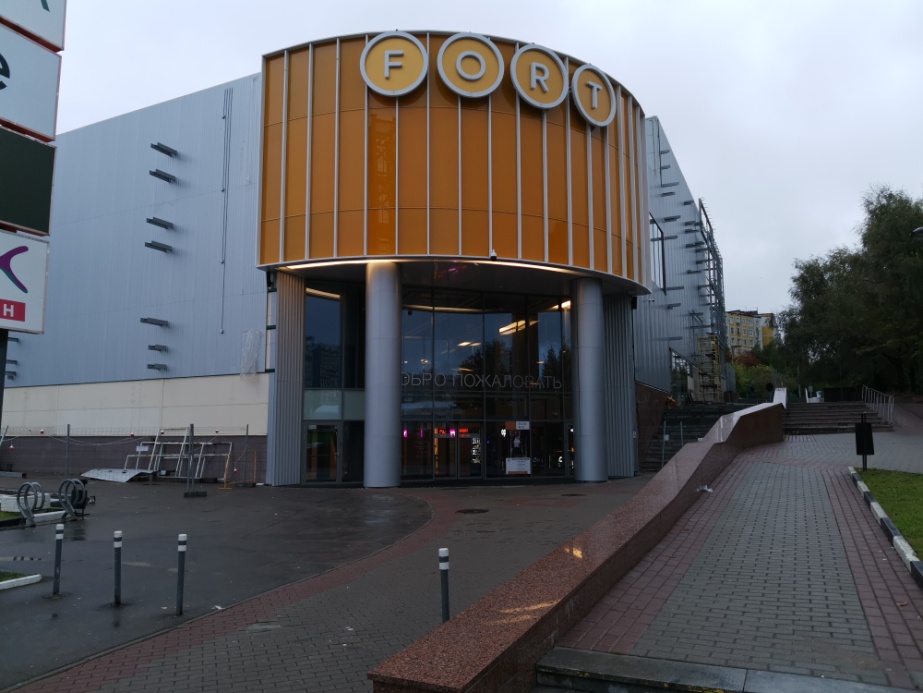

Проверка системы оповещения и управления эвакуацией людей (СОУЭ) «ТЦ ФОРТ», г. Москва
Характеристика заказываемой услуги: проверка системы оповещения и управления эвакуацией людей при пожаре на объекте: «ТЦ ФОРТ» расположенном по адресу: г. Москва, Новоясеневский проспект, 11.
Дата проведения проверки: 18.09.2020 г.
Наименование и адрес заказчика
ООО «Инж-Стайл».
ИНН / КПП | 7733712788 / 773401001 |
ОГРН | 1097746599323 |
Юридический адрес: | 123308, г. Москва, Новохорошевский пр-д, д. 18, комната №24, 25, 23 (3, 3А, 4). |
Описание процедуры испытания
Испытания проведены в соответствии с требованиями СП 3.13130.2009 «Системы противопожарной защиты система оповещения и управления эвакуацией людей при пожаре»
Проводится визуальный осмотр смонтированного оборудования и шлейфов автоматической пожарной сигнализации.
Приборы и системы находятся в дежурном режиме.
В проверяемом помещении приводятся в действие дымовой (ручной) пожарный извещатель. При этом проверяется адрес срабатывания АПС на приемно-контрольном приборе в помещении дежурного поста.
Проверяется время поступления сигнала от прибора АПС на пуск систем противодымной защиты и оповещения людей при пожаре.
Проверяется соответствие уровня звука установленным нормам.
Средства измерений
№ п/п |
Наименование средств измерений |
Пределы измерений |
Значение калибровочной поправки |
№ свидетельства о поверке, срок действия |
1 |
Шумомер ОКТАВА-201, рег. №34062-07 (с предусилителем Р110 №060643; микрофон МР-205 №440011) |
28-138дБА |
К=2,7 дБ |
Свидетельство о поверке №2913287 от 03.02.2020 г.до 02.02.2021 г. 1 год |
Перечень фактически смонтированного оборудования
№ п/п | Наименование и техническая характеристика | Ед. измерения | Кол-во
1 | Комбинированная система оповещения 360 Вт/100 В, 8 зон, 1 мик. (приор.)/2 лин. (приор.)/1 лин. вх., ГО и ЧС, RS-485 ROXTON RA-8236
| шт. | 2 |
2 |
Микрофонная консоль RM-05A Блок автоматического контроля линий ROXTON LC-8108
|
шт. |
2 |
3 |
Источник бесперебойного питания АРС 500VA/230 Cелектор обратной связи ROXTON CS-8232
|
шт. |
1 |
4 |
Абонентская вызывная панель ROXTON CP-8032
|
шт. |
9 |
5 |
Громкоговоритель потолочный 6/3/1,5 Вт; 100 В; 90 Гц…18 кГц; 91 дБ ROXTON PA-620T
|
шт. |
37 |
6 |
Громкоговоритель потолочный 3 Вт; 100 В; 120 Гц…20 кГц; 88 дБ ROXTON PA-610T
|
шт. |
31 |
7 |
Громкоговоритель настенный 6/3/1,5 Вт; 100 В; 80 Гц…16 кГц; 91 дБ ROXTON WP-06T
|
шт. |
1 |
8 |
Громкоговоритель настенный 10/5 Вт; 100 В; 80 Гц…16 кГц; 96 дБ ROXTON SWS-10
|
шт. |
43 |
9 |
Шкаф телекоммуникационный настенный 19" 15U ROXTON R-156W
|
шт. |
1 |
10 |
1 Вентиляторный модуль для настенных телекоммуникационных шкафов ROXTON серии W ROXTON RMFW
|
шт. |
1 |
11 |
Аккумуляторная батарея 12 В 45 Ач LEOCH DJM 1245
|
шт. |
4 |
Результаты испытаний
№ п/п | Наименование помещения, номер по плану, этаж. | Расстояние до оповещателя, м | Высота точки замера, м | Уровень звука | Вывод |
постоянного шума в дБ | постоянного шума вместе со всеми сигналами, производимыми оповещателями, в дБ |
Помещения администрации отм. +10,450 |
1. | Помещение 4.А.04 | 3 | 1,5 | 51,3-57,5 | 84,2-87,7,6 | Соответствует |
2. | Помещение 4.А.08 | 3 | 1,5 | 41,3-47,1 | 89,3-90,7 | Соответствует |
3. | Помещение 4.А.11 | 3 | 1,5 | 67,2-71,3 | 75,6-78,8 | Соответствует |
4. | Помещение 4.Т.01 | 3 | 1,5 | 53,2-58,8 | 89,1-92,2 | Соответствует |
3-й этаж отм. +5,600 |
1. | В районе С1 | 3 | 1,5 | 58,3-59,5 | 84,2-85,8 | Соответствует |
2. | В районе С3 | 3 | 1,5 | 51,9-65,1 | 81,3-84,9 | Соответствует |
3. | В районе С3.1 | 3 | 1,5 | 59,3-68,8 | 84,1-85,8 | Соответствует |
4. | В помещении «Подружка» В3 | 3 | 1,5 | 53,9-60,1 | 85,5-91,2 | Соответствует |
5. | В помещении «территория красоты» В2 | 3 | 1,5 | 59,3-61,0 | 85,3-89,4 | Соответствует |
6. | Технологический коридор | 3 | 1,5 | 58,9-65,1 | 87,1-100,7 | Соответствует |
7. | Район экскалаторов | 3 | 1,5 | 65,7-71,7 | 83,8-85,9 | Соответствует |
2-й этаж отм. +0,000 |
1. | В районе С4 | 3 | 1,5 | 50,9-59,5 | 81,6-85,0 | Соответствует |
2. | В районе С5 | 3 | 1,5 | 61,3-67,1 | 78,6-82,1 | Соответствует |
3. | В помещении С4 | 3 | 1,5 | 63,2-68,1 | 78,3-80,4 | Соответствует |
4. | В районе туалетов | 3 | 1,5 | 65,4-66,9 | 90,-91,9 | Соответствует |
5. | В помещении С5.1 | 3 | 1,5 | 58,9-65,7 | 83,7-84,0 | Соответствует |
6. | Лифтовой холл | 3 | 1,5 | 67,1-69,8 | 87,0-89,3 | Соответствует |
7. | Район атриума, у помещения С15 | 3 | 1,5 | 71,0-73,2 | 81,2-83,0 | Соответствует |
8. | Атриум у помещения С10 | 3 | 1,5 | 71,2-74,1 | 79,1-80,0 | Соответствует |
9. | Помещение MCDONALDS | 3 | 1,5 | 71,3-75,3 | 83,2-83,5 | Соответствует |
10. | Помещение Gloria Jeans С7 | 3 | 1,5 | 69,3-71,3 | 86,1-87,0 | Соответствует |
1-й этаж отм. -3,900 |
1. | Помещение DNS | 3 | 1,5 | 64,8-68,9 | 88,7-91,2 | Соответствует |
2. | Помещение Буше А2 | 3 | 1,5 | 65,2-66,8 | 85,0-87,5 | Соответствует |
3. | Помещение Цветы | 3 | 1,5 | 65,9-71,3 | 85,5-87,6 | Соответствует |
4. | Помещение Zenden | 3 | 1,5 | 67,2-67,4 | 79,6-92,2 | Соответствует |
Паркинг отм.-3,900 |
1. | Тепловой пункт | 3 | 1,5 | 65,9-68,1 | 86,6-90,0 | Соответствует |
2. | В районе стоянки машин | 3 | 1,5 | 67,5-68,3 | 90,1-93,0 | Соответствует |
Паркинг отм.-7,200 |
1. | Техническое помещение | 3 | 1,5 | 67,8-71,1 | 90,7-91,3 | Соответствует |
2. | В районе стоянки машин | 3 | 1,5 | 67,3-68,2 | 90,0-99,0 | Соответствует |
Выводы по результатам испытаний
В соответствии с СП 3.13130.2009 «Системы противопожарной защиты система оповещения и управления эвакуацией людей при пожаре» п.4.1. Звуковые сигналы СОУЭ, должны обеспечивать общий уровень звука (уровень звука постоянного шума вместе со всеми сигналами, производимыми оповещателями), не менее 75 дБА на расстоянии 3 м от оповещателя, но не более 120 дБА в любой точке защищаемого помещения. Система оповещения и управления эвакуацией людей при пожаре (СОУЭ) по адресу: : г. Москва, Новоясеневский проспект, 11 - удовлетворяет требованиям п.4.1 СП 3.13130.2009.
