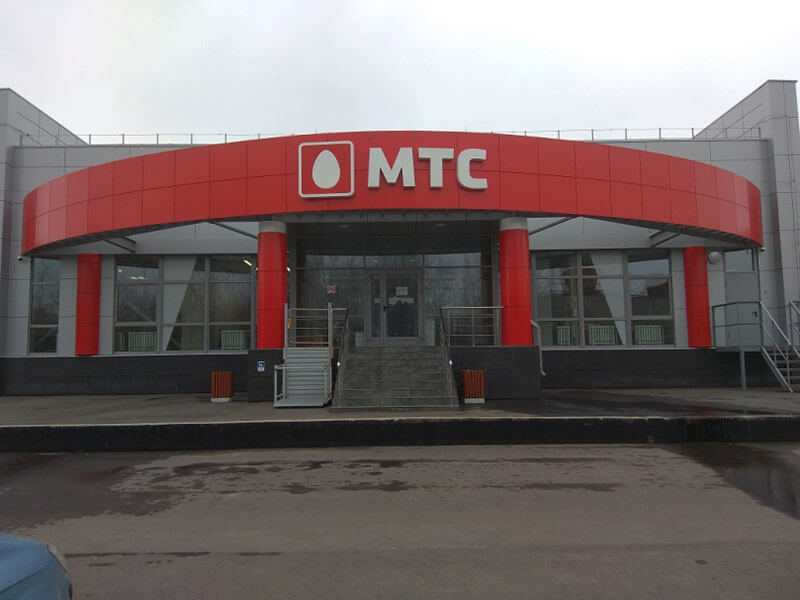

Проверки систем противопожарной защиты в ПАО «МТС» в Нижнем Новгороде

20.03.2019 года АНО «РАЭСА» провела комплексную проверку систем противопожарной защиты, на объекте: «Модульный центр обработки данных ПАО «Мобильные ТелеСистемы» Нижегородская область, г. Нижний Новгород, Автозаводской район, ул. Монастырка, юго-западная промзона, II этап строительства.

Дата проведения проверки: 20.03.2019 г.

Наименование и адрес испытательного центра

АНО «Региональное агентство экспертизы, сертификации и аудита»

Юридический/Фактический адрес:101000, г. Москва, ул. Мясницкая, д. 22, стр. 1.
Телефон:+7 (499) 390-97-00

Наименование и адрес заказчика

ООО «Смарт АйТи»

ИНН / КПП7720662723 / 772901001
ОГРН1097746383723
ОКПО33872620
Юридический адрес:119571, г.Москва, Проспект Вернадского, д.92, этаж 2, пом. VI, ком.33.
Генеральный директор:Болотов А.В.

Характеристика объекта опробования и проектные данные

Объектами опробования являются: система пожарной сигнализации (АПС) и связанные с ней системы (элементы) противопожарной защиты, в том числе система оповещения и управления эвакуацией людей при пожаре (СОУЭ) и автоматическая установка газового пожаротушения (АУГПТ), установленные в помещении объекта.

Проект шифр: 3738-11.16/С-АПС1, 3738-11.16/С-АГПТ, разработанный ООО «Смарт АйТи». Свидетельство №0502.01-2013-7720662723-П-169 от 28.01.2013 г.

Перечень оборудования систем АПС и СОУЭ

  • пульт контроля и управления "С2000-М" – 1 шт.,
  • блоки индикации "С2000-БИ SMD" – 1 шт.,
  • блоки индикации пожаротушения "С2000-ПТ" – 4 шт.,
  • преобразователь интерфейса «С2000-Ethernet» - 1 шт.;
  • прибор приемно-контрольный Сигнал-10 – 1 шт.;
  • резервный источник питания, 24В, 2А, RS485 РИП-24-2/7М4-Р-RS - -1 шт.;
  • аккумуляторная батарея АКБ-7 12В 7 А/ч – 2 шт.,
  • контроллер двухпроводной линии связи «С200-КДЛ-2И» - 5 шт.;
  • контрольно-пусковой блок «С200-КПБ» - 3 шт.;
  • шкаф пожарной сигнализации ШПС-24 – 1 шт.;
  • резервированный источник питания 12В, 6,5А"СКАТ-1200У» исп.5000 – 2 шт.,
  • резервированный источник питания 24В, 18А"SKAT-V.24DC-18» исп.5000 – 1 шт.,
  • аккумуляторная батарея 12В/17 А/ч – 2 шт.,
  • аккумуляторная батарея12В/33 А/ч – 2 шт.,
  • аккумуляторная батарея12В/40 А/ч – 4 шт.,
  • извещатель пожарный ручной ИПР 513-ЗАМ исп.02 – 3 шт.;
  • адресный расширитель «С2000-АР2» исп. 02 – 12 шт.;
  • релейный блок «С2000-СП2» - 10 шт.;
  • аспирационный дымовой извещатель ИПА v3 – 10 шт;
  • оповещатель свето-звуковой 24В «Маяк – 24КП» - 9 шт.;
  • Эвакуационный указатель BS-1140-3x1 LED, 24В, в комплекте с наклейкой NPU-3110.ON "Выход" – 20 шт.

Система АПС предназначена для обнаружения места возникновения задымления в помещениях защищаемого объекта, отображения и протоколирования событий, передачи сигнала на пост круглосуточной охраны, включения систем АПС и СОУЭ при пожаре, формирование сигнала на управление системой общеобменной вентиляции (отключение системы, закрытие огнезадерживающих клапанов), разблокировка электромагнитных замков СКУД на дверях по ходу эвакуации.

Перечень смонтированного оборудования системы АУГПТ

  • прибор управления газовым пожаротушением на одно направление «С2000-АСПТ - 6 шт.,
  • аккумуляторная батарея 12В, 4,5 А/ч – 12 шт.,
  • блок контрольно-пусковой «С2000-КПБ» – 5 шт.,
  • резервный источник питания РИП-24-2/7П1-Р-RS – 4 шт.;
  • аккумуляторная батарея 12В, 7 А/ч – 8 шт.,
  • извещатель пожарный дымовой ИП 212-58М – 180 шт.,
  • база для извещателя Е1000В – 180шт.;
  • устройство шлейфовое контрольное УШК-01 (ВУОС) – 104 шт.;
  • извещатель ручной пожарный электроконтактный ЭДУ ИПР 513-3М – 7 шт.,
  • извещатель ручной пожарный уличное исполнение ИПР 535-26 «Север» – 5 шт.,
  • сигнализатор магнитноконтактный ИО 102-29 «Эстет» - 70 шт.;
  • табло световое «Станция пожаротушения» Сфера Премиум 24В (скрытая надпись) – 1 шт.;
  • табло световое «Станция пожаротушения» уличное Сфера Премиум 24В уличное исполнение (скрытая надпись) – 1 шт.;
  • табло световое «ГАЗ, не входи» Сфера Премиум 24В (скрытая надпись) - 30 шт.,
  • табло световое «ГАЗ, не входи» Сфера Премиум 24В уличное исполнение (скрытая надпись)- 10 шт.,
  • табло световое «Автоматика отключена» Сфера Премиум 24В (скрытая надпись) - 28 шт.,
  • табло световое «Автоматика отключена» уличное Сфера Премиум 24В уличное исполнение (скрытая надпись) - 6 шт.,
  • табло световой-звуковое «ГАЗ, Уходи» - Сфера Премиум ЗУ 24В (скрытая надпись) - 26 шт.,
  • считыватель-2 исп. 00 – 5 шт.;
  • ключ Touch Memory – 10 шт.,
  • модуль подключения нагрузки МПН - 50 шт.

АУГПТ предназначена для обнаружения и тушения пожара на ранней стадии возгорания, а так-же выдачи сигнала пожарной тревоги в помещение охраны (пожарный пост) с круглосуточным пребыванием дежурного персонала.

Описание метода и процедуры испытания

  1. Проводится визуальный осмотр смонтированного оборудования и шлейфов АПС и СОУЭ.
  2. Перед испытаниями системы газового пожаротушения убедиться, что пиропатроны модулей отключены, а вместо них подключена контрольная лампа.
  3. Проверка аварийного питания на С2000-АСПТ системы автоматического газового пожаротушения (АСГП).
  4. Приборы и системы находятся в дежурном режиме.
  5. Запускаются по одному аспирационные извещатели в помещениях машзалов, запускают-ся по одному ручные извещатели в коридоре.

Система пожарной сигнализации ИТК ЦОД состоит из 3-х подсистем:

  • подсистема пожарной сигнализации АБК (предусмотрена отдельным проектом);
  • подсистема пожарной сигнализации ЦОД модулей 1 и 2;
  • подсистема пожарной сигнализации ЦОД модулей 3 и 4;

Объединение подсистем пожарной сигнализации выполняется на уровне сухих контактов при помощи приемно-контрольных приборов Сигнал-10.

Оборудование пожарной сигнализации кабельных коллекторов ЦОД входит в состав подсистем пожарной сигнализации ЦОД и предусмотрено проектом марки 3738-11.16/С-АПС1.

Для обеспечения визуальной картины состояния контрольных зон (с графическим выводом планов объекта) на мониторе, а также архивирования событий и при необходимости вывода ин-формации на принтер, проектом подсистемы АПС АБК предусмотрено автоматизированное рабочее место оператора и программное обеспечение АРМ Орион.

Подключение систем АПС ЦОД к АРМ оператора выполняется по средствам локально вычис-лительной сети через блоки C2000-Ethernet.

В состав систем пожарной сигнализации ЦОД входит:

  • система раннего обнаружения пожара;
  • система сверхраннего обнаружения пожара.

Система раннего обнаружения пожара состоит из:

  • пульта пожарной сигнализации С2000М, расположенного в помещении охраны и выполняющего функцию центрального контроллера;
  • блока индикации С2000-БИ, расположенного в помещении охраны;
  • блоков индикации С2000-ПТ, расположенных в помещении охраны;
  • контроллеров двухпроводной линии связи "С2000-КДЛ-2И";
  • шкафов пожарной сигнализации (ШПС-24), предназначенных для установки контроллеров двухпроводных линий связи. В комплектацию ШПС-24 входит резервный резервный источник питания со встроенным интерфейсом RS485 и коммутатор интерфейсных линий связи;
  • светозвуковых оповещателей «МАЯК-24-КП», которые подключаются к модулям управления С2000-КПБ.
  • эвакуационных указателей Выход «BS-1140-3x1 LED (24V)», которые подключаются к моду-лям управления С2000-КПБ.

Система сверхраннего обнаружения пожара состоит из:

  • аспирационных дымовых пожарных извещателей ИПА, которые подключены к «С2000-КДЛ-2И» по кольцевой схеме, при помощи адресных расширителей С2000-АР2 исп. 02. Для сброса ИПА в шлейфы пожарной сигнализации устанавливаются релейные модули С2000-СП2;
  • воздухозаборного трубопровода.

Связь между приборами и пультом С2000М (центральным контроллером) обеспечивается по интерфейсной линии связи RS-485.

Для управления:

  • светозвуковыми оповещателями;
  • эвакуационными указателями в части контроля линий и обеспечения бесперебойным питанием;
  • блоками питания системы контроля доступа для беспрепятственной эвакуации людей из зда-ния;
  • вентиляционным оборудованием предусмотрены контрольно-пусковые блоки С2000-КПБ с контролем линии связи. Контрольно-пусковые блоки устанавливаются в интерфейс RS-485. Подключение оборудование СКУД и шкафов автоматики вентиляционных систем к модулям управления выполнить при помощи релейных усилителей УК-ВК, при этом релейные усилители устанавливать внутри дверных модулей СКУД или шкафов автоматики.

Согласно техническому заданию заказчика отключение кондиционеров по сигналу «Пожар» проектными решениями не предусматривается.

Для контроля и управления огнезадерживающими клапанами предусмотрены адресные сигналь-но-пусковые блоки С2000-СП4/220, которые устанавливаются в шлейфы пожарной сигнализации.

Вся необходимая информация о состоянии системы пожарной сигнализации выводится на пульт "С2000М", установленный в помещении охраны и на АРМ оператора.

Руководствуясь категорией помещений по пожарной опасности, видом и свойствами горючих материалов (пожарной нагрузкой), классом пожара и требованиями нормативных документов для защиты помещений предназначена установка газового пожаротушения со следующими ха-рактеристиками:

  • способ тушения: объемный;
  • способ хранения ОТВ: централизованный и модульный (для помещения n.6);
  • способ включения: электрический, от управляющего (командного) импульса прибора при срабатывании двух и более автоматических пожарных извещателей.

В качестве ГОТВ используется экологически безопасный Хладон ФК-5-1-12 (CF3CF2C(O)CF(CF3)2) под торговым наименованием «3М™Novec™1230».

Автоматическая установка газового пожаротушения выполнена на базе оборудования «MiniMax» (Россия) технологическая часть и «BOLID» (Россия) электротехническая часть.

Особенности работы системы вентиляции:

Помещения №1 и №3 являются фактически одним объемом. Циркуляция воздуха в них проис-ходит посредством верхней и нижней подушки. Тушение данных помещений осуществляется одновременно.

Помещения №2; №4 и №5 являются фактически одним объемом. Циркуляция воздуха в них происходит посредством верхней и нижней подушки. Тушение данных помещений осуществля-ется одновременно.

Помещения №7; №8 и №9 являются фактически одним объемом. Циркуляция воздуха в них происходит посредством верхней и нижней подушки. Тушение данных помещений осуществля-ется одновременно.

Помещения №10 и №11 являются фактически одним объемом. Циркуляция воздуха в них про-исходит посредством верхней и нижней подушки. Тушение данных помещений осуществляется одновременно.

Состав и размещение технологического оборудования АУПТ.

В технологическую часть входят:

  • баллоны для хранения огнетушащего состава «Novec1230» с электрическим пуском;
  • огнетушащий состав «Novec1230»;
  • коллекторы;
  • обратные клапаны;
  • распределительные устройства;
  • насадки для выпуска газа в защищаемые помещения;
  • сеть распределительных трубопроводов для подачи огнетушащего состава к насадкам;
  • соединительная арматура;
  • крепежная фурнитура.

Централизованная установка:

Централизованная установка ГПТ имеет пять направлений тушения в первом и третьем моду-лях ЦОДа и четыре направления тушения в остальных. В первом и третьем модулях ЦОДа пятым направлением является центральный коридор ИТК №12 (12”). Баллоны с ГОТВ расположены в помещении «№6 Насосная модуля №» каждого модуля. В соответствии с п.8.6.2 СП5.13130.2009 централизованная установка имеет 100%-ный резерв, расположенный в этом же помещении, подключенный к основному коллектору в режиме местного пуска.

Модули ГПТ с помощью рукавов высокого давления и обратных клапанов соединены с коллектором.

На коллекторе расположены РУ, которые позволяют выпустить газ в нужном направлении тушения.

Коллектор продолжается распределительным трубопроводом. На трубопроводе устанавливают-ся насадки предназначенные для равномерного рассеивания ГОТВ в защищаемых помещениях. Разводка трубопроводов выполняется по стенам и потолку открыто. Реле давления, предназначенные для контроля давления в модуле, установлено непосредственно на запорно-пусковых устройствах модуля. Сигнализаторы давления универсальные (СДУ), предназначенные для вы-дачи сигнала о срабатывании установки, устанавливаются на РУ.

Для тушения направлений №1 и №4 необходимо два баллона с ГОТВ.

Для тушения направлений №2 и №3 необходимо четыре баллона с ГОТВ.

Для тушения направлений №5 и№6 (Коридор) необходимо четыре баллона с ГОТВ.

В батарее ГПТ, первый и третий баллоны запускаются от электрического пускового устройства встроенного в ЗПУ. Четвертый и второй модули запускаются посредством пневматического пуска, при помощи РВД от первого и третьего баллонов соответственно.

Модульная установка:

Модульная установка ГПТ имеет одно направление тушения в каждом модуле ЦОДа. Баллоны с ГОТВ расположены в n.7 помещении каждого модуля. Модули с резервным запасом в соответствии СП. 8.6.3 СП 5.13130.2009 хранятся на складе объекта или организации, осуществляю-щей сервисное обслуживание установок пожаротушения.

Модули ГПТ с помощью рукавов высокого давления соединены с распределительным трубопроводом.

На трубопроводе устанавливаются насадки предназначенные для равномерного рассеивания ГОТВ в защищаемых помещениях. Разводка трубопроводов выполняется по стенам и потолку открыто. Реле давления, предназначенные для контроля давления в модуле, установлено непосредственно на запорно-пусковом устройстве модуля. Сигнализатор давления универсальный (СДУ), предназначенный для выдачи сигнала о срабатывании установки, устанавливается на распределительном трубопроводе.

Результаты испытания

Сигнал «Пожар» от 2-х автоматических точечных пожарных извещателей ИП-212-58М установленных на разных шлейфах в контролируемом помещении. При инициировании срабатывания одного дымового пожарного извещателя АСИТ выдает сигнал «Внимание» со звуковой и световой индикацией. При инициировании срабатывания второго (следующего) дымового пожарного извещателя установленного на другом шлейфе АСПТ выдает сигнал «Пожар» со звуковой и световой индикацией. При инициировании срабатывания устройства дистанционного пуска АСПТ выдает сигнал «Пожар» со звуковой индикацией. На ПКУ и АРМ отображается помещение (зона) «Пожара». По сигналу «Пожар» в защищаемом помещении (зоне):

  • включается система оповещения и управления эвакуацией людей при пожаре 2-го типа: свето-вые оповещатели переходят в режим импульсной индикации, звуковой тоновый сигнал (в Т.Ч. в административной части);
  • осуществляется разблокировка электромагнитных замков СКУД на дверях по ходу эвакуации; отключаются системы общеобменной вентиляции;
  • закрываются огнезадерживающие клапаны (ОЗК) в системах общеобменной вентиляции;
  • включаются световые оповещатели «Газ не входи», «Газ уходи»;
  • открывание и удержание дверей в открытом положении в режиме «ПОЖАР» приводит к отключению автоматического пуска установки, при этом загорается световое табло «АВТОМА-ТИКА ОТКЛЮЧЕНА» над входом в помещение. При закрытии двери помещения восстанавливается автоматический пуск и срабатывает световая сигнализация;
  • АСПТ через 30 секунд формирует импульс на пуск модулей пожаротушения. Факт прохожде-ния импульса на пуск огнетушащего вещества (МПП) осуществлялся посредством светодиодов на клапанах по соответствующему направлению подачи ОТВ;
  • в помещении охраны на ПКУ и АРМ осуществляется отображение и протоколирование событий.
  • Сигнал «Пожар» от аспирационных автоматических пожарных извещателей ИПА У3.

При инициировании срабатывания одного извещателя ИПА у3 ПКУ выдает сигнал «Пожар» со звуковой и световой индикацией. По сигналу «Пожар» в защищаемом помещении (зоне):

  • включается система оповещения и управления эвакуацией людей при пожаре 2-го типа: световые оповещатели переходят в режим импульсной индикации, звуковой тоновый сигнал (в т.ч. в административной части);
  • осуществляется разблокировка электромагнитных замков СКУД на дверях по ходу эвакуации;
  • отключаются системы общеобменной вентиляции;
  • закрываются огнезадерживающие клапаны (ОЗК) в системах общеобменной вентиляции;
  • в помещении охраны на ПКУ и АРМ осуществляется отображение и протоколирование событий.

Сигнал «Пожар» от ЭДУ ИПР 513-3М в контролируемом помещении (зоне).

При инициировании срабатывания одного ЭДУ ИПР 513-3М АСПТ выдает сигнал «Пожар» со звуковой и световой индикацией. При инициировании срабатывания устройства дистанционного пуска АСПТ выдает сигнал «Пожар» со звуковой индикацией. На ПКУ и АРМ отображается помещение (зона) «Пожара». По сигналу «Пожар» в защищаемом помещении (зоне):

  • включается система оповещения и управления эвакуацией людей при пожаре 2-го типа: световые оповещатели переходят в режим импульсной индикации, звуковой тоновый сигнал (в т.ч. в административной части);
  • осуществляется разблокировка электромагнитных замков СКУД на дверях по ходу эвакуации;
  • отключаются системы общеобменной вентиляции;
  • закрываются огнезадерживающие клапаны (ОЗК) в системах общеобменной вентиляции;
  • включаются световые оповещатели «Газ не входи», «Газ уходи»;
  • открывание и удержание дверей в открытом положении в режиме «ПОЖАР» приводит к отключению автоматического пуска установки, при этом загорается световое табло «АВТОМА-ТИКА ОТКЛЮЧЕНА» над входом в помещение. При закрытии двери помещения восстанавливается автоматический пуск и срабатывает световая сигнализация;
  • АСПТ через 30 секунд формирует импульс на пуск модулей пожаротушения. Факт прохожде-ния импульса на пуск огнетушащего вещества (МПП) осуществлялся посредством светодиодов на клапанах по соответствующему направлению подачи ОТВ;
  • в помещении охраны на ПКУ и АРМ осуществляется отображение и протоколирование событий.

По результатам испытаний были определены следующие основные показатели:

  • извещатели пожарные ручные установлены на высоте от пола 1,5 = 0,1м;
  • звуковые оповещатели установлены на стенах на расстоянии не менее 15 см от потолка.

Условия и результаты проведения замеров уровня звукового сигнала СОУЭ:

№ п/п Наименование помещения, номер по плану, этаж. Расстояние до оповещателя, м Высота точки замера, м Уровень звука Вывод
постоянного шума в дБ постоянного шума в вместе со всеми сигналами, производимыми оповещателями, дБ
1.Коридор31,551,3-56,584,2-91,6Соответствует
2.Машинный зал31,541,3-47,189,3-95,7Соответствует
3.Помещение СБЭ31,540,2-45,379,6-88,8Соответствует
4.Помещение электрощитовой31,553,2-58,889,1-97,2Соответствует

Выводы по результатам испытаний

Комплексное опробование противопожарных систем, смонтированных на объекте: «Модульный центр обработки данных ПАО «Мобильные ТелеСистемы» Нижегородская область, г. Нижний Новгород, Автозаводской район, ул. Монастырка, юго-западная промзона, II этап строительства находятся в рабочем состоянии, способны выполнять свои функции в полном объеме:

  1. обнаружение пожара;
  2. включение системы оповещения людей;
  3. включение системы противопожарной защиты.
