Для измерения толщины покрытия применяют средства измерений, позволяющие производить измерения с погрешностью не более ± 0,1 мм.
Измерение толщины огнезащитного кабельного покрытия производят в местах, выбранных случайным образом и равномерно распределенных по длине и окружности образца. Количество измерений должно быть не менее десяти на один образец.
Допускается проводить измерение толщины покрытия методом срезов с последующим восстановлением целостности покрытия.
Толщину огнезащитного кабельного покрытия определяют как среднеарифметическое толщин, измеренных в различных точках.
Сведения об использованном испытательном оборудовании
№ п/п
Наименование средств измерений
Пределы измерений
Класс, точности погрешность
№ свидетельства о поверке, срок действия
1
Штангенциркуль ШЦ-1-125-0,1 номер Госреестра № 22088-07, Зав. № 17050601
От 0 до 125 мм
ц.д. по нониусу 0,1 мм.
Свидетельство о поверке № 16/1269 от 10.10.2018 г. до 09.10.2020 г. 2 года
Информация об огнезащитном составе
1.
№ сертификата: срок действия сертификата
C-RU.ПБ34.В.00130/19 с 27.05.2019 г. по 26.05.2024 г.
2.
Наименование (марка) огнезащитного средства
Огнезащитный терморасширяющийся материал «Огракс-ВВ», выпускаемый по ТУ 5728-026-13267785-ОЗ, для защиты кабелей с наружной оболочкой из поливинилхлорида, полиэтилена и резины, при толщине сухого слоя на кабеле не менее 0,8 мм (расход, заявленный изготовителем - не менее 1,5 кг/м² без учёта потерь), обеспечивает огнезащитную эффективность и коэффициент снижения длительного допустимого тока для кабелей не менее 0,98. Серийный выпуск.
3.
Изготовитель
ЗАО НПО «УНИХИМТЕК».
4.
Адрес
142181, Московская обл., г. Климовск, ул. Заводская, д. 2
5.
ОГРН
1055014700641
Внешнее состояние кабелей обработанных огнезащитным составом:
при осмотре кабеля установлено, что огнезащитное покрытие нанесено равномерно, трещин, сколов, отслоений нет. Внешнее состояние огнезащитной обработки кабеля соответствует требованиям нормативных документов.

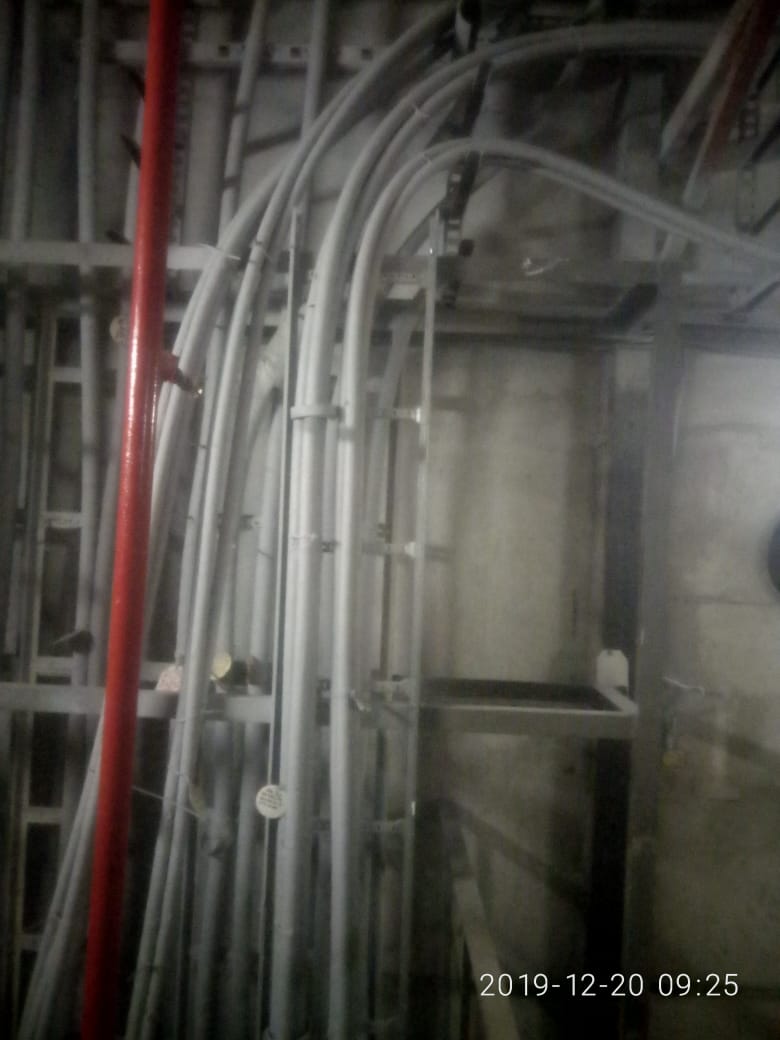

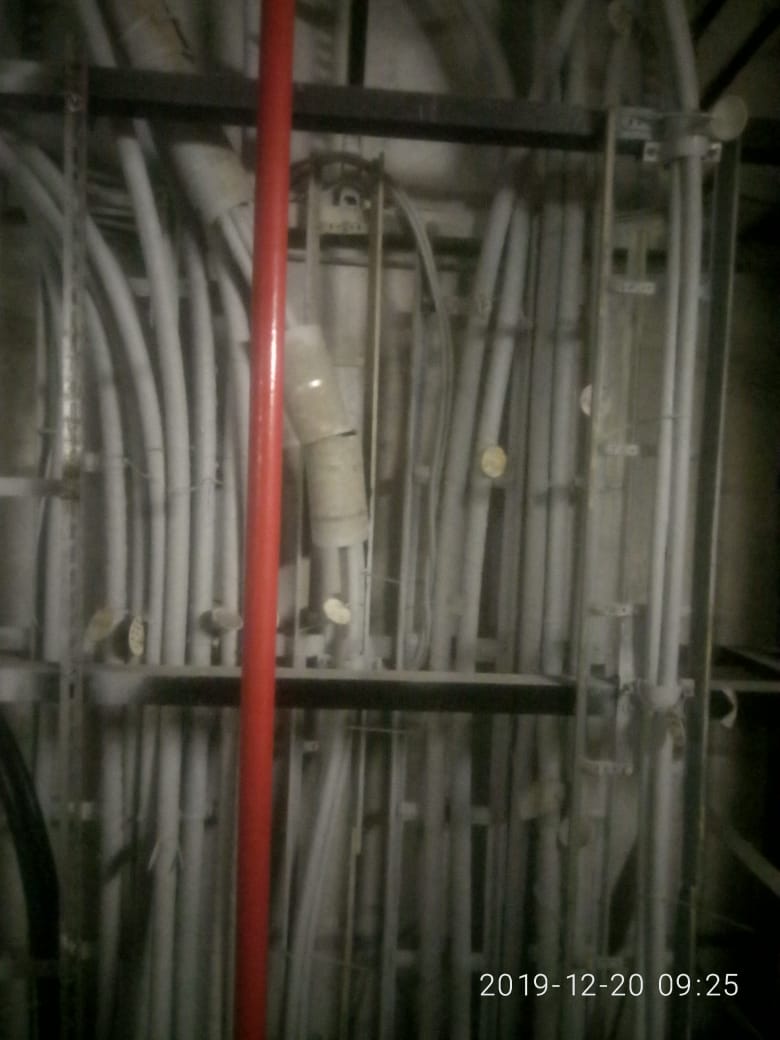

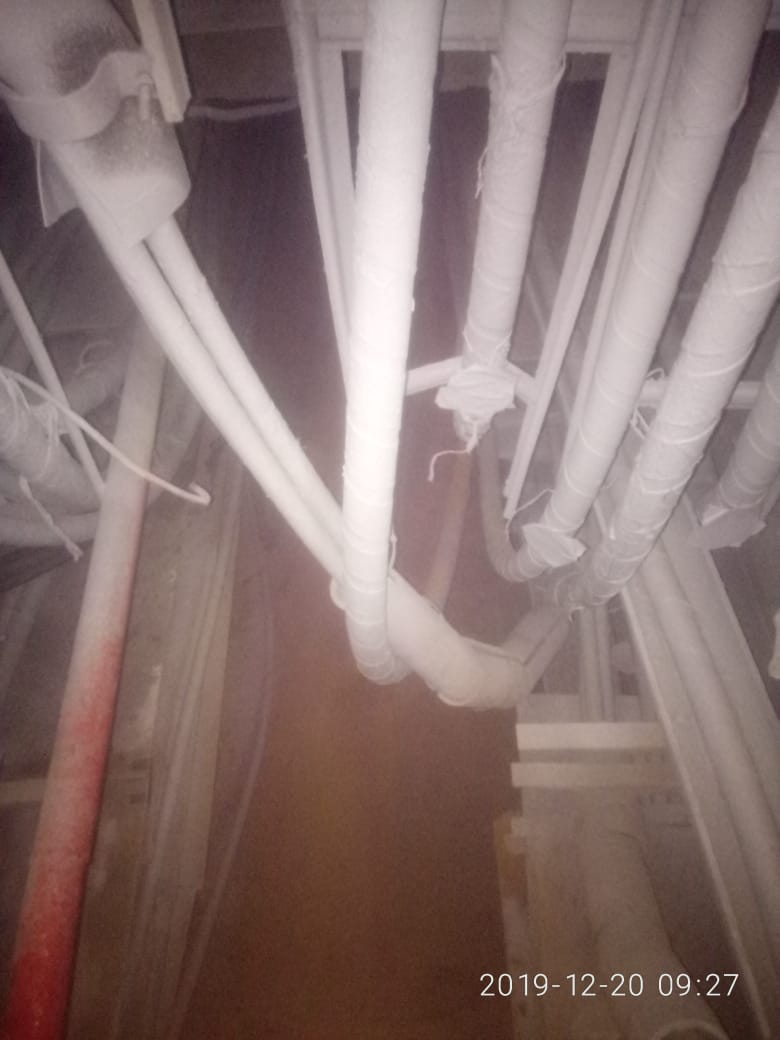

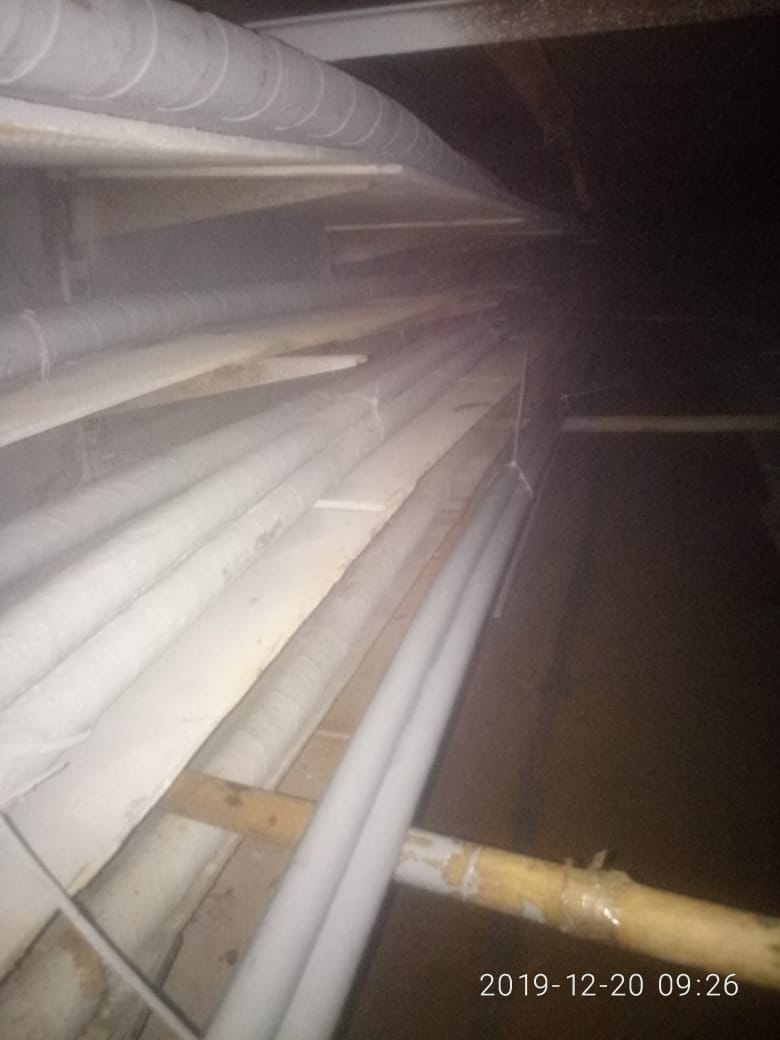

Фотографии обработанных конструкций
Результаты испытаний
Проведенными выборочными измерениями толщины покрытия штангенциркулем и магнитным толщиномером, установлено, что толщина огнезащитного покрытия на кабельных линиях, составляет:
№п/п
Вид конструкции
Среднеквадратиная толщина сухого слоя, мм
1
Кабельные линии
0,91 мм
Выводы по результатам испытаний
Качество огнезащитной обработки кабельных линий (площадью 415 м²) на объекте: ПС №622 «Лефортово» инв. №064-00000007917 - удовлетворительное, соответствует требованиям норм и правил.
