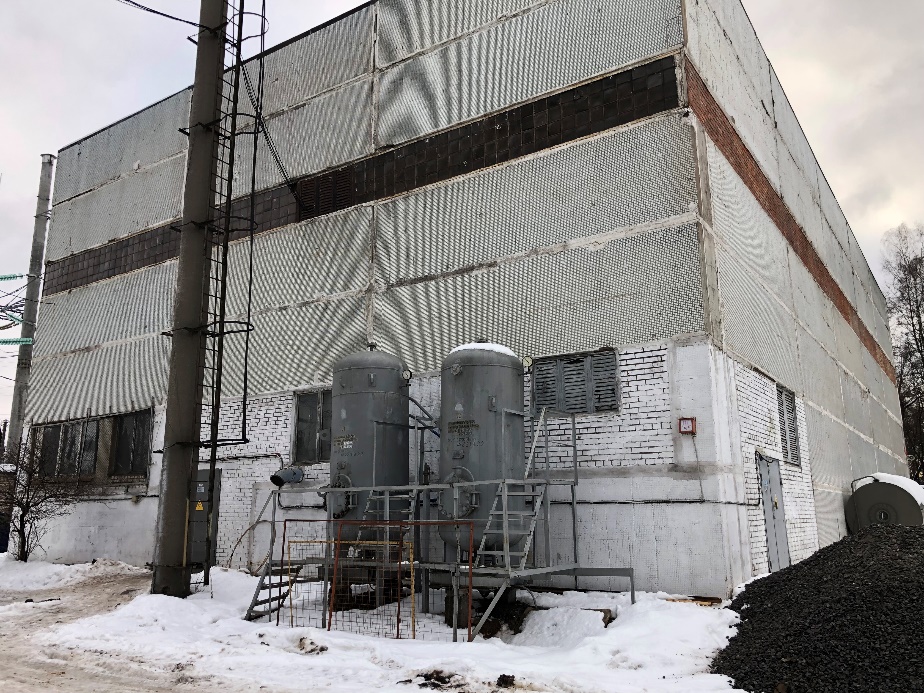

Проверка качества огнезащитной обработки кабельных линий ПС №692 «Баскаково»
Характеристика заказываемой услуги: оценка качества огнезащитной обработки кабельных линий марки ПвПу2г1х1600сгж/265ов-64/110кВ (площадью 68,4 м²) и КРУЭ (площадью 6,6 м²) на объекте: АТ 1 и КРУЭ на ПС №692 «Баскаково» расположенном по адресу: г. Москва, ул. Кетчерская, д. 18
Дата проведения проверки: 17.12.2021 г.
Описание метода и процедуры испытания
Для измерения толщины покрытия применяют средства измерений, позволяющие производить измерения с погрешностью не более ± 0,1 мм.
Измерение толщины огнезащитного кабельного покрытия производят в местах, выбранных случайным образом и равномерно распределенных по длине и окружности образца. Количество измерений должно быть не менее десяти на один образец.
Допускается проводить измерение толщины покрытия методом срезов с последующим восстановлением целостности покрытия.
Толщину огнезащитного кабельного покрытия определяют как среднеарифметическое толщин, измеренных в различных точках.
Наименование и адрес заказчика
ООО «КМС»
Юридический адрес: | 140090, Московская область, город Дзержинский, улица Карьер Зил 10, комната 35. |
ИНН 5027282009, КПП 502701001, ОГРН 1195027024565. |
Организация, проводившая огнезащитную обработку: ООО «КМС» на основании Лицензии на осуществление деятельности по монтажу, техническому обслуживанию и ремонту средств обеспечения пожарной безопасности зданий и сооружений Регистрационный номер 50-06-2021-002352 от 02.07.2021 г., выдана МЧС России по Московской области, срок действия бессрочно.
Информация об огнезащитном составе
1. |
№ сертификата: срок действия сертификата |
№ЕАЭС RU C-RU.НВ77.В.00050/21с 02.08.2021 г. по 01.08.2026 г. |
2. | Наименование (марка) огнезащитного средства | Средство огнезащиты кабелей: терморасширяющийся материал «Огракс-ВВ», в виде пасты.
ТУ 5728-026-13267785-03 «Терморасширяющийся материал «Огракс-ВВ» (с Изменением № 5) Серийный выпуск |
3. | Изготовитель | АО «УНИХИМТЕК» |
4. | Адрес | 142181, Россия, Московская область, город Подольск, микро-район Климовск, улица Заводская, дом 2, корпус 121 |
5. | ОГРН | 1027700104981
|
Сведения об использованном испытательном оборудовании
№ п/п | Наименование средств измерений | № свидетельства о поверке, срок действия | Примечание |
1 | Штангенциркуль ЩЦ- I-125-0,1 ГОСТ 166-89 № 90110453
| С-ГЖЕ/29-10-2021/105957121 | Действительно до 28.10.2022г. |

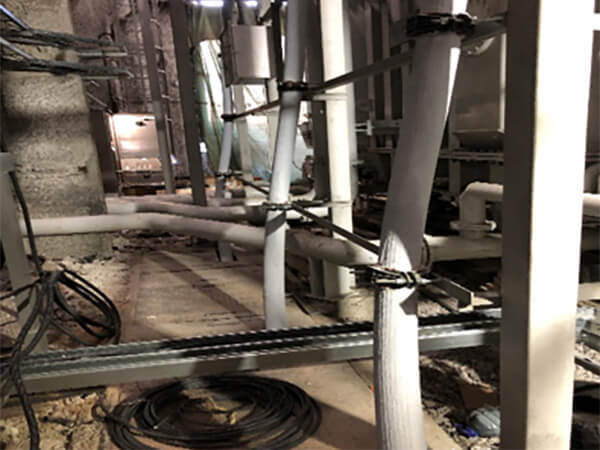

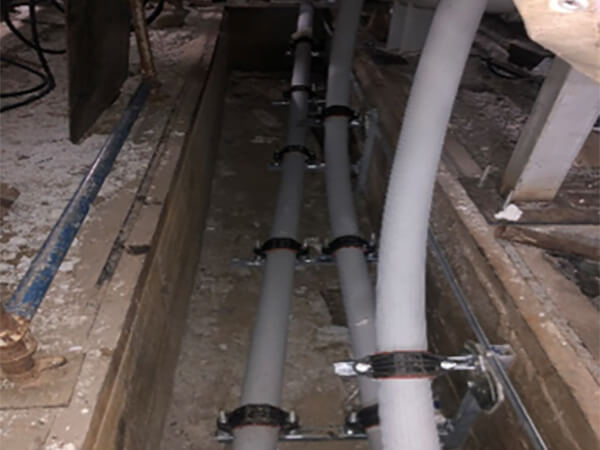

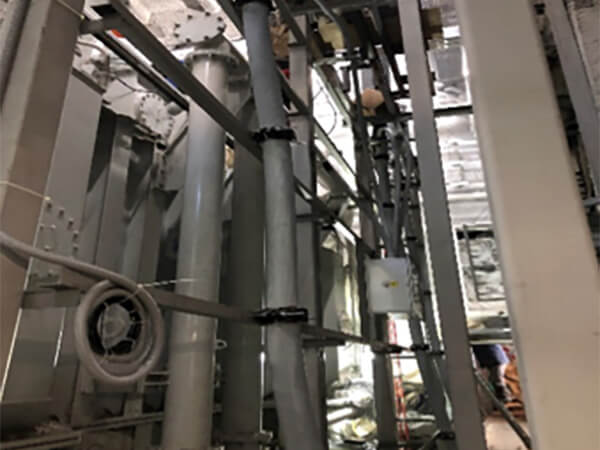

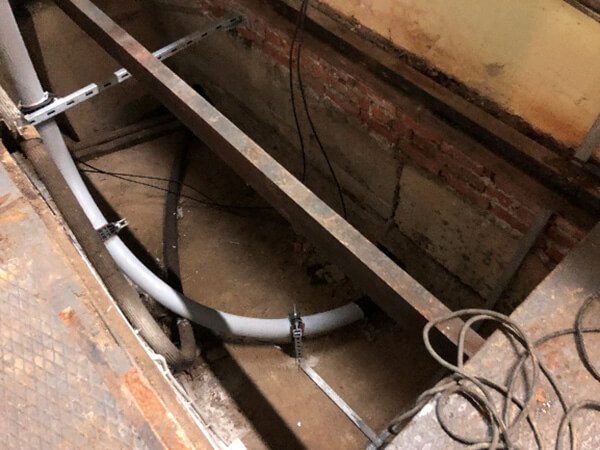

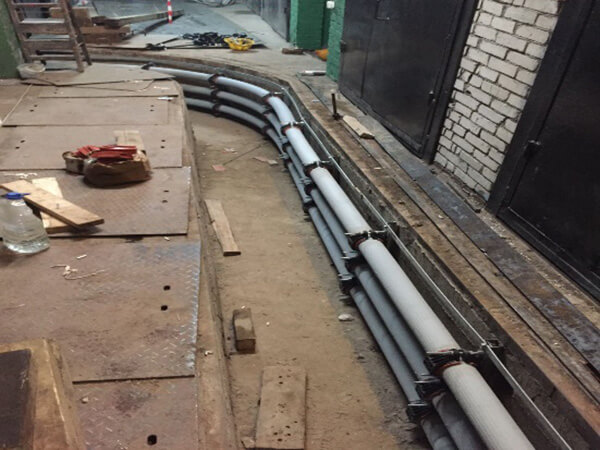

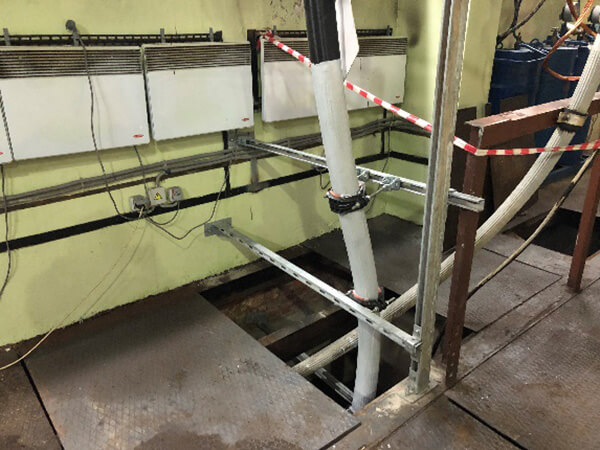

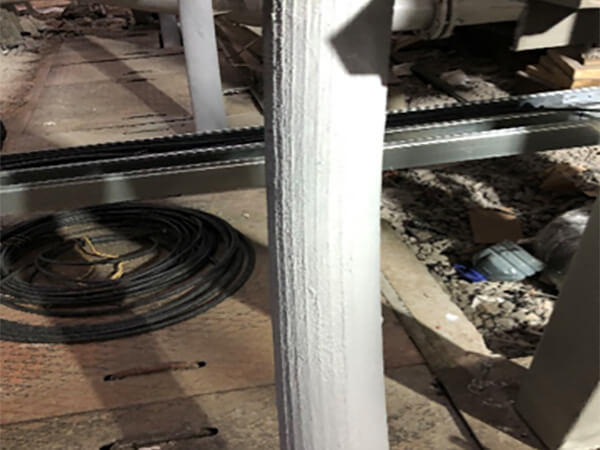

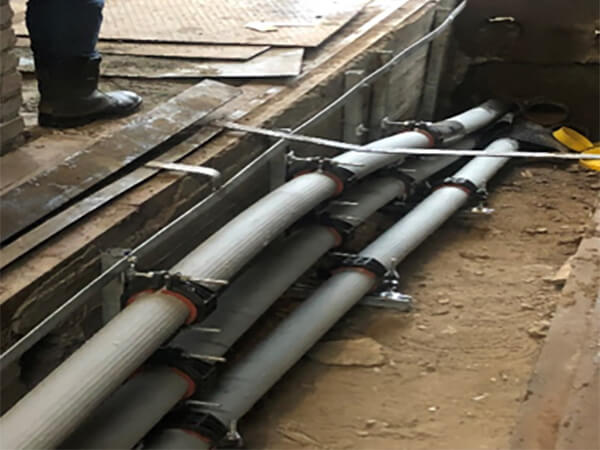

Фотографии конструкций, подвергнутых огнезащите
Внешнее состояние кабелей обработанных огнезащитным составом:
- при осмотре кабеля установлено, что огнезащитное покрытие нанесено равномерно. Внешнее состояние огнезащитной обработки кабеля выполнены в соответствии с ТУ 5728-026-13267785-03.
Вывод: Внешнее состояние огнезащитного покрытия удовлетворительное.
Результаты испытаний
Проведенными выборочными измерениями толщины покрытия, установлено, что толщина огнезащитного покрытия на кабеле, составляет: от 1,0 до 1,2 мм
Выводы по результатам испытаний
Качество огнезащитной обработки кабельных линий марки ПвПу2г 1х1600сгж/265ов-64/110кВ (АТ 1 (площадью 68,4 м²) и КРУЭ (площадью 6,6 м²) на объекте: «АТ 1 и КРУЭ на ПС №692 «Баскаково» расположенном по адресу: г. Москва, ул. Кетчерская, д. 18 – удовлетворительное.
