Проверка качества огнезащитной обработки кабельных линий ПС Чоботы и ПС Полёт 1,2

Характеристика заказываемой услуги: Проверка качества огнезащитной обработки кабельных линий (ПвПпу2г 1х1200сгж/265ов-64/110кВ /2X(FL)2YVF ST2Y 3х630RM+(2FO)64/110kV) «Строительство многоуровневых транс-портных развязок на пересечении автомобильной дороги «Солнцево-Бутово-Видное» с Боровским шоссе и Киевским шоссе с необходи-мой для их функционирования улично-дорожной сетью») (КЛ 110 кВ «ПС Чоботы - ПС Полёт 1,2») (площадью 17,25 м2) на объекте: «Камера № 12» расположенном по адресу: г. Москва, д. Рассказовка, вл. 92, с. 1.

Дата проведения проверки: 21.03.2021г.

Наименование и адрес заказчика

ООО «КМС»

Юридический адрес:140090, Московская область, город Дзержинский, улица Карьер Зил 10, комната 35.
ИНН 5027282009, КПП 502701001, ОГРН 1195027024565.

Описание метода и процедуры испытания

Для измерения толщины покрытия применяют средства измерений, позволяющие производить измерения с погрешностью не более ± 0,1 мм.

Измерение толщины огнезащитного кабельного покрытия производят в местах, выбранных случайным образом и равномерно распределенных по длине и окружности образца. Количество измерений должно быть не менее десяти на один образец.

Допускается проводить измерение толщины покрытия методом срезов с последующим восстановлением целостности покрытия.

Толщину огнезащитного кабельного покрытия определяют как среднеарифметическое толщин, измеренных в различных точках.

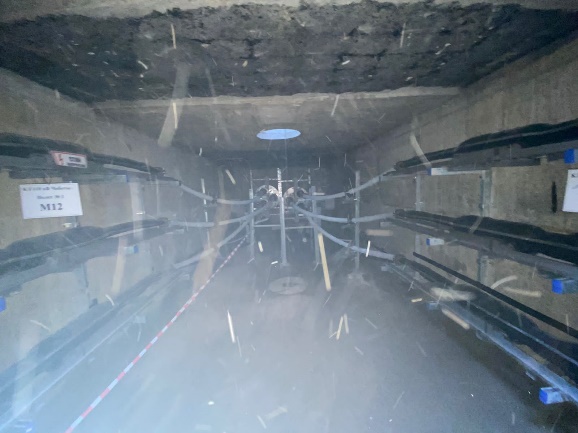

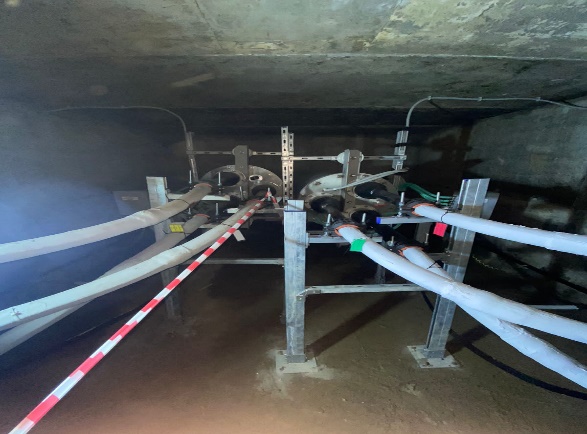

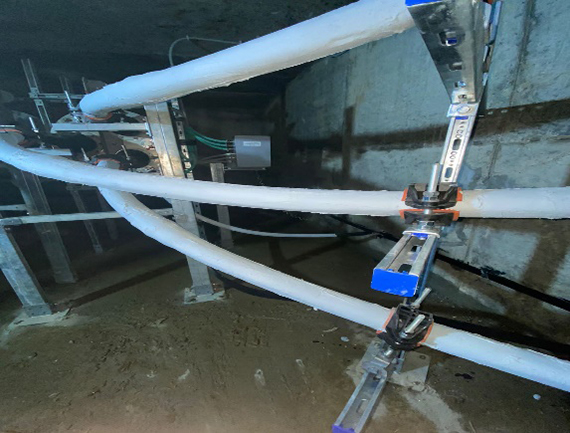

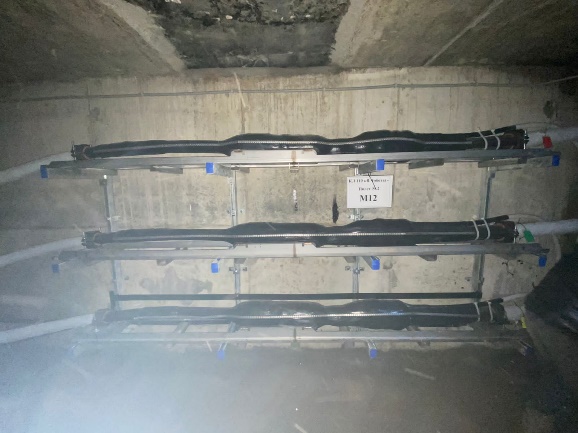

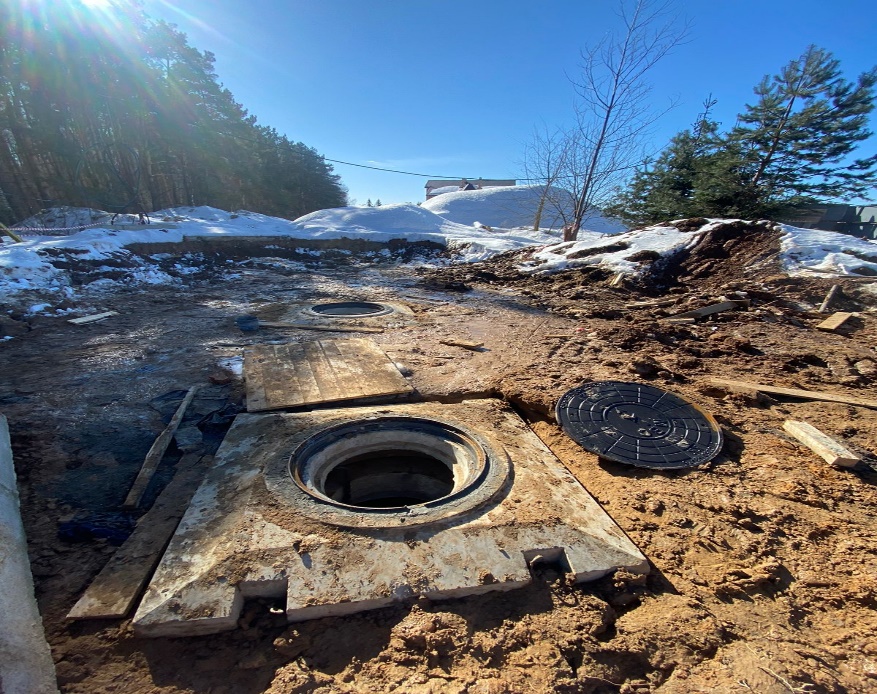

Фотографии с объекта

Информация об огнезащитном составе

1. № сертификата:
срок действия сертификата
№ЕАЭС RU C-RU.НВ77.В.00050/21с 02.08.2021 г. по 01.08.2026 г.
2. Наименование (марка) огнезащитного средства

Средство огнезащиты кабелей: терморасширяющийся материал «Огракс-ВВ», в виде пасты. ТУ 5728-026-13267785-03 «Терморасширяющийся материал «Огракс-ВВ» (с Изменением № 5) Серийный выпуск

3. Изготовитель АО «УНИХИМТЕК»
4. Адрес 142181, Россия, Московская область, город Подольск, микро-район Климовск, улица Заводская, дом 2, корпус 121.
5. ОГРН 1027700104981

Сведения об использованном испытательном оборудовании

№ п/п Наименование средств измерений № свидетельства о поверке, срок действия Примечание
1 Штангенциркуль ЩЦ- I-125-0,1 ГОСТ 166-89 № 90110453
С-ГЖЕ/29-10-2021/105957121 Действительно до 28.10.2022г.

Внешнее состояние кабелей обработанных огнезащитным составом:

  • ппри осмотре кабеля установлено, что огнезащитное покрытие нанесено равномерно. Внешнее состояние огнезащитной обработки кабеля выполнены в соответствии с ТУ 5728-026-13267785-03.

Результаты испытаний

Проведенными выборочными измерениями толщины покрытия, установлено, что тол-щина огнезащитного покрытия на кабеле, составляет: от 1,0 до 1,2 мм

Выводы по результатам испытаний

Качество огнезащитной обработки кабельных линий марки (ПвПпу2г 1х1200сгж/265ов-64/110кВ /2X(FL)2YVF ST2Y 3х630RM+(2FO)64/110kV (площадью 17,25 м2) на объекте: «Камера № 12» расположенном по адресу: г. Москва, д. Рассказовка, вл. 92, с. 1 – удовлетворительное.
