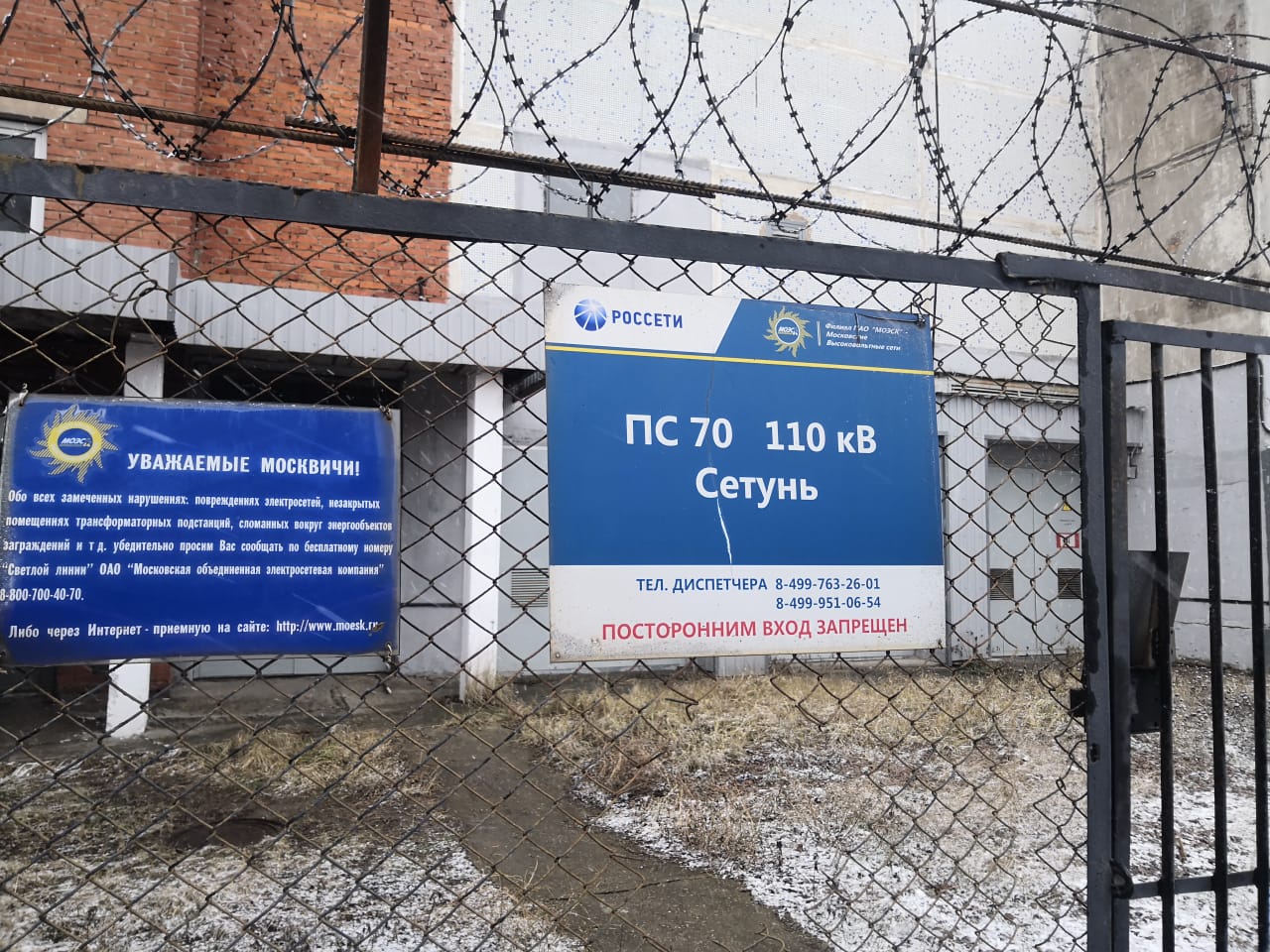

Оценка качества огнезащитной обработки кабельных линий в ПС №70 «Сетунь»

Характеристика заказываемой услуги: оценка качества огнезащитной обработки кабельных линий (площадью 310 м²) на объекте: ПС №70 «Сетунь» инв. №064-00000007070.

Специалистами Испытательной пожарной лаборатории АНО «РАЭСА» были проведены выборочные измерения толщины покрытия штангенциркулем и магнитным толщиномером.

Дата проведения проверки: 30.01.2020 г.

Оценка качества огнезащитной обработки кабельных линий в ПС №70 «Сетунь»

Наименование и адрес заказчика

ООО «Энергоинвест»

Юридический адрес:	1141002, М.О., г. Мытищи, ул. Колпакова, д. 2, корп. 1, пом. 95.
ИНН 5029047843, КПП 502901001, ОГРН 1025003514326.

Методы испытаний

Для измерения толщины покрытия применяют средства измерений, позволяющие производить измерения с погрешностью не более ± 0,1 мм.

Измерение толщины огнезащитного кабельного покрытия производят в местах, выбранных случайным образом и равномерно распределенных по длине и окружности образца.

Применяемые средства измерения

№ п/п	Наименование средств измерений	Свидетельство о поверке	Примечание
1	Штангенциркуль ШЦ-1-125-0,1 номер Госреестра № 22088-07, Зав. №17050601	№16/1269	Действительно до 09.10.2020 г.

Информация об огнезащитном составе

1.	№ сертификата: срок действия сертификата	C-RU.ПБ34.В.00130/19 с 27.05.2019 г. по 26.05.2024 г
1.	№ сертификата: – срок действия	C-RU.ПБ34.В.00130/19 с 27.05.2019 г. по 26.05.2024 г
2.	Наименование (марка) огнезащитного средства:	Огнезащитный терморасширяющийся материал «Огракс-ВВ», выпускаемый по ТУ 5728-026-13267785-ОЗ, для защиты кабелей с наружной оболочкой из поливинилхлорида, полиэтилена и резины, при толщине сухого слоя на кабеле не менее 0,8 мм (расход, заявленный изготовителем - не менее 1,5 кг/м² без учёта потерь), обеспечивает огнезащитную эффективность и коэффициент снижения длительного допустимого тока для кабелей не менее 0,98. Серийный выпуск.
3.	Изготовитель	ЗАО НПО «УНИХИМТЕК»
4.	Адрес	142181, Московская обл., г. Климовск, ул. Заводская, д. 2
5.	ОГРН	1055014700641

При осмотре кабеля установлено, что огнезащитное покрытие нанесено равномерно, трещин, сколов, отслоений нет. Внешнее состояние огнезащитной обработки кабеля соответствует требованиям нормативных документов.

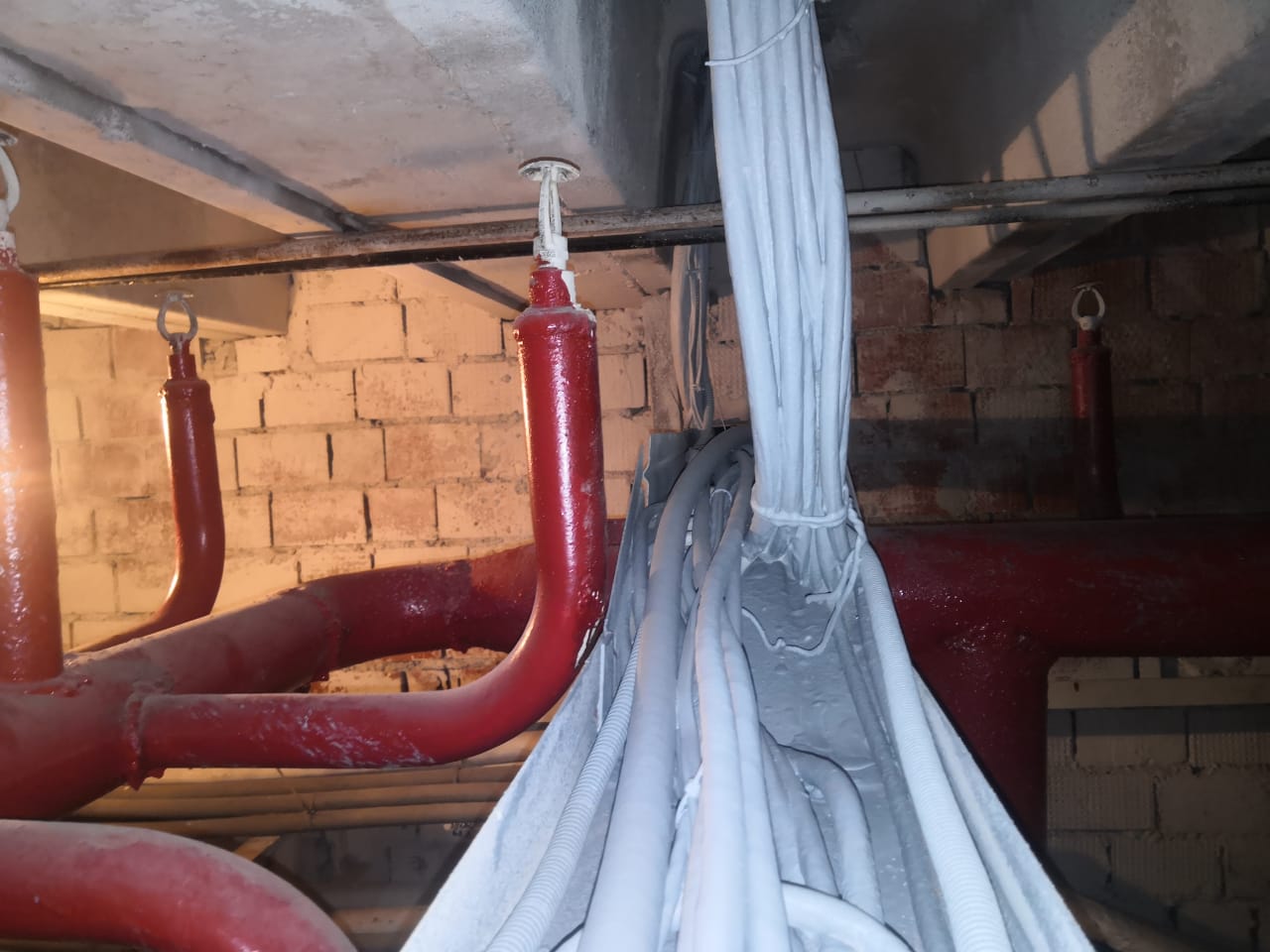

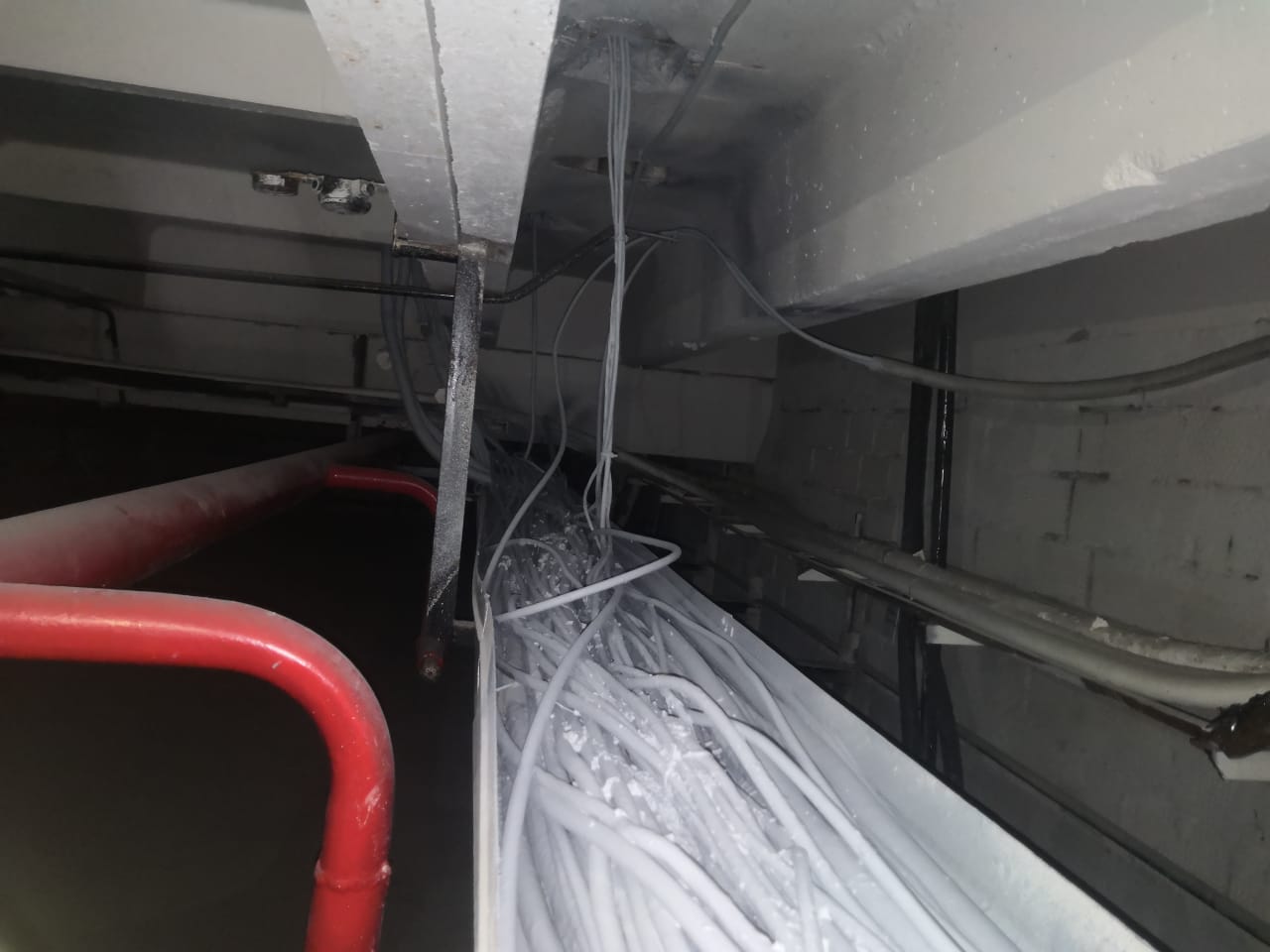

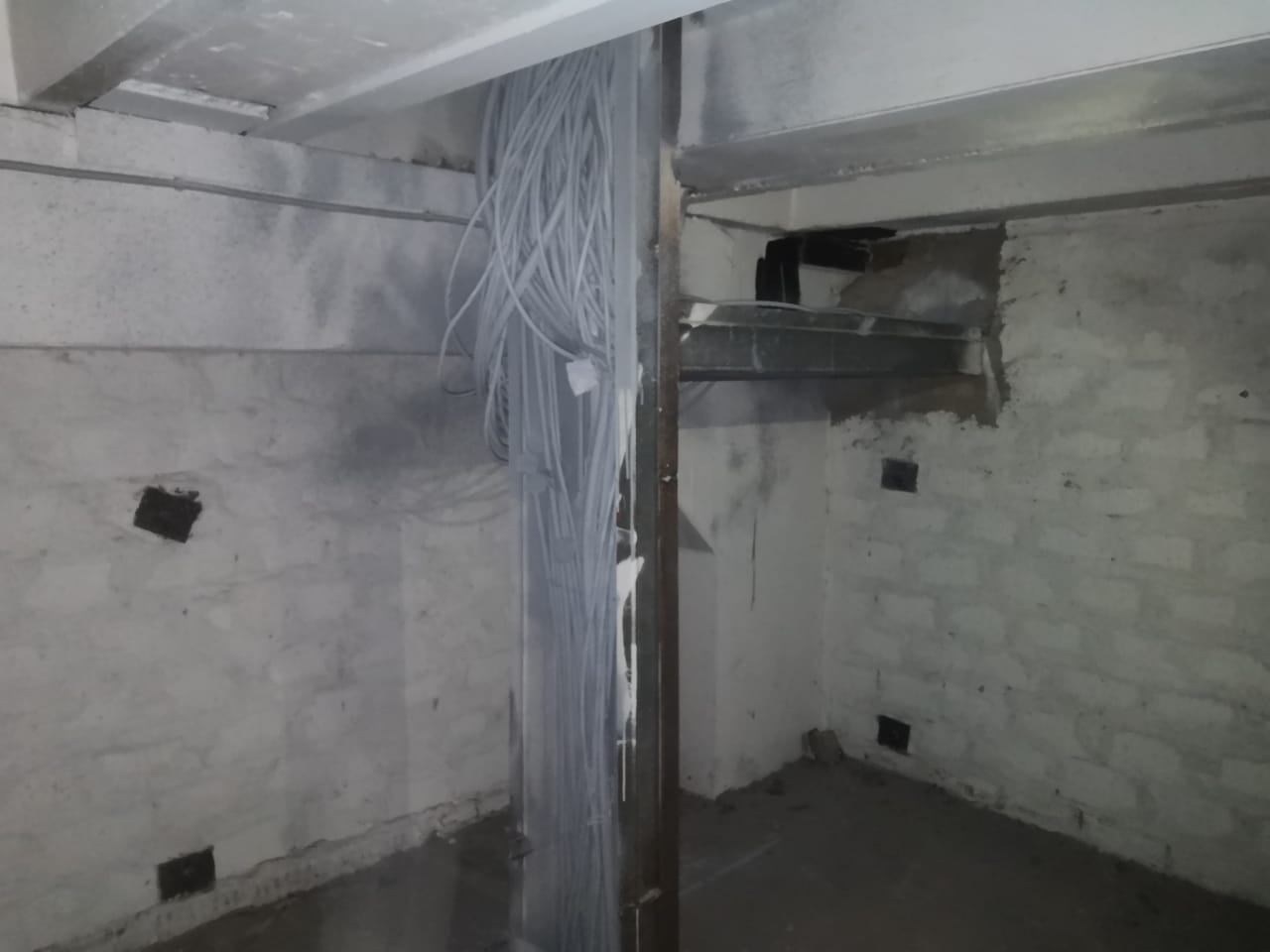

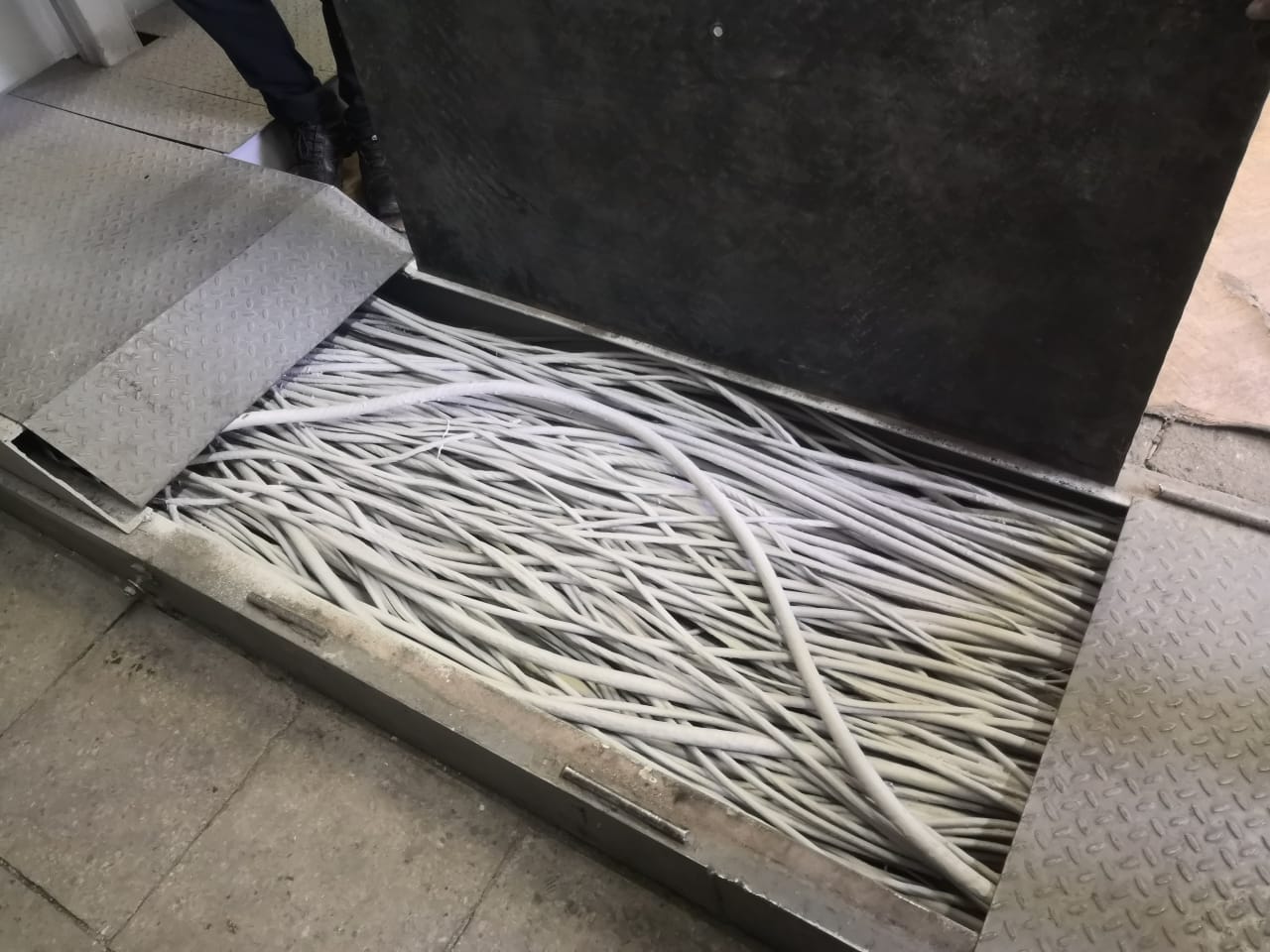

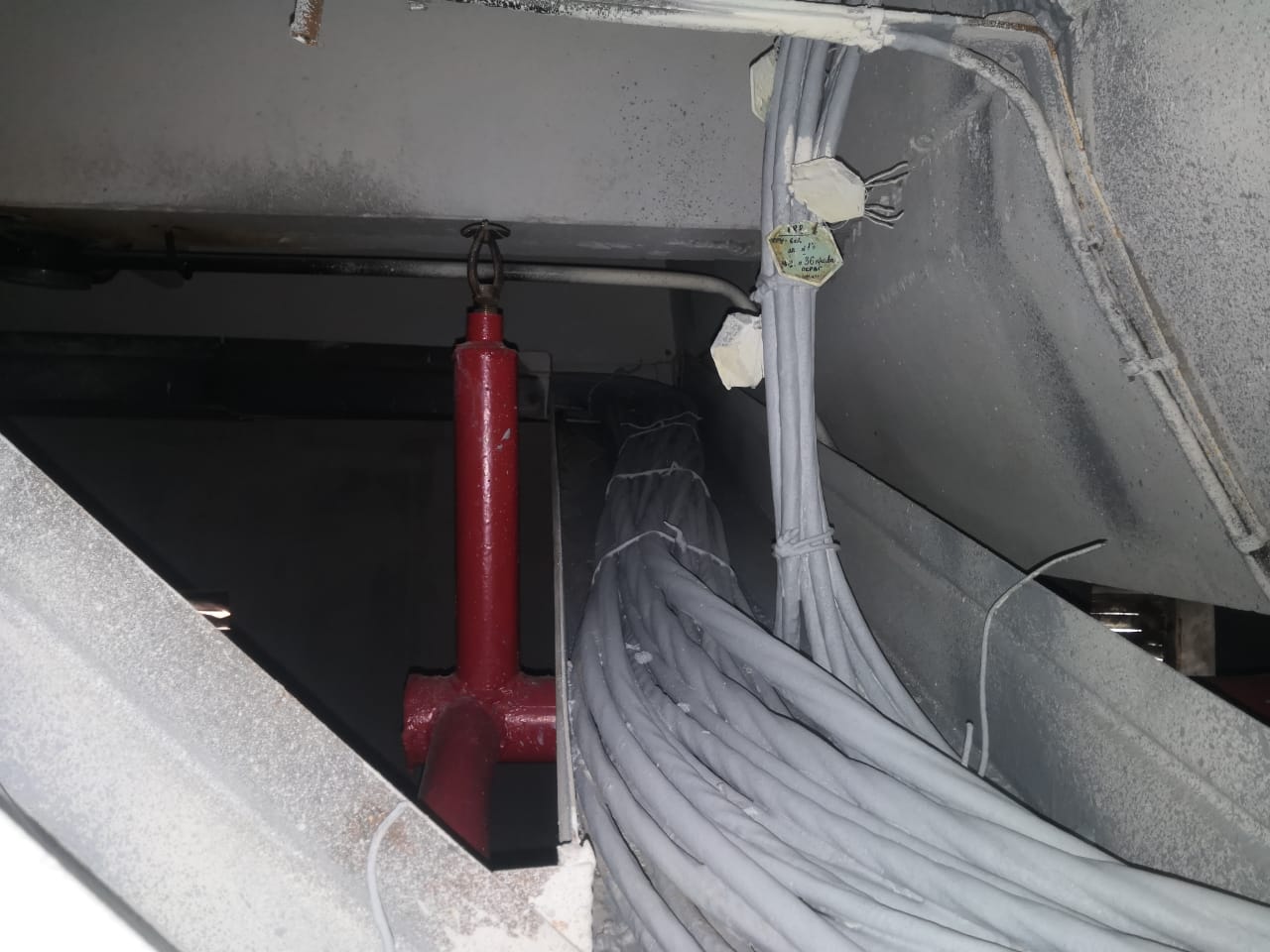

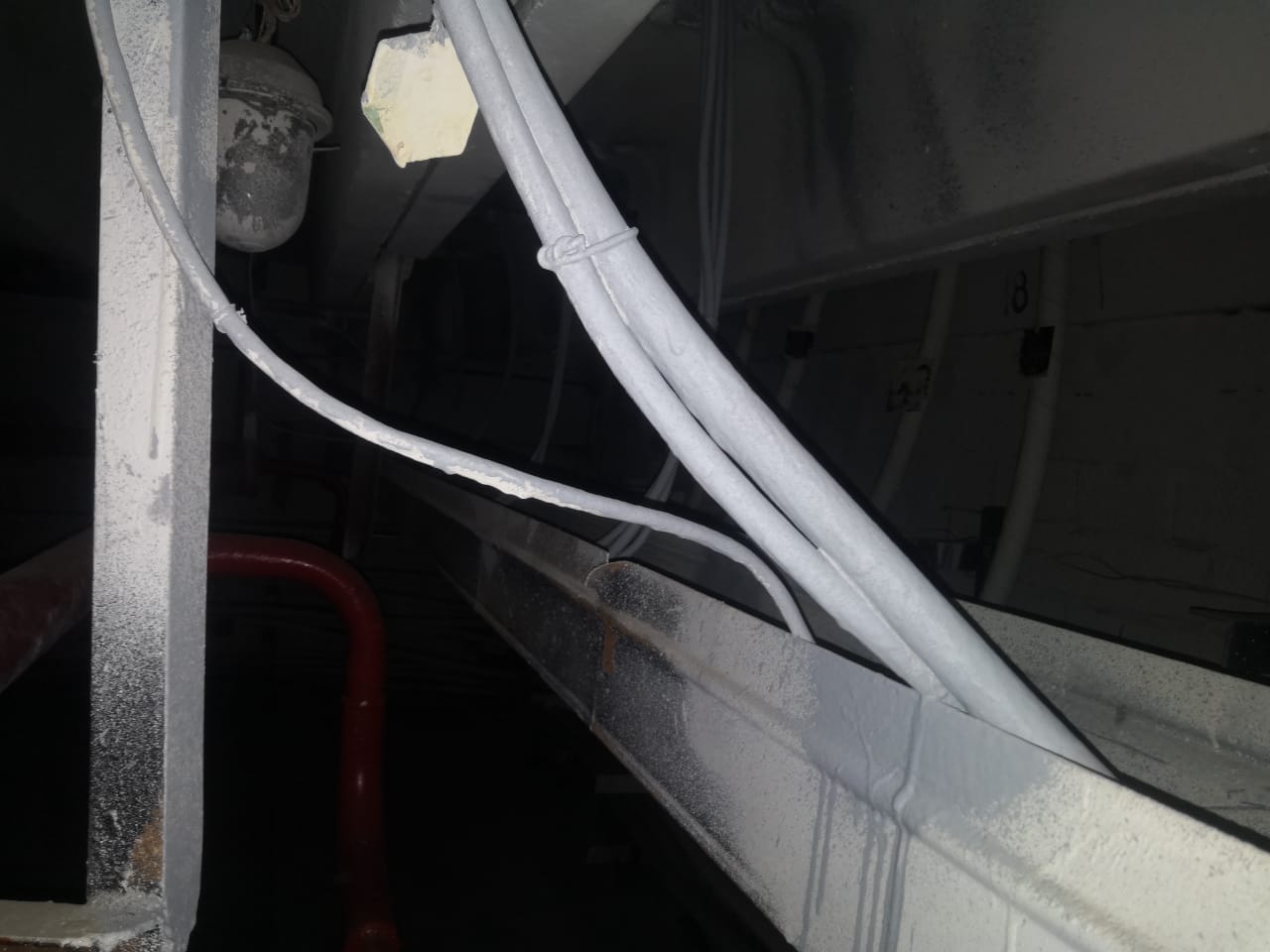

Фотографии мест замера толщины огнезащитного покрытия

Проведенными выборочными измерениями толщины покрытия штангенциркулем и магнитным толщиномером, установлено, что толщина огнезащитного покрытия на кабельных линиях, составляет:

№п/п	Вид конструкции	Среднеквадратиная толщина сухого слоя, мм
1	Кабельные линии	0,95 мм

Выводы по результатам испытаний

Качество огнезащитной обработки кабеля (площадью 310 м²) на объекте: ПС №70 «Сетунь» инв. №064-00000007070 - удовлетворительное, соответствует требованиям норм и правил.
