Проверка огнезащитной обработки кабеля в ПС №825 «Москворецкая»

Характеристика заказываемой услуги: оценка качества огнезащитной обработки кабеля (площадью 540 м²) на объекте: №825 «Москворецкая» инв. №064-00000003164.

Дата проведения проверки: 03.01.2020 г.

2. Наименование и адрес заказчика

ООО «Энергоинвест»

Юридический адрес:	1141002, М.О., г. Мытищи, ул. Колпакова, д. 2, корп. 1, пом. 95.
ИНН 5029047843, КПП 502901001, ОГРН 1025003514326.

Описание метода и процедуры испытания

Для измерения толщины покрытия применяют средства измерений, позволяющие производить измерения с погрешностью не более ± 0,1 мм.

Измерение толщины огнезащитного кабельного покрытия производят в местах, выбранных случайным образом и равномерно распределенных по длине и окружности образца. Количество измерений должно быть не менее десяти на один образец.

Допускается проводить измерение толщины покрытия методом срезов с последующим восстановлением целостности покрытия.

Толщину огнезащитного кабельного покрытия определяют как среднеарифметическое толщин, измеренных в разных точках.

Проверка качества огнезащитной обработки кабеля ПС №825 «Москворецкая» в Москве

Сведения об использованном испытательном оборудовании

№ п/п	Наименование средств измерений	Пределы измерений	Класс, точности погрешность	№ свидетельства о поверке, срок действия
1	Штангенциркуль ШЦ-1-125-0,1 номер Госреестра № 22088-07, Зав. №17050601	От 0 до 125 мм	ц.д. по нониусу 0,1 мм.	Свидетельство о поверке № 16/1269 от 10.10.2018 г. до 09.10.2020 г. 2 года

Информация об огнезащитном составе

1.	№ сертификата: срок действия сертификата	C-RU.ПБ34.В.00130/19 с 27.05.2019 г. по 26.05.2024 г.
2.	Наименование (марка) огнезащитного средства	Огнезащитный терморасширяющийся материал «Огракс-ВВ», выпускаемый по ТУ 5728-026-13267785-ОЗ, для защиты кабелей с наружной оболочкой из поливинилхлорида, полиэтилена и резины, при толщине сухого слоя на кабеле не менее 0,8 мм (расход, заявленный изготовителем - не менее 1,5 кг/м2 без учёта потерь), обеспечивает огнезащитную эффективность и коэффициент снижения длительного допустимого тока для кабелей не менее 0,98. Серийный выпуск.
3.	Изготовитель	ЗАО НПО «УНИХИМТЕК».
4.	Адрес	142181, Московская обл., г. Климовск, ул. Заводская, д. 2
5.	ОГРН	1055014700641

Внешнее состояние кабелей обработанных огнезащитным составом:

При осмотре кабеля установлено, что огнезащитное покрытие нанесено равномерно, отслоений, трещин и сколов нет. Внешнее состояние огнезащитной обработки кабеля соответствует требованиям нормативных документов.

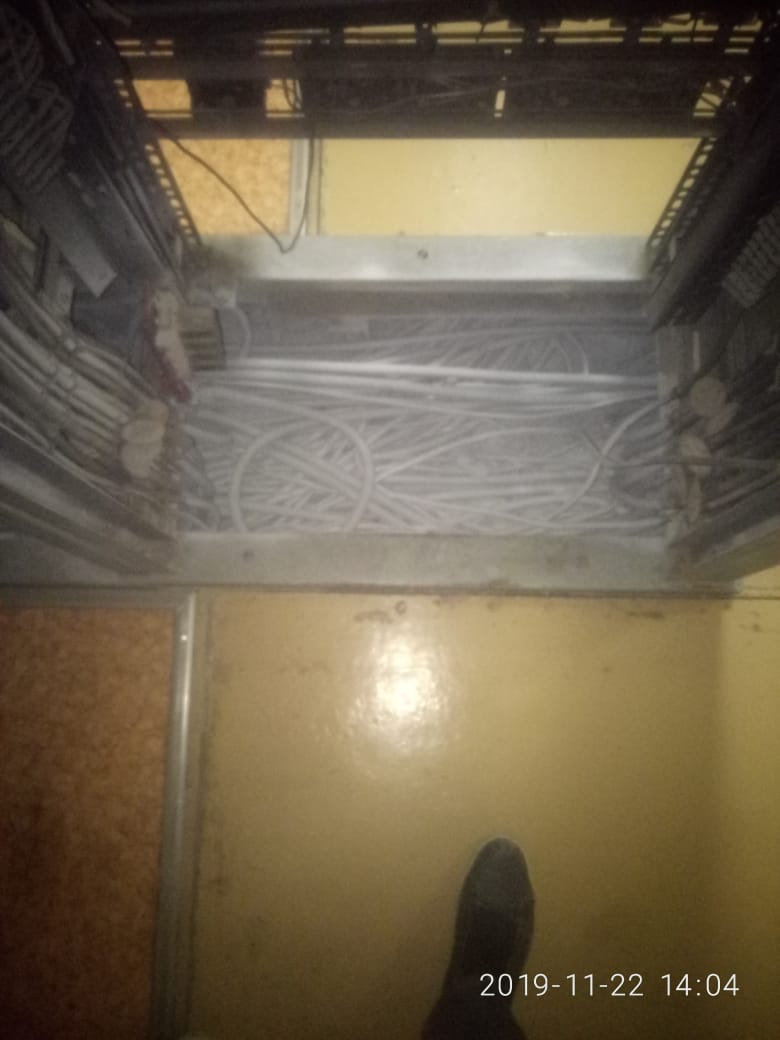

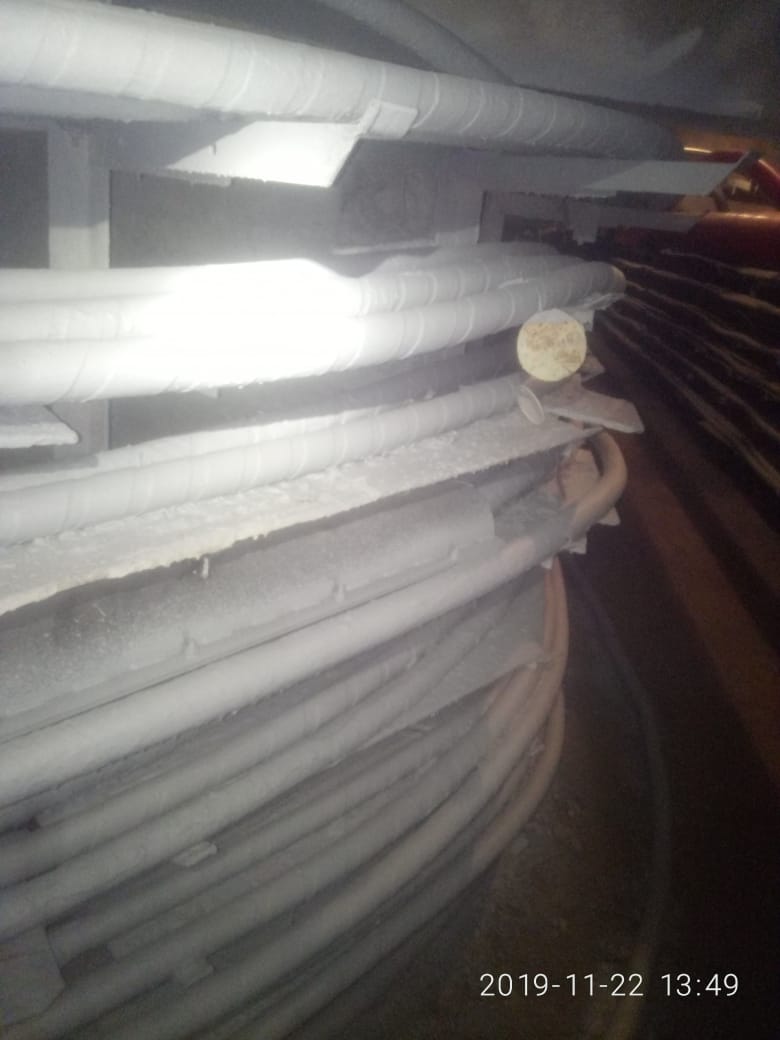

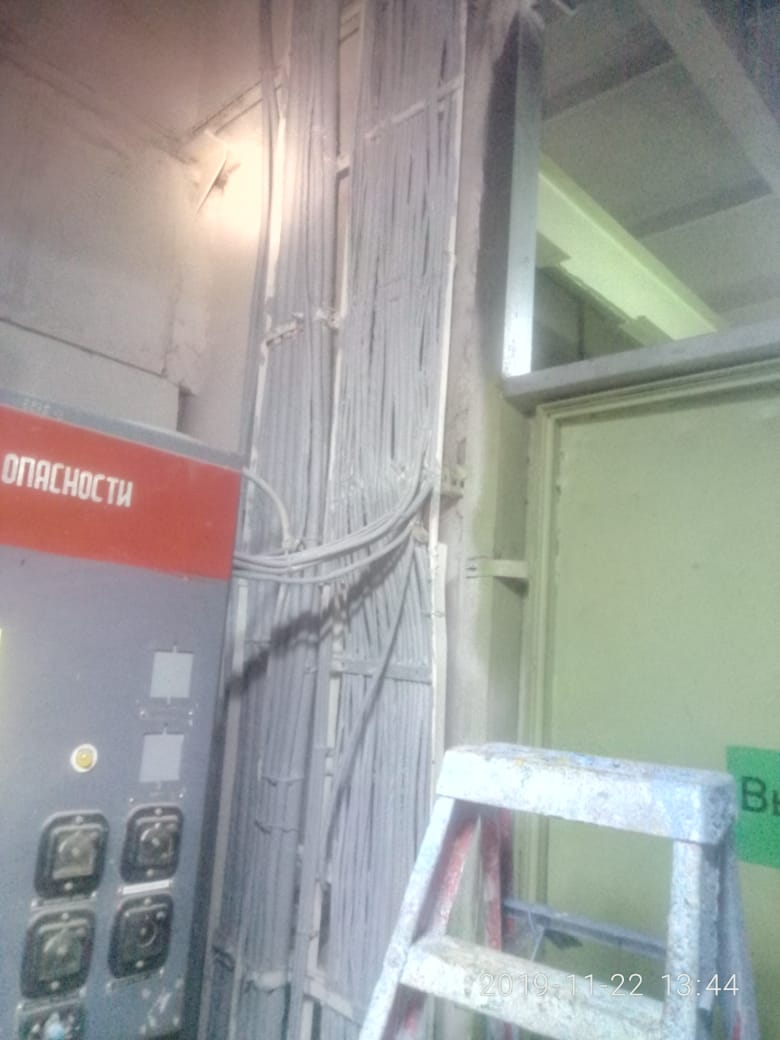

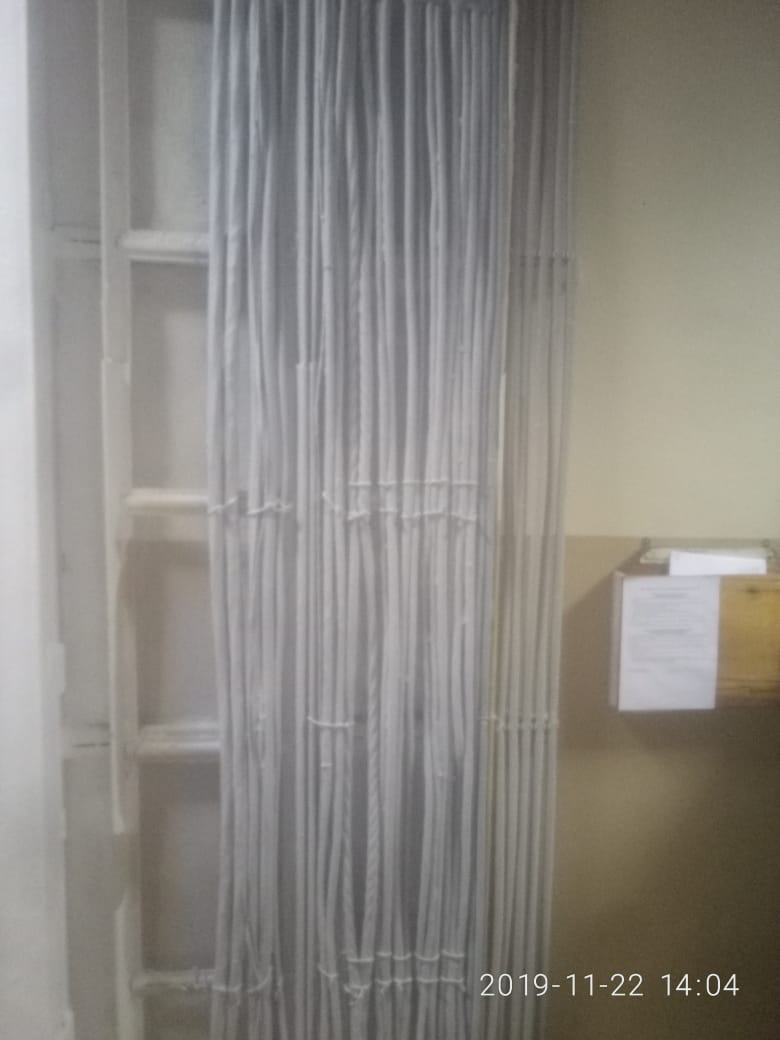

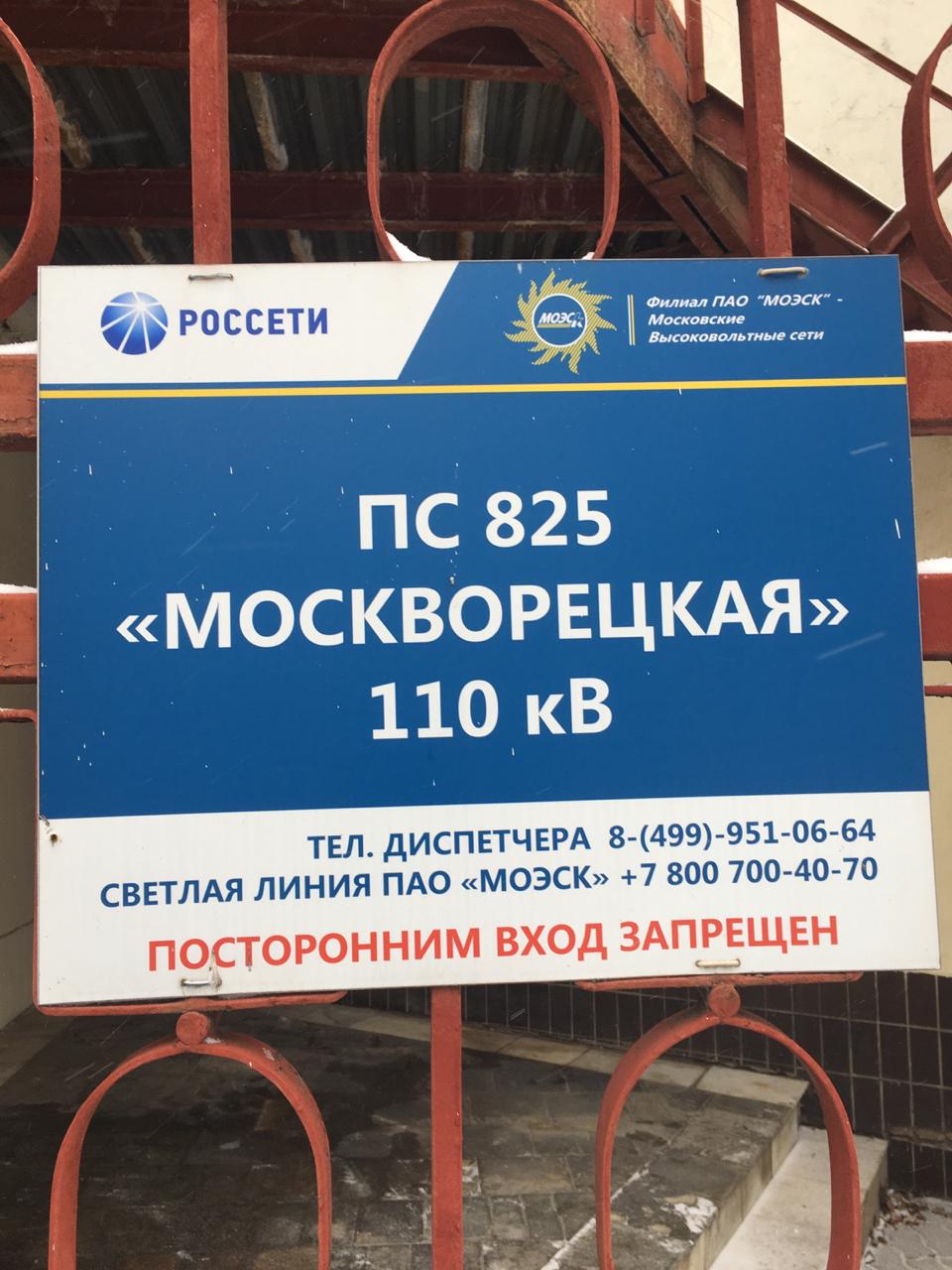

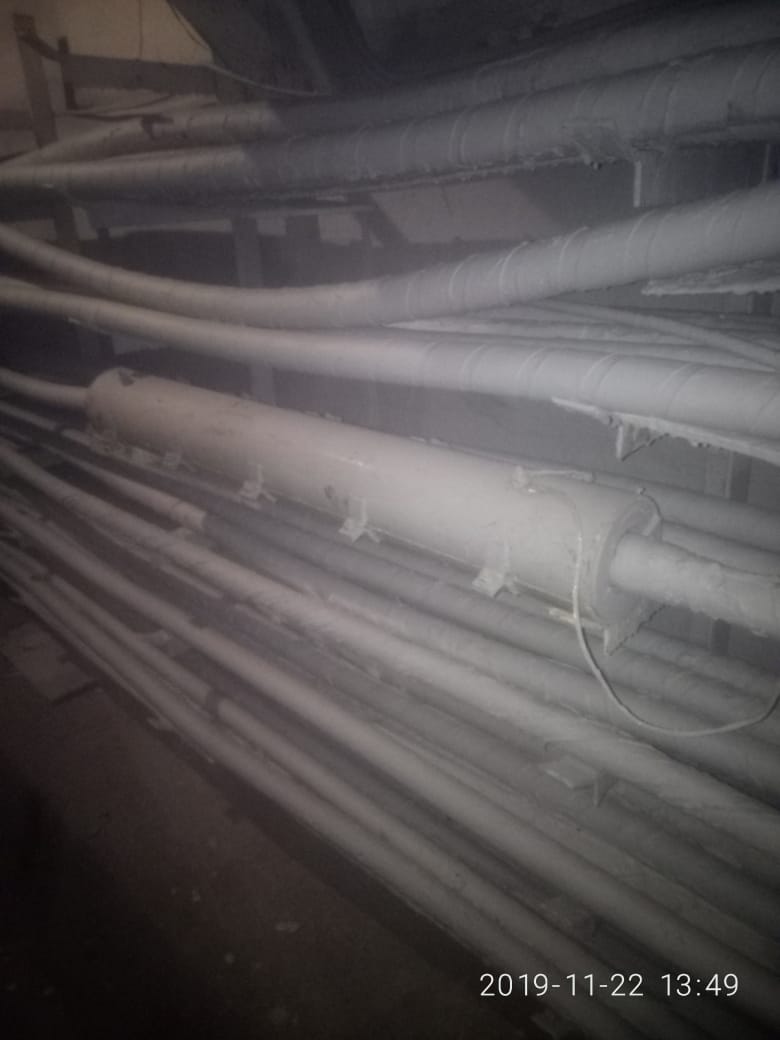

Фотографии с объекта

Результаты испытаний

Проведенными выборочными измерениями толщины покрытия штангенциркулем и магнитным толщиномером, установлено, что толщина огнезащитного покрытия на кабельных линиях, составляет:

№п/п	Вид конструкции	Среднеквадратиная толщина сухого слоя, мм
1	Кабельные линии	0,94 мм

Выводы по результатам испытаний

Качество огнезащитной обработки кабеля (площадью 540 м²) на объекте: №825 «Москворецкая» инв. № 064-00000003164 - удовлетворительное и соответствует всем требованиям норм и правил.
