Проверка качества огнезащитной обработки кабельных линий в аэропорту Шереметьево

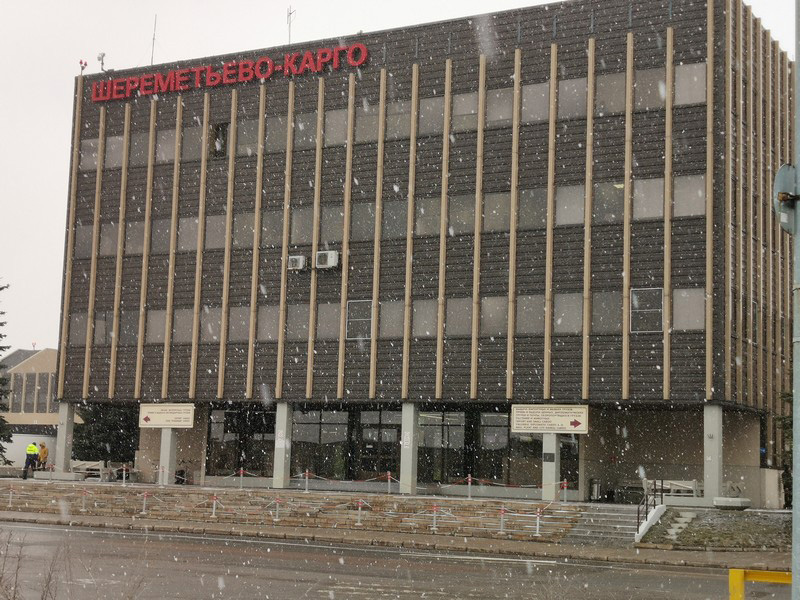

АНО «Региональное агентство экспертизы, сертификации и аудита» публикует выжимки из протокола №1484/ОК по результатам проверки качества огнезащитной обработки кабельных линий: АСБл 3х240-10-60 п.м.(№1); АСБл 3х240-10-60 п.м.(№2); АСБл 3х240-10-60 п.м.(№3); АСБл 3х240-10-60 п.м.(№4); АСБл 3х240-10-60 п.м.(№5); АСБл 3х240-10-60 п.м.(№6) по адресу: Московская область, город Химки, аэропорт Шереметьево, Шереметьевское шоссе, дом 9.

Дата проведения испытаний: 26.02.2020 г.

2. Наименование и адрес заказчика

ООО «АСВ-ЭНЕРГО»

ИНН 9715202428, КПП 7771501001, ОГРН 1157746566581.
Юридический адрес:	127273, г. Москва, ул. Березовая аллея, д. 5А, стр. 6, офис 6.
Генеральный директор	Ниазбаева Т. Н.

Проверка качества огнезащитной обработки кабельных линий в аэропорту Шереметьево

Описание метода и процедуры испытания

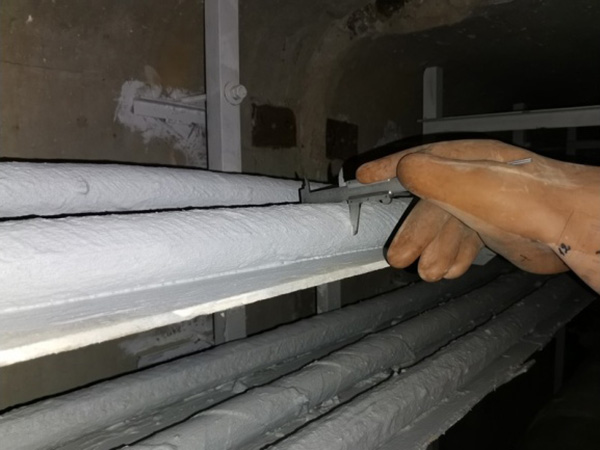

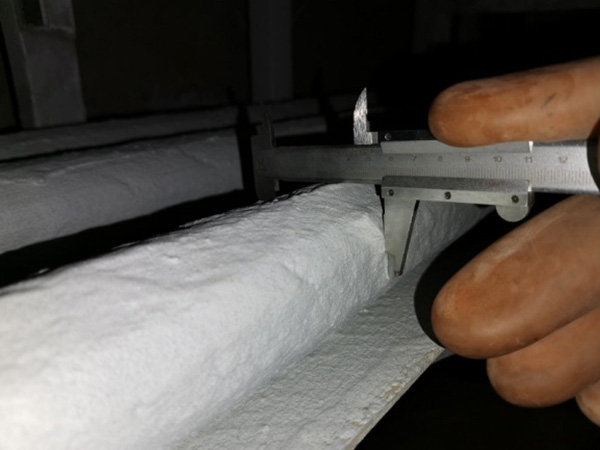

Для измерения толщины покрытия применяют средства измерений, позволяющие производить измерения с погрешностью не более ± 0,1 мм.

Измерение толщины огнезащитного кабельного покрытия производят в местах, выбранных случайным образом и равномерно распределенных по длине и окружности образца. Количество измерений должно быть не менее десяти на один образец.

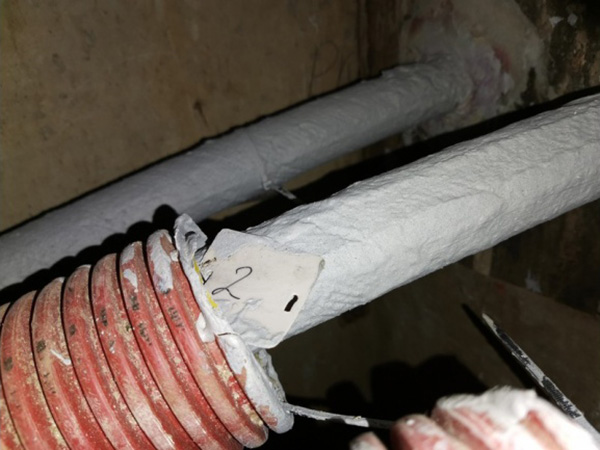

Допускается проводить измерение толщины покрытия методом срезов с последующим восстановлением целостности покрытия.

Толщину огнезащитного кабельного покрытия определяют как среднеарифметическое толщин, измеренных в различных точках.

Информация об огнезащитном составе

1.	№ сертификата: срок действия сертификата	RU С-RU.ПБ34.В.00130/19 с 27.05.2019 г. по 26.05.2024 г.
2.	Наименование (марка) огнезащитного средства:	Огнезащитный терморасщиряющейся материал «Огракс-ВВ», выпускаемый по ТУ 5728-026-13267785-03, для защиты кабелей с наружной оболочкой из поливинилхлорида, полиэтилена и резины, при толщине сухого слоя на кабеле не менее 0,8 мм (расход, заявленный изготовителем - не менее 1,5 кг/м² без учета потерь), обеспечивает огнезащитную эффективность и коэффициент снижения длительного допустимого тока для кабелей не менее 0,98. Серийный выпуск
3.	Изготовитель	АО НПО «УНИХИМТЕК»
4.	Адрес	142181, Россия, Московская область, г. Подольск, ул. Заводская (Климовск мкр.), д.2, корп.121
5.	ОГРН	1055014700641

Сведения об использованном испытательном оборудовании

№ п/п	Наименование средств измерений	Свидетельство о поверке	Примечание
1	Штангенциркуль ЩЦ- I-125-0,1 ГОСТ 166-89 №17050601	16/1269	Действительно до 09.10.2020 г.

Внешнее состояние конструкций, подвергнутых огнезащите

Внешнее состояние кабелей обработанных огнезащитным составом:

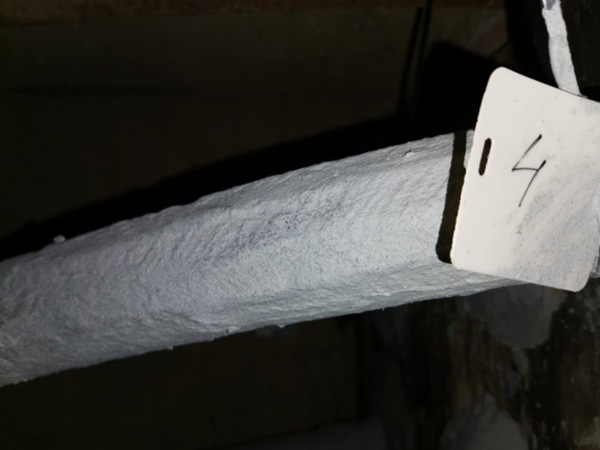

При осмотре кабеля установлено, что огнезащитное покрытие нанесено равномерно.
Внешнее состояние огнезащитной обработки кабеля соответствует требованиям нормативных документов.

Вывод: Внешнее состояние огнезащитного покрытия удовлетворительное.

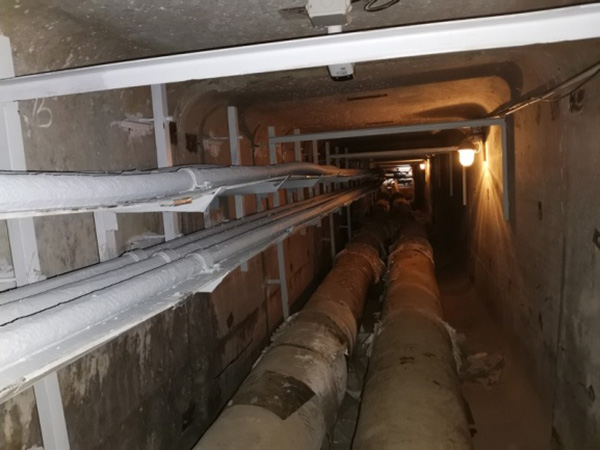

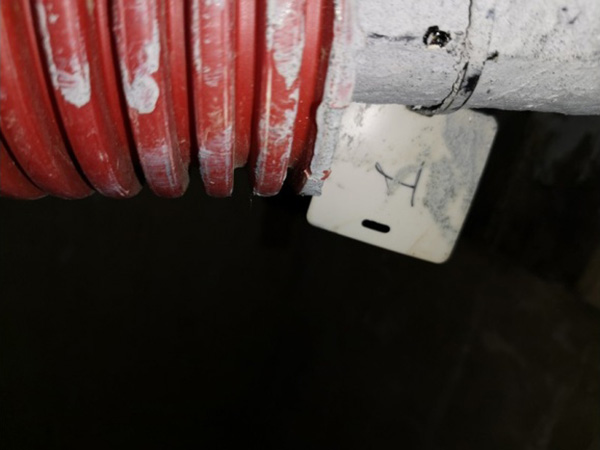

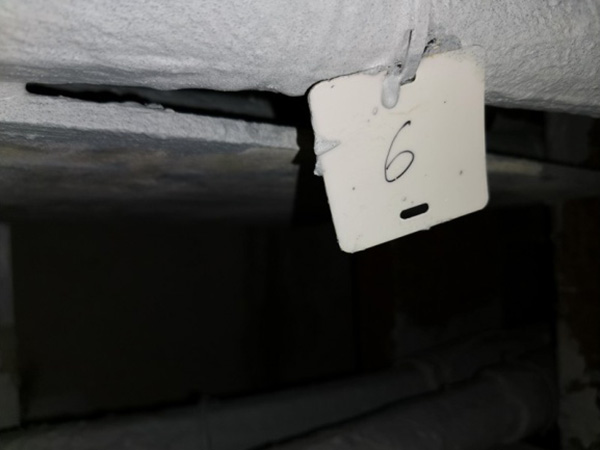

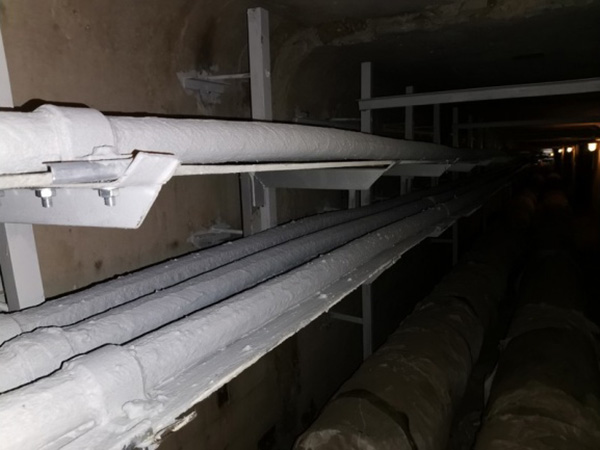

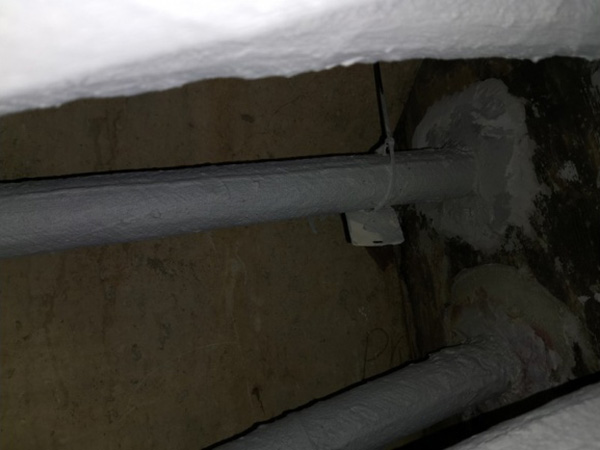

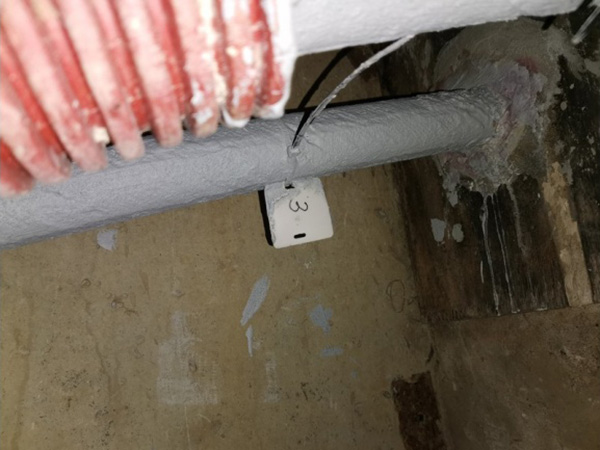

Фотографии с объекта

Результаты испытаний

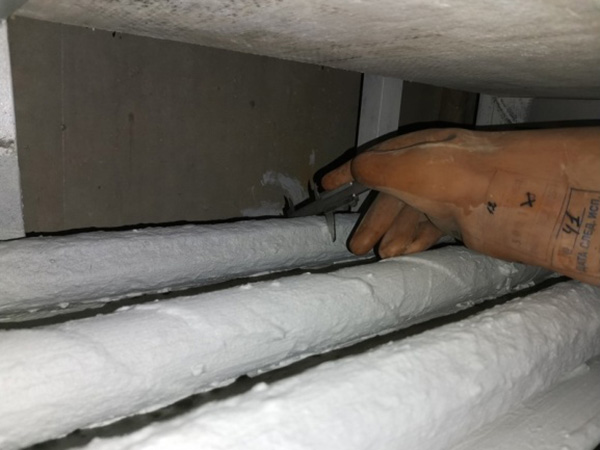

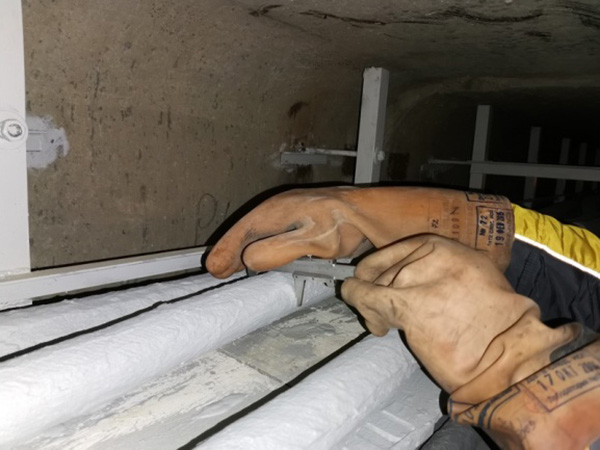

Проведенными выборочными измерениями толщины покрытия, установлено, что толщина огнезащитного покрытия на кабеле, составляет:

№ п/п	Вид конструкции	Фактическая толщина сухого слоя, мм
1	Кабель АСБл 3х240-10-60 п.м.	от 0,81 до 0,95 мм
2	Кабель АСБл 3х240-10-60 п.м.	от 0,86 до 1,01 мм
3	Кабель АСБл 3х240-10-60 п.м.	от 0,83 до 0,99 мм
4	Кабель АСБл 3х240-10-60 п.м.	от 0,82 до 0,98 мм
5	Кабель АСБл 3х240-10-60 п.м.	от 0,87 до 1,04 мм
6	Кабель АСБл 3х240-10-60 п.м.	от 0,84 до 0,91 мм

Выводы по результатам испытаний

Качество огнезащитной обработки кабельных линий: АСБл 3х240-10-60 п.м.(№1); АСБл 3х240-10-60 п.м.(№2); АСБл 3х240-10-60 п.м.(№3); АСБл 3х240-10-60 п.м.(№4); АСБл 3х240-10-60 п.м.(№5); АСБл 3х240-10-60 п.м.(№6) по адресу: Московская область, город Химки, аэропорт Шереметьево, Шереметьевское шоссе, дом 9 - удовлетворительное, соответствует требованиям норм и правил.
