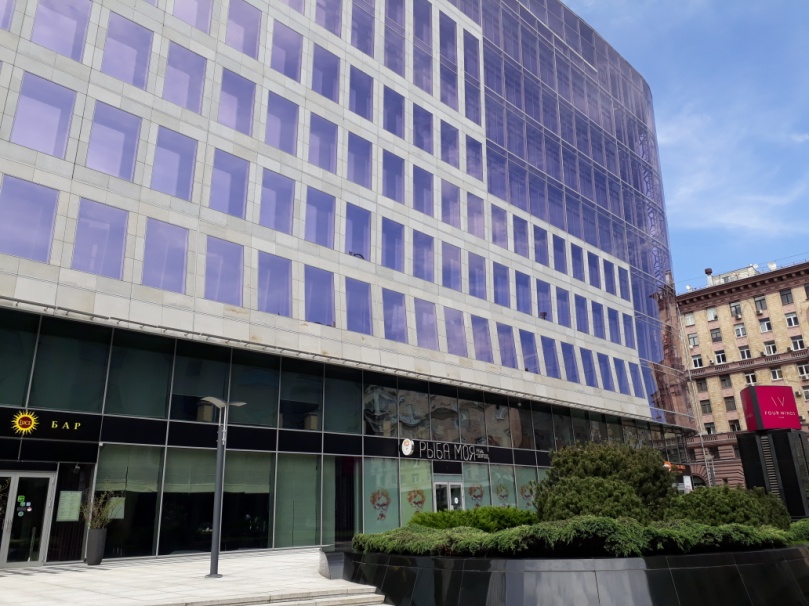

Проверка огнезащиты воздуховодов систем дымоудаления в БЦ «Четыре Ветра»

Характеристика заказываемой услуги: проверка качества огнезащитной обработки воздуховодов систем дымоудаления (площадью 1560 м2) на объекте БЦ «Четыре Ветра», по адресу: г. Москва, ул. 1-я Тверская-Ямская, д. 21.

Дата проведения проверки: 14.06.2020 г.

2. Наименование и адрес заказчика

ФКОО «Парагон Констракшн Лимитед» (Республика Кипр).

Юридический адрес:107031, г. Москва, ул. Большая Дмитровка, д. 10, стр.4.
ИНН 9909012306, КПП 773851001, ОКПО 45085583.

4. Организации, проводившие огнезащиту воздуховодов

  1. ООО «ЕВРОТИЗОЛ-Инвест». Лицензия на производство работ по огнезащите материалов, изделий и конструкций № 2/16551 до 17.07.2011 г.
  2. ООО НПО «Крилак Промстрой». Лицензия на производство работ по огнезащите материалов, изделий и конструкций №2/00780 до 02.12.2007 г.
  3. ООО «Герметстрой». Лицензия на производство работ по огнезащите материалов, изделий и конструкций №2/00105 до 06.09.2007 г.

6. Описание метода и процедуры испытания

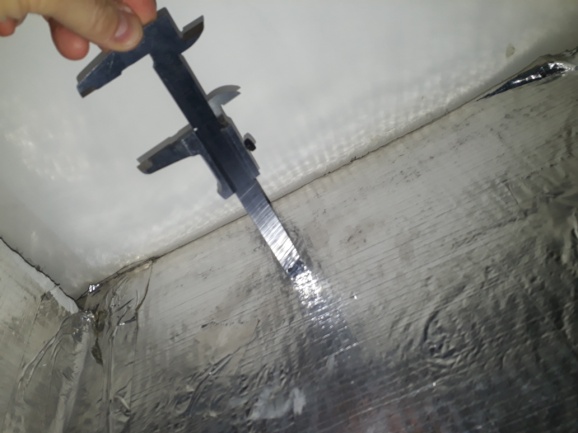

Выборочные обследования, измерение толщины огнезащитного покрытия в доступных местах.

7. Средства измерения

№ п/п Наименование средств измерений Свидетельство о поверке Примечание
1Штангенциркуль ЩЦ- I-125-0,1 ГОСТ 166-89 №1705060116/1269Действительно
до 09.10.2020 г.

8. Информация об огнезащитном материале

1. № сертификата:
срок действия сертификата
ССПБ.RU.УП001.В06046
до 26.03.2010 г.
2.Наименование (марка) огнезащитного средства:Комплексная огнезащитная система «Et Vent» (маты ЕВРОВЕНТ-Ф1 толщиной 40 мм + клеящая строительная смесь «TRIUMF».
3.ИзготовительООО «ТИЗОЛ»
4.Адресг. Нижняя Тура, Свердловская обл.
1. № сертификата:
срок действия сертификата
ССПБ.RU.ОП019.В01169
до 20.09.2008 г.
2.Наименование (марка) огнезащитного средства:Комплексная огнезащитная система «Et Vent» (маты МБОР-5Ф толщиной 5 мм + клеящая строительная смесь «TRIUMF».
3.ИзготовительООО «ТИЗОЛ»
4.Адресг. Нижняя Тура, Свердловская обл.
1. № сертификата:
срок действия сертификата
ССПБ.RU.УП001.В05828
до 14.12.2009 г.
2.Наименование (марка) огнезащитного средства:Состав огнезащитный «Файрекс-300», ТУ 231600.025.40366225.98 соответствует требованиям ПБ установленным в НПБ 239-97 и обеспечивает предел огнестойкости 90 мин. при толщине огнезащитного состава 8±1 мм на воздуховодах металлических, армированных стеклотканью.
3.ИзготовительООО «Ассоциация Крилак»
1. № сертификата:
срок действия сертификата
ССПБ.RU.УП001.В05644
до 08.10.2009 г.
2.Наименование (марка) огнезащитного средства:Воздуховод огнестойкий с теплоизоляционным покрытием ОП-2000 (ТУ 5761-003-29182884-01) в соответствии с технологическим регламентом ТР 5761/03-01 предел огнестойкости: при толщине покрытия (10±3) мм – EI60; при толщине покрытия (30±3) мм – EI180.
3.ИзготовительООО «Герметстрой»
1. № сертификата:
срок действия сертификата
ССПБ.ER.УП001.В05726
до 13.11.2009 г.
2.Наименование (марка) огнезащитного средства:Воздуховод огнестойкий с покрытием из огнезащитного состава FIBROGAINE по Технологическому регламенту № ТР 12 ООО «А+В» предел огнестойкости – EI 60 при толщине покрытия 10±2 мм.
3.ИзготовительPROJISO (France)

9. Внешнее состояние воздуховодов

Внешнее состояние огнестойких воздуховодов: - воздуховоды обернуты огнезащитным покрытием. Трещин, механических повреждений, отслоений не наблюдается. При осмотре конструкций установлено, что огнезащитное покрытие нанесено равномерно.

Вывод: внешнее состояние огнезащиты воздуховодов - удовлетворительное.

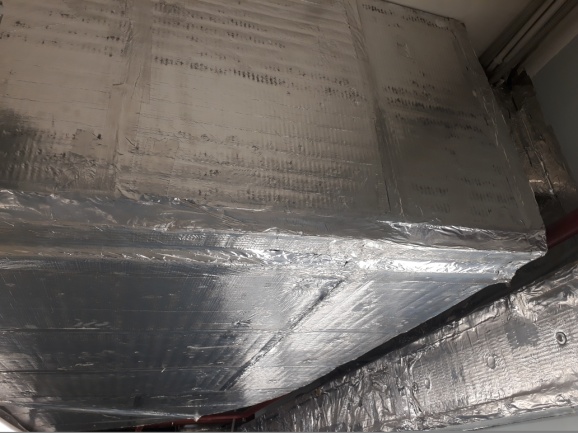

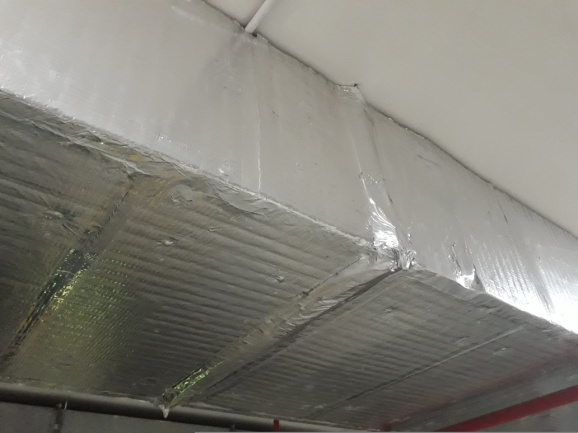

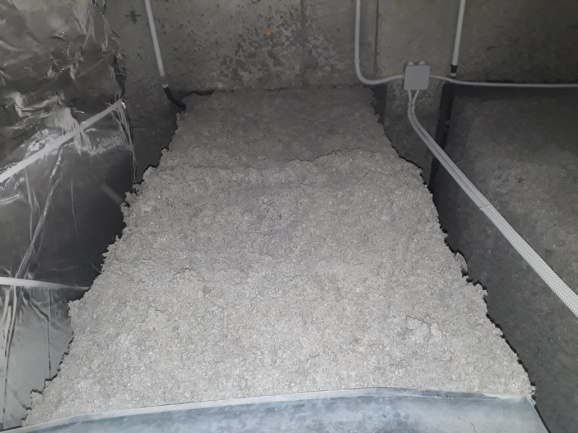

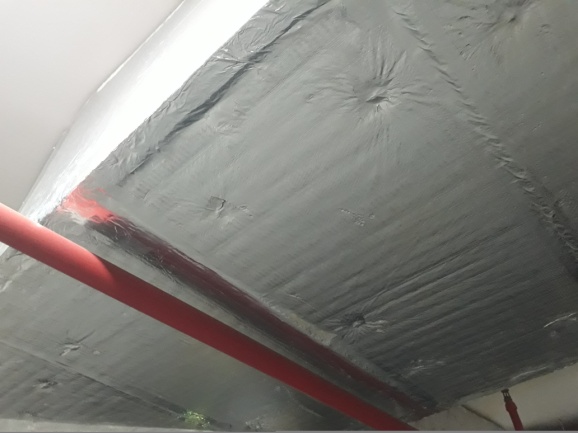

Фото обработанных воздуховодов

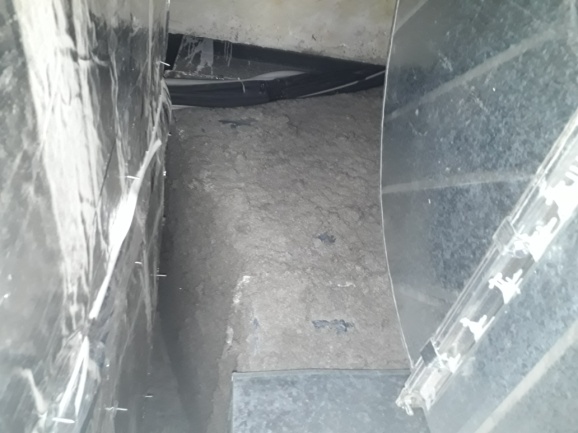

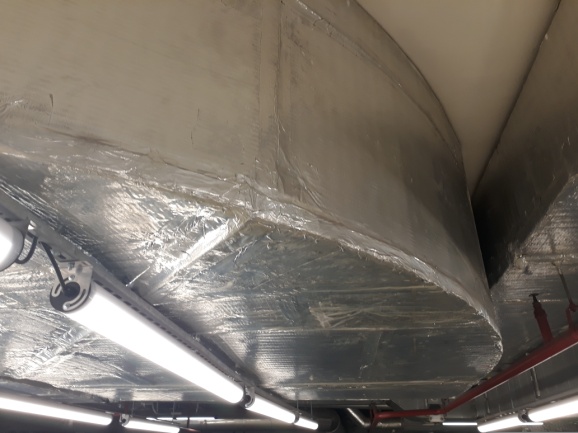

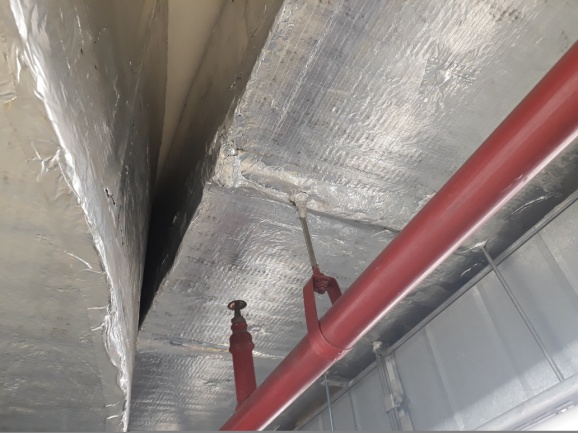

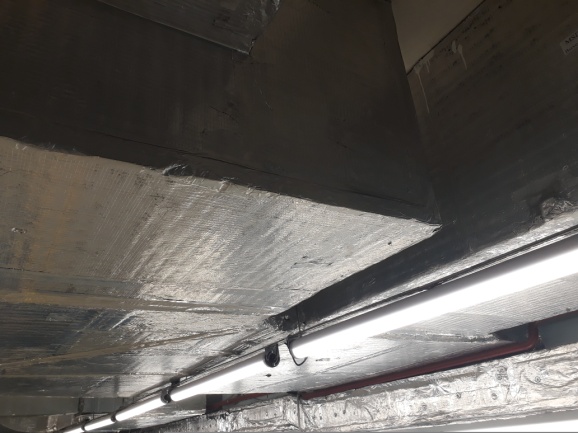

Воздуховоды в БЦ «Четыре Ветра» Воздуховоды в БЦ «Четыре Ветра»
Воздуховоды в БЦ «Четыре Ветра» Воздуховоды в БЦ «Четыре Ветра»
Воздуховоды в БЦ «Четыре Ветра» Воздуховоды в БЦ «Четыре Ветра»
Воздуховоды в БЦ «Четыре Ветра» Воздуховоды в БЦ «Четыре Ветра»
Воздуховоды в БЦ «Четыре Ветра» Воздуховоды в БЦ «Четыре Ветра»
Воздуховоды в БЦ «Четыре Ветра» Воздуховоды в БЦ «Четыре Ветра»

10. Результаты испытаний

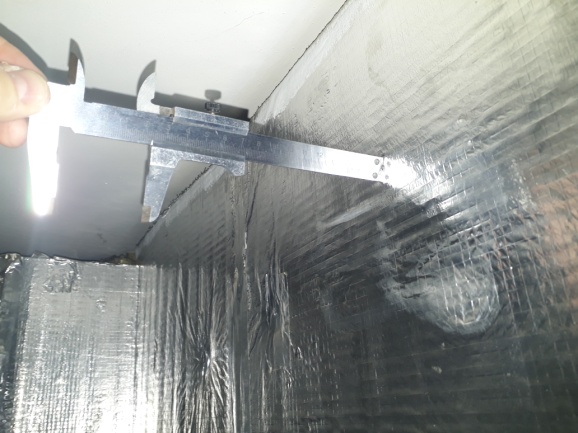

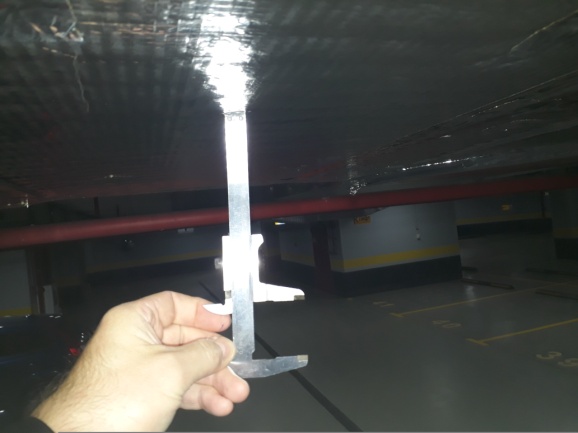

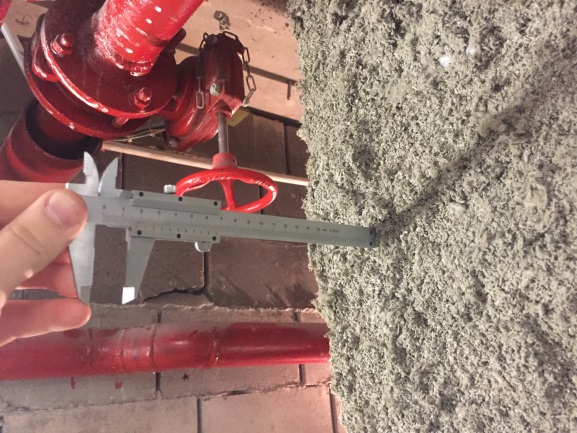

Проведенными выборочными обследованиями качества смонтированных огнестойких воздуховодов установлено, что толщина огнезащитного покрытия составляет:

№п/пСистемаМатериалТолщина материала, мм
1SEF-04 в осях 12-13/Е*Д с 1 по 11 этаж;
SEF-06 в осях 15-16/К-И* с 1 по 11 этаж;
SEF-07 в осях 15-16/К-И* с 1 по 11 этаж;
EF15 в осях с 4 по Д со 2 по 11 этаж;
SEF-05/R
2 стояка по лестнице с 1 по 11 этаж;
2 транзита на 9 этаже;
1 транзит на 1 этаже
«ОП-2000»10мм
2EF 11 в осях 12-13/Е*Д с 1 по 11 этаж;
EF 09 в осях 15-16/К-И* с 1 по 11 этаж;
EF 10 в осях 12-13/Е*Д с 1 по 11 этаж
«ОП-2000»20мм
3PF-06/R с 2 по 7 этаж«Файрекс-300»4мм
4SEF-01/R; SEF-02/R; SEF-03/R«Файрекс-300»6мм
5Системы вентиляции и дымоудаления EI60«Et-Vent»5мм
6Системы вентиляции и дымоудаления EI150«Et-Vent»40мм
7Системы вентиляции и дымоудаления в венткамерах EI60«FIBROGAINE»10мм

11. Выводы по результатам испытаний

Качество огнезащитной обработки воздуховодов систем дымоудаления (площадью 1560 м2) на объекте БЦ «Четыре Ветра», по адресу: г. Москва, ул. 1-я Тверская-Ямская, д. 21 – удовлетворительное.
