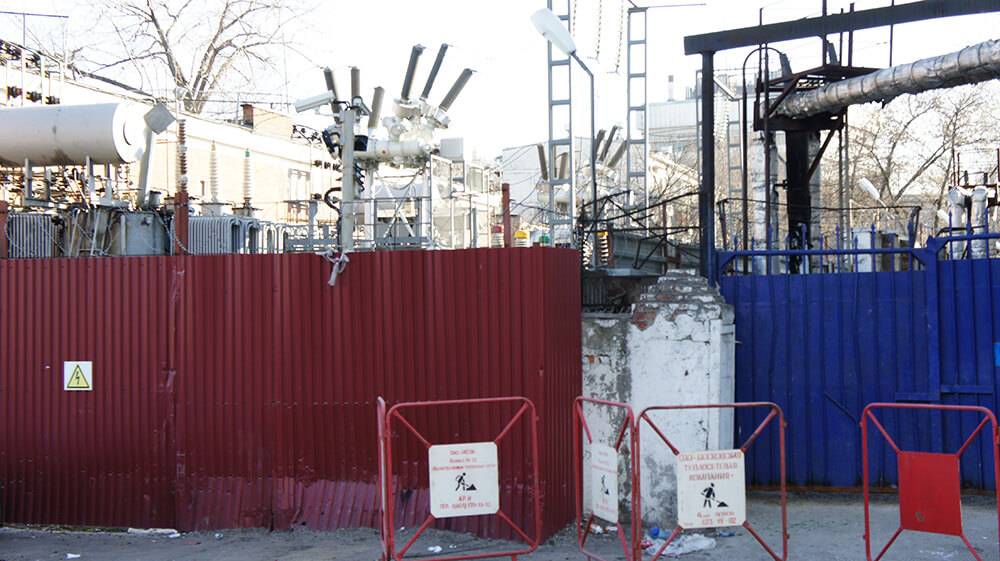

Проверка качества огнезащиты кабельных линий ПС №396 «Яузская»

Характеристика заказываемой услуги: оценка качества огнезащитной обработки кабеля (площадью 170 м2) на объекте: ПС № 396 «Яузская» инв. № 2030-1000002997.

Дата проведения проверки: 30.01.2020 г.

2. Наименование и адрес заказчика

ООО «Энергоинвест»

Юридический адрес:1141002, М.О., г. Мытищи, ул. Колпакова, д. 2, корп. 1, пом. 95.
ИНН 5029047843, КПП 502901001, ОГРН 1025003514326.

Испытательная пожарная лаборатория АНО «РАЭСА» провела проверку качества огнезащитной обработки кабеля (площадью 170 м2) на объекте: ПС № 396 «Яузская» инв. № 2030-1000002997.

Для измерения толщины покрытия применяют средства измерений, позволяющие производить измерения с погрешностью не более ± 0,1 мм.

Измерение толщины огнезащитного кабельного покрытия производят в местах, выбранных случайным образом и равномерно распределенных по длине и окружности образца.

Применяемые средства измерения

№ п/п Наименование средств измерений Свидетельство о поверке Примечание
1 Штангенциркуль ШЦ-1-125-0,1 номер Госреестра № 22088-07, Зав. №17050601

№16/1269

Действительно до 09.10.2020 г.

Информация об огнезащитном составе

1. № сертификата:
срок действия сертификата
C-RU.ПБ34.В.00130/19 с 27.05.2019 г. по 26.05.2024 г
1. № сертификата:
– срок действия

C-RU.ПБ34.В.00130/19 с 27.05.2019 г. по 26.05.2024 г

2. Наименование (марка) огнезащитного средства: Огнезащитный терморасширяющийся материал «Огракс-ВВ», выпускаемый по ТУ 5728-026-13267785-ОЗ, для защиты кабелей с наружной оболочкой из поливинилхлорида, полиэтилена и резины, при толщине сухого слоя на кабеле не менее 0,8 мм (расход, заявленный изготовителем - не менее 1,5 кг/м2 без учёта потерь), обеспечивает огнезащитную эффективность и коэффициент снижения длительного допустимого тока для кабелей не менее 0,98. Серийный выпуск.
3. Изготовитель ЗАО НПО «УНИХИМТЕК»
4. Адрес 142181, Московская обл., г. Климовск, ул. Заводская, д. 2
5. ОГРН 1055014700641

При осмотре кабеля установлено, что огнезащитное покрытие нанесено равномерно, трещин, сколов, отслоений нет. Внешнее состояние огнезащитной обработки кабеля соответствует требованиям нормативных документов.

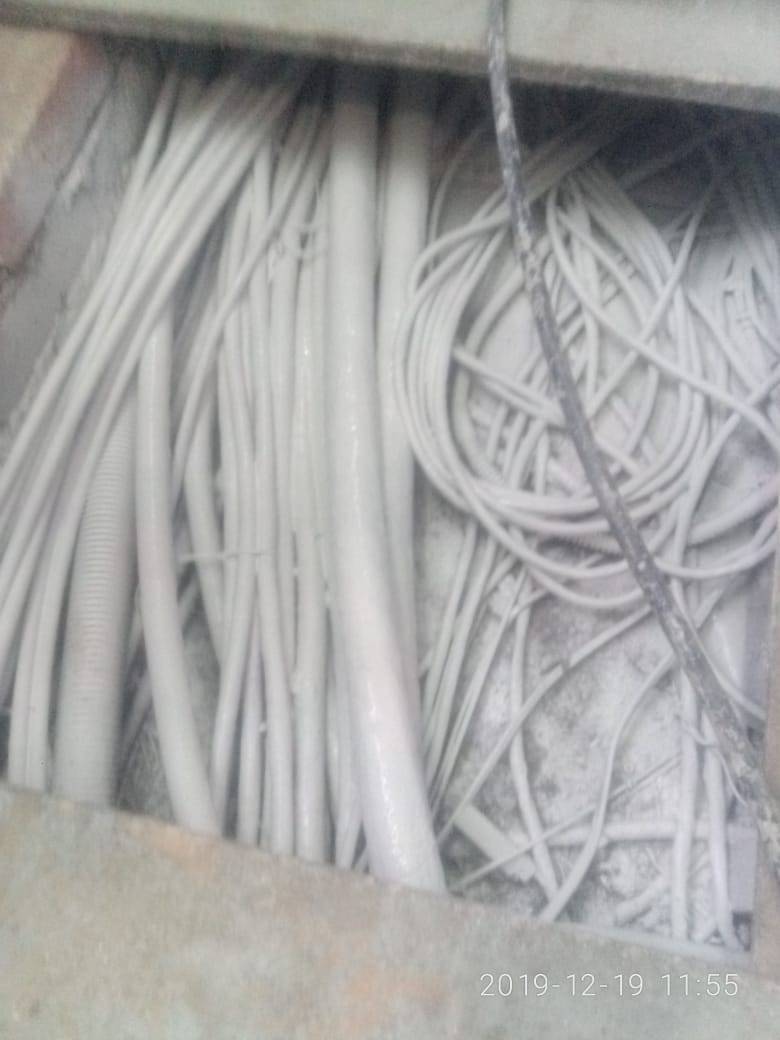

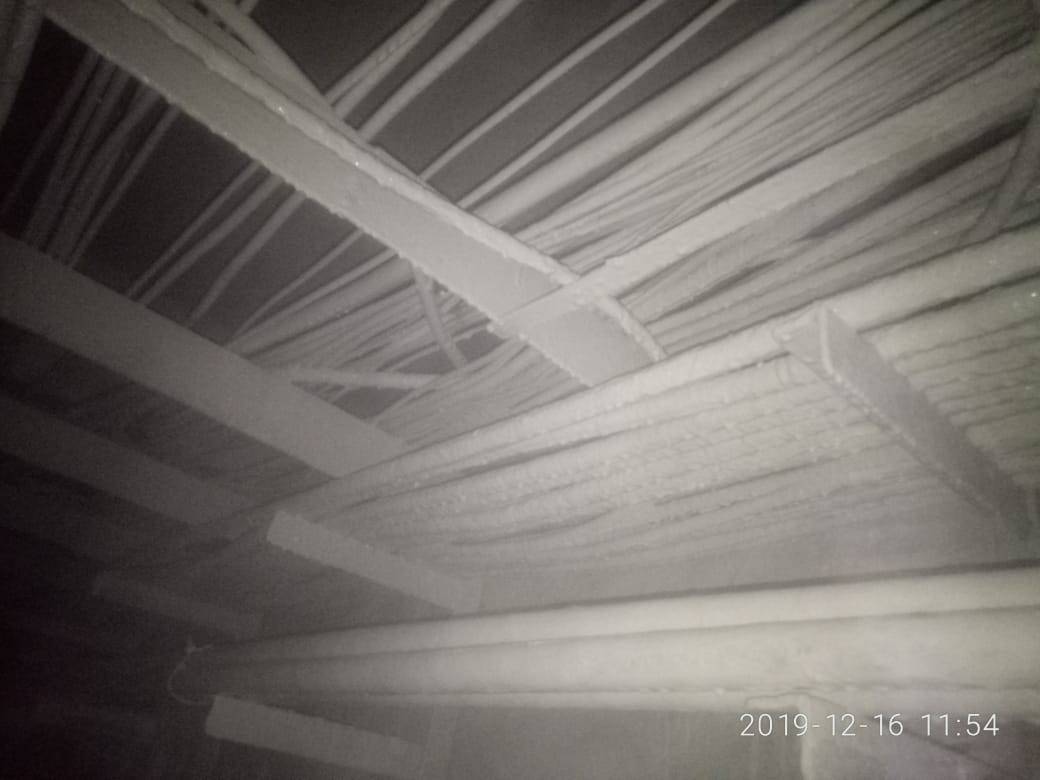

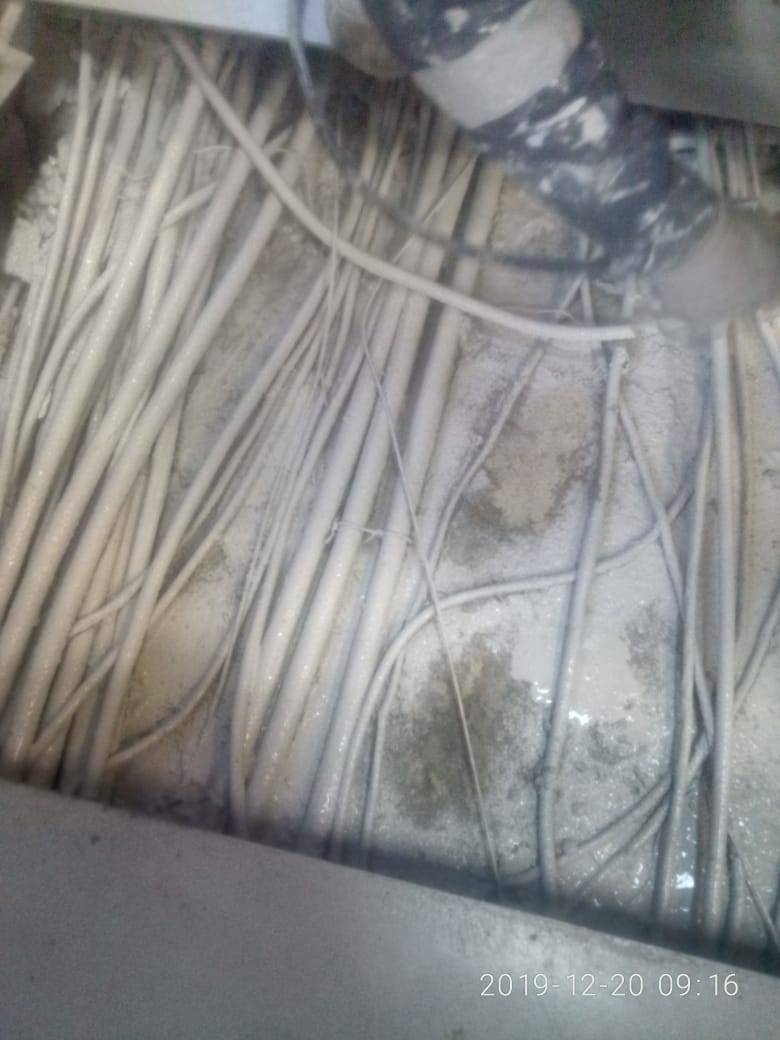

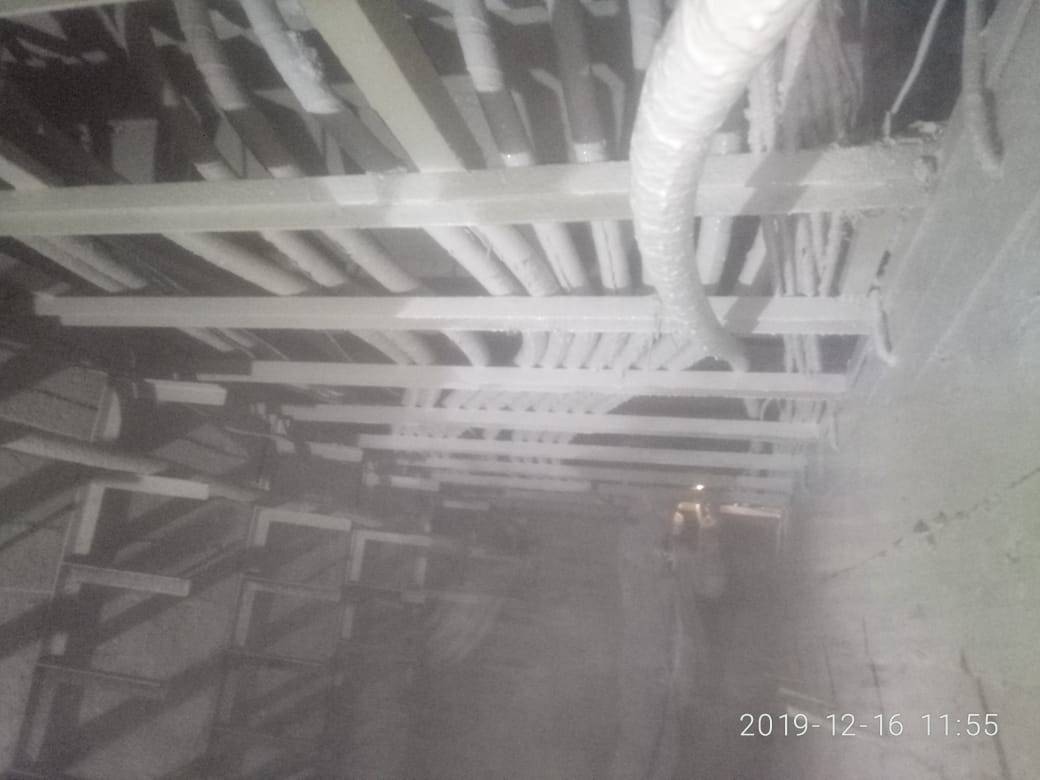

Фотографии с объекта

Проведенными выборочными измерениями толщины покрытия штангенциркулем и магнитным толщиномером, установлено, что толщина огнезащитного покрытия на кабельных линиях, составляет:

№п/п

Вид конструкции

Среднеквадратиная толщина сухого слоя, мм

1

Кабельные линии

0,97 мм

Выводы по результатам испытаний

Качество огнезащитной обработки кабеля (площадью 170 м2) на объекте: ПС № 396 «Яузская» инв. № 2030-1000002997 - удовлетворительное, соответствует требованиям норм и правил.
