Аэродинамические испытания систем дымоудаления (ДУ1 и ДУ2) в здании Государственной Думы

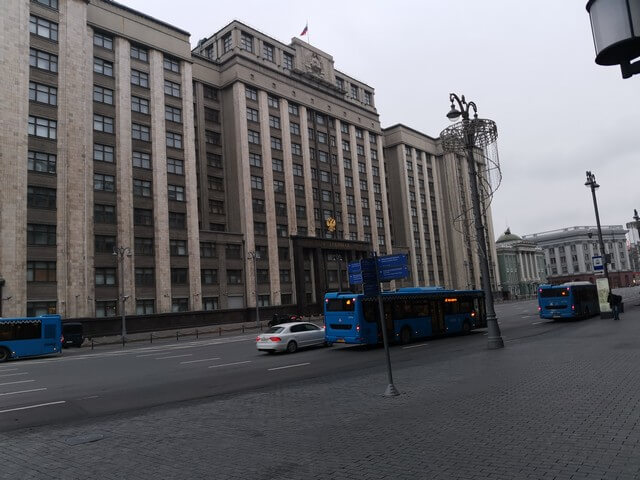

АНО «Региональное агентство экспертизы, сертификации и аудита» провела аэродинамическое испытание системы дымоудаления в здании на объекте расположенном по адресу г. Москва, ул. Охотный ряд, д.1.
Дата проверки: 27.11.2021 г.
Наименование и адрес заказчика
Федеральное государственное бюджетное учреждение «Управление по эксплуатации зданий Федерального Собрания Российской Федерации» Управления делами Президента Российской Федерации.
| ИНН / КПП | 7710019739 / 771001001 |
| Место нахождения: | 103265, г. Москва, ул. Охотный Ряд, д. 1. |
| Заместитель начальника Учреждения | Коваленко В.В. |
Описание метода и процедуры испытания
Испытания проведены в соответствии с требованиями ГОСТ Р 53300-2009 «Противодымная защита зданий и сооружений. Метод приёмо-сдаточных и периодических испытаний».
В процессе испытаний инициирование действия систем приточно-вытяжной противодымной вентиляции и компенсации дымоудаления осуществлялось в ручном режиме управления.
Открытие дымовых клапанов систем вытяжной противодымной вентиляции и компенсации дымоудаления производилось на всей длине сети воздуховодов.
Количество удаляемого дыма определяется расчетным путем. Расчет предусматривается проектом.
Расчётные значения систем, проводятся согласно методике, разработанной в соответствии с ГОСТ Р53300-2009 «Противодымная защита зданий и сооружений».
Замеры скорости движения воздуха через дымоприёмное устройство проводится прибором «Тesto-425» и затем делается контрольный расчёт.
Параметры воздушной среды в дни проведения аэродинамических испытаний:
Температура воздуха, оС:
- наружная +3,6;
- внутренняя +21,4.
Направление ветра – северо-восток.
Скорость ветра, м/с:
- с наветренной стороны здания - 6,1;
- с заветренной стороны здания - 17,6.
Проектное решение
Ранее смонтированы. Проект не представлен
Средства измерений
| Наименование оборудования, заводской номер | Погрешность средства измерения | Свидетельство о поверки дата следующей поверки |
| Термоанемометр TESTO-405i, рег. № 66510-17, заводской № 45800582 | + 0,1 + 0,5 | С-МА/10-03-2021/43652574 С-МА/10-03-2021/43517421 от 10.03.2021 до 09.03.22 1 год |
Внешнее состояние конструкций шахт и дымоприёмных устройств
Конструктивные элементы клапанов, люков дымоудаления и воздуховодов выполнены в соответствии с разработанной проектной документацией. Запуск системы дымоудаления проводился в ручном режиме (от щита управления ДУ).
Результаты испытаний
Результаты аэродинамических испытаний противодымной вентиляции приведены в таблице.
| № п/п | Проектное обозначение | Тип | Функциональное назначение | Расход по проекту, м³/ч-1 | Фактический расход, м³/ч-1 | Невязка, % |
| 1 | ДУ1 | Вытяжная, противодымная вентиляция. | Дымоудаление 3 этаж | 21100 | 7134,0 | -66,0 |
| 2 | ДУ1 | Вытяжная, противодымная вентиляция. | Дымоудаление 4 этаж | 21100 | 7354,0 | -64,98 |
| 3 | ДУ1 | Вытяжная, противодымная вентиляция. | Дымоудаление 10 этаж | 21100 | 8056,0 | -61,81 |
| 4 | ДУ2 | Вытяжная, противодымная вентиляция. | Дымоудаление 3 этаж | 21100 | 7787,0 | -63,09 |
| 4 | ДУ2 | Вытяжная, противодымная вентиляция. | Дымоудаление 4 этаж | 21100 | 8222,0 | -60,85 |
| 4 | ДУ2 | Вытяжная, противодымная вентиляция. | Дымоудаление 10 этаж | 21100 | 10665,0 | -49,45 |
Выводы по результатам испытаний
В соответствии п. 4.17 ГОСТ Р 53300-2009 «Противодымная защита зданий и сооружений. Метод приёмо-сдаточных и периодических испытаний». Допустимая величина невязки фактических параметров по отношению к значениям, указанным в вентиляционных паспортах, для систем вытяжной противодымной вентиляции должна составлять не более 15%.
Системы дымоудаления (ДУ1и ДУ2) на объекте, расположенный по адресу: г. Москва, Охотный ряд, д. 1, – находятся в рабочем состоянии, но не выполняют свои функции в полном объёме.
Рекомендовано: Поручить проектной организации, произвести расчёты по производительности применяемых установок по удалению дыма через приёмные решётки, предусмотреть дополнительно компенсацию дымоудаления из помещений, в противном случае - заменить применяемые установки на более мощные.
