Аэродинамические испытание системы подпора воздуха (ПД) в БЦ «Паскаль» в Москве

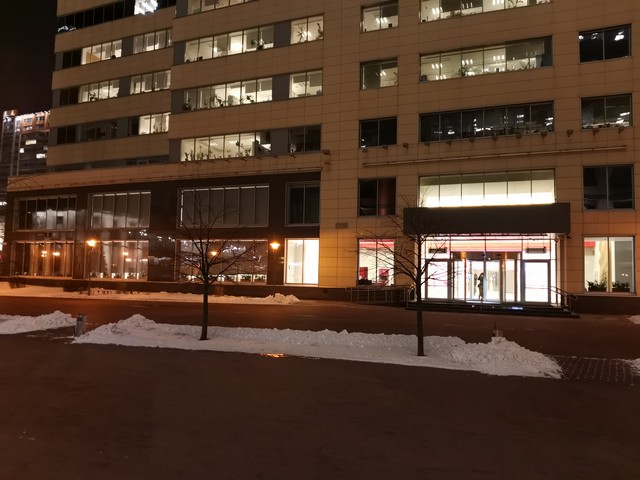

АНО «Региональное агентство экспертизы, сертификации и аудита» провела испытание системы подпора воздуха в здании Бизнес-центра «Паскаль» расположенного по адресу: г. Москва, пр-т Андропова, д.18, корп. 3.
Дата проверки: 29.12.2020 г.
Наименование и адрес заказчика
АО «ИНСИСТЕМС»
ИНН / КПП | 7701135062 / 774550001 |
Юридический адрес: | 129075, г. Москва, Мурманский проезд, д. 14, стр.5, этаж 3, пом. 20 |
Заместитель генерального директора | Морозов В.Ю. |
Описание метода и процедуры испытания
Испытания проведены в соответствии с требованиями ГОСТ Р 53300-2009 "Противодымная защита зданий и сооружений. Метод приемо-сдаточных и периодических испытаний".
В процессе испытаний инициирование действия систем подпора воздуха (приточной противодымной вентиляции) осуществлялось в ручном режиме управления.
Определение избыточного давления в поэтажных коридорах производилось при следующих условиях:
- кабины лифтов находятся на «основном посадочном этаже»;
- двери кабин лифтов и шахты (только на «основном посадочном» этаже) открыты.
Замеры избыточного давления производятся прибором «Testo 510i».
Параметры воздушной среды в дни проведения аэродинамических испытаний:
Температура воздуха, оС:
- наружная -5,6;
- внутренняя +21,4.
Направление ветра – северо-западное.
Скорость ветра, м/с:
- с наветренной стороны здания - 2,6;
- с заветренной стороны здания - 1,7.
Средства измерений
№ п/п | Наименование средств измерений | 1.Диапазон измерения (м/с). 2. Погрешность. 3. Разрешение |
1. | Дифференционный манометр TESTO-512 рег.№ 47453-11, зав. № 0000002/705 |
1. От 0…..+2гПа; 2. 0,05% от макс. изм. вел. 3. 0,001 гПа |
Внешнее состояние конструктивных элементов
Конструктивные элементы выполнены в соответствии с разработанной проектной документацией. Запуск системы приточной противодымной вентиляции производится в ручном режиме.
Результаты испытаний
№ п/п | Проектное обозначение | Тип | Функциональное назначение | Нормативное значение дав-ления, Па | фактическое значение дав-ления, Па | Заключение о нормативном соответствии |
1 | ПД1 | Приточная | Подпор воздуха в объем внутренней лестницы | 20-150 | 220,0 | Не соответствует |
2 | ПД2 | Приточная с открытыми дверями на промежуточном этаже | Подпор воздуха в объем внутренней лестницы | 20-150 | 35,0 | Соответствует |
3 | ПД3 | Приточная | Подпор воздуха в лифтовую шахту | 20-150 | 38 | Соответствует |
4 | ПД4 | Приточная | Подпор воздуха в лифтовую шахту, с перевозкой пожарных подразделений | 20-150 | 123,0 | Соответствует |
Выводы по результатам испытаний
В соответствии с п.3.2 ГОСТ Р 53300-2009 (Таблица 1), п. 7.16б) СП 7.13130.2013 -избыточное давление воздуха не менее 20 Па и не более 150 Па.
Системы подпора воздуха (ПД1; ПД2; ПД3) по адресу: г. Москва, пр-т Андропова, д. 18, корп. 3 выполняют свои функции в полном объеме.
