Оценочные испытания на работоспособность системы ДУ (10 шт) в здании «Росбанк»

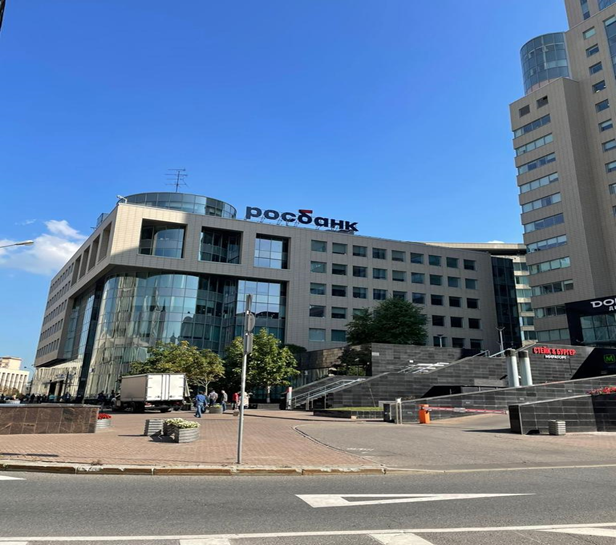

Испытательная пожарная лаборатория АНО «РАЭСА» провела оценочные испытания на работоспособность системы ДУ (10 шт) в здании по адресу: г. Москва, ул. Маши Порываевой дом 34 (Росбанк Плаза).
Описание метода и процедуры испытания
Испытания проведены в соответствии с требованиями ГОСТ Р 53300-2009 «Противодымная защита зданий и сооружений. Метод приемо-сдаточных и периодических испытаний».
В процессе испытаний инициирование действия систем приточно-вытяжной противодымной вентиляции осуществлялось в автоматическом режиме управления.
Открытие дымовых клапанов систем вытяжной противодымной вентиляции производилось на всей длине сети воздуховодов.
Количество удаляемого дыма определяется расчетным путем. Расчет предусматривается проектом.
Расчётные значения систем, проводятся согласно методике, разработанной в соответствии с ГОСТ Р53300-2009 «Противодымная защита зданий и сооружений».
Замеры скорости движения воздуха через дымоприёмное устройство проводятся прибором «Тesto 405i», а затем делается контрольный расчёт.
Параметры воздушной среды в дни проведения аэродинамических испытаний:
Температура воздуха:
- наружная – +10 С;
- внутренняя – 20,9 С.
Направление ветра – северо-восток.
Скорость ветра, м/с:
- с наветренной стороны здания – 1,5;
- с заветренной стороны здания – 0,7.
Средства измерений
Наименование оборудования, заводской номер |
Погрешность средства измерения |
Свидетельство о поверки дата следующей поверки |
Примечание |
Термоанемометр TESTO-405i, рег. №66510-17, заводской №45800582 |
+ 0,1 + 0,5 |
С-ВЮ/21-09-2022/187997301, от 21.09.2022 г. до 20.09.2023 г. 1 год |
https://fgis.gost.ru/fundmetrology/cm/results/1-187997301 |
Внешнее состояние конструкций шахт и дымоприёмных устройств
Запуск системы дымоудаления производился дистанционно, из помещения поста охраны.
Результаты испытаний
Результаты аэродинамических испытаний противодымной вентиляции в таблице.
№ п/п |
Проектное обозначение |
Тип |
Функциональное назначение |
Основные параметры |
Невязка, % |
Расход по проекту, м³/ч-1 |
Фактический расход, м³/ч-1 |
1 | ВД-08 | Вытяжная, противодымная вентиляция. | Столовая обеденный зал | 22800 | 25,764,0 | +13 |
2 | ВД-08А | Вытяжная, противодымная вентиляция. | Дополнительный офис Красные Ворота; инновационный центр | 22800 | 21300,0 | -7 |
3 | ВД-09 | Вытяжная, противодымная вентиляция. | Коридоры 1-7 этажей | 15600 | 15120 | -4 |
4 | ВД-10 | Вытяжная, противодымная вентиляция. | Коридоры 1-8 выход на Архитектора Рогачева | 15600 | 17472,2 | 12 |
5 | ВД-11 | Вытяжная, противодымная вентиляция. | Коридоры 1-8 ближние лифты | 15600 | 17628 | 13 |
6 | ВД-12 | Вытяжная, противодымная вентиляция. | Коридоры 2-7 (выходы на полукруг) | 16400 | 18597,6 | 13,4 |
7 | ВД-13А | Вытяжная, противодымная вентиляция. | Атриум (дальний угол) | 31800 | 36315,6 | 14,2 |
8 | ВД-13Б | Вытяжная, противодымная вентиляция. | Атриум (ближний угол) | 31800 | 35870,4 | 12,8 |
9 | ПД-18 | Компенсация, противодымной вентиляции. | Над выходом из столовой -1 этаж | 18000 | 16031 | -10,94 |
10 | ПД-19 | Компенсация, противодымной вентиляции. | Над входом Красные ворота -1 этаж | 18000 | 15839 | -12,00 |
Выводы по результатам испытаний
В соответствии п. 4.17 ГОСТ Р 53300-2009 «Противодымная защита зданий и сооружений. Метод приемо-сдаточных и периодических испытаний». Допустимая величина невязки фактических параметров по отношению к значениям, указанным в вентиляционных паспортах, для систем вытяжной противодымной вентиляции должна составлять не более 15%.
Обследование систем на объекте по адресу: г. Москва, ул. Маши Порываевой дом 34 (Росбанк Плаза) показало, что системы находятся в рабочем состоянии. Некоторые системы (см таблицу измерений) требуют регулировки до нормированных значений.
