Аэродинамические испытания системы приточной противодымной вентиляции (ПД) в БЦ «Гипронииздрав»

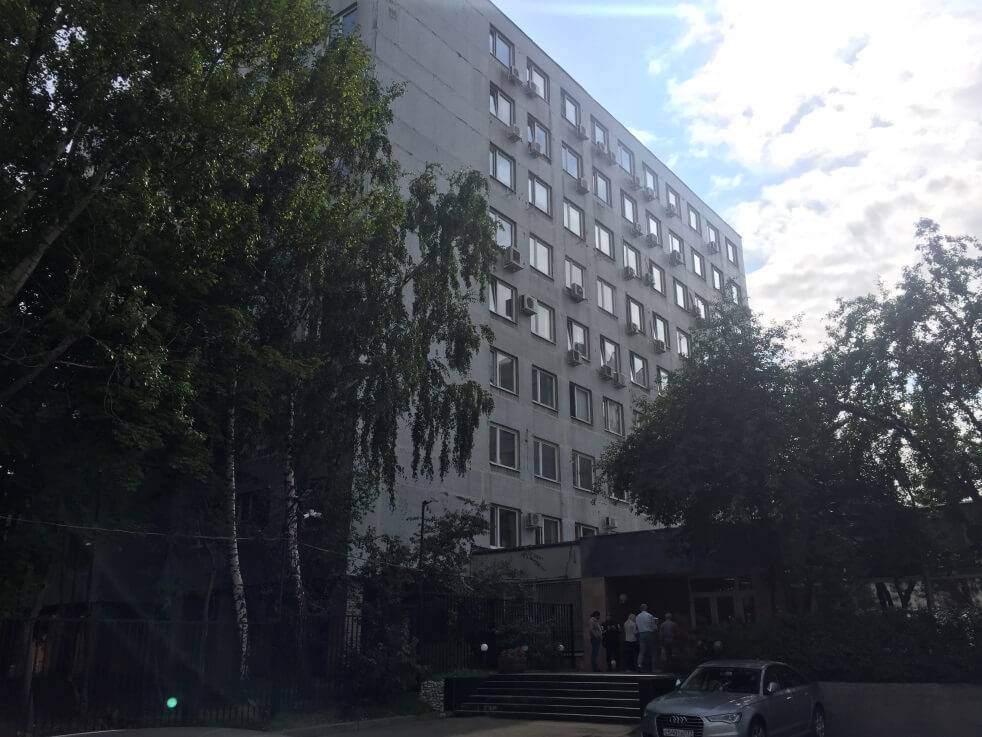

АНО «РАЭСА» провела аэродинамические испытания избыточного давления создаваемого системой приточной противодымной вентиляции, две лестничные клетки (1 – 9 этажи, 3 – 9 этажи) на объекте по адресу: г. Москва, Научный проезд, дом 12.
Дата проведения проверки: 25.08.2017 г.
Наименование и адрес испытательного центра
АНО «Региональное агентство экспертизы, сертификации и аудита»
Юридический адрес: | 101000, г. Москва, ул. Мясницкая, д. 22, стр. 1. |
Фактический адрес: | 101000, г. Москва, ул. Мясницкая, д. 22, стр. 1. |
Телефон: | +7 (499) 390-97-00 |
Адрес сайта: | www.raesa.ru |
E-mail: | 3909700@mail.ru |
Наименование и адрес заказчика
АО «Гипронииздрав»
ИНН / КПП | 7728039430 / 772801001 |
ОКПО | 01895424 |
Юридический адрес: | 117246, г. Москва, Научный проезд, дом 12. |
Генеральный директор: | Чернышев И.Г. |
Описание процедуры испытания
Испытания проведены в соответствии с требованиями НПБ 240-97 «Противодымная защита зданий и сооружений. Метод приемо-сдаточных и периодических испытаний».
В процессе испытаний инициирование действия систем подпора воздуха (приточной противодымной вентиляции) осуществлялось в автоматическом режиме управления.
Определение избыточного давления в шахтах лифтов (групп лифтов) производилось при следующих условиях:
- кабины лифтов находятся на «основном посадочном этаже»;
- двери кабин лифтов и шахты (только на «основном посадочном» этаже) открыты.
Замеры избыточного давления производятся прибором «ТЕСТО 512».
Параметры воздушной среды в дни проведения аэродинамических испытаний:
Температура воздуха, °С:
- наружная – +21.
- внутренняя – +21,4.
Направление ветра – юго-восток.
Скорость ветра, м/с:
- с наветренной стороны здания – 11,5.
- с заветренной стороны здания – 8.
Средства измерений
№ п/п | Наименование средств измерений | Класс, точности погрешность |
1. | «ТЕСТО 512» - компактный цифровой манометр для измерения давления, разряжения, дифференциального давления не агрессивных газов. Разрешение прибора 0,001hPa. |
Погрешность прибора при температуре 22 °С ±0.5 % от диапазона, ±1 цифра.
Предельная относительная погрешность согласно ГОСТ 12.3.018-79 составляет ± 10%.
|
Внешнее состояние конструктивных элементов
Конструктивные элементы выполнены в соответствии с разработанной проектной документацией. Запуск систем приточной противодымной вентиляции производится в автоматическом режиме.
Результаты испытаний
№ п/п | Обозначение | Тип | Функциональное назначение | Основные параметры | Заключение о нормативном соответствии |
нормативное значение давления, Па | фактическое значение давления, Па |
1 | ППС-3 Н2 (3-й этаж закрытая дверь) | Приточная, автоматическая | Подача нар. воздуха на лестничную клетку | 20-150 | 55,2 | Соотв. |
ППС-3 Н2 (9-й этаж закрытая дверь) | 20-150 | 106,7 | Соотв. |
ППС-3 Н2 (4-й этаж открытая дверь) | 20-150 | 31,2 | Соотв. |
2 | ППС-2 Н1 (1-й этаж закрытая дверь) | Приточная, автоматическая | Подача нар. воздуха на лестничную клетку | 20-150 | 115,4 | Соотв. |
ППС-2 Н1 (9-й этаж закрытая дверь) | 20-150 | 121,3 | Соотв. |
ППС-2 Н1 (2-й этаж открытая дверь) | 20-150 | 34,3 | Соотв. |
Выводы по результатам испытаний
В соответствии с п. 8.15б СНиП 41-01-2003 (избыточное давление воздуха не менее 20 Па и не более 150 Па - в шахтах лифтов, в незадымляемых лестничных клетках типа Н2, в тамбур-шлюзах незадымляемых лестничных клеток типа НЗ относительно смежных помещений (коридоров, холлов)).
Системы подпора воздуха смонтированные на объекте по адресу: г. Москва, Научный проезд, дом 12 – удовлетворяют требованиям п. 8.15б СниП 41-01-2003.
