Испытание системы подпора воздуха (ПД) в Комбинированном БНК к школе №1985 в Москве

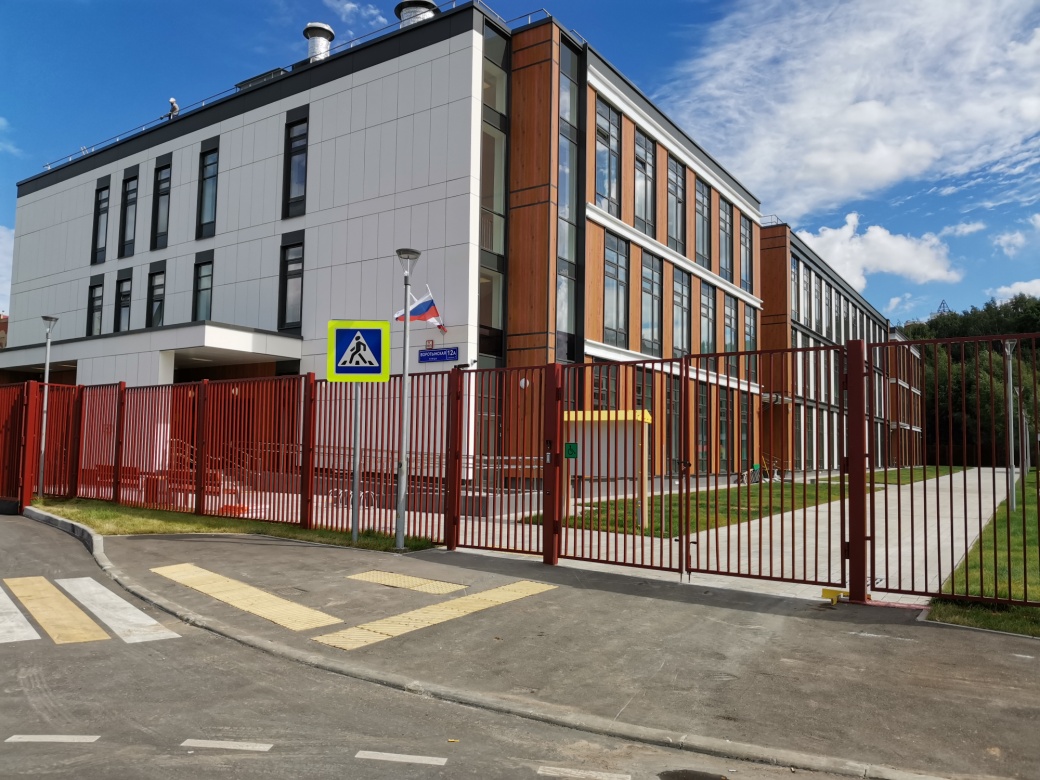

АНО «Региональное агентство экспертизы, сертификации и аудита» провела испытание системы подпора воздуха в здании на объекте: «Комбинированный БНК с дошкольным отделением на 300 мест (с возможностью трансформации) к школе №1985» расположенный по адресу: г. Москва, ул. Воротынская, вл. 12, корп. 3.

Дата проверки: 27.08.2020 г.

Наименование и адрес заказчика

ООО «КР-Инвест Холдинг»

ИНН / КПП	3805707172 / 772401001
ОГРН	1073805002325
Юридический адрес:	115304, г. Москва, ул. Каспийская, д. 28, корп. 3, пом. 43, комната 4.
Генеральный директор	Крачун И.П.

Испытание системы подпора воздуха (ПД) в Комбинированном БНК к школе №1985 в Москве

Описание метода и процедуры испытания

Испытания проведены в соответствии с требованиями НПБ 240-97 "Противодымная защита зданий и сооружений. Метод приемо-сдаточных и периодических испытаний".

В процессе испытаний инициирование действия систем подпора воздуха (приточной проти-водымной вентиляции) осуществлялось в ручном режиме управления.

Определение избыточного давления в поэтажных коридорах производилось при следующих условиях:

кабины лифтов находятся на «основном посадочном этаже»;
двери кабин лифтов и шахты (только на «основном посадочном» этаже) открыты.

Замеры избыточного давления производятся прибором «Testo 510i».

Параметры воздушной среды в дни проведения аэродинамических испытаний:

Температура воздуха, ^оС:

наружная +19,0;
внутренняя +22,4.

Направление ветра – северо-западное.

Скорость ветра, м/с:

с наветренной стороны здания - 4,6;
с заветренной стороны здания - 1,7.

Средства измерений

№ п/п	Наименование средств измерений	1.Диапазон измерения (м/с). 2. Погрешность. 3. Разрешение
1.	Дифференционный манометр TESTO-512 рег. №47453-11, зав. №0000002/705	1. От 0…..+2гПа; 2. 0,05% от макс. изм. вел. 3. 0,001 гПа

Внешнее состояние конструктивных элементов

Конструктивные элементы выполнены в соответствии с разработанной проектной документацией. Запуск системы приточной противодымной вентиляции производится в ручном режиме.

Результаты испытаний

№ п/п	Проектное обозначение	Тип	Функциональное назначение	Нормативное значение дав-ления, Па	фактическое значение дав-ления, Па	Заключение о нормативном соответствии
1	ПД1	Приточная	Пожаробезопасная зона	20-150	180	Не соответствует
2	ПД2	Приточная с подогревом	Пожаробезопасная зона	20-150	78	Соответствует
3	ПД3	Приточная	Пожаробезопасная зона	20-150	195	Не соответствует
4	ПД4	Приточная с подогревом	Пожаробезопасная зона	20-150	60	Соответствует
5	ПД5	Приточная	Пожаробезопасная зона	20-150	197	Не соответствует
6	ПД6	Приточная с подогревом	Пожаробезопасная зона	20-150	44	Соответствует
7	ПД7	Приточная	Шахта лифта	20-150	37	Соответствует
8	ПД8	Приточная	Лестничная клетка в осях «1-2/А-Г»	20-150	67	Соответствует
9	ПД8	Приточная (с открытой дверью на промежуточном этаже)	Лестничная клетка в осях «1-2/А-Г»	20-150	22	Соответствует
10	ПД9	Приточная	Лестничная клетка в осях «28-30/А-Г»	20-150	85	Соответствует
11	ПД9	Приточная	Лестничная клетка в осях «28-30/А-Г»	20-150	21	Соответствует

Выводы по результатам испытаний

В соответствии с п.3.2 ГОСТ Р 53300-2009 (Таблица 1), п. 7.16б) СП 7.13130.2013 -избыточное давление воздуха не менее 20 Па и не более 150 Па.

Система подпора воздуха (ПД1и ПД2) по адресу: «Комбинированный БНК с дошкольным отделением на 300 мест (с возможностью трансформации) к школе №1985» расположенный по адресу: г. Москва, ул. Воротынская, во 12, корп. 3 - частично соответствует требованиям п. 3.2 ГОСТ Р 53300-2009 (Таблица 1), п. 7.16(б) СП 7.13130.2013.
