Испытания внутреннего пожарного водопровода производственно-складского комплекса ООО «БАТИ ТОЛБИНО»

АНО «РАЭСА» провела испытания на водоотдачу внутреннего пожарного водопровода (3 шт.) на объекте «Производственно-складской комплекс ООО «БАТИ ТОЛБИНО» по адресу: Московская область, ГО Подольск, деревня Большое Толбино, территория промышленного парка «Большое Толбино».

Наименование и адрес испытательного центра

АНО «Региональное агентство экспертизы, сертификации и аудита»

Юридический адрес:105275, г. Москва, пр-т Буденного, д. 51, корп. 4, 2 этаж, пом. 5.
Фактический адрес:105275, г. Москва, пр-т Буденного, д. 51, корп. 4, 2 этаж, пом. 5.
Телефон:8-499-390-97-00; 8-495-365-33-33
Адрес сайта:www.raesa.ru
E-mail: 3909700@mail.ru

Наименование и адрес заказчика

ООО «АЯКС»

ИНН / КПП9729011159 / 770801001
ОГРН11167746542270
Юридический адрес:123290, г. Москва, 1-й Магистральный т., д. 11, стр. 1, эт/п/к/оф 1/II/1/8Е
Генеральный директор:Бочаров А.С.

Характеристика заказываемой услуги

Испытание на водоотдачу внутреннего противопожарного водопровода на объекте «Производственно-складской комплекс ООО «БАТИ ТОЛБИНО» по адресу: Московская область, ГО Подольск, деревня Большое Толбино, территория промышленного парка «Большое Толбино»

Дата проведения проверки: 09.02.2022.

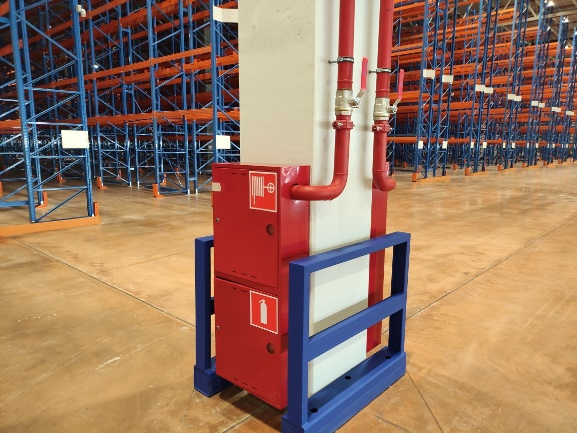

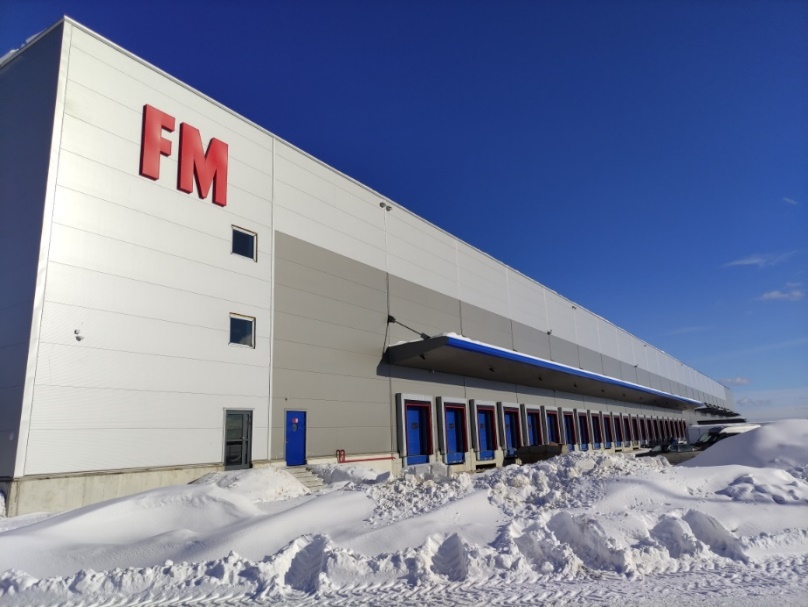

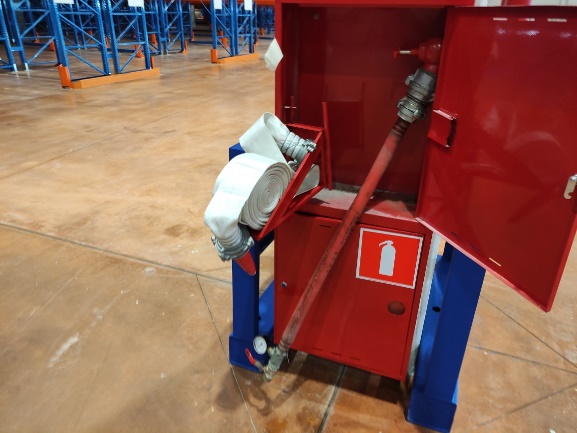

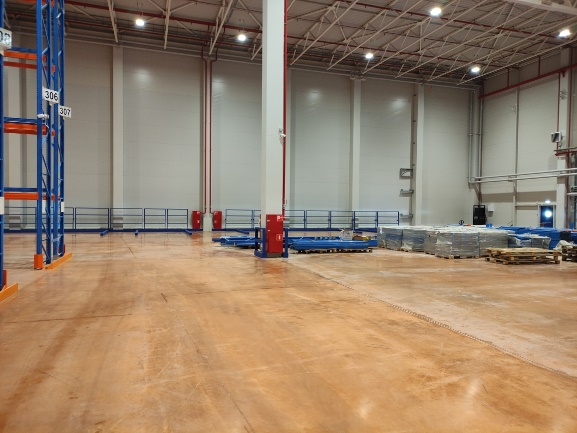

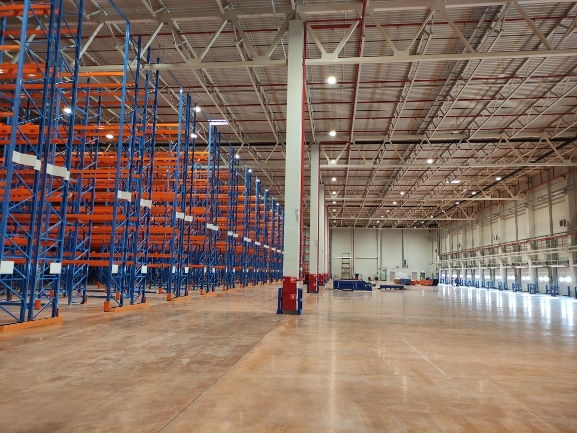

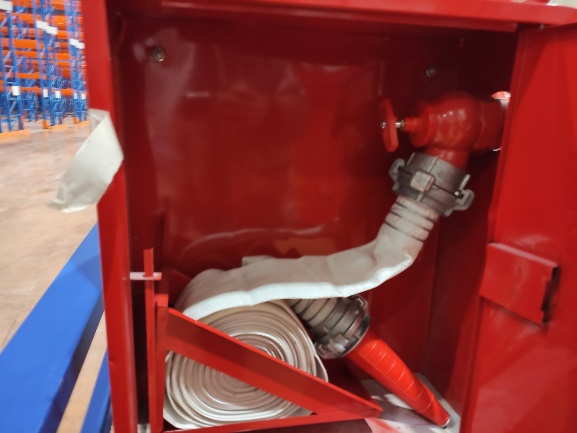

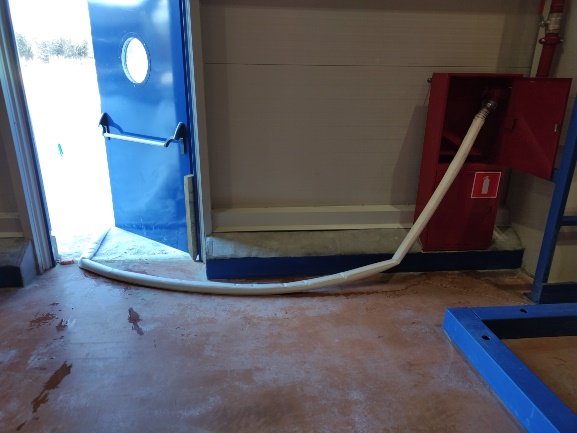

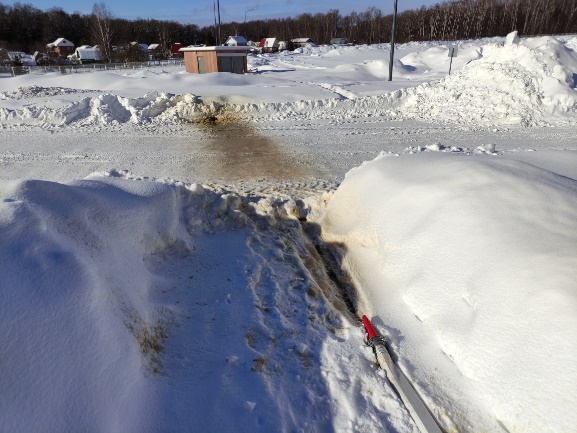

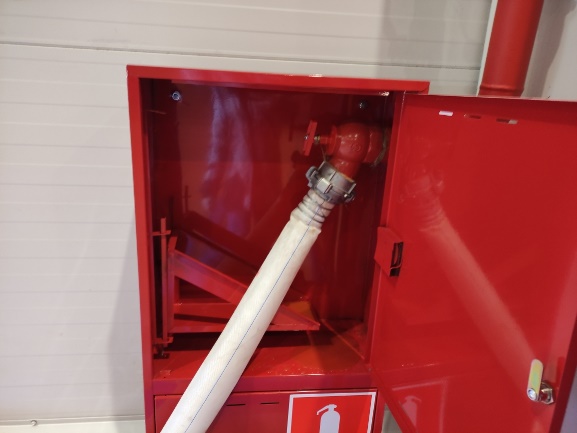

Фотографии с объекта

Сведения об использованном испытательном оборудовании и средствах измерения

  • Измерительные пробки на соответствующий диаметр диафрагмы с допуском ± 0.1 мм.

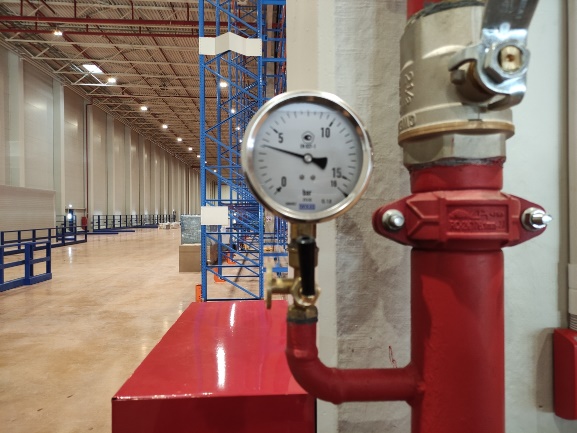

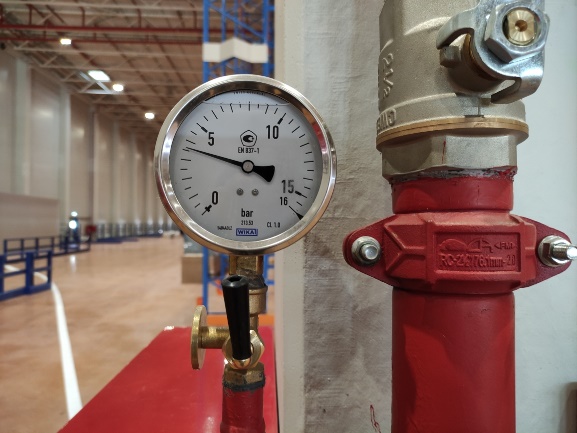

  • Вставка с манометром МТ-100.
  • Термометр с ценой деления 1°С
  • Головка-заглушка с краном.

Констатация погрешности измерений

Пределы допустимой основной погрешности манометра МТ класса точности 1.5= ±1.5% диапазона показаний.

Испытания пожарных кранов на водоотдачу

Целью испытаний является определение обобщенного параметра водоотдачи пожарного крана - давления на диктующем пожарном кране (давления у диктующего клапана либо у диктующего ручного пожарного ствола) с последующей сверкой этого давления и соответствующих ему значений расхода воды и высоты компактной части водяной струи на соответствие нормативным и/или проектным значениям.

Испытания на водоотдачу необходимо проводить при минимальном давлении в магистральной (внешней) сети или в тот период суток, когда в здании, где происходит испытание ВПВ, наблюдается наибольшее по данным соответствующих служб водопотребление (выбирается случай наименьшего давления ВПВ).

За обобщенный проверяемый параметр водоотдачи ВПВ принимается давление на диктующем пожарном кране.

Примечание: - все три показателя водоотдачи (давление у клапана или у пожарного ствола, расход воды из пожарного ствола и высота компактной части струи) взаимосвязаны, поэтому, если измеренное давление при открытом клапане пожарного крана соответствует нормативному и/или проектному значению, то расход и высота компактной части струи также соответствуют нормативным значениям и не должны подвергаться измерению.

Испытания на водоотдачу необходимо проводить на диктующем кране (на самом высокорасположенном пожарном кране) каждого стояка; при испытаниях одновременно должно быть включено такое количество дополнительных пожарных кранов, которое регламентировано СП 10.13130.2020, причем давление измеряется только на диктующем пожарном кране; в качестве дополнительных пожарных кранов могут использоваться нижерасположенные по стояку краны и/или краны смежных стояков.

Места расположения диктующих пожарных кранов в здании (или части здания, ограниченной огнестойкими стенами) должны быть указаны в проектной документации или определены гидравлическим расчетом.

Если по СП 10.13130.2020 и СНиП 2.04.01-85* регламентировано в работе несколько пожарных кранов, то в зависимости от архитектуры здания одновременно с диктующим пожарным краном должны использоваться пожарные краны, расположенные ниже по одноименному стояку и/или расположенные на том же этаже с диктующим пожарным краном и ниже их по соответствующим стоякам.

Результаты испытаний ВПВ на водоотдачу. Таблица 1

№ п/п исп ПК Номера стояков пожарных кранов согласно гидравлической схемы (диаметр диафрагмы) Диаметр выходного отверстия, мм Длина рукавной линии, м Давление, МПа Расход, л/с по нормам или согласованное в установленном порядке Высота компактной части струи, м по нормам или по проекту Результаты испытаний. Расход л/с, высота компактной части струи, м.
ИзмеренноеПо нормам или согласованное
ПК7119210.230.35.7145.7/14
ПК11219210.220.35.6145.6/14
ПК21319210.230.35.7145.7/14

Результаты испытания пожарных кранов на исправность. Таблица 2

Номер крана Номер стояка Количество циклов (открытие/закрытие клапана) Герметичность (наличие протечек) Результаты испытаний
ПК713нетисправен
ПК1123нетисправен
ПК2133нетисправен

Выводы по результатам испытаний

Проведение проверки проходило без запуска повысительных насосов, при давлении в сети 0,23-0,32 МПа.

Трубопроводная сеть внутреннего противопожарного водопровода на объекте «Производственно-складского комплекса ООО «БАТИ ТОЛБИНО»» по адресу: Московская область, ГО Подольск, деревня Большое Толбино, территория промышленного парка «Большое Толбино», находится под давлением. Водоотдача ВПВ в период проверки составляет 5,7 л/с на каждом ПК, что соответствует проектным решениям. Испытания пожарных кранов на работоспособность показали их способность выполнять свои функции по тушению пожара

Рекомендации

Периодически производить перекатку напорных пожарных рукавов на другое ребро. Периодически проверять уплотнение льном в местах соединения трубопровода с головкой пожарной напорной.
