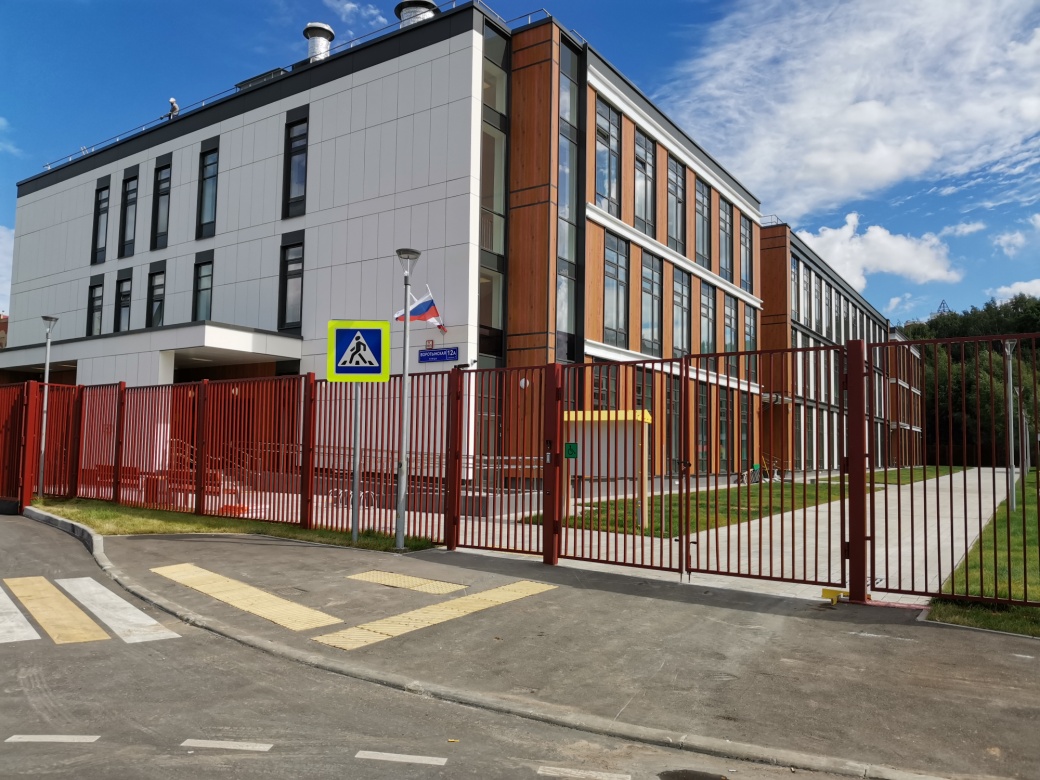

Испытание системы дымоудаления на объекте «Комбинированный БНК к школе №1985» г. Москва

АНО «Региональное агентство экспертизы, сертификации и аудита» провела проверку системы дымоудаления в здании на объекте: «Комбинированный БНК с дошкольным отделением на 300 мест (с возможностью трансформации) к школе №1985» расположенный по адресу: г. Москва, ул. Воротынская, вл.12, корп.3.

Дата проверки: 27.08.2020 г.

Наименование и адрес заказчика

ООО «КР-Инвест Холдинг»

ИНН / КПП 3805707172 / 772401001
ОГРН1073805002325
Юридический адрес:115304, г. Москва, ул. Каспийская, д. 28, корп. 3, пом. 43, комната 4.
Генеральный директорКрачун И.П.

Наименование организации производившей монтаж систем

ООО «КР-Инвест Холдинг»

ИНН / КПП3805707172 / 772401001
ОГРН1073805002325
Юридический адрес:115304, г. Москва, ул. Каспийская, д. 28, корп. 3, пом. 43, комната 4.
Генеральный директорКрачун И.П.

Лицензия МЧС России на осуществление деятельности по монтажу, техническому обслуживанию и ремонту средств обеспечения пожарной безопасности зданий и сооружений № 77-Б/04272 от 18 октября 2016 г. Срок действия: бессрочно.

Описание метода и процедуры испытания

Испытания проведены в соответствии с требованиями ГОСТ Р 53300-2009 «Противодымная защита зданий и сооружений. Метод приемо-сдаточных и периодических испытаний».

В процессе испытаний инициирование действия систем приточно-вытяжной противодымной вентиляции и компенсации дымоудаления осуществлялось в ручном режиме управления.

Открытие дымовых клапанов систем вытяжной противодымной вентиляции и компенсации дымоудаления производилось на всей длине сети воздуховодов.

Количество удаляемого дыма определяется расчетным путем. Расчет предусматривается проектом.

Расчетные значения систем, проводятся согласно методике, разработанной в соответствии с ГОСТ Р53300-2009 «Противодымная защита зданий и сооружений».

Замеры скорости движения воздуха через дымоприемное устройство проводится прибором «Тesto-425» и затем делается контрольный расчет.

Параметры воздушной среды в дни проведения аэродинамических испытаний:

Температура воздуха, оС:

  • наружная +19,0;
  • внутренняя +22,4.

Направление ветра – северо-западное.

Скорость ветра, м/с:

  • с наветренной стороны здания - 4,6;
  • с заветренной стороны здания - 1,7.

Проектное решение

Рабочая документация. «Отопление, вентиляция и кондиционирование воздуха», разработанная АО «Московский Научно-Исследовательский Проектный Институт Типологии, Эксперементального Проектирования (АО МНИИТЭП)». СВИДЕТЕЛЬСТВО № П-2.0161/09 от 16 ноября 2016 г. Шифр И-2948-ОВ.

Средства измерений

№ п/п Наименование средств измерений 1.Диапазон измерения (м/с). 2. Погрешность.
1.Измеритель комбинированный TESTO-425 рег. № 17273-11 Зав.№01293549/611

1.Температура -20….70 С○ Скорость воздуха от 0 до 20м/с включ., 2.±(0,03м/с+5% от изм.знач.)

Внешнее состояние конструкций шахт и дымоприемных устройств

Конструктивные элементы клапанов, люков дымоудаления и воздуховодов выполнены в соответствии с разработанной проектной документацией. Запуск системы дымоудаления производился дистанционно, из помещения поста охраны.

Результаты испытаний

Результаты аэродинамических испытаний противодымной вентиляции в таблице.

№ п/п Проектное обозначение Тип Функциональное назначение Расход по проекту, м³/ч-1 Фактический расход, м³/ч-1 Невязка, %
1ВД-1Дымоудаление. Актовый залУдаление продуктов горения 3416032156,7-5,86
2ВД-2Дымоудаление. Спортивный залУдаление продуктов горения2681023789,1-11,27
3ВД-3Дымоудаление. Обеденный залУдаление продуктов горения 2736023830,5-12,9
4ВД-4.1Дымоудаление. Коридоры 1-30А, 1-30Б. ДООУдаление продуктов горения 1500013075,2-12,83
5ВД-4Дымоудаление. Коридоры 2-3, 2-4, 3-3, 3-4, БНКУдаление продуктов горения1435013147,2-8,38
6ВД-5.1Дымоудаление. Коридоры 1-30В, 1-30Г, 1-30Д. ДООУдаление продуктов горения 1512015552,0+2,86
7ВД-5Дымоудаление. Коридоры 2-5, 2-6, 2-7, 3-5, 3-6, 3-7, БНКУдаление продуктов горения 1739015731,2-9,53
8ВД-6Дымоудаление. Вестибюль 1-2, коридор 1-13Удаление продуктов горения 2053017665,6-13,95

Выводы по результатам испытаний

В соответствии с п.4.17, ГОСТ Р 53300-2009 «Противодымная защита зданий и сооружений. Метод приемо-сдаточных и периодических испытаний», допустимая величина невязки фактических параметров по отношению к значениям, указанным в вентиляционных паспортах, для систем вытяжной противодымной вентиляции должна составлять не более 15 %.

Системы дымоудаления по адресу: г. Москва, ул. Воротынская, во 12, корп.3.– находятся в рабочем состоянии, и обеспечивают удаление продуктов горения согласно проекта.
